| CL56 * 05/05/2026 08:05 |
Axe de sortie de pont critique ou pas ? |
|---|---|
 en pleine restauration d'un pont de GT6 MK2 , je remarque cette ligne (voir flèche.) Est-ce une fissure de surface d'origine due au choc thermique lors du traitement ou une fissure de fatigue due aux contraintes mécaniques ? J'ai un doute ... une idée à me soumettre Merci Cdlt |
|
| Gilles 35 * 05/05/2026 09:05 |
re : Axe de sortie de pont critique ou pas ? |
| Bonjour Charly Pour lever le doute, je ferais faire une magnétoscopie. Gilles 35 |
|
| Qui * 05/05/2026 09:43 |
re : Axe de sortie de pont critique ou pas ? |
| Bonjour,un petit coup de lime fine ronde très local devait apporter une premiere réponse sur la profonddeur .ceci doit surtout éviter de remplir la fissure avec le copeau, si fissure il y a . | |
| Jacques 74 05/05/2026 11:44 |
re : Axe de sortie de pont critique ou pas ? |
| hum hum... Si la partie fait le tour complètement, je pencherai une une réparation avec soudure très bien faite vu l’usinage. On constate également un peu plus bas la même mais moins marqué. Comparer le diamètre avec une autre pièce surtout que cette partie est dans le vide. (sauf la cannelure) Après te connaissant et ayant échangé sur les métaux lors de nos discutions , je pense que tu as une petite idée. |
|
| Jpma35 * 05/05/2026 11:58 |
re : Axe de sortie de pont critique ou pas ? |
| Bonjour, +1 avec Gilles magnétoscopie obligatoire. Jpma35. |
|
| tommybolin 05/05/2026 13:30 |
re : Axe de sortie de pont critique ou pas ? |
| Bonjour Charly, J'ai constaté ça sur plusieurs arbres. Pour moi ce sont des résidus dus au traitement thermique. L'une des surfaces délimitées par la ligne est en principe en légère surépaisseur. À vérifier La ligne s'étend-elle dans la gorge usinée du clips? dans la négative je ne pense pas qu'il y ait de pb. Dans le doute effectivement une magnétoscopie ou un test de ressuage (application d'un révélateur aérosol) permettront de lever le doute. cdlt :) |
|
| CL56 * 06/05/2026 08:13 |
re : Axe de sortie de pont critique ou pas ? |

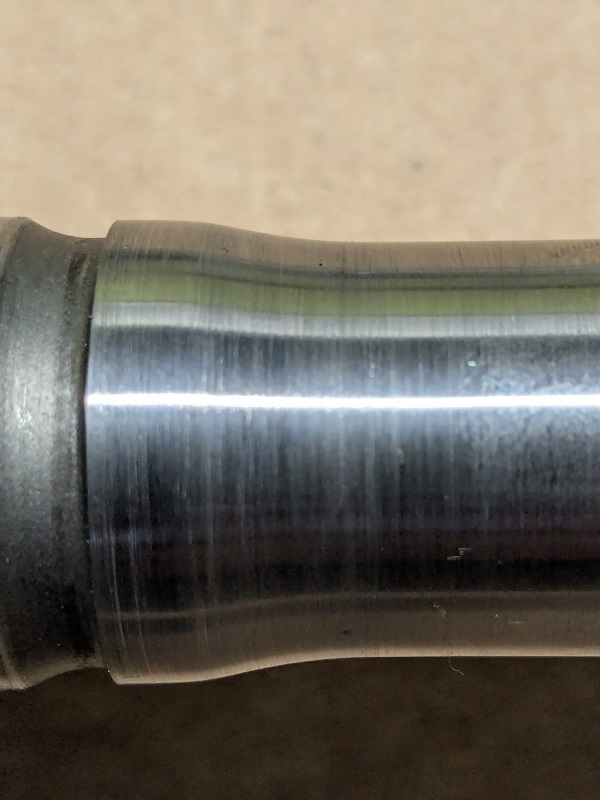

| Bonjour les contributeurs Après entretien et analyse optique avec mon outilleur (qui m'a rassuré) en affirmant qu'il n'y avait pas de fissure , j'ai toilé au tour la zone douteuse. Après réduction du diamètre de 0.1 mm soit 0.05 au rayon , cette ligne a disparu. @ Tommy : non cette ligne n'était pas apparente dans la gorge et le résultat corrobore avec ton analyse ; @ Gilles et JP : j'ai chercher une entreprise locale pour réaliser une magnétoscopie mais en vain (j'ai pas sollicité l'Arsenal de Lorient ..... Conclusion: Me voilà rassuré compte tenu des dégâts potentiels et des conséquences constatées sur un cas dont je vous ai parlé récemment . Merci à vous Cdlt |
|
| CL56 * 06/05/2026 08:14 |
re : Axe de sortie de pont critique ou pas ? |
 Cdlt |
|
| Yann 06/05/2026 09:18 |
re : Axe de sortie de pont critique ou pas ? |
| Bonjour, en lisant vos échanges, je pense qu’il s’agit d’une coulée d’un produit chimique qui a réagi superficiellement avec la surface en acier. Effectivement rien de grave. | |
| CL56 * 11/05/2026 07:51 |
re : Axe de sortie de pont critique ou pas ? |

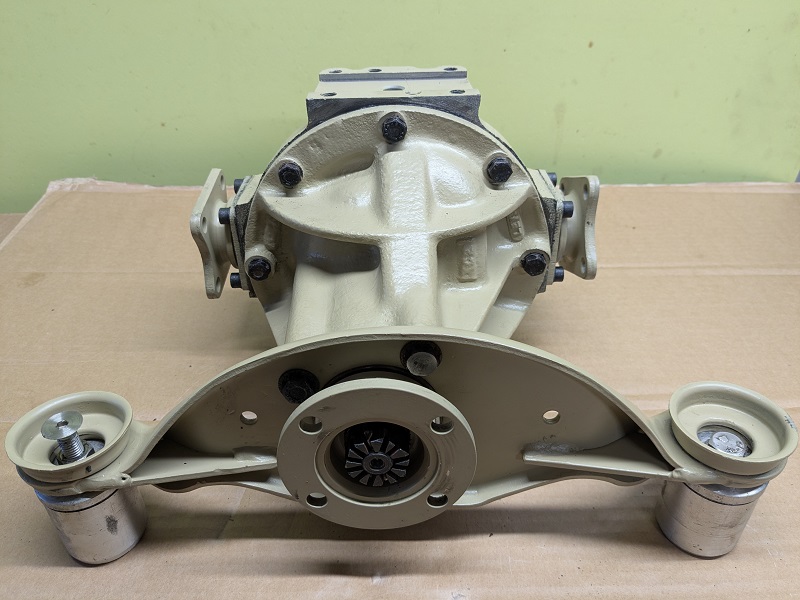

 Assemblage terminé hier après midi en attente du choix de la couleur finale par le propriétaire; Pont de 3.27 pour Triumph GT6Mk2 après remplacement des roulements et ajustement des précontraintes, calage fin de l'entredents à 0.11mm et bien entendu montage de cales satellites et planétaires réalisées en CN et montage des joints spi sur des portées rectifiées. Prêt pour une nouvelle et longue vie ! Cdlt |
|
