| frankS91 * 06/05/2016 13:24 |
[spitfire 1500] connecteur feux de detresse 7 pts |
|---|---|
| Bonjour Pour recabler correctement les feux de detresse de ma spit, je recherche le cablage du connecteur 7 points du faisceau de l'interrupteur de feu de détresse. J'ai cherché dans le forum mais je n'ai pas trouvé (mauvaise recherche possible). Si l'un d'entre vous a numéroté les plots du connecteur sur le schema electrique disponible sur ce forum (spit de 1977) et avec la couleur des fils, ce serait très pratique. merci pour votre support bon week-end ensoleillé. |
|
| tommybolin 06/05/2016 17:12 |
re : [spitfire 1500] connecteur feux de detresse 7 pts |

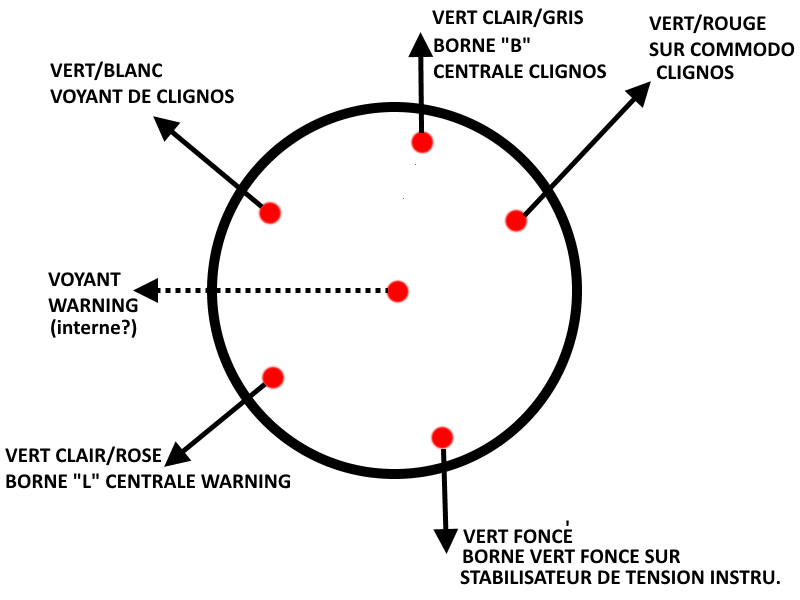

 d'après le schéma conduite à gauche non USA cdlt ;) |
|
| frankS91 * 06/05/2016 17:29 |
re : [spitfire 1500] connecteur feux de detresse 7 pts |
| merci pour l'information rapide. cependant je pense que ce schéma ne correspond pas tout à fait à ce que je recherche car on voit bien sur le schema US 2 centrales clignotantes Sur celui en 7 points, le schema (en PJ) ne montre qu'une seule centrale. cela dit, si je ne trouve pas, je pourrai m'inspirer du schema US et ajouter une autre centrale. |
|
| tommybolin 06/05/2016 17:36 |
re : [spitfire 1500] connecteur feux de detresse 7 pts |
| je ne peux confirmer pour les 1500, mais sur les GT6MK3 & Spit MK4 Europe, il y a 2 centrales rectangulaires : 1 clignos & 1warning | |
| frankS91 * 12/06/2016 17:24 |
re : [spitfire 1500] connecteur feux de detresse 7 pts |

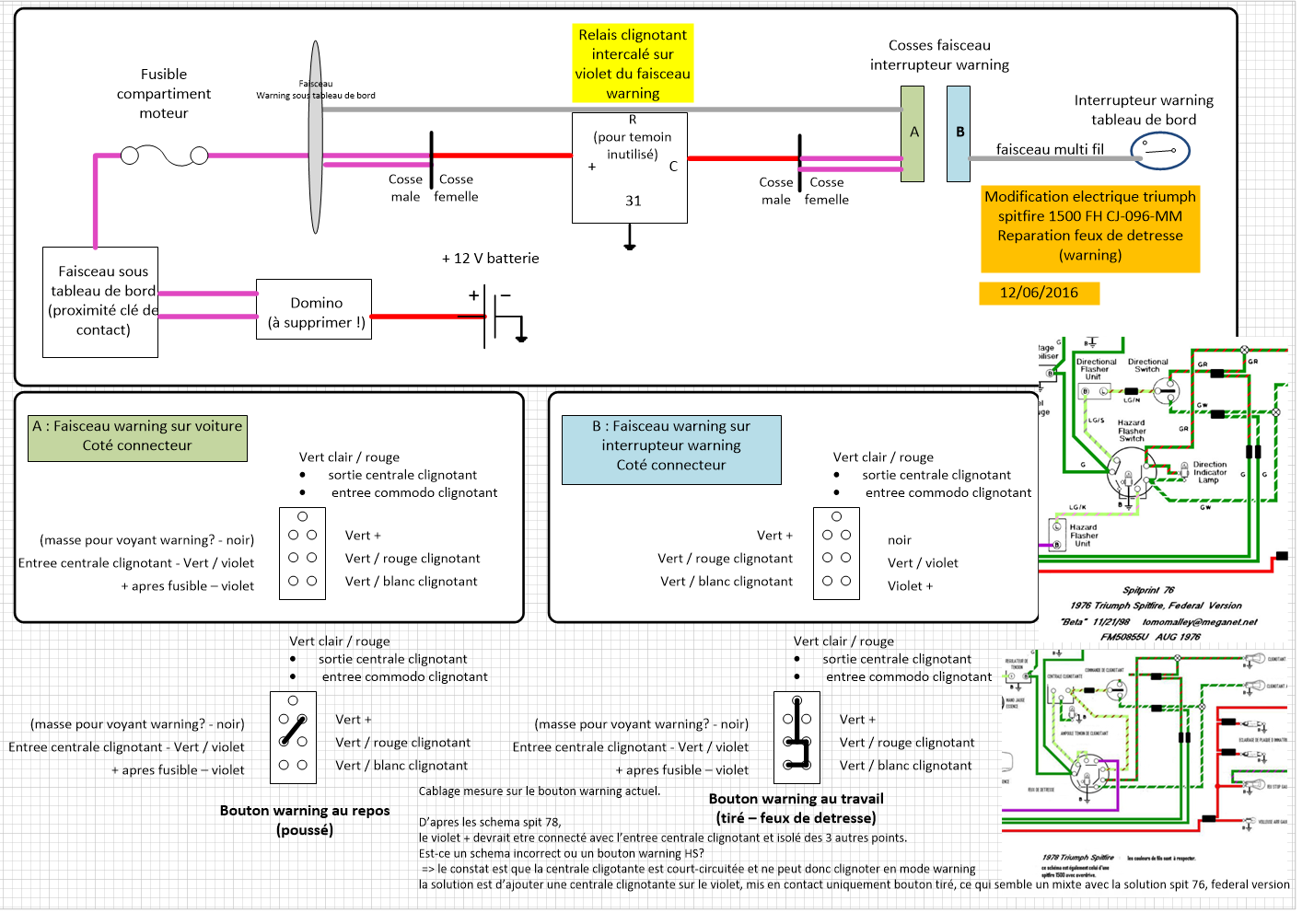

| Bonjour, j'ai finalement pris le temps de mesurer les fils puis de compléter le câblage. En PJ un résumé des modifications faites. pour faire court, ajout d'une centrale clignotante sur le violet en entrée de connecteur. un hybride entre les modèles 76 et 78 donc. |
|
