| Mario36 * 21/02/2024 14:19 |
Fuite essence sur gicleur de carburateur |
|---|---|
| Bonjour, J'ai une fuite d'essence en bout de gicleur au raccordement de la cuve du carbu. En démontant, je m'aperçois que le collet battu est cassé. Comment puis-je le réparer ? Merci d'avance. Mario36 |
|
| JeanLuc83430 22/02/2024 08:19 |
re : Fuite essence sur gicleur de carburateur |
| Bonjour, On ne sait pas quel carbu, mais si c'est un HS2/4, ce n'est pas un collet battu mais un simple joint presse étoupe qui demande à être remplacé, sans oublier la rondelle entre le joint et l'écrou. A voir Jean Luc |
|
| Mario36 * 22/02/2024 18:10 |
re : Fuite essence sur gicleur de carburateur |
| Bonjour, Il s'agit bien effectivement de carbu SU HS4. En fait la pièce laiton qui rentre dans la durite n'a plus de collerette .D'où l'absence d'étanchéité entre l'écrou et la cuve du carbu . J'espère bien me faire comprendre. Merci |
|
| tommybolin 22/02/2024 19:03 |
re : Fuite essence sur gicleur de carburateur |
| Bonsoir Mario, Le joint ne se place pas en bout de la durite plastique mais enfilé à environ 5mm et c'est sa compression sur le tube lors du serrage de l'écrou (serrage modéré!) qui fait l'étanchéité. l'extrémité du tube rentre au centre du filetage de cuve cdlt :) |
|
| Mario36 * 23/02/2024 18:40 |
re : Fuite essence sur gicleur de carburateur |
| Bonsoir Tommybolin, Merci pour tes infos. Je vais essayer cette manip mais vu la grosseur du joint, je doute que la compression suffise pour étancher la durite. Je te dirai :) Existe il un schéma de principe ? Cdlt |
|
| JeanLuc83430 24/02/2024 12:39 |
re : Fuite essence sur gicleur de carburateur |
| Bonjour, +1 avec Tommybolin, je précise que pour me dépanner provisoirement, j'ai même mis un joint torique de diamètres adaptés et avec la compression c'était OK. Le principe de compression du joint n'a rien à voir avec le diamètre, il suffit que les diamètres int et ext soient adaptés au diamètre du tube et de l'alésage. Amicalement Jean Luc |
|
| JeanLuc83430 24/02/2024 12:39 |
re : Fuite essence sur gicleur de carburateur |
| Bonjour, +1 avec Tommybolin, je précise que pour me dépanner provisoirement, j'ai même mis un joint torique de diamètres adaptés et avec la compression c'était OK. Le principe de compression du joint n'a rien à voir avec le diamètre, il suffit que les diamètres int et ext soient adaptés au diamètre du tube et de l'alésage. Amicalement Jean Luc |
|
| JeanLuc83430 24/02/2024 12:39 |
re : Fuite essence sur gicleur de carburateur |
| Bonjour, +1 avec Tommybolin, je précise que pour me dépanner provisoirement, j'ai même mis un joint torique de diamètres adaptés et avec la compression c'était OK. Le principe de compression du joint n'a rien à voir avec le diamètre, il suffit que les diamètres int et ext soient adaptés au diamètre du tube et de l'alésage. Amicalement Jean Luc |
|
| Mario36 * 26/02/2024 11:44 |
re : Fuite essence sur gicleur de carburateur |

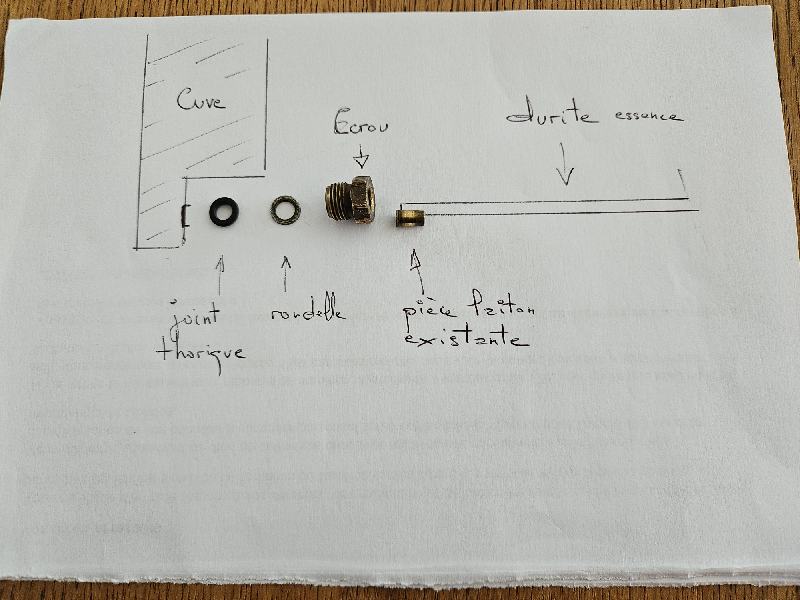

 Je vous joins un schéma sur l'ordre de montage de la durite. Dites moi si cela correspond bien au principe de montage. Merci d'avance. Mario |
|
| tommybolin 26/02/2024 13:12 |
re : Fuite essence sur gicleur de carburateur |

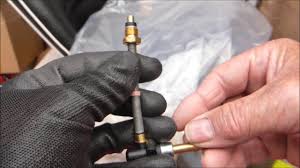

 Oui tout à fait. Lors de la pose/vissage, l'ensemble raccord/rondelle/joint doit être maintenu en retrait en rétractant le ressort de protection du tuyau plastique (photo). cdlt :) |
|
| jeanluc83430 26/02/2024 15:24 |
re : Fuite essence sur gicleur de carburateur |
| Bonjour, à Tommy et Mario : le montage est celui là execpté que le joint d'origine n'est pas torique mais de section "carrée", sachant qu'un joint torique peut faire sensiblement la même chose (moins de portée avec le joint torique). Si nécessaire je dois avoir les dimensions de ce joint. Amicalement Jean Luc |
|
| jeanluc83430 26/02/2024 15:24 |
re : Fuite essence sur gicleur de carburateur |
| Bonjour, à Tommy et Mario : le montage est celui là execpté que le joint d'origine n'est pas torique mais de section "carrée", sachant qu'un joint torique peut faire sensiblement la même chose (moins de portée avec le joint torique). Si nécessaire je dois avoir les dimensions de ce joint. Amicalement Jean Luc |
|
| Pierre Boulon 26/02/2024 15:31 |
re : Fuite essence sur gicleur de carburateur |
| Bonjour, J'ai taillé le joint dans un morceau de durite essence du bon diamètre, ça tient depuis des années. Amicalement. |
|
| Mario36 * 27/02/2024 12:48 |
re : Fuite essence sur gicleur de carburateur |
| Bonjour et merci pour ces infos et conseils. Je vais essayer de faire au mieux et vous tiens au courant du résultat. Mario |
|
| Mario36 * 02/03/2024 23:09 |
re : Fuite essence sur gicleur de carburateur |
| Bonjour, la réparation est faite avec le remplacement du joint torique fabriqué a l'aide d'un bout de durite d'essence (comme préconisé par Pierre Boulon) La voiture démarre et aucune fuite constatée ! |
|
