| Geo42 26/05/2015 13:00 |
Allumeur déco Rémy D200 |
|---|---|

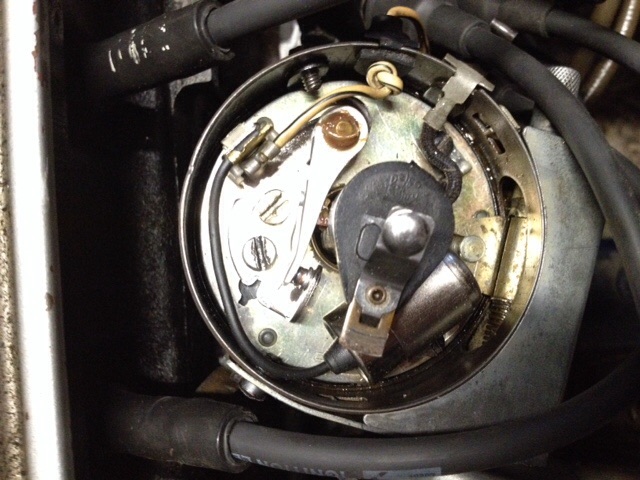

| Bonjour Mon allumeur a tellement de jeu que lors d un calage statique j arrive a allumer et éteindre la lampe témoin juste en faisant pivoter le rotor entre deux doigts.... Ce qui fait que j ai un calage toujours approximatif. ( cf sujet : capsule a dépression ) J envisage donc de changer d allumeur, mais plusieurs problèmes se posent: 1- tout électronique ( pas donne ) et plus de compte tour ! 350€ de moyene 2- le même en échange standard chez Bastuck, c possible mais je lui fais part de mon envie de passez a l accus park a réception du nouvel allumeur et me dis :" je vous le déconseille ça tiens a peine 8000 a 10000kms tellement ces moteurs vibrent"230 euros + 40 d accuspark 3- je peux monter un allumeur LUCAS 22D6 type 41168 , type 41273 et a priori 41305 ( merci Tommybolin pour l info sur l ancien post ) ( Jean m avait aussi indique que le Delco Rémy d204 était compatible). Mais encore faut ils les trouver ces allumeurs !!! Auriez vous des pistes fournisseurs sérieux svp? Est ce totalement dénué d intérêt que de monter un accus park sur un allumeur en échange standard? Chez simonbbc y a ça par ex: http://www.simonbbc.com/distributors/6cyl-standard-electronic/45d6-triumph-electronic-distributor Mais quid du compte Tours ? En mettre un électronique aussi ? Ça se fait ? Chez qui ? Chez classic auto élec: http://m.classicautoelec.com/item/4244343932395f30 Il y a de quoi s y perdre! Non? A vous lire vite :-) |
|
| St Cloud 26/05/2015 13:20 |
re : Allumeur déco Rémy D200 |

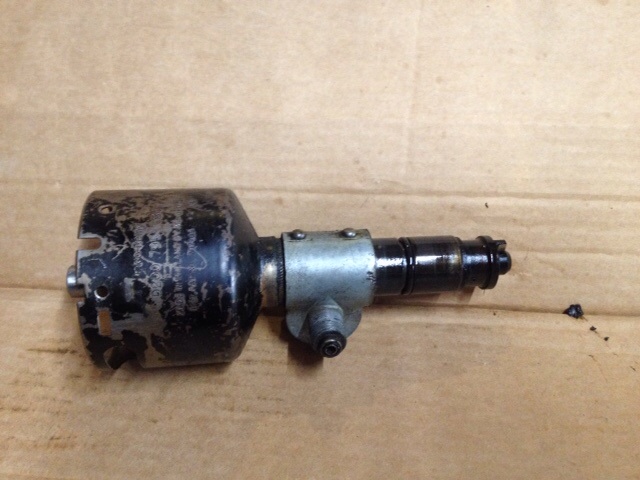

| Pour moi le plus simple: - Connaitre un petit atelier de rectif, tourneur fraiseur. Voire un pot, si on connait pas, ben chercher. - Demontage complet de l´allumeur, le plus chiant est la clavette au niveau de l´entrainement et les 2 ressorts voltigeurs. - Donner le corp de l´allumeur et l´arbre, et mesure de ce petit monde, bagage du corp. - Remontage a la maison tranquile pendant Sacre soiree. Coup, du temps, et presque nul en euro. Et la miracle, plus besoin de machin electronique et pour longtemps, tres longtemps........... |
|
| St Cloud 26/05/2015 13:23 |
re : Allumeur déco Rémy D200 |
| Au fait, REMY 2000, pardon Remy D200 est a 230 roros en echange standart. Le machin electronique pas besoin. | |
| jean (02) * 26/05/2015 13:36 |
re : Allumeur déco Rémy D200 |
| Bonjour Es-tu certain que ton allumeur soit à changer ? Il y a forcément du jeu si tu fais tourner le rotor à la main avec le doigt de l'allumeur. Ne serait-ce qu'à cause des ressorts d'avance centrifuge (vérifie si ils sont bien en place) . Le rotor étant freiné par la came lorsque le moteur tourne, il se mettra toujours en butée vers la droite. Si tu utilises la méthode de la lampe témoin, il faut toujours faire tourner le moteur dans le sens de la marche. Si tu reviens en arrière, tu n'auras pas l'allumage de la lampe exactement au même endroit où elle s'était éteinte, ce n'est pas grave. Je ne vois pas quel jeu peut changer le calage. Avant de te lancer dans des dépenses, un stroboscope coute beaucoup moins cher qu'un allumeur et tu verras que tes réglages ne changent pas (à mon avis) jean02 |
|
| Spitfille 26/05/2015 13:37 |
re : Allumeur déco Rémy D200 |
| Bonjour Un accuspark qui tient que 10000km ? Je pense que le monsieur est mal renseigné ... Ou alors il veut te vendre son allumage ! Mon accuspark a au moins 20 000km ... Certains amicalistes les ont depuis 2011 ! Donc .... A toi de voir |
|
| SPIT OCC 26/05/2015 13:38 |
re : Allumeur déco Rémy D200 |

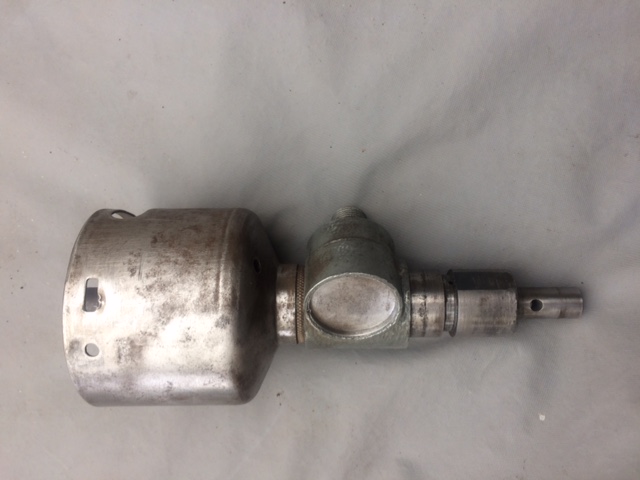

| Bonjour, J'ai un D200 de dispos en occasion sans jeux , tu peux me contacter au 06.19.42.61.32 cdlt Christian |
|
| Geo42 26/05/2015 13:51 |
re : Allumeur déco Rémy D200 |

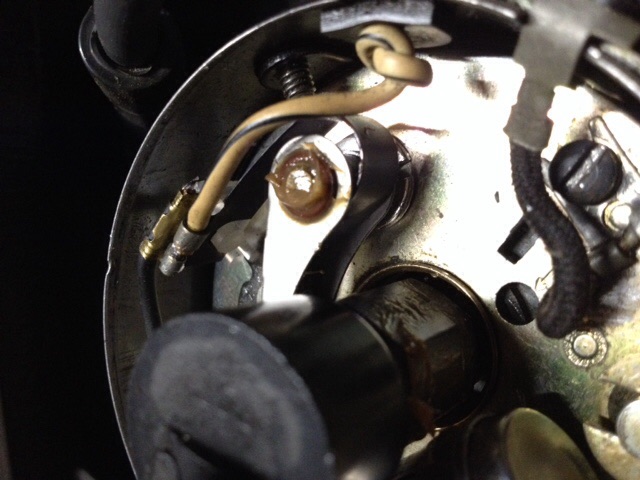

| @jean02 J ai du jeu lorsque j attrape directement le rotor ( et pas le doigt) et que je le tourne sur son axe ...ce jeu n est pas normal ? Si? @spitfille oui c était mon impression aussi @saint cloud c est noté @Christian : je note pour ton allumeur , c est toi Meme qu il l a remis en état ? |
|
| SPIT OCC 26/05/2015 15:11 |
re : Allumeur déco Rémy D200 |
| pas besoin de remise en état si ce n'est le repeindre , il est d'origine . cdlt |
|
| firespit * 26/05/2015 17:23 |
re : Allumeur déco Rémy D200 |
| Je confirme le conseil de St Cloud. Quand l'allumeur commence à ne plus tourner suffisamment rond pour assurer un calage d'allumage correct, il "suffit" de trouver un rectifieur qui soit capable de le re-baguer et c'est reparti pour beaucoup moins cher qu'un échange standard. Le mien a été réparé comme ça une fois, il est toujours d'origine avec + de 300 000km au compteur. |
|
| tommybolin 26/05/2015 17:40 |
re : Allumeur déco Rémy D200 |
| @Firespit&St Cloud un rebaguage suffit si le problème se situe à ce niveau mais souvent sur un vieil allumeur les ressorts sont avachis, les masselottes ont pris du jeu sur leur axe et l'axe de came+ cames éventuellement sont usés ..A moins de connaitre un ami pro dans l'usinage/rectif, plein pot çà douille + que l'éch Std et certaines pièces ne sont dispo qu'à travers la filière du "reconditionnement" (ressorts etc..) | |
| Geo42 27/05/2015 21:44 |
re : Allumeur déco Rémy D200 |
| Eh bine c est mort pour distributor doctor! Voilà leur réponse : "Thank you for your message, we're taking a break & will be re-open for business Tuesday 4th Nov. Sorry for any inconvenience this may cause. We will respond promptly to enquiries on our return" C est plus des vacances ça !!! Sniff |
|
| tommybolin 27/05/2015 23:35 |
re : Allumeur déco Rémy D200 |
| bonsoir Geo , essaie peut-etre chez TD Fitchett une boite méconnue qui fournissait les pros ,entre autres Rimmer.. ils étaient réputés il y a qques années pour leur facilité à dégoter de la pièce Stanpart neuve...mais bon c'était avant...quoique! à tester? pick up the phone! ;-) http://www.tdfitchett.co.uk/ sinon Holden&Vintage: http://www.holden.co.uk/ | |
| Geo42 27/05/2015 23:42 |
re : Allumeur déco Rémy D200 |
| Tu as raison ! testons !! Encore un site que je ne connaissais pas ! Thanks to you Tommy Euh si je merdouille dans mon allumage je peux toquer chez toi hein. ? Lol |
|
| tommybolin 27/05/2015 23:46 |
re : Allumeur déco Rémy D200 |
| Pas de souci, j'suis là pour faire des trous dans tes pistons!!..lol | |
| Geo42 28/05/2015 00:02 |
re : Allumeur déco Rémy D200 |

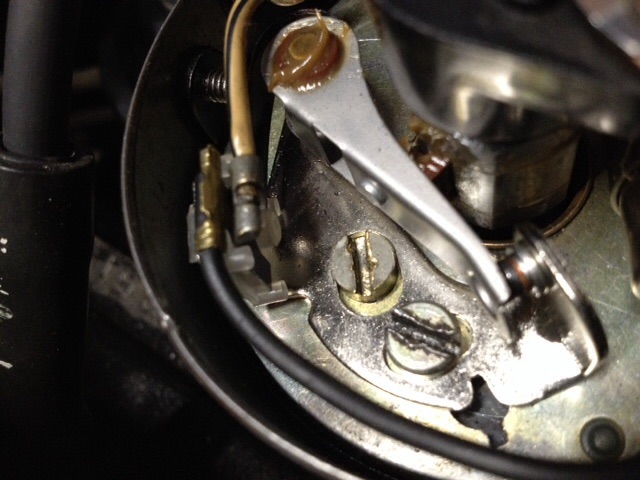

| Pitié non ! Pr l instant je vais remettre un jeu de vis, un Condo, Re-régler le tout ....je vais savoir faire tout seul promis ! Mais c est louche qu elle merdouille comme ça .... Le we dernier alors que j avais fais 200kms sans soucis particulier (si ce n est ces micro coupures qui m emmerdent depuis que je l ai!), je rentre,en me disant allez j ai 5 min je change le Condo par le neuf. Je reprends la gt le lendemain et la grosses coupures violentes et qd j accélère presque plus de puissance et encore plus de coupures! Je rentre avec du mal , je reverifie et la je vois que le Condo neuftouchait les cames car le support du Condo était tordu ( d origine oui oui mais j aurais dû vérifier ). Je me dis super j ai trouver la cause des coupures violentes eh bien non! Et comme,par dessus j ai constate les deux prises d airs aux joints de carbus .! Youpi pour dissocier les problèmes ! Donc je reprends a zéro...carbu puis allumage |
|
| Geo42 28/05/2015 00:15 |
re : Allumeur déco Rémy D200 |
| Pour infos Simonnbbc vienne de me répondre ça pour mon allumeur : "Sorry not exactly there is NO tacho connector on the 25D6 distributor we supply and you will need to move to the electronic tacho or wait until our Delco distributor is finished which will be within the next 6 weeks hopefully. Simon" Un espoir peut être ?? Rien n est moins sur... |
|
| tommybolin 28/05/2015 00:40 |
re : Allumeur déco Rémy D200 |
| un conseil résoud tes pb de prises d'air (pulvérise du dégrippant autour de la jonction pipes/culasse moteur tournant si le régime monte+éventuellement fumée au pot = prise d'air) puis dans l'ordre réglage allumage puis reréglage richesses (ton pb çà peut aussi etre une bobine malade qui "éternue" quand elle a chaud ;-)) facile à tester par substitution | |
| Geo42 28/05/2015 17:04 |
re : Allumeur déco Rémy D200 |
| C'est la raison pour laquelle je veux faire mes joints/entretoises préalablement ! j'avais déjà essayé du wd40 mais le régime n'augmenté pas, je dirais plutôt que ca l'étouffait ma bichette...! J essaierai avec du nettoyant freins. La bobine est neuve de chez bastuck...j'ai toujours l'ancienne. Pourtant j'ai contrôle la continuité et le ohmètre indiquait bien 0....donc je me suis dit " pas de coupure ". |
|
| tommybolin 28/05/2015 21:20 |
re : Allumeur déco Rémy D200 |

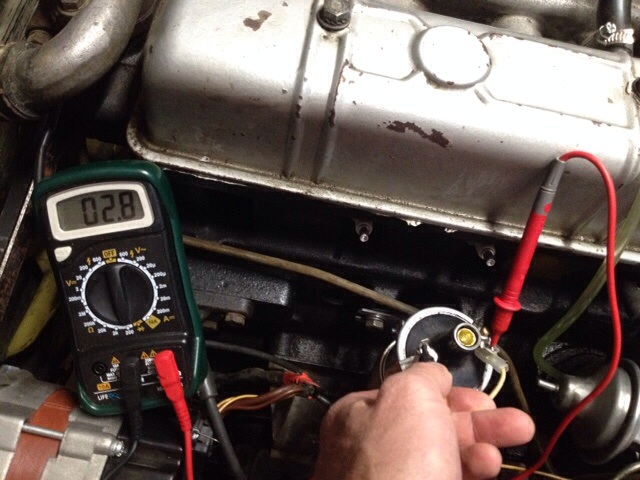

| c'est environ 3 ohms entre les bornes primaires avec bobine 12V classique (débranchée) ou 1,5 avec modèle à boitier résistance sur le corps et environ 0,9 pour les allumages uniquement électroniques de type moderne (cette dernière pas adapté du tt aux allumages à rupteurs...) | |
| Geo42 28/05/2015 23:57 |
re : Allumeur déco Rémy D200 |
| Donc mon contrôle est à refaire.. C est fou ce que j avance en ce moment ;-( |
|
| Belligou * 29/05/2015 11:17 |
re : Allumeur déco Rémy D200 |

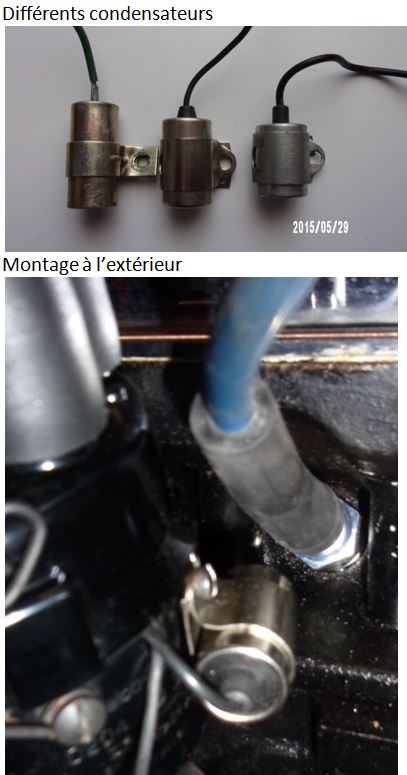

 Selon le fournisseur, il existe différente taille de condo. Pour éviter tout contact avec les contacts, je l'ai donc monté à l'extérieur du distributeur. Jean |
|
| collette 29/05/2015 11:40 |
re : Allumeur déco Rémy D200 |
| Très juste Belligou j'ai effectué cette modif sur le lucas monté sur ma Vitesse . Depuis je suis passé au 123 mais le lucas est dans le coffre . Cordialement . Pierre | |
| Geo42 29/05/2015 14:00 |
re : Allumeur déco Rémy D200 |
| Oooh ! Cela semble tellement évident avec une astuce comme ça sous les yeux ! Merci Jean @Colette Es tu satisfait du 123 ? comment as tu résolu le problème du compte tour ? |
|
| collette 29/05/2015 18:35 |
re : Allumeur déco Rémy D200 |

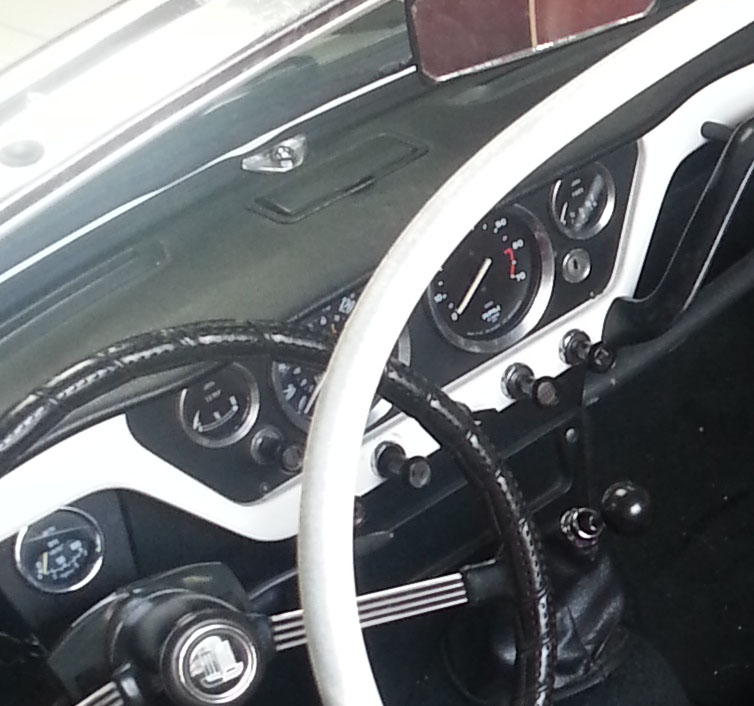

| @Geo 42. trés satisfait du 123 .Le démarage est fortement amélioré avec 30000volts à la bougie . Il ma fallu investir dans un compte élétronique .Il me semble qu'il existe un nouveau modèle avec la prise de compte tours .Demande a: sales@albertronic.com ou bien123ignition .nl . Réponse assurée .Je reviens sur mon 123 il faut une bobine adaptée . 123 te permets un écartement aux bougies plus important ,moi j'ai mis 0,8 . Par contre le doigt s'ususe et il dure environ 20000kms . Cordialement .Pierre | |
| Geo42 30/05/2015 16:04 |
re : Allumeur déco Rémy D200 |
| Bonjour Colette Ou as tu trouve ton compte tour électronique ? Et pour quelle bobine as tu optée? Oui je ne manquerai pas de leur poser la question;-) |
|
| Belligou * 30/05/2015 19:03 |
re : Allumeur déco Rémy D200 |

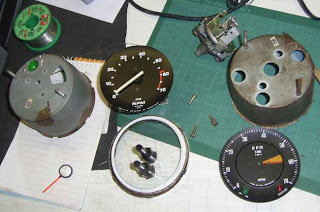

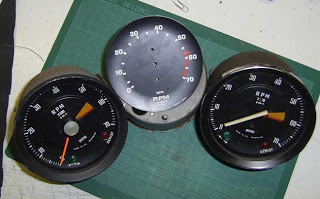

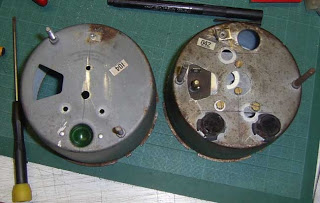

| Bonjour, Tu peux opter pour la transformation de ton compte-tours mécanique en électronique. Tu peux le faire toi-même; les schémas pullulent sur Google: http://www.google.fr/search?sourceid=navclient&ie=UTF-8&hl=fr&rlz=1T4GGHP_enFR532FR532&q=bascule+d+mont%C3%A9e+en+diviseur+par+2&tbm=isch Sinon, il existe des spécialistes comme, par ex. Yves Gastaud à Marseille. Jean |
|
| collette 30/05/2015 23:16 |
re : Allumeur déco Rémy D200 |
| @GEO42,comtpe tours :holden. uk ou hoden vintage classic , réf :070.034 ou 070.130 ou 070.133. Bobine :pertronix flame thower 2 . Cordialement . Pierre | |
| tommybolin 30/05/2015 23:42 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 31/05/2015 20:31 |
re : Allumeur déco Rémy D200 |
| @Jean Pour le faire soi même il faut déjà décrypter les schèmes électrique , mais merci qd même Jean ;-) pourtant je ne suis jamais contre faire les choses moi même quand je les comprends mais face a ces schémas je suis un peu perdu... @ Colette merci Colette je vais regarder tes liens. @Tommy C est quoi ce rafistolage lol ? plus sérieusement , c est quoi ce montage ? |
|
| tommybolin 31/05/2015 20:56 |
re : Allumeur déco Rémy D200 |
| bonsoir Geo, les Triumph 2000 qui partagent nos moteurs à peu de choses près, sont équipées d'un compte -tours électronique prévu pour 6cyl proche visuellement de celui des GT6...;-) | |
| Geo42 31/05/2015 21:08 |
re : Allumeur déco Rémy D200 |
| Tu es une mine ........d informations! Merci Bcp Maitre :-) |
|
| collette 31/05/2015 21:28 |
re : Allumeur déco Rémy D200 |
| J'ai bien la référence qui est:217582 .Mais je n'ai pas pu trouver de fournisseur . Qui en connais un . Pierre | |
| Geo42 31/05/2015 22:43 |
re : Allumeur déco Rémy D200 |
| chose que je n avais pas percuté !? Si on remplace par un compte tour électronique alors que deviennent le témoin d huile ? Et le voyant de dégivrage ? Ils disparaissent ? On perce des nouveaux trous dans notre cher et tendre planche de bord ? |
|
| tommybolin 31/05/2015 23:15 |
re : Allumeur déco Rémy D200 |
| peut -etre possible de les incorporer sur la façade du compte-tours comme sur la GT6 J'ai eu l'occasion d'en démonter pour nettoyer/repeindre verre & façades+ aiguilles. Les cerclages sont emboités dans des encoches puis décalés en rotation il suffit de décoller un peu chaque languette sans les redresser et de faire jouer un peu le cerclage pour le décoller (mousse) puis tu pivotes jusqu'en face des encoches et c'est ok | |
| Geo42 31/05/2015 23:30 |
re : Allumeur déco Rémy D200 |
| :-) ça ça devrait être a ma portée ! Affaire a suivre.....selon mes choix futur donc... |
|
| dyngo 31/05/2015 23:38 |
re : Allumeur déco Rémy D200 |
| A ma connaissance le seul compte tour électronique dans nos berlines c'était dans le 2500S de '77. Dans les autres voitures on n'avait pas le compte tour mais un ensemble 'essence - temp - volt' comme dans le herald 13/60 (mais volt en plus) ou c'était méchanique (comme GT6/Vitesse. Je ne suis pas expert berlines 2000/2500, mais j'ai démonté quelques. Jamais une compte-tour électronique. J'ai acheté qq compte-tours électronique de berline 2500S (que vendu en UK), jamais vu d'autres versions électronique 6 cylindre sur Triumph, ni berlines ni TR6. Quant je dit un erreur, ça m'intéresse, parce'que les compteurs électronique triumph 6 cylindres sont rare. |
|
| tommybolin 01/06/2015 00:03 |
re : Allumeur déco Rémy D200 |
| tu dois avoir raison Dyngo j'ai vérifié sur le site de chris Witor et effectivement le compte-tours électronique concernerait plutot les berlines les + récentes mais en 2500 et pas en 2000 | |
| Geo42 01/06/2015 08:25 |
re : Allumeur déco Rémy D200 |
| Donc le changement d'allumeur pour un allumeur " tout électronique "amène une autre complication ... Rien ne sert de courir alors... Peut etre vais je attendre un don du ciel de chez SIMONBBC ;-) |
|
| Belligou * 01/06/2015 08:35 |
re : Allumeur déco Rémy D200 |
| Bonjour, A Geo: Bonne question sur les témoins. D'où l'idée de la transformation de mécanique en électronique: ton compte-tours. Un plus dans ce sens, c'est que ton instrument garde sa patine d'origine. Jean |
|
| Geo42 01/06/2015 09:44 |
re : Allumeur déco Rémy D200 |
| @Jean Oui tout à fait, ca me semble un meilleur compromis. Faudra que je retrousse mes manches si je pars dans cette conversion ! Je compte sur vous pour me guider ;-) |
|
| GT6-89 01/06/2015 10:05 |
re : Allumeur déco Rémy D200 |

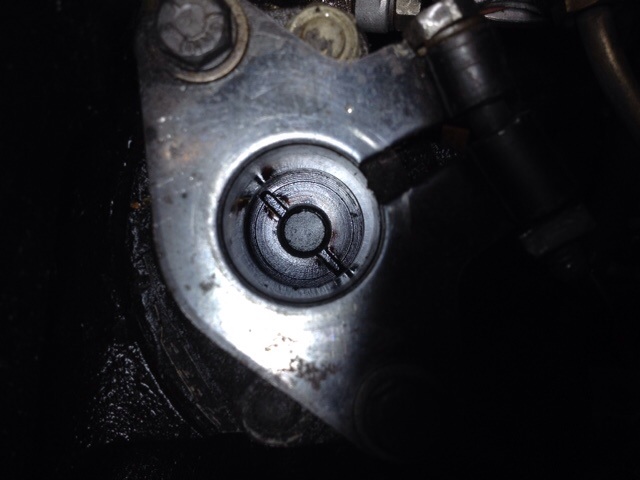

| Geo42 Et ton pignon d'allumeur? As-tu vérifié si il a du jeu et est encore dans les tolérances constructeur? Pièce à ne pas négliger. Sinon compte tour de 1500 éléctronique il est parfait pour remplacer un mécanique sur les spits et gt avec un allumeur éléc. Tu gardes le style et les trois voyants (huile, phares, ignition). |
|
| GT6-89 01/06/2015 10:09 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 01/06/2015 17:42 |
re : Allumeur déco Rémy D200 |
| Bonjour François ! Franchement ? non je n'ai pas vérifié... Je mets ça sur ma check list ! Cà c'est une astuce aussi le compteur de 1500. Merci ! |
|
| tommybolin 01/06/2015 18:13 |
re : Allumeur déco Rémy D200 |
| pas certain que le spit 1500 électronique convienne sur un 6 ? il faut peut etre un compte-tours spécifique pour 6 cyl...?? | |
| jean (02) * 01/06/2015 18:47 |
re : Allumeur déco Rémy D200 |
| Bonjour Ben oui, un compte-tours électronique compte les impulsions sur le primaire de la bobine. Un quatre cylindres en a deux par tour moteur, Un six cylindres en a trois par tour. Le compte-tours d'une 1500 va indiquer 1,5 fois la vraie valeur sur une GT6 sauf ré-étalonnage. Peut-être y a-t-il une position "6 cylindres" ? Jean02 |
|
| Geo42 01/06/2015 21:51 |
re : Allumeur déco Rémy D200 |
| bonsoir Jean Par quel type de connecteur est relié le compte tours électronique au circuit primaire de la bobine ? |
|
| dyngo 01/06/2015 22:23 |
re : Allumeur déco Rémy D200 |

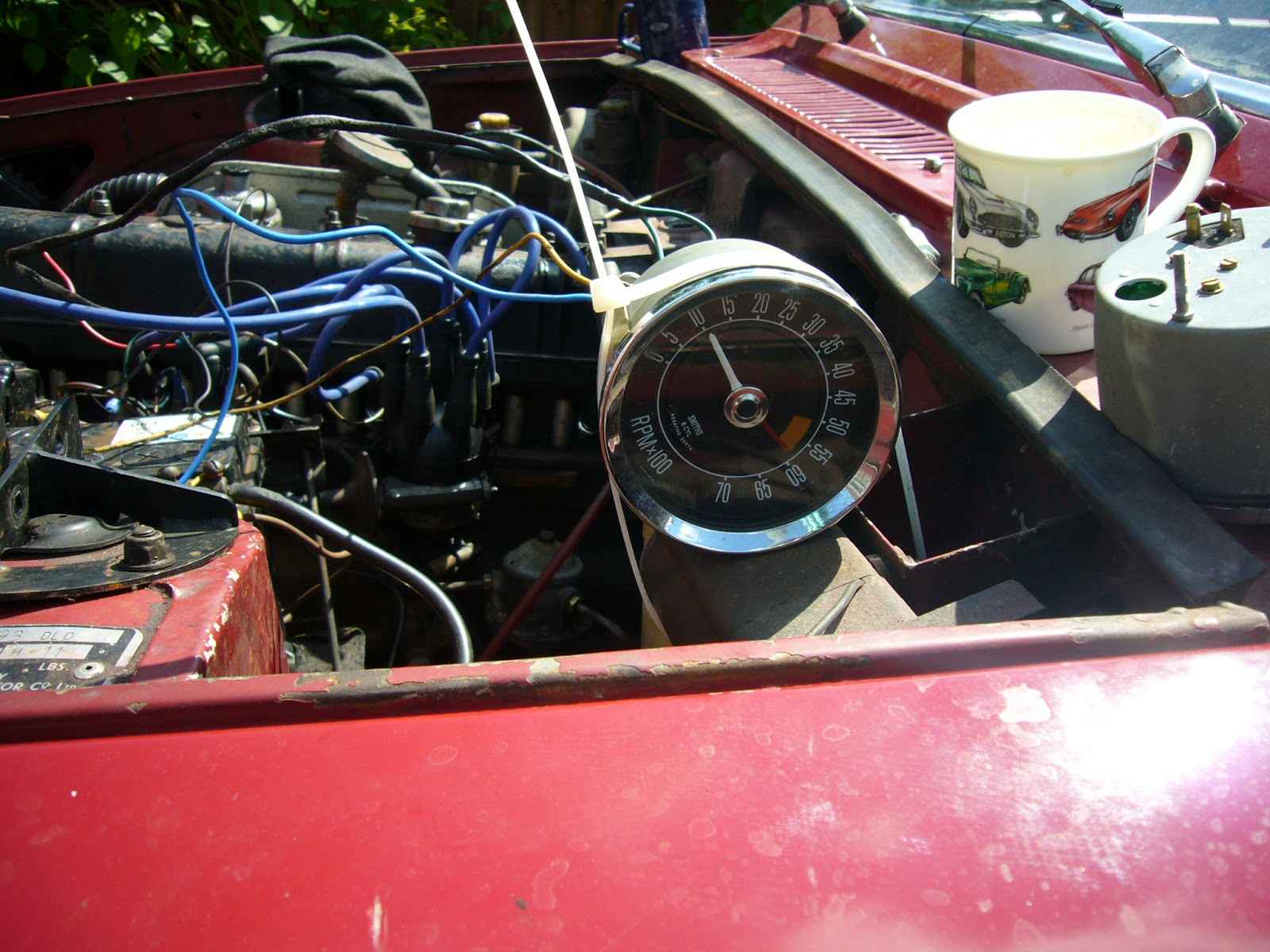

| Quant tu veut vraiment. Ca existe le compte tour 6 cylindre. Extérieur identique spit 1500, origine 2500S. Un peu rare mais pas introuvable. Ca existe aussi en 8 cylindre, aussi extérieur identique spit 1500, origine Stag mk2. Très pratique quant on roule V8 en spit.. Connecteur en - bobine. |
|
| tommybolin 01/06/2015 23:01 |
re : Allumeur déco Rémy D200 |
 |
|
| tommybolin 01/06/2015 23:02 |
re : Allumeur déco Rémy D200 |
 |
|
| tommybolin 01/06/2015 23:03 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 01/06/2015 23:03 |
re : Allumeur déco Rémy D200 |
| Ah donc un connecteur basique...Merci Dyngo;-) | |
| GT6-89 02/06/2015 03:22 |
re : Allumeur déco Rémy D200 |

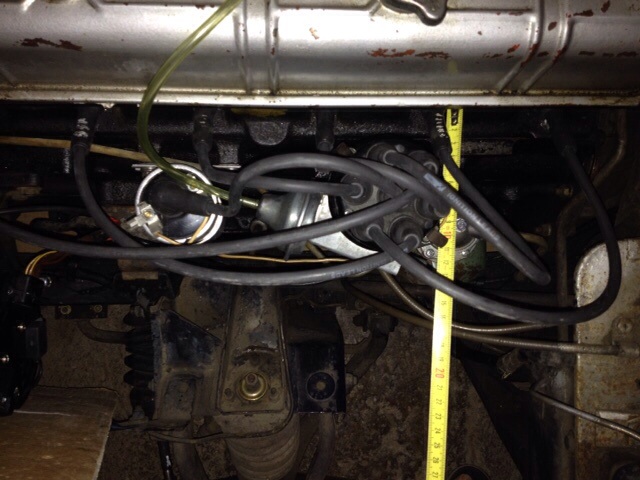

| Je te dis ça parceque cela vient de m'arriver sur la gtmk1 avec un pignon pas très bien. C'est une pièce qui tourne sans coussinets directement sur le bloc avec un film d'huile. Alors pour que tout soit tip-top pour ton allumage, un contrôle de cette pièce d'entrainement de ton axe n'est pas du luxe. J'en ai retrouvé une neuve "newoldstock" sur eBay. Elle est compatible plusieurs moteurs. Mieux vaut rectifier ton allumeur et le remettre en état comme neuf que de te lancer dans des trucs éléctronique cher et pas nécessaire IMO tu ne fais pas de la compétition!? Si c'est pour ce faire plaisir le wk et partir en vacances avec, un allumeur d'origine fait bien son travail. Demande à l'homme de la colline ce qu'il peut te sortir en allumeur. |
|
| Geo42 02/06/2015 12:41 |
re : Allumeur déco Rémy D200 |
| Je connais l homme qui tombe a pic ! Mais c est qui l homme de la colline ? |
|
| Geo42 04/06/2015 19:43 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 04/06/2015 19:44 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 04/06/2015 19:46 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 04/06/2015 19:46 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 05/06/2015 07:17 |
re : Allumeur déco Rémy D200 |

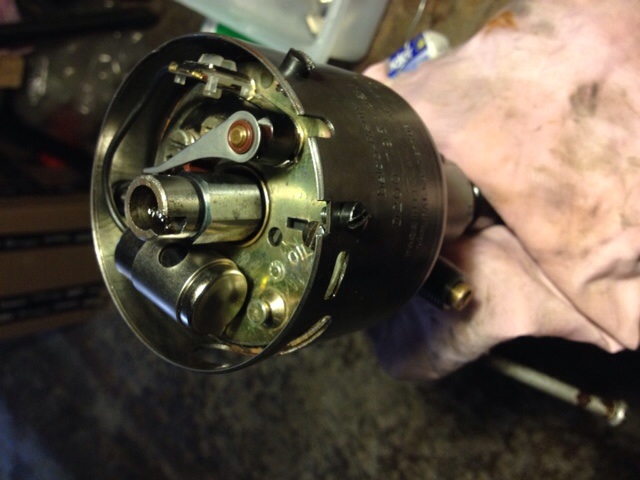

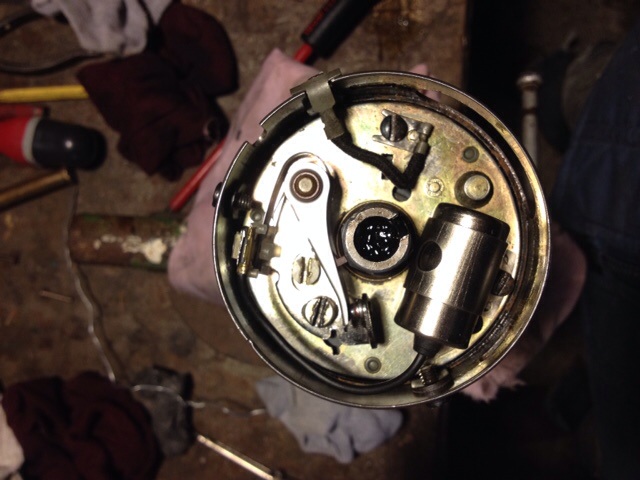

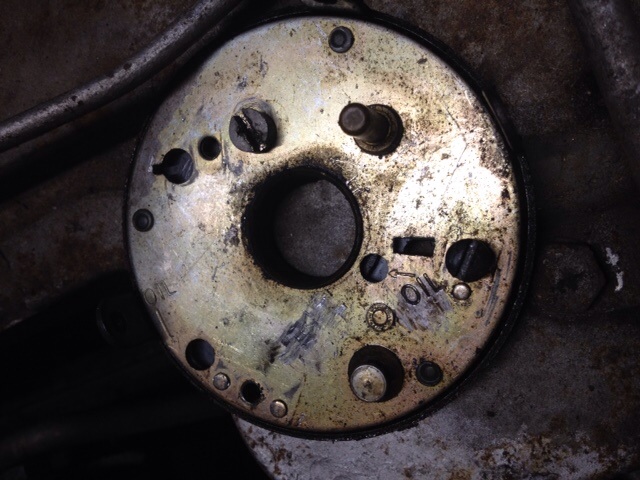

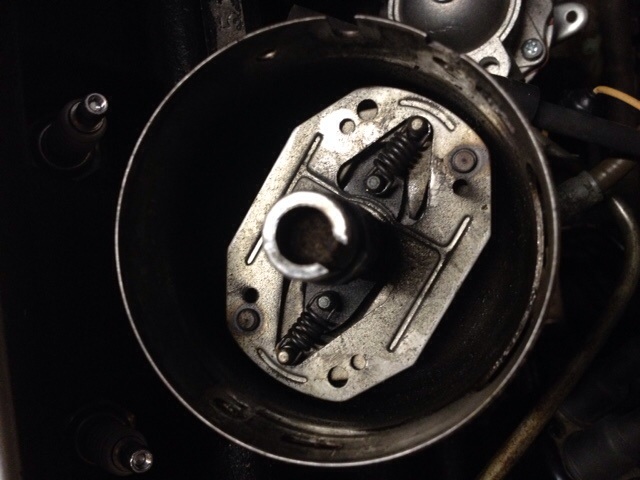

| Quels contrôle puis je faire arriver a ce stage du démontage ? Car j ai l impression que mes ressorts sont HS |
|
| tommybolin 05/06/2015 13:18 |
re : Allumeur déco Rémy D200 |

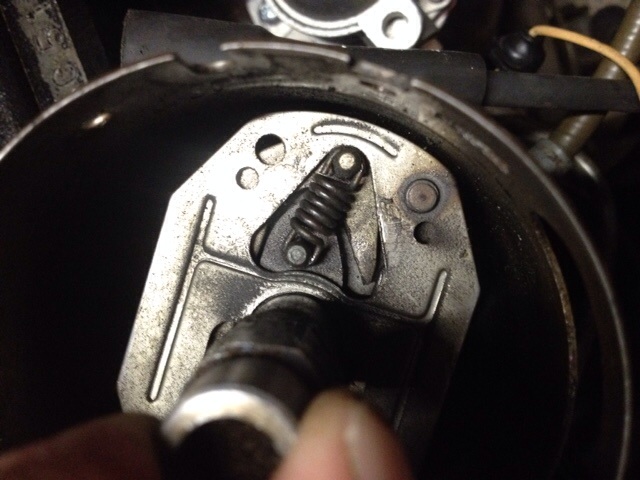

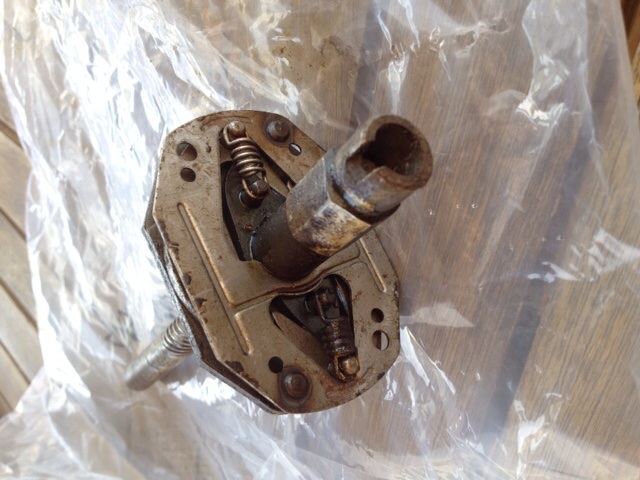

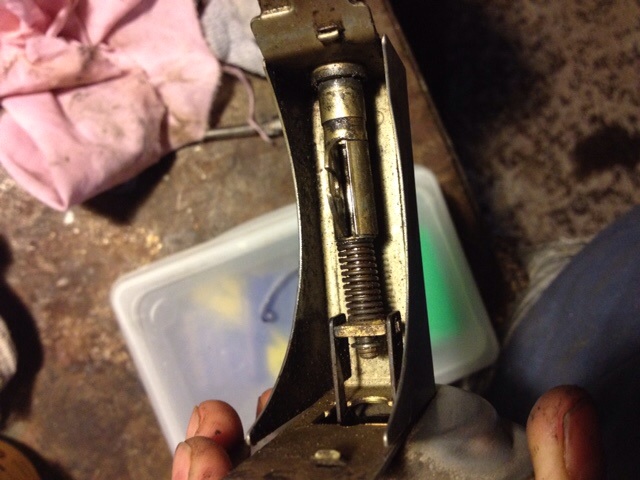

| bonjour Geo ccernant les 2 ressorts, le premier (petit dia. de fil) est normalement monté en tension sur ses axes et il controle la plage "bas régimes" de l'avance centrifuge et l'autre, qui possède un fil de + gros dia. entre en fonction plus tard...Afin de ne pas gener le fonctionnement du 1er ressort, il est souvent monté avec pas mal de jeu sur ses axes c'est pour cette raison qu'il peut paraitre détendu au niveau des crochets de maintien..tu dois vérifier l'état des cames de l'axe central (pointes et état de surface),le jeu diamétral à ce niveau qui doit etre inexistant (entre axe de cames & axe principal) ensuite le jeu diamétral entre axe principal et le corps (idem jeu pratiquement nul),le jeu axial/vertical de l'axe principal qui doit etre raisonnable .Regarde aussi sur la platine qui porte les vis si les 3 patins nylon ne sont pas trop usés (si c le cas la platine mobile ne sera pas du tt stable sur son support fixe)...Et surtout regarde bien si les masselottes ne sont pas grippées et aussi si l'axe des cames revient bien en butée sans jeu lorsqu'on le fait pivoter sur lui-meme.. bon ben bon courage;-)) | |
| Geo42 05/06/2015 14:00 |
re : Allumeur déco Rémy D200 |

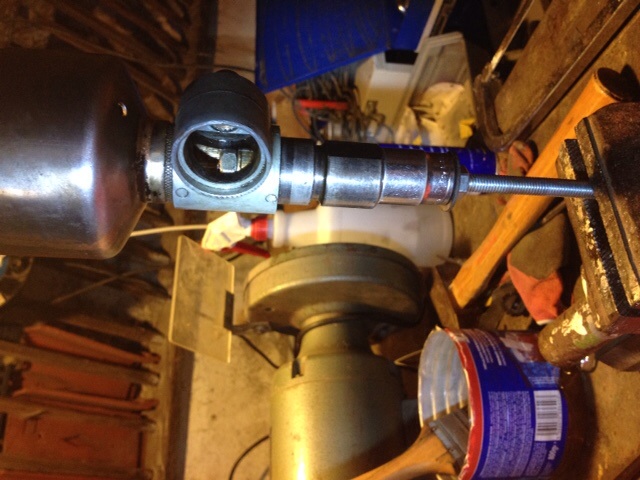

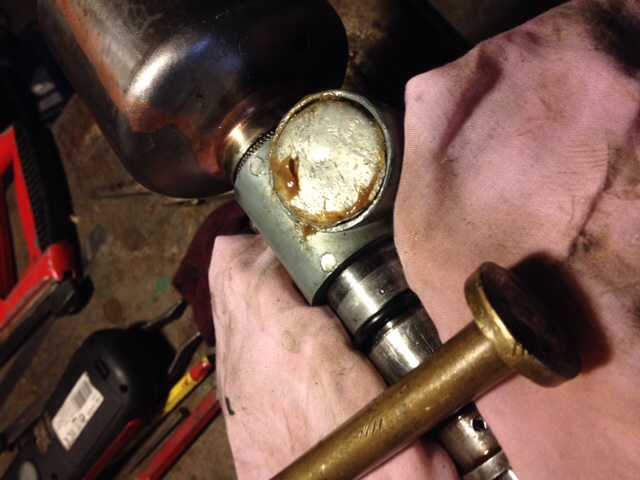

| Merci Tommy je vais essayer de faire ça. Comment puis je sortir la platine qui support les masselottes ? j 'ai peur de "tiré" et d'abimer plus qu'il n'en faut ! Car pour le moment, l'allumeur est toujours solidaire au moteur ( je n'ai pas osé l'ôter complètement car j'ai vu dans le manuel et sur le forum qu'il y avait une histoire d'entretoises afin de respecter des jeux pour l'entraînement de la pompe à huile....) |
|
| Geo42 05/06/2015 14:16 |
re : Allumeur déco Rémy D200 |
| et je suppose que: " il est souvent monté avec pas mal de jeu sur ses axes" , c'est le second ressort à gros fil auquel tu fais référence ? c'est pour être sur de bien comprendre et contrôler ce qu'il faut ! |
|
| tommybolin 05/06/2015 16:13 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 05/06/2015 16:17 |
re : Allumeur déco Rémy D200 |
| Merci Tommy... eh bien je vais ptet le déposer aussi alors... C'est bien Roland Garros ? :-) c'est serré nan ? |
|
| tommybolin 05/06/2015 16:20 |
re : Allumeur déco Rémy D200 |
| sais pas rentre du taf mais c'est surement euh..chaud!!! | |
| Geo42 05/06/2015 16:23 |
re : Allumeur déco Rémy D200 |
| aaahh j'avais l'impression que tout le forum était devant le match et que j'étais le seul au bureau..lol | |
| Geo42 05/06/2015 18:14 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 05/06/2015 18:15 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 05/06/2015 18:16 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 05/06/2015 18:19 |
re : Allumeur déco Rémy D200 |
 |
|

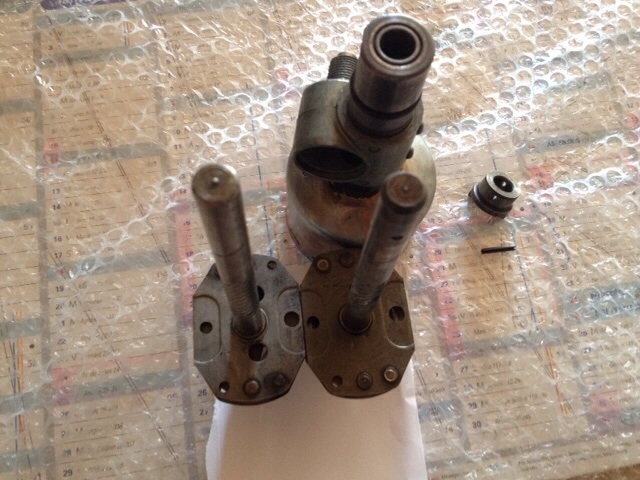

| Geo42 05/06/2015 18:48 |
re : Allumeur déco Rémy D200 |

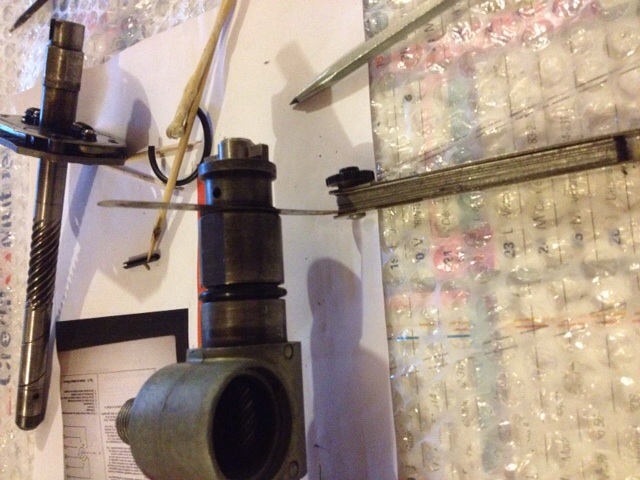

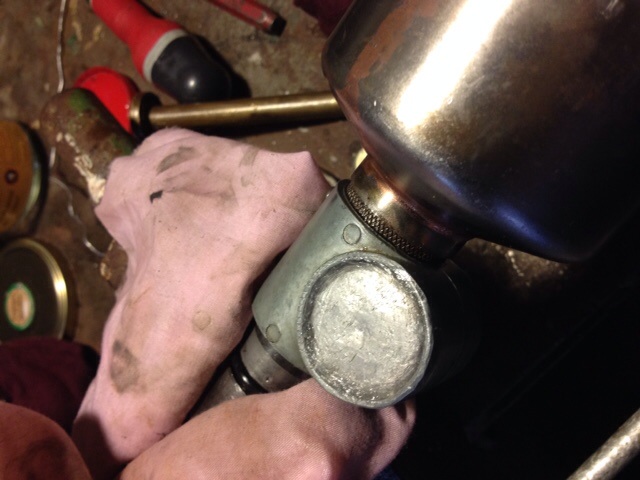

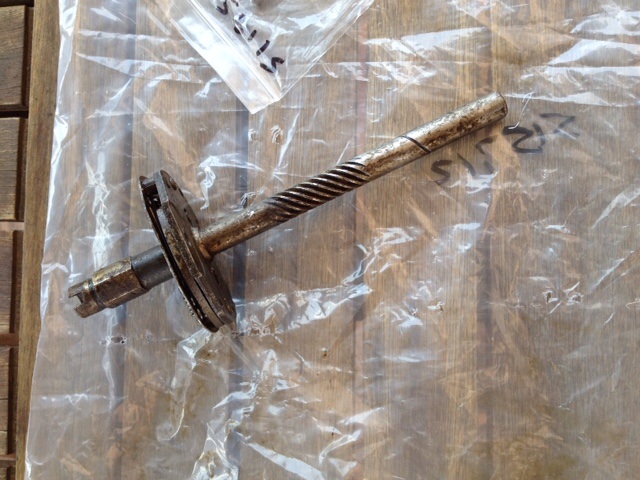

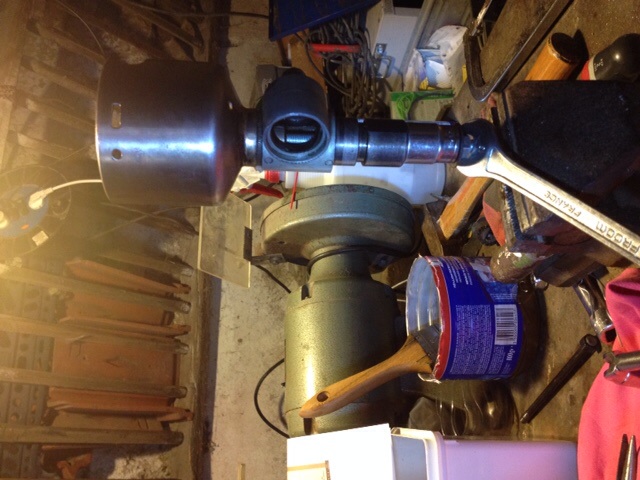

 Arbre principal qui tourne bien sans gratter... Quand je l' attrape au cul ( je parle tjs de l arbre !) je retrouve le jeu cite précédemment mais je ne vois pas comment je peux sortir l arbre... Je vous attends avec impatience ;-) |
|
| Geo42 05/06/2015 18:48 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 05/06/2015 21:02 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 05/06/2015 21:03 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 05/06/2015 21:04 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 05/06/2015 21:06 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 05/06/2015 21:09 |
re : Allumeur déco Rémy D200 |
 |
|
| tommybolin 05/06/2015 21:30 |
re : Allumeur déco Rémy D200 |

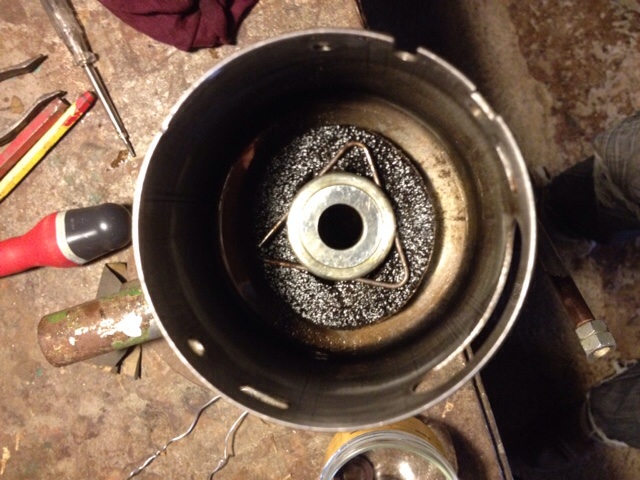

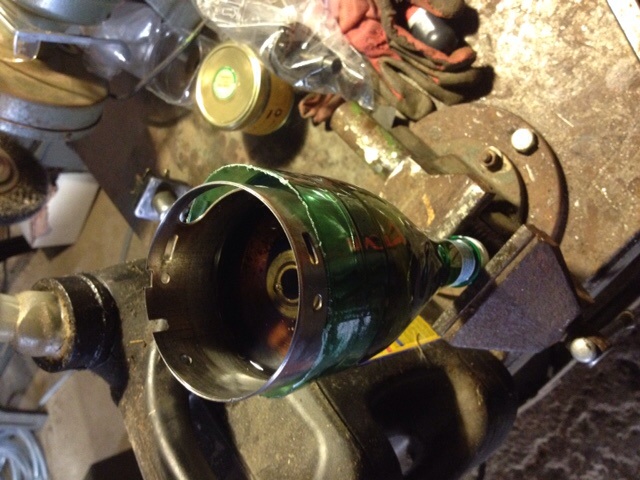

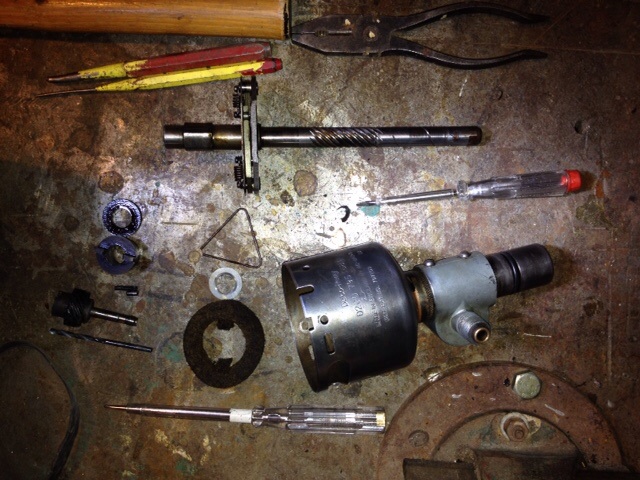

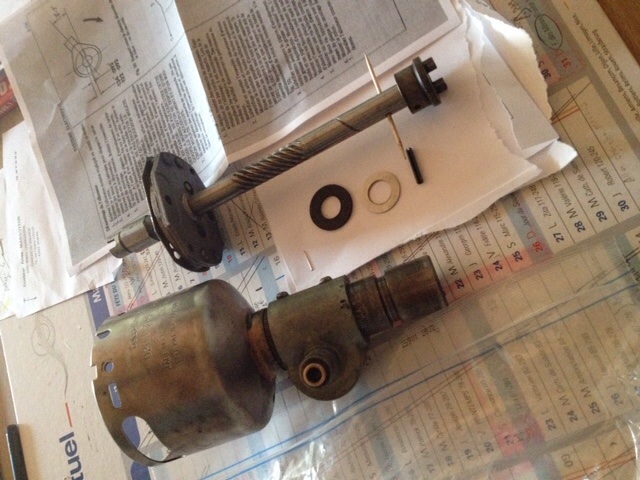

| ça y est Delco à poil! tu peux nettoyer tt çà au white spirit sauf peut-etre l'alésage du corps où sont logées les bagues car celles-ci sont en alliage poreux ..elles risquent de s'imbiber de dégraissant ;-( | |
| Geo42 05/06/2015 21:38 |
re : Allumeur déco Rémy D200 |

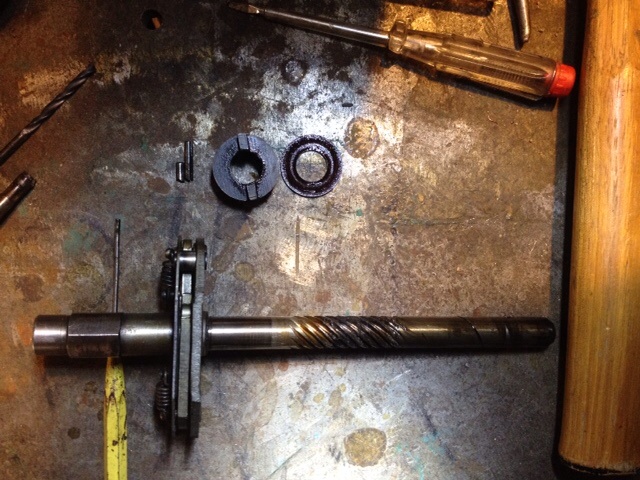

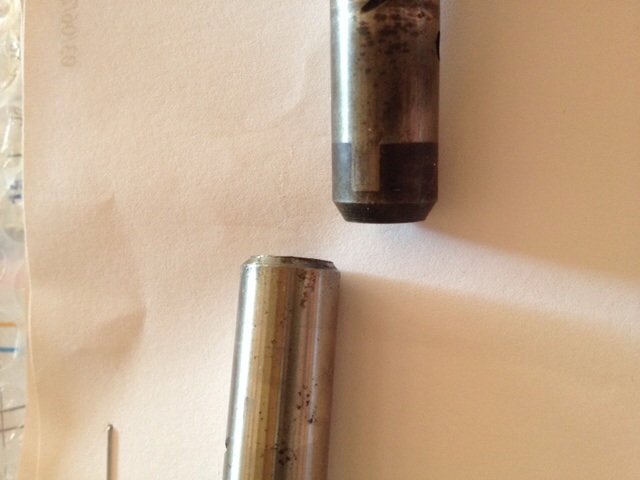

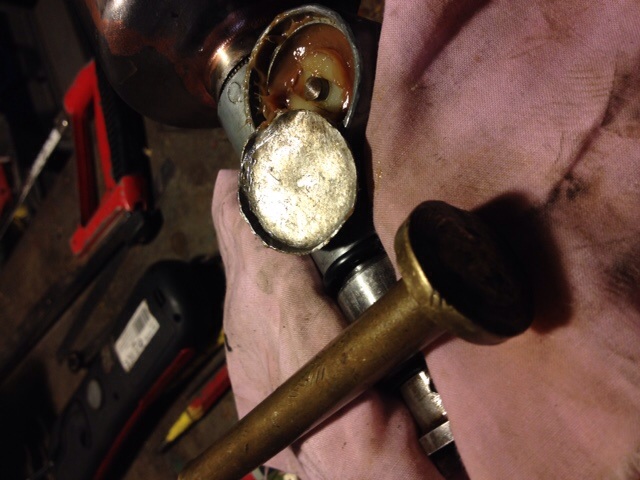

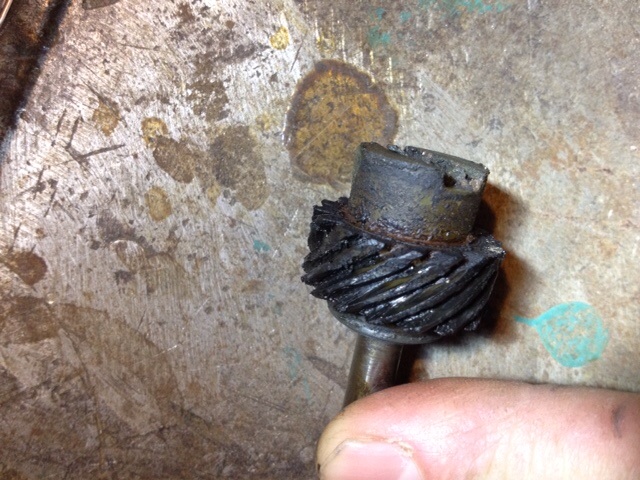

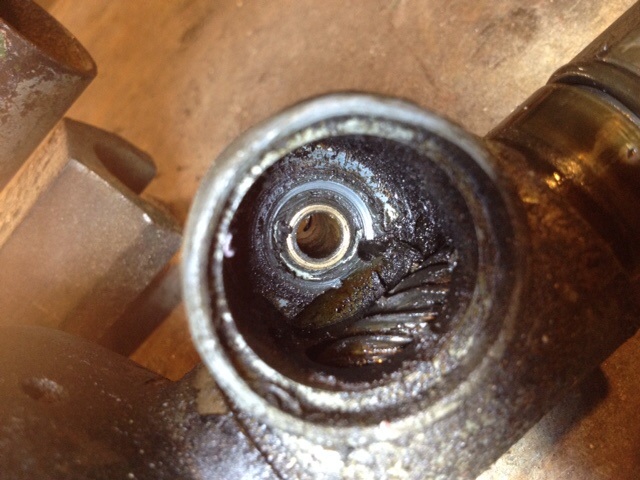

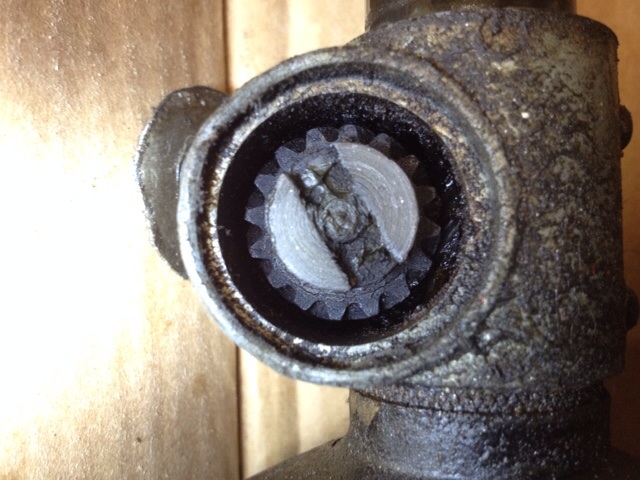

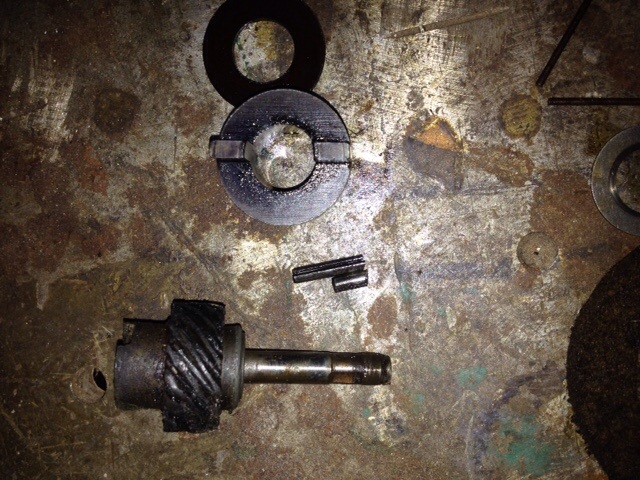

| Ça y est c est tout propre... Mais goupille cassée! Je me demande ou je vais trouver ça encore... Par contre que penses tu des dents de l arbre ? Si je remets un pignon de compte Tours neuf, ça peut le faire ? Y avait des petits morceaux de dents partout. Les deux bagues couleurs bronze sont marquées, mais je ne comprends pas bien pour quelles raisons, je vais les changer. En quelles matières sont elles ? Désolé j ai toujours autant de questions !!!! Si tu as une goupille et pignon je prends ;-) |
|
| tommybolin 05/06/2015 22:11 |
re : Allumeur déco Rémy D200 |
| Le pignon doit etre en nylon ..D'origine ce sont des bagues en "fer" fritté pas en bronze fritté et normalement il y a une goupille genre rivet matée donc la présence de la goupille mécanindus pourrait indiquer que ton delco a déjà été restauré au niveau des bagues....?? si les portées de l'arbre sont ok (lisses sans rayures ou ovalisation) un changementt de bagues suffira .il ne faut pas de jeu diamétral à ce niveau (bagues/arbre) Le pignon de compteur ainsi que l'arbre principal sont dispo chez Canley environ 25€ pièce.. | |
| tommybolin 05/06/2015 22:18 |
re : Allumeur déco Rémy D200 |
| pour la goupille & les bagues essaie chez Michaud-Chailly ,ils distribuent ce genre de matos (pas sur pour les cotes en pouces)...devrait etre moins couteux que la plaque de téflon ;-) lol | |
| tommybolin 05/06/2015 22:27 |
re : Allumeur déco Rémy D200 |
| http://club.quomodo.com/sima/coussinets_autolubrifiants_frittes/fer_fritte_-_caracteristiques_et_proprietes.html | |
| tommybolin 05/06/2015 22:30 |
re : Allumeur déco Rémy D200 |
| https://www.civ-france.com/index.php?option=com_virtuemart&page=shop.browse&category_id=97&Itemid=170&lang=fr | |
| tommybolin 05/06/2015 22:33 |
re : Allumeur déco Rémy D200 |
| !! http://www.civ-france.com/index.php?option=com_virtuemart&page=shop.browse&category_id=97&Itemid=170&lang=fr | |
| Geo42 06/06/2015 01:22 |
re : Allumeur déco Rémy D200 |
| Donc chez Canley a priori l arbre est livre avec le plateau de masselottes ?! Cool.... Mais j espère qu il y a les ressorts ! Concernant la goupille je suppose que oui car effectivement elle ne ressemble pas au "rivet" sur la planche Canley. Je pense que la goupille peut se trouver sur le net mais comment je détermine son type de matériaux stp?car elle doit être résistance aux huiles ? Ah P.......N , les côtes en pouces pour goupille et les deux rondelles enfin les bagues... Je viens de perdre une heure de recherche pour rien grrrr |
|
| Geo42 06/06/2015 01:23 |
re : Allumeur déco Rémy D200 |
| Ps je n arrive pas a ouvrir Ton lien sur CIV...peut être plus de chances de demain ! | |
| jean (02) * 06/06/2015 07:16 |
re : Allumeur déco Rémy D200 |
| Bonjour, Je profite de ce post pour dire que je cherche toujours 2 ressorts de masselottes pour Deco 200. J'ai envoyé différents mails sans succès. |
|
| Geo42 06/06/2015 08:06 |
re : Allumeur déco Rémy D200 |
| Bonjour Jean Malheureusement je suis dans le même cas que toi..... |
|
| Geo42 06/06/2015 09:33 |
re : Allumeur déco Rémy D200 |

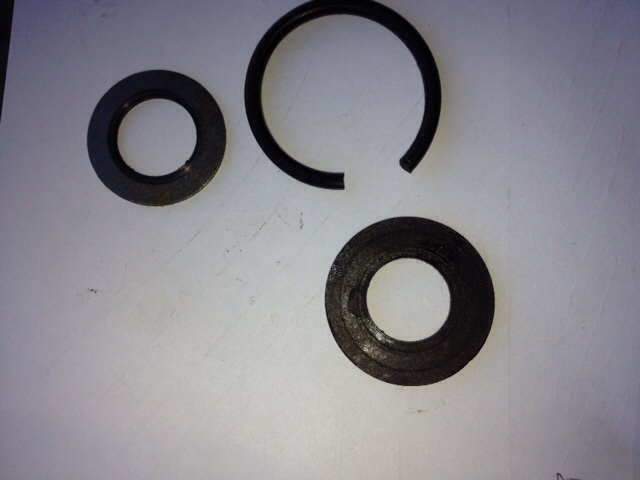

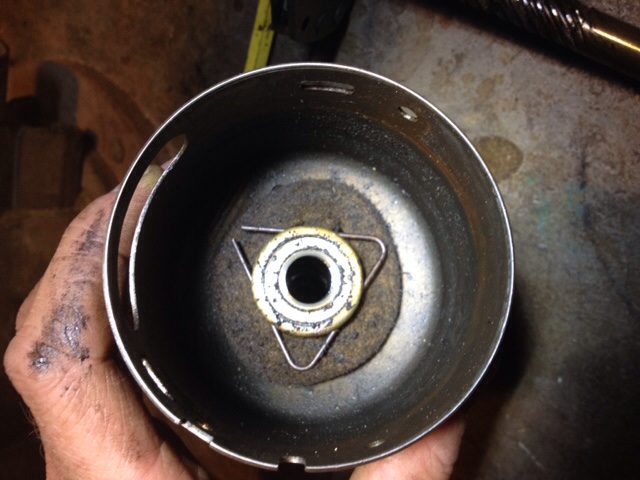

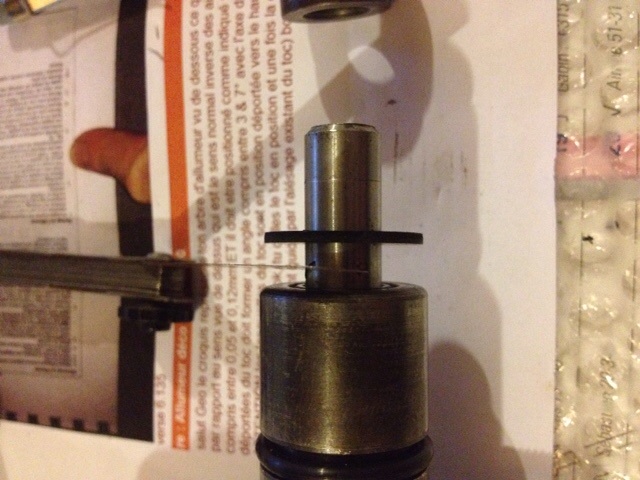

 L une est en métal et l autre a un aspect "Bakélite ", elles n ont pas du tout le même "bruit" ni le même aspect au toucher. Et en voulant sortir le joint....bien sur il a casse tellement il était "sec"! |
|
| Geo42 06/06/2015 09:54 |
re : Allumeur déco Rémy D200 |

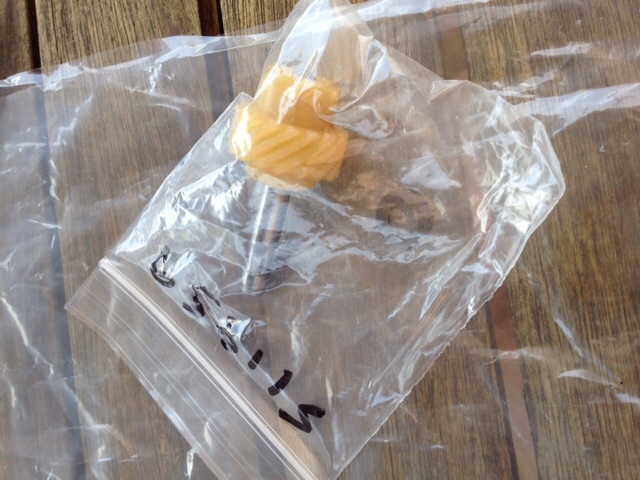

| Arbre, pignon et rondelle sont commandés ! Y a plus qu a ...attendre en cherchant goupille et bagues;-) | |
| tommybolin 06/06/2015 10:52 |
re : Allumeur déco Rémy D200 |
| bonjour Geo , une goupille mécanindus métrique de section épaisse peut faire l'affaire à condition de repercer EN LIGNE un poil (peut-etre?) son logement sur arbre&toc à la valeur conseillée en fonction de la cote de la goupille utilisée..,il suffit que sa longueur soit juste un peu inférieure à la largeur du logement afin de pouvoir mater chaque extrémité de celui-ci ;-) | |
| tommybolin 06/06/2015 11:14 |
re : Allumeur déco Rémy D200 |

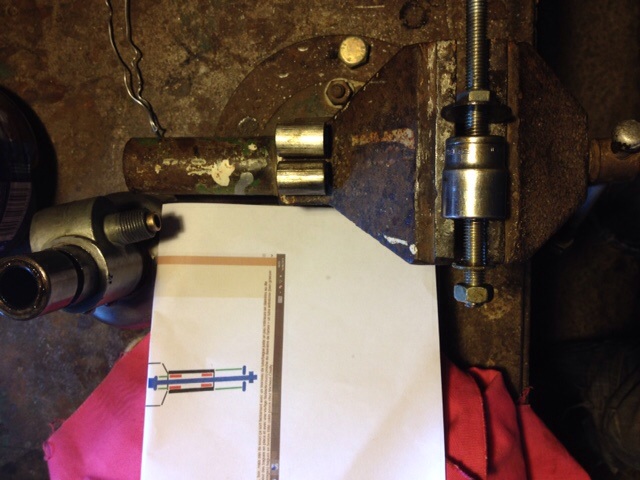

| ici en cotes pouce, pas en fer fritté comme à l'origine,mais en bronze fritté:http://www.michaud-chailly.fr/coussinet-autolubrifiant-cylindrique-bronze-cote-pouce-c2-256/ | |
| Geo42 06/06/2015 11:26 |
re : Allumeur déco Rémy D200 |

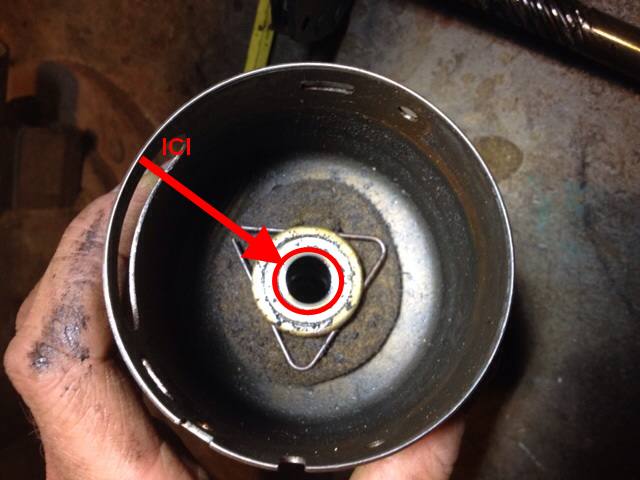

| Tommy , j ai un doute. On parle bien de mes rondelles en photos?les rondelles plates, ce sont celles la les bagues? |
|
| tommybolin 06/06/2015 11:34 |
re : Allumeur déco Rémy D200 |

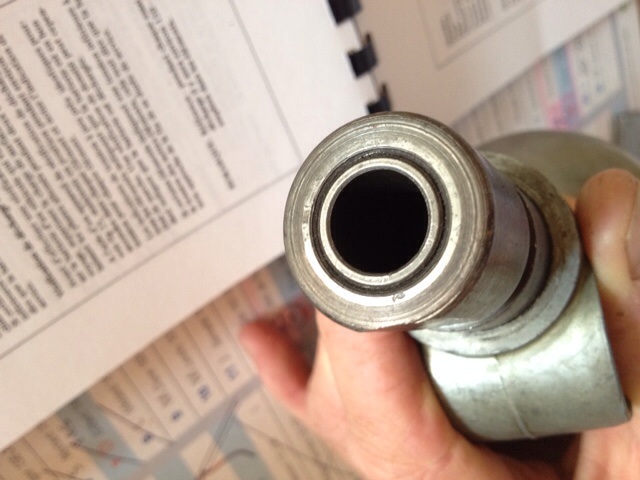

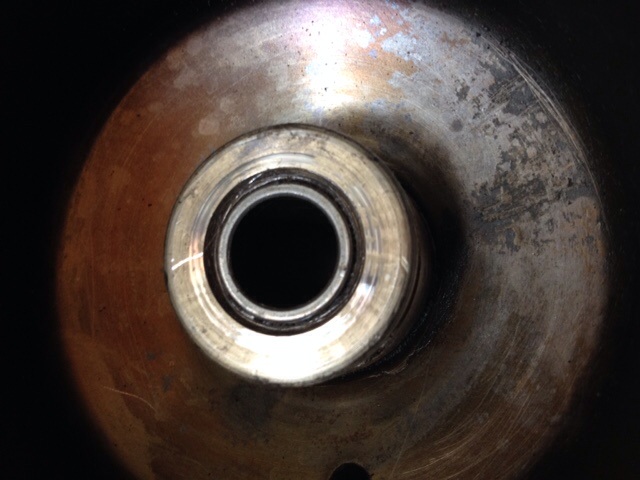

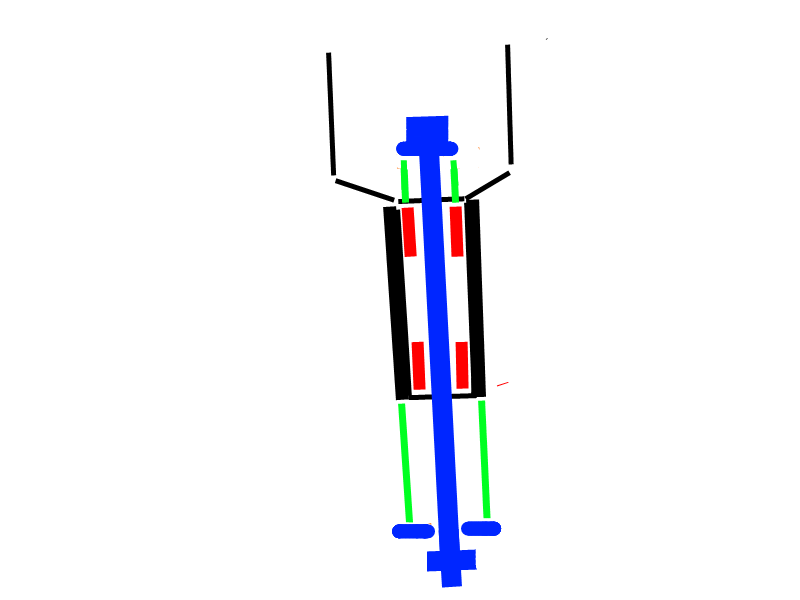

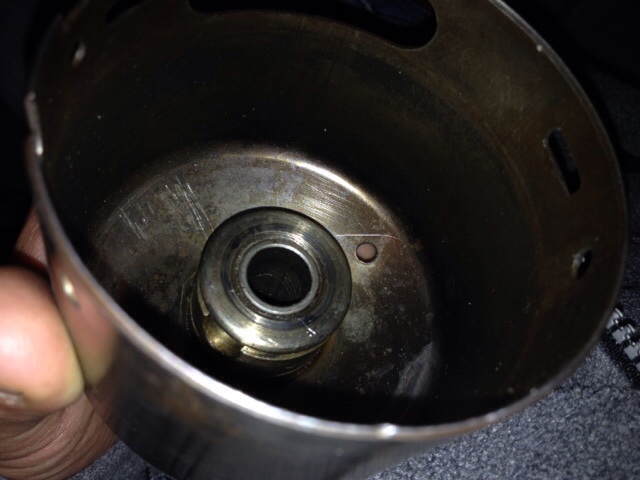

| ah non..moi je parle des bagues de guidage de l'arbre principal qui se trouvent à chaque extrémité dans le corps du delco et qui controlent le jeu diamétral de l'ensemble...mais les rondelles sont à remplacer aussi.. | |
| Geo42 06/06/2015 11:54 |
re : Allumeur déco Rémy D200 |
| Faut que je retourne voir ça avant de partir... | |
| tommybolin 06/06/2015 12:50 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 06/06/2015 13:15 |
re : Allumeur déco Rémy D200 |
| Oui je viens de percuter avec le Delco dans les mimines.... Ça devrait se faire au comparateur pour mesure l ovalisation, mais j ai pris le pied a coulisse en version "mesure de diamètre intérieure" et en le faisant pivoter, a priori ça lèche identiquement partout. J essayerai dans la semaine de trouver qq un qui a un comparateur. Comment extrais tu les bagues Tommy? |
|
| tommybolin 06/06/2015 13:35 |
re : Allumeur déco Rémy D200 |
| en les tirant avec une longue vis/écrou + rondelles et à l'aide d'un tube entretoise ou une douille longue pour les poser idem en les tirant en place mais en les guidant intérieurement cette fois (la vis devra idéalement faire le dia de l'arbre...) je te conseille de les laisser tremper 24H dans l'huile moteur avant de les poser + lubrifier un peu les alésages du delco..Surtout pas de chocs ...donc montage au marteau/maillet proscrit.. Enfin suis plus très sur, mais la bague du haut pourrait porter une collerette? | |
| tommybolin 06/06/2015 13:49 |
re : Allumeur déco Rémy D200 |

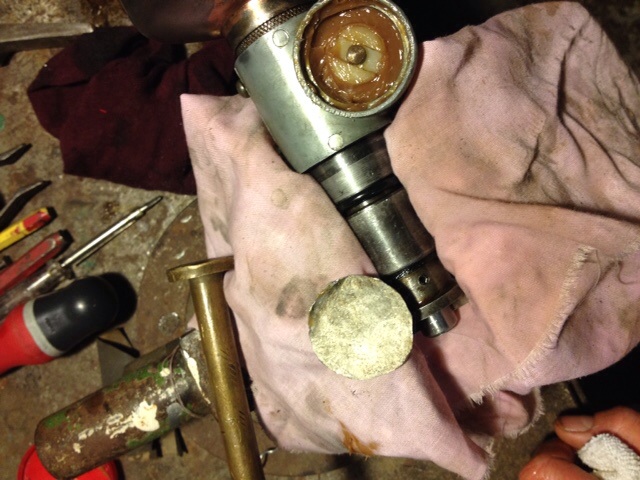

| sinon ya la solution suivante: delco dans un sac plastique bien épais =>dans un grand faitout rempli d'eau sans que le sac/delco touche le fond=>faire chauffer jusqu'à 70/80° et bagues au congélo depuis qques jours...en faisant vite.. (mais bien).. çà devrait rentrer facile:-) | |
| tommybolin 06/06/2015 13:57 |
re : Allumeur déco Rémy D200 |
| Geo pour mesurer le jeu tu peux tester avec ton arbre en place;-) | |
| Geo42 06/06/2015 15:35 |
re : Allumeur déco Rémy D200 |
| Merci Tommy! Je note je note ...;-) je te tiens au jus quand j'aurais toutes les Pieces neuves en mains et pret au remontage;-)o |
|
| Geo42 09/06/2015 13:15 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 09/06/2015 13:16 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 09/06/2015 22:44 |
re : Allumeur déco Rémy D200 |
 Il y a le même orifice a l opposé, c est quoi ? Quelle est sa fonction et son utilité ? Serait ce une aide au démontage des bagues ? |
|
| tommybolin 09/06/2015 23:08 |
re : Allumeur déco Rémy D200 |
| Salut Geo il faut bien nettoyer ces passages car il permettent à l'huile imbibant le gros feutre circulaire de lubrifier la bague frittée supérieure (2 languettes sur le feutre) d'ou l'importance du graissage périodique à ce niveau...(trou marqué OIL sur la platine des vis platinées) | |
| Geo42 09/06/2015 23:34 |
re : Allumeur déco Rémy D200 |
| Et la lumière fut:-) Merci Tommy ! |
|
| Geo42 10/06/2015 21:55 |
re : Allumeur déco Rémy D200 |
| Après consultation de multiples éclatés ,que ce soit chez CANLEY ET revues techniques etc.... Je remarque toujours qu'une seule rondelle dite "une rondelle de butée" est indiquée.( sous le plateau de masselottes et avant la bague supérieur du pied d allumeur). Y a t il donc deux rondelles ou une seule ? Peut-être en ai je deux pour palier a la rondelle de butée d origine qui est plus épaisse ? J avoue que Je suis un peu perdu :-( J attends vos lumières ;-) |
|
| tommybolin 10/06/2015 22:36 |
re : Allumeur déco Rémy D200 |
| bonsoir Geo, sur le catalogue de pièces stanpart qui indique les quantités et correspondances il n'y a qu'une seule rondelle sous l'ensemble arbre réf:511856 ,et une seule aussi entre toc et base de l'allumeur réf 511864.. (idem spit MK1,2,3,4) je ne me souviens plus trop mais je crois que celle du haut est en acier et en bas c'est une rondelle genre bakélite ;-) le jeu idéal est indiqué sur ta bible...évangile selon st Delco, chapitre électricité,... verset 6-135 avec tous les détails concernant le perçage du logement de goupille sur arbre neuf non percé (angle à respecter par rapport au doigt) ah j'oubliais...Amen ! ;-) | |
| Geo42 10/06/2015 22:58 |
re : Allumeur déco Rémy D200 |
| Impressionnant.... Tu as du en passer des heures sur nos anglaises préférées !!! Que dis je...des années ! Donc mon montage est correct. Les deux rondelles inf. et sup. existent bien et j ai bien compris le versé 6.135. ( bon un peu moins fig.50 le passage sur l angle de perçage!) Si celui de Canley arrive non percé, je risque de re-sonner a ton église :-) D ailleurs je n'ai pas eu de nouvelles des loustics anglais.... Merci monseigneur... |
|
| Geo42 11/06/2015 08:39 |
re : Allumeur déco Rémy D200 |
| "We will be closed this Thursday 11th June through to Monday 15th June." infos Canley...( écrit en Jaune sur fond blanc ! ) Pffff c'est quand même pas de bol ! Du coup, impossible de savoir si les pièces sont parties ...ou pas ! |
|
| Geo42 13/06/2015 14:39 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 13/06/2015 14:39 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 13/06/2015 14:40 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 13/06/2015 14:49 |
re : Allumeur déco Rémy D200 |
| Bonjour, Satisfait d avoir reçu ces pièces....et surtout avec des ressorts neufs!!!!! MAIS Ben oui on ne se refait pas, j ai quand même des questions: Après l'examen des pièces reçues , je constate sous le plateau des masselottes le chiffre 28, alors que sur mon ancien plateau est inscrit "22". Que signifie ce nombre ? Seconde question: L arbre est arrive graisseux mais genre graisse "sèche" genre très collante. Dois je le nettoyer et nouvelle graisse ? Si oui quelle type de graisse? Et quelle graisse pour vis sans fin du pignon compte tour sur arbre d allumeur ? A cette étape , je vais enfin savoir si je dois changer les bagues ..ou pas! Je vous tiens au courant de la suite. |
|
| tommybolin 13/06/2015 15:04 |
re : Allumeur déco Rémy D200 |
| bonjour Geo c'est du "New Old Stock" original qui trainait sur une étagère depuis pas mal d'années;-) tu nettoies tout çà au white spirit (trempage, pinceau) tu fait bien sécher et ensuite lubrification genre huile 3en1 sur les masselottes & axes ,idem sur l'axe des cames,au centre sous le feutre....& je dirais graisse filante mais pas trop consistante pour ton pignon de compteur..(laisser un peu d'espace dans le logt, remplir aux 3/4)(voir peut-etre spécialiste modèles réduits pour la qualité) Pas de graisse sur l'arbre (sauf entre toucheau des vis plat. et cames), juste huile moteur au niveau des bagues | |
| Geo42 14/06/2015 14:46 |
re : Allumeur déco Rémy D200 |
| Déception... Dans l euphorie de la réception des pièces, j ai constate sur l arbre n était pas percé pour recevoir la goupille :-((( |
|
| Geo42 14/06/2015 15:08 |
re : Allumeur déco Rémy D200 |
| ET TOMMYBOLIN me l avait mentionné.... | |
| Geo42 14/06/2015 15:30 |
re : Allumeur déco Rémy D200 |
| Help...! Je ne comprends pas l explication donnée "si l on. Monte......fig.50" Je n arrive pas a visualiser la fig.50. :-( |
|
| Geo42 14/06/2015 15:31 |
re : Allumeur déco Rémy D200 |
 |
|
| tommybolin 14/06/2015 18:27 |
re : Allumeur déco Rémy D200 |

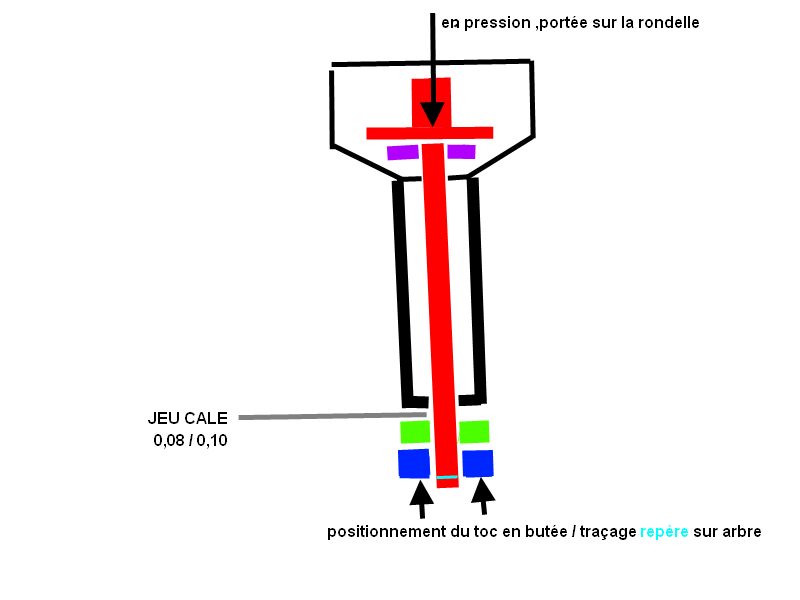

| salut Geo le croquis représente ton arbre d'allumeur vu de dessous ce qui explique le sens de rotation inversé (flèche représentée) par rapport au sens vue de dessus qui est le sens normal inverse des aiguilles. Tu dois monter le toc de façon à obtenir un jeu axial compris entre 0,05 et 0,12mm ET il doit etre positionné comme indiqué sur le croquis = l'axe formé par les deux languettes déportées du toc doit former un angle compris entre 3 & 7° avec l'axe du doigt d'allumeur (à poser sur ton arbre pour mesurer) et ATTENTION les languettes du toc sont en position déportée vers le haut sur le croquis!! Tu peux peut-etre faire ton réglage prendre tes repères et quand tt est ok, tu colles le toc en position et une fois la colle sèche tu perces l'arbre à la perceuse à colonne bien réglé d'équerre (le foret étant guidé par l'alésage existant du toc) bon courage..;-) | |
| Geo42 15/06/2015 09:27 |
re : Allumeur déco Rémy D200 |
| Bonjour Encore une fois merci pour ta réponse! Ok ca confirme mon interrogation sur le schéma " vu de dessous". Je pense avoir compris pour l'angle. Je ferais un montage à blanc ( avec photos au préalable ). En revanche je ne vois pas comment mesurer mon jeu axial entre le "creux" du toc et l'arbre ? au jeu de cales ? |
|
| Geo42 15/06/2015 11:43 |
re : Allumeur déco Rémy D200 |
 Ça commence à faire beaucoup les différences ! quelle incidence? |
|
| Geo42 15/06/2015 11:46 |
re : Allumeur déco Rémy D200 |
 |
|
| tommybolin 15/06/2015 13:31 |
re : Allumeur déco Rémy D200 |
| bonjour Geo aucune incidence ccernant le chanfrein, pour le jeu en bout :oui au jeu de cales, tt assemblé avec les rondelles, prise de cote entre la rondelle bakélite située sur le toc et la face inférieure du corps du delco (face du corps exposée sur ta photo "vue de dessous")ou alternativement entre le toc et la rondelle..;-) Pour ton repérage concernant le perçage, tu peux reprendre la position du perçage existant sur le vieil arbre comme modèle, enfoncé plus ou moins selon le positionnement du toc correspondant au réglage du jeu axial obtenu | |
| Geo42 15/06/2015 16:52 |
re : Allumeur déco Rémy D200 |
| Ca a le mérite d'être clair çà ! Ce qui veut peut être dire que je ne suis pas obligé de respecté les épaisseurs aux centiemes des deux rondelles ? Mais que la somme des deux rondelles doit faire pour que la "prise de cote entre la rondelle bakélite située sur le toc et la face inférieure du corps du delco " face toujours entre 0.05 mm et 0.12mm. Qu en dis tu ? Pour le perçage, tres franchement je vais voir avec une boite de mécanique générale. J'ai bien compris ton explication ( et en + pas de perceuse à colonne ) . J ai vraiment peur de foirer la pièce sur ce coup! Pour infos: Lorsque l'arbre neuf est remise dans le corps de l'allumeur,je trouve qu'il y a un tres léger jeu. J'hésite pour les bagues ! |
|
| tommybolin 15/06/2015 18:08 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 15/06/2015 21:06 |
re : Allumeur déco Rémy D200 |
 J'ai donc fait une légère marque avec une pointe à tracer sur l'arbre au bout du toc. En ce qui concerne le jeu il n'y a pas de jeux visuels mais il y a un léger bruit lorsque je manipule l'arbre dans les bagues |
|
| Geo42 15/06/2015 21:11 |
re : Allumeur déco Rémy D200 |
| Je rectifie ce que j'ai dit j'ai trouvé une façon de placer correctement le corps de l'allumeur et l arbre dans mes mains et il y a du jeu au niveau des bagues.... La, il n'y a plus à tortiller, le remplacement nécessaire. :-( |
|
| Geo42 15/06/2015 21:18 |
re : Allumeur déco Rémy D200 |
 |
|
| tommybolin 15/06/2015 22:19 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 15/06/2015 23:30 |
re : Allumeur déco Rémy D200 |
| Merci Tommy, dès que j'aurais sorti ces bagues je regarderai sur Michaud chailly ( j'avais déjà commencé à zieuter au cas où, Ça y est je suis "au cas où"!!!!) Topissime ces schémas ! Je commence à me demander si j'ai fait le bon choix en restaurant l allumeur. J'espère que j'aurai la satisfaction du travail accompli quand elle va démarrer! gauche et avec tes (vos) conseils Donc je résume si j'ai bien tout compris lorsque je regarde l'arbre d' allumeur vu de dessus ,l'axe d'allumeur doit être décalé de trois à 7° par rapport à l'axe des clavettes sur le toc. Décalage de l axe des clavettes déportes " vers la gauche". Mais je reconnais que j'en apprends beaucoup en surfant à droite à |
|
| Geo42 16/06/2015 18:01 |
re : Allumeur déco Rémy D200 |

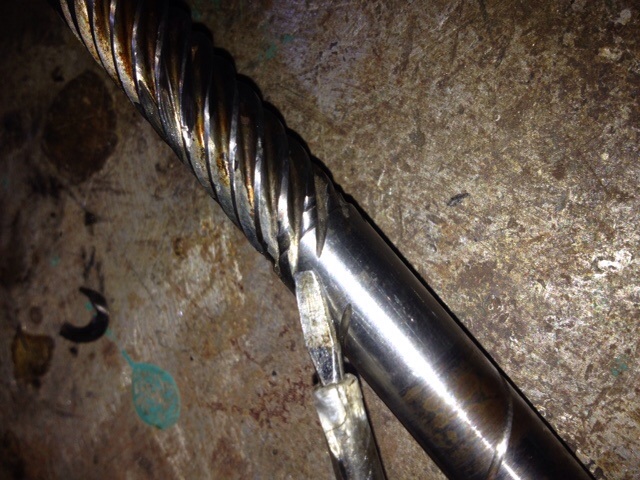

 Ça y est mon arbre neuf d allumeur est percé, selon angle de 4,5 degrés. La rondelle acier aux côtés introuvable a été "rectifiée" d un centième:-) Une autre étape de passée..... Maintenant création d un outil pour extraire les bagues... |
|
| Fynn 16/06/2015 19:11 |
re : Allumeur déco Rémy D200 |
| @Geo42: Je pense que je ne suis pas le seul à suivre ce post avec admiration. Bon courage pour la suite des opérations, le seul petit problème pour toi c'est que tu risques d'être sollicité par la suite par de nombreux Amicalistes qui souhaiteront te confier pour réfection leur allumeur (dont moi!). |
|
| tommybolin 16/06/2015 20:17 |
re : Allumeur déco Rémy D200 |
| correspondances graisse shell Alvania RL2 (pignon renvoi cable cpte/tours) http://www.sakkocommercial.nl/dynamisch/bibliotheek/44_0_nl_shell___overview_complete_product_transition___4_pages.pdf | |
| Geo42 16/06/2015 20:43 |
re : Allumeur déco Rémy D200 |
 franchement je ne sais si tu es le seul mais je suis "touché" qu on (tu ) (t)s'y intéresse ! J ai toujours eu beaucoup de réponses a toutes mes questions sur ce site sans rendre pour autant ce que j ai reçu donc ce post servira a d autre par la suite... Et Tommy ( même si il n y a pas eu que lui ) m aide beaucoup. Voici l extraction des bagues faites tout a l heure et " l outil " breveté par Tommy...;-) Ne pas hésiter a se servir d un étau c est tellement plus facile qu avec deux bras ! |
|
| Geo42 16/06/2015 20:44 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 16/06/2015 20:47 |
re : Allumeur déco Rémy D200 |
 A gauche, le copyright de Tommy, au centre sur l étau,l outil, et au dessus les fameuses bagues qu il va falloir que je me procure.... Si l un d entre vous a des suggestions pour nettoyer le corps intérieur ou se situaient les bagues;-) |
|
| Geo42 16/06/2015 20:51 |
re : Allumeur déco Rémy D200 |
| Y a que Tommy pour trouver un dossier comme ça sur les graisses ;-) Merci. Je vais examiner ce que j ai comme graisse car j ai de la Shell en tube genre tube rubson silicone .. |
|
| Geo42 17/06/2015 00:29 |
re : Allumeur déco Rémy D200 |
| Après le beau temps...la tempête ! Diamètre du cylindre de l allumeur: 15,9mm Diamètre extérieur de la bague: 15,88mm Diamètre intérieur de la bague: 12,48mm Diamètre de l arbre d allumeur: 12,46mm Hauteur de la bague: 22,18mm Eh bien pour trouver les bagues c est chaud.....:-( Donc si certains d entre vous sont dans l usinage....pourquoi pas me faire un devis en bronze fritté autolubrifiant ? Merci Geoffrey |
|
| tommybolin 17/06/2015 13:02 |
re : Allumeur déco Rémy D200 |
| bonjour Geo , ce sont les cotes de la bague dispo dans le commerce ou de la bague déposée.?...15,88 pour un alésage de 15,9 ça rentre tt seul.. une erreur d'inversion semble t-il? | |
| tommybolin 17/06/2015 16:38 |
re : Allumeur déco Rémy D200 |
| la solution la plus simple à mon avis : utiliser des bagues en fer fritté std (dispo) en cote métrique d12 x D16 x L25.. & retoucher très légèrement le dia extérieur et une fois la bague montée; avec un alésoir ajuster à 12,47 le diamètre intérieur.. La longueur supérieure d'environ 3mm est meme un avantage si ça ne gene pas le fonctionnement du pignon ;-) voir peut-etre un rectifieur moteur... | |
| tommybolin 17/06/2015 17:02 |
re : Allumeur déco Rémy D200 |
| http://club.quomodo.com/sima/coussinets_autolubrifiants_frittes/conseils_d_usinage_des_ebauches.html | |
| Geo42 17/06/2015 17:48 |
re : Allumeur déco Rémy D200 |
| Bonjour Tommy Alors ce sont les mesures de mes bagues actuelles réalisées au pied à coulisse NON DIGITAL. Je suis passé ( par une connaissance ) dans une entreprise de mécanique (frère de cette connaissance) de précision pour mes fameuses bagues. Verdict après mesures des bagues, de l'alésage de l'allumeur et de l'arbre: " Parfaites vos bagues monsieur " Je leur explique le "pourquoi" je les avais démontées, le jeu que j'avais , et j en suis sur, constaté. Réponse: - probable qu'elles aient été mal emmanchées, laissez moi 5 min les "adoucir" et leurs faire un chanfrein propre, voulez vous que je vous les remonte et nous constaterons ou non ce jeu ensemble...? Forcément je dis oui ! et là..plus de jeu mais QUE DALLE NADA QUETCHI, je me sentais un peu con. Il a rentre les bagues en douceur ( comme je les avaient sorties d'ailleurs ). Donc je n'ai "plus" qu'à trouver un moment pour remonter le tout... |
|
| Geo42 17/06/2015 17:49 |
re : Allumeur déco Rémy D200 |
| Merci pour le lien SIMA Tommy c'est super intéressant ! | |
| tommybolin 17/06/2015 18:34 |
re : Allumeur déco Rémy D200 |
| ah.. les pros ont des ficelles de pros...;-) et le soleil revient !!...Avant de remonter le tout, tu peux peut-etre les recharger en huile moteur en laissant tremper le corps du delco (sans le pignon) dans un récipient pendant 24H | |
| Geo42 17/06/2015 22:21 |

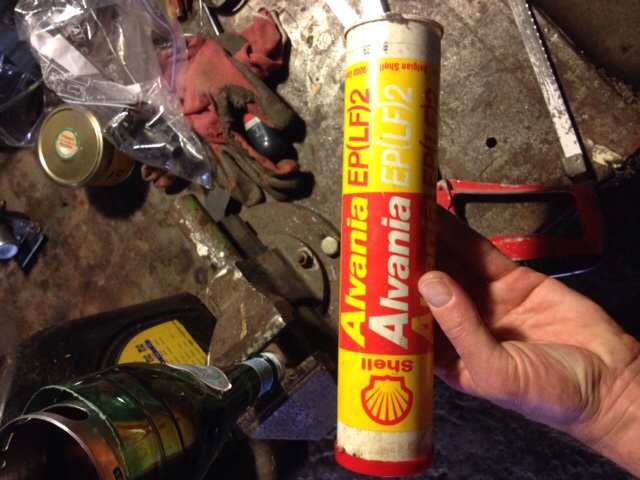

re : Allumeur déco Rémy D200 |
 |
|
| Geo42 17/06/2015 22:22 |
re : Allumeur déco Rémy D200 |
 Si j en juges ton dossier PDF celle graisse doit faire l affaire :-) |
|
| tommybolin 17/06/2015 22:40 |
re : Allumeur déco Rémy D200 |
| ah..la providence! le hasard n'existe pas...lol ;-) | |
| Geo42 18/06/2015 22:18 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 18/06/2015 22:19 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 18/06/2015 22:20 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 18/06/2015 22:23 |
re : Allumeur déco Rémy D200 |
| Oups les précédents photos sont inversées...! | |
| Geo42 18/06/2015 22:25 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 18/06/2015 22:27 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 18/06/2015 22:28 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 18/06/2015 22:32 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 18/06/2015 22:35 |
re : Allumeur déco Rémy D200 |
| Question: comment se régler la capsule a dépression ? Je veux dire , que si on tourne la molette, on modifie quoi comment ? La tension du ressort et du coup on modifie le départ du fonctionnement de la capsule ? Comment savoir il elle est réglée correctement ? |
|
| jean (02) * 18/06/2015 22:45 |
re : Allumeur déco Rémy D200 |

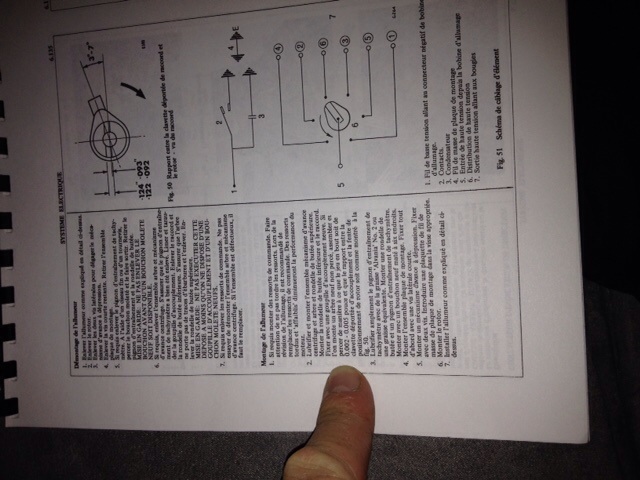

| Bonjour Avant de régler l'avance, il est conseillé (dans le manuel de réparation) de régler la molette à peu près au milieu de son déplacement, de telle sorte que l'on puisse tourner autant d'un côté que de l'autre. La capsule à dépression ne se règle pas. En revanche, on peut voir si elle fonctionne en aspirant très fort. Jean |
|
| tommybolin 18/06/2015 23:18 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 18/06/2015 23:48 |
re : Allumeur déco Rémy D200 |
 merci Genre comme ça ? |
|
| Geo42 19/06/2015 00:00 |
re : Allumeur déco Rémy D200 |
| bonsoir Tommy ok ce sera fait ;-) pour les deux points a graisser. Pour ce qui est de la capsule du logement de pignon , je n avais pas bien de matière pour mater. De plus l extrémité du pignon touchait la capsule ce qui explique pour laquelle je l'ai retournée et fait un joint. Je crains que ça "POP " alors...:-( Pour ce qui est du TOC, tu es bien train de me dire qu il faut que je rabate de la matière du toc sur le goupille? Et sans abîmer le TOC ? Je suis perplexe la ..... |
|
| Geo42 19/06/2015 00:04 |
re : Allumeur déco Rémy D200 |
| @ Jean J ai aspiré la capsule et tout se passe bien. ( déplacement de la tige et maintient de la tige quand blocaque avec la langue ;-) |
|
| jean (02) * 19/06/2015 09:49 |
re : Allumeur déco Rémy D200 |
| @geo42 Toi qui deviens un vrai spécialiste du delco remy, peux-tu me dire si c'est normal que j'aie du jeu vertical quand je tire l'axe des cames vers le haut, là où vient s'enficher le doigt du delco. Au moins 1/2 cm Jean02 |
|
| tommybolin 19/06/2015 13:03 |
re : Allumeur déco Rémy D200 |
| @Geo ,oui tu mates un peu, par ex à l'aide d'un chasse-goupille, la bordure du trou de goupille sur le toc afin de la sécuriser (normalement elle ne devrait pas bouger MAIS c plus prudent car les accélérations/décélérations agissent sur le toc et la goupille) pour celà il faut que la goupille soit bien sur en retrait dans son logement ;..un coup de chaque coté suffit..;-) c curieux pour ton pignon, il est + épais que l'original??.. | |
| Geo42 19/06/2015 13:25 |
re : Allumeur déco Rémy D200 |
| @Tommy Ok c est noté, je n aurai pas osé tapoté sur le toc. Et pour le pignon, eh bien euh...je ne les ai pas comparé compte tenu du mauvais état de l ancien :-( @Jean Eh bien, Tommy confirmera ou pas ,mais pour ma part pas de jeu vertical. Enfin jeu infime voir message du 15/06 18h08 par Tommy ( 1/10 eme c est tout) Et je ne serais "spécialiste" que lorsqu elle démarrera sans rien casser et sans POP ;-) |
|
| tommybolin 19/06/2015 16:23 |
re : Allumeur déco Rémy D200 |
| @Jean : oui c'est la fourchette de jeu indiquée dans le manuel d'atelier (page 6.135) | |
| Geo42 22/06/2015 21:46 |
re : Allumeur déco Rémy D200 |

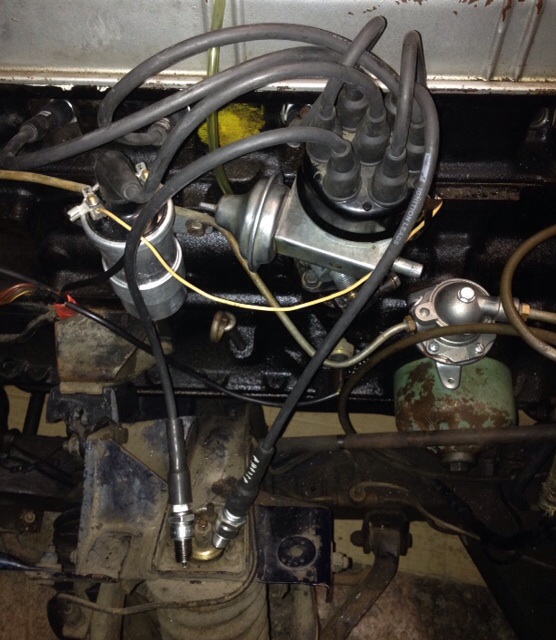

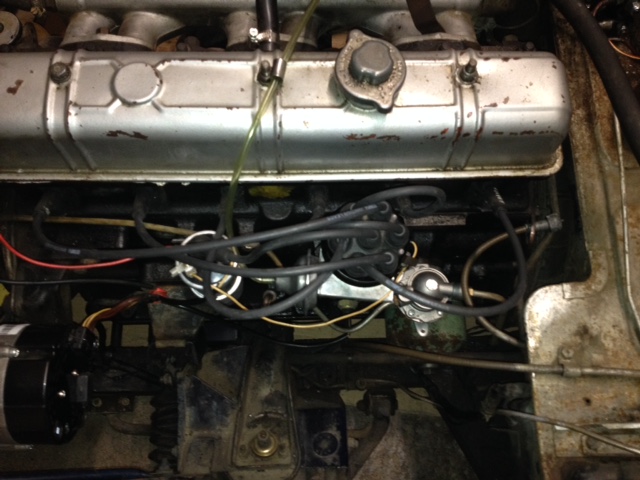

 Allumeur reposéet calage refait selon méthode Tommy... Mais le résultat est nul. :-( Repère poulie ok,point mort haut piston ok...et pourtant le doigt d allumeur pointe a l inverse de la roue! Et pas d étincelles aux bougies .... Je sèche après 4 calages la.. |
|
| tommybolin 22/06/2015 21:51 |
re : Allumeur déco Rémy D200 |
| bonsoir Geo , faut etre en compression au cyl N°1... donc fo refaire un tour de poulie;-)) | |
| Geo42 22/06/2015 22:16 |
re : Allumeur déco Rémy D200 |
| Bonsoir Tommy Mais si je refais un tour de poulie mon piston sera en bas ??!! Et je repris la méthode a la lettre que tu m as si bien expliquer sur un autre post .... En phase compression, c.-à-d piston en bas et en phase de montée ? Alors que la dernière fois fallait être en haut ? Non? |
|
| tommybolin 22/06/2015 22:30 |
re : Allumeur déco Rémy D200 |
| calé à 10° "before"(repère de droite sur poulie) ton piston sera ok presque au point mort haut en compression , et ton doigt d'allumeur pointera vers la roue et ça devrait allumer après le calage à la lampe témoin.. tu as bien réglé ton écartement de vis? on le refait en direct ?;-) | |
| jean (02) * 22/06/2015 22:32 |
re : Allumeur déco Rémy D200 |
| Bonjour. La poulie est en prise directe sur le vilebrequin, si ton repère de poulie est en haut, les pistons n°1 et n°6 sont en haut aussi. Tu as une chance sur deux que le 1 soit en fin de compression, donc étincelle. Si ce n'est pas le cas, faut refaire un tour de poulie et là le doigt sera bien positionné. |
|
| Geo42 22/06/2015 22:49 |
re : Allumeur déco Rémy D200 |
| @Tommy Tout a fait j ai bien fais avec le repérer before de droite ( cf post "module fllaher cramé)". c est gentil de ta proposition, mais j aimerais le faire "seul" et puis Oui réglage vis ok sur tête de came, puis repère poulie, puis pose de la lampe témoin, puis contact. ( ou elle était censée s allumer )! Bonsoir Jean02 je comprends qu avec un tour de plus mon doigt d allumeur sera dirigé vers la roue, mais mes pistons seront redescendus? Donc une étincelle pistons en bas ce n est pas jouable? Je réessayerai demain soir ou demain midi si j ai le temps avec un tour de poulie de plus pour bien dirigé le doigt. Mais je crains d avoir des surprises... |
|
| Philippe67 * 22/06/2015 23:01 |
re : Allumeur déco Rémy D200 |
| A Géo42 L'allumeur tourne deux fois moins vite que le moteur. Pour faire faire un demi tour à l'allumeur, il faut faire un tour de vilebrequin. Les pistons seront à la même place puisque le vilebrequin aura fait juste un tour. |
|
| tommybolin 22/06/2015 23:14 |
re : Allumeur déco Rémy D200 |

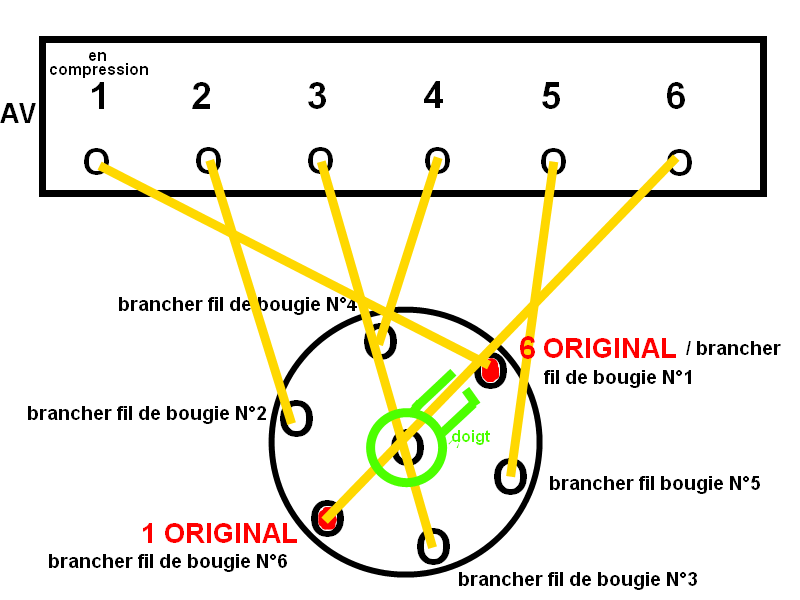

| oui tu étais décalé de 180° et allumais sur le N°6... Contact coupé, tu démontes la bougie du cylindre N°1 et tu colles un doigt sur l'orifice pour sonder la compression en bougeant la roue, boite en prise en 2ème, et tu amènes ta poulie sur le repère d'avance(10°) ton doigt d'allumeur devrais pointer vers la roue et tu reprends le calage à la lampe... qui initialement sera allumée ou pas...(si elle l'est : tu tournes le corps sens anti-horaire jusqu'à dépasser un peu son point d'extinction)...puis retour sens horaire => jusqu'au point d'allumage loupiote =>blocage vis transversale=>et Vrrooaarrr!! | |
| Geo42 23/06/2015 00:13 |
re : Allumeur déco Rémy D200 |
| Merci Philippe! Ok Tommy, c est une histoire de doigts en fait ;-) Vivement demain soir! |
|
| Greg38 * 23/06/2015 07:32 |
re : Allumeur déco Rémy D200 |
| Bonjour, voila un post très intéressant, je n'en suis pas encore la mais je me le met sous le coude. Merci Geo pour ce tuto beau boulot, et au autre pour leur aide. |
|
| Geo42 23/06/2015 08:01 |
re : Allumeur déco Rémy D200 |
| @Greg38 Merci beaucoup. La boucle sera bouclée quand j'aurais réalisé un calage correct ;-) et qu"elle fera Vrroaarrr ! Aux "followers" du fil: Théoriquement, même avec un mauvais calage, je devrais avoir une étincelle aux bougies ? (je veux dire bougie posée sur la masse du bloc pour examiner l'étincelle) ce qui là n'est pas le cas là, ni sur la bougie 1, ni la 6... |
|
| jean (02) * 23/06/2015 08:34 |
re : Allumeur déco Rémy D200 |

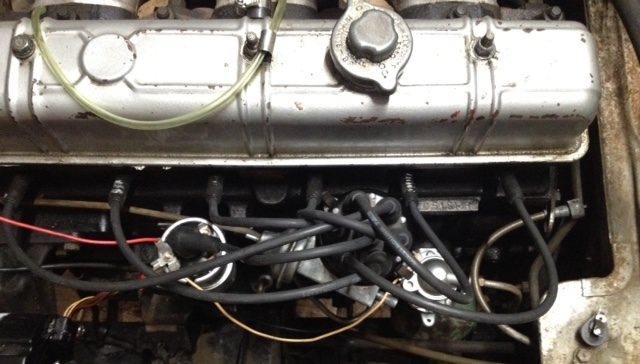

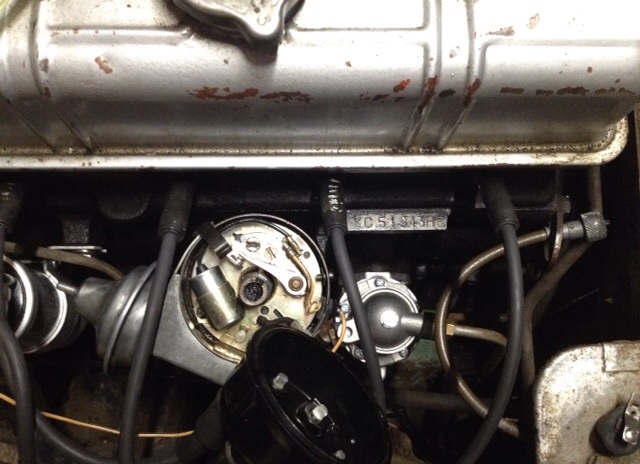

| Bonjour, Une chose qui m'inquiète un peu, c'est la position de ton allumeur sur ta photo d'hier. Si les fils de bougies n'ont pas été décalés sur la tête de delco, ton allumeur devrait être tourné beaucoup plus à droite. Pour dégrossir le problème, sors les bougies 1 et 6 et tu les poses sur une partie métallique. Tu amènes la poulie au PMH, tu mets le contact et tu tournes l'allumeur, tu devrais avoir une étincelle, c'est plus facile de tourner l'allumeur que le moteur. Tu as alors la position approximative de l'allumeur et tu refais un calage précis avec la méthode classique. Si pas d'étincelle, faut vérifier les branchements. |
|
| Geo42 23/06/2015 08:54 |
re : Allumeur déco Rémy D200 |
| Bonjour, Je suis d'accord avec toi Jean,à moi aussi la position de l'allumeur ne me va pas ( voir photo de mon allumeur sur le post " branchement allumage réglage avance" de SMITH il y a peu de temps ) Cette photo a été prise avant la réfection de mon allumeur. La rotation accentuée actuelle est due, je pense, à mon mauvais calage, car le doigt d'allumeur n'est pas positionné correctement vers la roue mais à l'opposé et j'ai due "compenser une erreur". Je pense que j'ai pris le PMH du piston (donc ca c'est ok) mais pas en phase de compression pour explosion, mais en phase de compression phase expulsion des gaz. Donc c'est à refaire car bien sûr l'étincelle à ce moment ne sert à rien... Et cela confirmerai tes dires précédents, ceux de Tommy et de philippe67. Ce soir je vais adotper ta méthode de vérification et après calage "made in Tommy", et théoriquement...Vrrroooaaarr ! |
|
| jean (02) * 23/06/2015 10:22 |
re : Allumeur déco Rémy D200 |

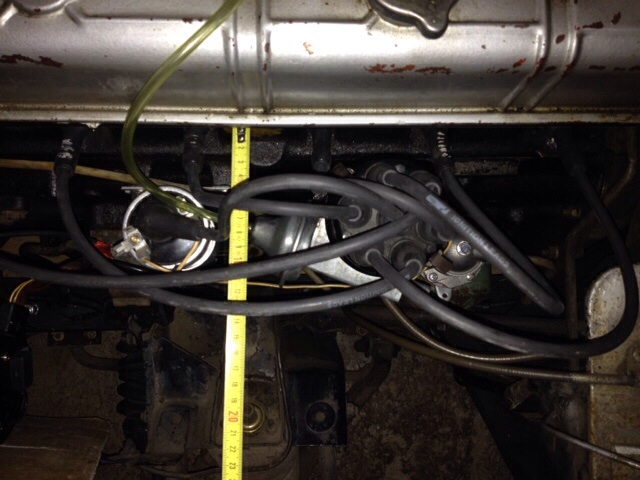

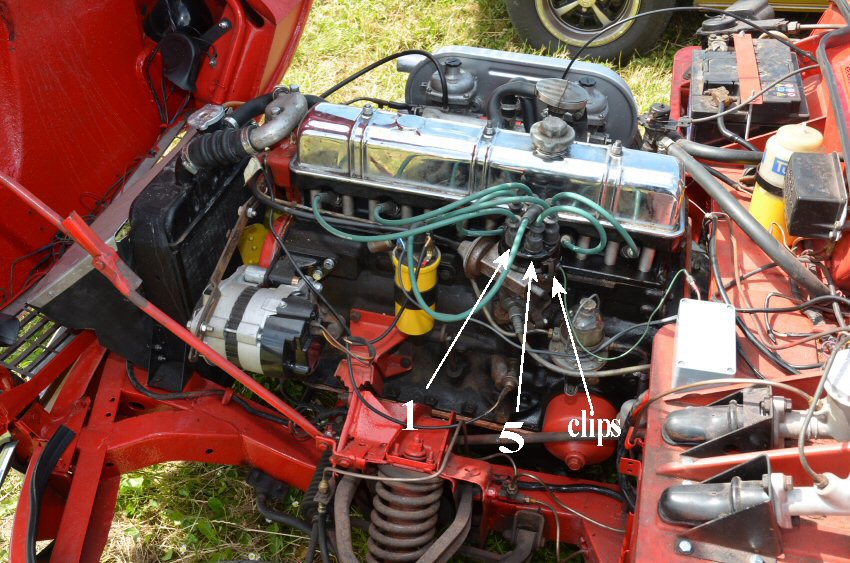

 A quelques degrés près, tu devrais avoir la même position. C'est la position préconisée par Triumph. Sur certains moteurs, j'ai vu les fils de bougies décalés d'un cran dans le sens trigonométrique (sens inverse des aiguilles d'une montre) , et forcément, l'allumeur décalé de 60° dans le même sens pour compenser. Moi je ne pourrais pas car la sortie du câble du compteur viendrait buter contre la cloche en verre de la pompe à essence. |
|
| Geo42 23/06/2015 12:57 |
re : Allumeur déco Rémy D200 |
| Merci pour la photo Et explications Jean Cela ressemble déjà beaucoup plus a la position de mon allumeur avant démontage. Je vous tiens au courant ce soir. |
|
| Geo42 23/06/2015 13:42 |
re : Allumeur déco Rémy D200 |

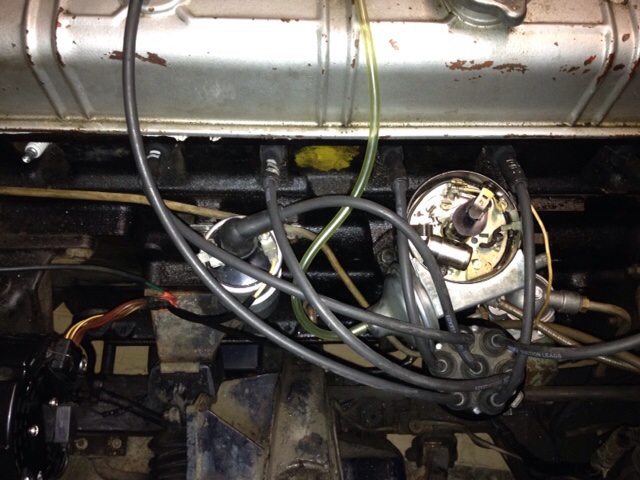

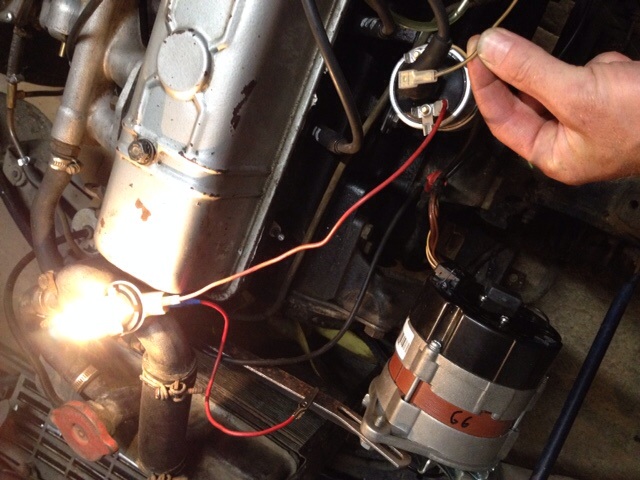

| Alors voilà j'ai repris le calage ce midi malheureusement je n'ai toujours pas d'étincelles... Et lorsque je mets une bougie directement au fil haute tension sortie bobine, toujours pas d'étincelles avec masse sur bloc moteur; cependant la bobine est bien alimentée en plus après contacts. J'ai donc essayé avec l'ancienne bobine que j'avais conservé le problème reste identique.... |
|
| tommybolin 23/06/2015 16:05 |
re : Allumeur déco Rémy D200 |
| bonjour Geo , si tu n'as pas d'étincelle soit tes vis ouvrent bien sur le pic des cames mais ne se "recollent" pas lors de la rotation de l'arbre de l'allumeur ou bien les contacts de tes vis platinées neuves sont très légèrement oxydées et le courant ne passe pas (pb déjà vécu avec des bougies de préchauffage neuves....) dans ce cas : "tirer" un bout de papier de verre (usé de préf) très fin entre les vis et bien nettoyer les contacts après (alcool/white);-) | |
| Geo42 23/06/2015 16:19 |
re : Allumeur déco Rémy D200 |
| Ah oui? Sur des neuves? Et comment expliquer l'absence d étincelle en sortie de la bobine alors?? Je veux dire avec bougie direct au fil principal de la HT?? |
|
| tommybolin 23/06/2015 16:19 |
re : Allumeur déco Rémy D200 |
 |
|
| tommybolin 23/06/2015 16:31 |
re : Allumeur déco Rémy D200 |
| c'est l'action de l'ouverture des vis qui entraine une interruption de courant sur le primaire et cause la décharge en haute tension au plot central puis au bougies.. refait les tests comme indiqué si pas bon essaie avec le vieux condo | |
| Geo42 23/06/2015 16:42 |
re : Allumeur déco Rémy D200 |
| Euh de mémoire les deux cosses se touchent sur le support en plastique .... Ce n est pas le bon montage ??? | |
| tommybolin 23/06/2015 17:17 |
re : Allumeur déco Rémy D200 |
| oui les 2 cosses se touchent normalement mais sont isolées du support qui est le corps du contact fixe et donc relié à la masse ...c'est peut etre un effet d'optique mais j'ai pensé à çà en zieutant ta photo.. on dirait que la cosse touche le support?? | |
| Geo42 23/06/2015 17:30 |
re : Allumeur déco Rémy D200 |
| Je me remets sur la gt6 vers 21h ( suis encore sur la route) , je te tiens informé ( je prendrai juste une photo en arrivant pour mieux voir de dessus ) ;-) Mais je ne pense ps que les connecteurs touchent le support fixe ... |
|
| Geo42 23/06/2015 17:53 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 23/06/2015 17:54 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 23/06/2015 17:55 |
re : Allumeur déco Rémy D200 |
 |
|
| tommybolin 23/06/2015 18:50 |
re : Allumeur déco Rémy D200 |

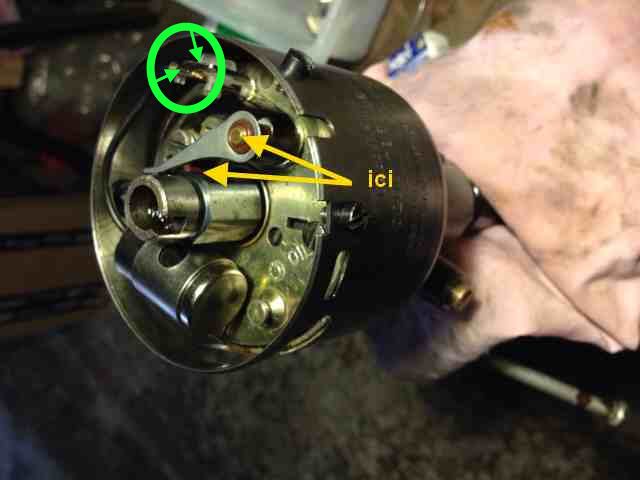

| désolé Géo mais ya beaucoup trop de graisse sur ton axe-pivot de contact mobile...oui je sais cémoikikitelédit..mais je me suis mal exprimé ..fallait en mettre un poil sur l'axe avant enfilage du contact..;-)Sinon çà touche pas semble t-il! | |
| jean (02) * 23/06/2015 19:12 |
re : Allumeur déco Rémy D200 |
| au point où tu en es, achète toi un multimètre, et en position ohm-mètre, mesure les résistances, attention : contact coupé ! C'est basique comme montage, tu vas finir par trouver. |
|
| Geo42 23/06/2015 19:17 |
re : Allumeur déco Rémy D200 |
| @Tommy Quand je lubrifie je ne fais pas semblant.... @Jean j ai déjà un multimètre , je commence par mesurer ma bobine ? Je dois trouver 1,5 komhs a ses bornes c est ça ?? |
|
| Geo42 23/06/2015 19:24 |
re : Allumeur déco Rémy D200 |
| En position 2kohms ,j ai 1,1 puis 1,6 puis 1,499 etc ça varie et surtout , l affichage ne tiens pas, curieux | |
| Geo42 23/06/2015 19:35 |
re : Allumeur déco Rémy D200 |
| Graisse nettoyées pour en laisser le minimum syndical! Contacte passés au P600... Qu est ce que je pourrais bien toucher pour que ça marche ? Lol 12v a l entrée de la bobine c est déjà bien non ? Si mon calage se fait "bien" avec la lampe c est que le reste devrait marcher nan? Je vais mettre le vieux condi.... |
|
| tommybolin 23/06/2015 19:43 |
re : Allumeur déco Rémy D200 |
| ça marchait avant donc la bobine doit etre ok pour moi Test 1 : ta lampe témoin était branchée sur la borne moins de la bobine déplace- la et rebranche sur la cosse raccordée directement sur les vis( en bout du fil blanc filet noir) et la masse as-tu du jus? | |
| Geo42 23/06/2015 19:51 |
re : Allumeur déco Rémy D200 |
 Oui car marchait avant donc une fois encore c est de ma faute :-( Ok je vais faire ça Oui c est ok Tommy... |
|
| tommybolin 23/06/2015 19:59 |
re : Allumeur déco Rémy D200 |
| là tu es branché sur la borne CB sur la bobine mais c'est ok aussi branché sur la cosse coté delco (parfois le fil se coupe au niveau du noeud..) tu confirmes? | |
| Geo42 23/06/2015 20:06 |
re : Allumeur déco Rémy D200 |
| Oui le fil avec le nœud est bien branché côté cote Delco et rejoints l allumeur pour être en contact avec le fil du Condo sur le support en plastique lui même sur la platine. Je précise que mon calage doit être bon actuellement. Avant démontage j avais fais des repère ( allumeur / bague de serrage) et je suis pile devant. |
|
| tommybolin 23/06/2015 20:13 |
re : Allumeur déco Rémy D200 |
| ok ton cyl N°1 est bien en compression ? doigt pointé coté roue? |
|
| tommybolin 23/06/2015 20:22 |
re : Allumeur déco Rémy D200 |
| au fait concernant la bobine : normalement sur GT6MK2 c'est une 12V classique donc environ 3ohms entre les bornes CB et + si tu as une bobine qui fait environ 1,5ohms tu peux la monter mais elle doit etre obligatoirement couplée à une résistance ballast (souvent montée sur le corps meme ou proche) | |
| Geo42 23/06/2015 20:24 |
re : Allumeur déco Rémy D200 |
| Tommy j ai l impression que mon cylindre comprime quand mon doigt d allumeur indique le cylindre 6!!!!! | |
| Geo42 23/06/2015 20:27 |
re : Allumeur déco Rémy D200 |
| Va ptet falloir ressortir l allumeur nan ? | |
| tommybolin 23/06/2015 20:31 |
re : Allumeur déco Rémy D200 |
| pour simplifier la procédure ,démonte la bougie du cyl N°1 pose ton doigt dessus et fait tourner le vilo (avec une clé sur la vis centrale de la poulie de vilo, mais toujours dans le sens des aiguilles) pour ressentir la compression; puis dès que tu es certain d'en avoir, amène ta poulie réglée à 10° | |
| Geo42 23/06/2015 20:34 |
re : Allumeur déco Rémy D200 |
| Je confirme c est le 6 sniff | |
| tommybolin 23/06/2015 20:42 |
re : Allumeur déco Rémy D200 |
| si çà ce confirme après sondage de la compression "au doigt"... une explication : le toc est monté à 180° sur l'arbre de l'allumeur il faut le tourner d'1/2 tour et regoupiller avec goupille NEUVE;-(( compare la position des traces laissées par le toc et l'orientation du doigt sur le vieil arbre & le nouveau | |
| tommybolin 23/06/2015 20:49 |
re : Allumeur déco Rémy D200 |
| OU déplacer les fils de bougies le plot N°6 sur la tete devient le N°1 donc brancher le fil de bougie N°1dessus puis dans le sens anti-horaire brancher les bougies 5-3-6-2-4 | |
| Geo42 23/06/2015 20:51 |
re : Allumeur déco Rémy D200 |
| il n'y a pas suffisamment de traces restantes pour comparer mais mécaniquement ça s'explique et je pensais la même chose du montage a l envers Putain quel con:-( Et si j avais mieux lis le doit dans le trou j aurais perdu moins de temps !! Allez je le sors et vais manger , ça donne faim ces " conneries " |
|
| tommybolin 23/06/2015 20:58 |
re : Allumeur déco Rémy D200 |
| Attention Geo ccernant le logement de goupille es-tu certain que tu vas retrouver un alésage parfaitement aligné toc/arbre en le décalant si c pas le cas il faut réajuster le perçage...perso j'essaierai de simplement décaler les fils de bougies...et le pb est réglé | |
| Geo42 23/06/2015 21:01 |
re : Allumeur déco Rémy D200 |
| Le truc qui m embête, c est que je ne pige pas le lien avec l absence d étincelle aux bougies.... Je comprends que l inversion des fils peut théoriquement résoudre le problème 153624 , le 6 devient le 1 etc... Si le toc n est plus aligné ar un demain tour c est que le mec qui me l a fait a mal percé ? Non? |
|
| tommybolin 23/06/2015 21:11 |
re : Allumeur déco Rémy D200 |
| si le trou est percé d'équerre et au centre de l'arbre et du toc ça devrait etre ok sinon..pas ok à mon avis (il faut repercer un poil+ gros..) | |
| Geo42 23/06/2015 21:17 |
re : Allumeur déco Rémy D200 |
| L allumeur est redepose. Je vais sortir la goupille et tourner le toc et on verra. Mais avant comment expliques tu l absence d étincelle? que l'étincelle ne se fasse pas au bon moment contenu du décalage de 180° je comprends mais qui n'il n y en ait pas du tout quand j approche ma bougie du bloc moteur c curieux non ? Le perçage a été réalisé par une machine....on peut espérer que ce soit d équerre ? |
|
| tommybolin 23/06/2015 21:18 |
re : Allumeur déco Rémy D200 |
| pour tester ton étincelle HT tu mets un fil de bougie sur le plot central sur la tete et tu branche une bougie au bout du fil bougie posée sur une masse (le bloc par ex) tu refixes la tete sur le delco, tu mets le contact et tu tournes le corps du delco sur lui-meme ta bougie devrait donner... | |
| tommybolin 23/06/2015 21:20 |
re : Allumeur déco Rémy D200 |
| pour l'alignement tu devrais pouvoir le voir à l'oeil | |
| Geo42 23/06/2015 21:44 |
re : Allumeur déco Rémy D200 |
| Très bien.... Expérience a faire alors avant de faire sauter la goupille. Je vais y retourner pour faire ce test , ça me chagrine. Ok merci Tommy pour ton accompagnement et ta patience:-) |
|
| tommybolin 23/06/2015 21:48 |
re : Allumeur déco Rémy D200 |
| ,No souci ;-)) c le test proposé par jean plus haut | |
| Philippe67 * 23/06/2015 22:01 |
re : Allumeur déco Rémy D200 |
| Bonsoir les chefs. Je ne sais pas comment s'est foutu sur la Gt6 mais sur la spit pour décaler le delco de 180 degrés, il suffit de sortir le pignon dentraînement et le tourner d'un demi tour. Ca me paraît beaucoup plus sur que de dégoupiller le toc en espérant que ça retombe dans l'alignement. |
|
| tommybolin 23/06/2015 22:08 |
re : Allumeur déco Rémy D200 |
| bonsoir, ben oui bien vu philippe ;-) (idem spit) avec juste un recalage papier éventuel à reprendre sur le pied d'allumeur | |
| Geo42 23/06/2015 22:19 |
re : Allumeur déco Rémy D200 |

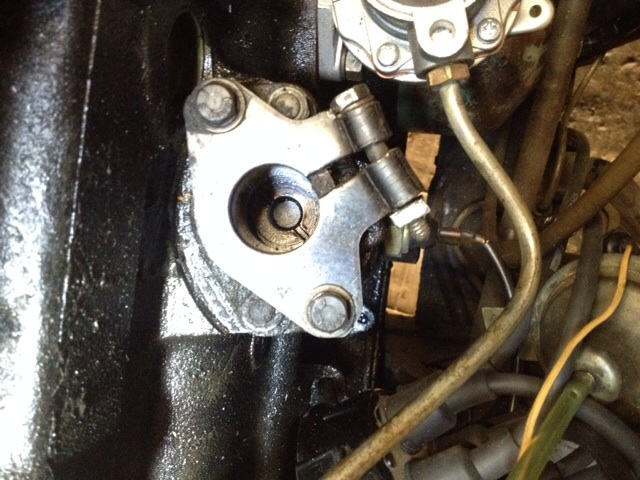

| Bonsoir Philippe Tu parles du pignon en haut de la pompe a huile ? Celui qu'on voit dans le trou du bloc? |
|
| Philippe67 * 23/06/2015 22:29 |
re : Allumeur déco Rémy D200 |
| Oui. Pour le sortir il faut devisser les deux vis du support d'allumeur et déposer celui ci en essayant de conserver le joint papier qui sert de réglage d'épaisseur intact. Après , il faut bien repérer la position du pignon et le sortir. En sortant, comme c'est une taille oblique' il va tourner. C'est pour ça qu'il faut repérer la position avant d'y toucher. Ensuite, il faut le tourner d'un demi tour et le remettre en place. Attention il va également tourner en rentrant. S'assure qu'à la fin, il a bien fait exactement un demi tour. Si le joint papier est intact, il n'y a qu'a remettre le support avec les deux vis. Si le joint est hs, il y a une procédure de réglage un peu complexe à mettre en oeuvre. |
|
| tommybolin 23/06/2015 22:43 |
re : Allumeur déco Rémy D200 |
| oui et sur la GT6 tu peux peut-etre meme mesurer le jeu existant au niveau du pied d'allumeur avant la dépose afin de refaire un joint de la meme épaisseur si les joints originaux s'abiment au démontage...regarde autour du pied sur sa face rectifiée supérieure (celle qui repose sur les joints papier) il me semble qu'il y a un déport qui permet de prendre la cote au jeu de cales entre pied et bloc moteur ?.... à la repose bien engager le pignon comme dit Phil et bien faire gaffe aussi que son toc (symétrique celui-là) est bien engagé sur celui de l'arbre de pompe à huile!!! donc descendu à fond | |
| Philippe67 * 23/06/2015 22:46 |
re : Allumeur déco Rémy D200 |
| Je précise que c'est comme ça sur la spit. je n'ai jamais fait cette opération sur une Gt6. Mais Tommybolin me reprendra si c'est différent. |
|
| Geo42 23/06/2015 22:51 |
re : Allumeur déco Rémy D200 |
 Oui la procédure de réglage je l ai lu dans le manuel et effectivement ce n est pas une cine cure ! ( doute sur l horographe la ) C est presque moins compliquer de dégoupiller :-) Je viens de pratiquer la méthode suivante ( Pour Jean et Tommy ) ( voir photo) Une seule étincelle arrive a la bougie Numero 6. Donc l étincelle arrive en 6 quand il y a expulsion des gazs .... Bref ça ne peut rien faire. |
|
| tommybolin 23/06/2015 22:53 |
re : Allumeur déco Rémy D200 |
| oui philippe c idem sur les GT et le pignon est ptet bien identique!! | |
| tommybolin 23/06/2015 22:56 |
re : Allumeur déco Rémy D200 |
| n'oublies pas que le N°6 a changé de nom ...:s'appelle maintenant N°1 en compression.... | |
| Geo42 23/06/2015 23:01 |
re : Allumeur déco Rémy D200 |
| Pffff je ne saisi plus quoi faire, dégoupiller? Depignoner ( ça vient de sortir )? Ou tout caler a L'envers ?? Faudrait ptet caler a l envers et voir si elle tourne déjà ? Qu en dites vous? |
|
| tommybolin 23/06/2015 23:04 |
re : Allumeur déco Rémy D200 |
| comme je t'ai dit je tenterais de décaler les fils ;-) | |
| Geo42 23/06/2015 23:18 |
re : Allumeur déco Rémy D200 |
| Alors une tentative sera faite demain soir.... Bonne soirée a tous Geoffrey |
|
| tommybolin 23/06/2015 23:23 |
re : Allumeur déco Rémy D200 |
| ok bonne soirée ;-) | |
| Geo42 24/06/2015 07:33 |
re : Allumeur déco Rémy D200 |
| Bonjour Après relecture, j ai besoin d explication pour : "tommybolin 23/06/2015 20:22 re : Allumeur déco Rémy D200 au fait concernant la bobine : normalement sur GT6MK2 c'est une 12V classique donc environ 3ohms entre les bornes CB et + si tu as une bobine qui fait environ 1,5ohms tu peux la monter mais elle doit etre obligatoirement couplée à une résistance ballast (souvent montée sur le corps meme ou proche)" LA bobine est neuve de,chez Bastuck. J ai bien pris celle qui correspondait a une Gt6 Mk2. D origine, il n y pas de résistance ballast sur la gt6 Mk2? Quelle influence la résistance ballast a t elle ? Et pourquoi Bastuck vends une bobine sous dimensionnées alors ? la mesure doit elle s effectuée contact mis ou pas ? Qui peux me confirmer qu il faut bien être en position de 2kohms sur multimètre ? L affiche de la valeur mesurée a l écran est il permanent ou d une seconde a peine ? Merci Geo |
|
| Philippe67 * 24/06/2015 07:42 |
re : Allumeur déco Rémy D200 |
| Bonjour La mesure sur une bobine 12V doit donner 3ohm stable sur une bobine débranchée |
|
| jean (02) * 24/06/2015 08:38 |
re : Allumeur déco Rémy D200 |
| Bonjour Géo42. Quand tu mesures la résistance entre les deux petites cosses de la bobine, enlève toutes les prises y arrivant. L'ohm-mètre doit être sur le calibre le plus petit pour avoir de la précision. Tu devrais trouver 3ohms (ce que j'espère pour toi). Donc si elle reçoit du 12v en permanence, elle consommera 12/3 = 4 ampères et dissipera une puissance de 12x4 = 48Watts. Mais quand le moteur tourne, les vis platinées ne sont fermées que 2/3 du temps environ, d'où une dissipation calorifique de 32W environ. Donc elle chauffe un peu. En fait c'est un peu plus compliqué que ça car il y a des courants transitoires. Si le primaire de la bobine fait 1,5 ohm, tu recommences les calculs, tu trouveras le double pour la puissance dissipée, et c'est trop et inutilement trop. C'est pour ça qu'ils mettent une résistance ballast de 1,5 ohm en série pour revenir à 3ohms. Ceux qui ont une résistance ballast ont un contact au niveau du contacteur de démarrage qui la court-circuite quand le démarreur est actionné, donc double consommation. Ca donne une pêche supplémentaire pendant quelques secondes lorsque l'on démarre et que la tension de la batterie tombe à 9 ou 10V. C'est prévu pour faciliter le démarrage. Quand tu fais la mesure, appuie bien sur les pinces crocodiles car 3 ohms c'est peu, et il faut des contacts francs avec l'ohm-mètre. Quant à ton problème de décalage, décale des fils de 180° tout simplement. PS 1 : tu vas battre le record du nombre de messages sur un fil, mais la voiture va rouler ! PS2 : j'ai enfin trouvé un ressort de masselotte dans la bourse aux pièces de Quivières, mais il a fallu que j'achète un vieux delco entier Jean02 |
|
| Geo42 24/06/2015 09:06 |
re : Allumeur déco Rémy D200 |
| @Jean et Philippe67 Je prendrais la photo de ma mesure ce midi. A mon multimetre, ce ne sont pas des pinces crocos mais des "stylo pointes". Peut etre est ce la raison pour laquelle je n'arrive pas à avoir un affichage stable? Je vous tiens au jus ! Ps: un record ? loin de moi cette idée..j 'aurai aimé finir en beauté apres la réfection de l'allumeur snifff mais nan ! Ps2 : un seul ressort Jean ?Il ne t'en fallait pas 2 ? |
|
| jean (02) * 24/06/2015 10:31 |
re : Allumeur déco Rémy D200 |
| certains multimètres digitaux ont des difficultés à mesurer des résistances inductives et entrent en oscillation, effectivement. Essaie plusieurs calibres |
|
| Geo42 24/06/2015 11:58 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 24/06/2015 15:50 |
re : Allumeur déco Rémy D200 |
 Toujours rien. Désespèrant... |
|
| tommybolin 24/06/2015 16:06 |
re : Allumeur déco Rémy D200 |
| bonjour Geo il faut reprendre par étapes, et pas sur que tes fils soient bien positionnés..;-) reprends la prise de la compression au cyl N°1 au doigt et amène ta poulie sur le repère 10° before en fin de compression ne revient pas en arrière si tu dépasses le point mais refait un tour sens horaire | |
| Geo42 24/06/2015 16:09 |
re : Allumeur déco Rémy D200 |
| Bonjour Tommy, Le vrai cylindre numéro 1 ? vers le ventilo ? ou le 6, devenu le 1 par défaut ? Pour infos je suis encore au bureau, donc je m'y remets ce soir.. |
|
| tommybolin 24/06/2015 16:29 |
re : Allumeur déco Rémy D200 |
| non le vrai N°1 a l'AV du moteur ,le cylindre ne change pas, en fait ce qui change c'est la numérotation des plots de la tete de delco et la position des fils pour se conformer à l'orientation du doigt du delco qui devient la base de l'opération quand ton cyl N°1 est bien calé en compression poulie sur le repère d'avance 10°"before", le doigt est désormais orienté à l'opposé donc pointant vers le plot du cyl N°6 original sur la tete ensuite il faut tourner légèrement et positionner le corps du delco dans un sens ou dans l'autre pour que le plot du cyl N°6 original de la tete soit bien aligné en face avec ton doigt (soulever la tete pour controler )ensuite tu branche ton fil de bougie N°1 dessus... on voit ce soir pr la suite;-)) | |
| Geo42 24/06/2015 16:51 |
re : Allumeur déco Rémy D200 |
| Pourtant j'ai bien modifié la position de mes fils, sens anti horaire et tout et tout.. J'ai mis le 6 en compression avec repere before 10°et le doigt pointait vers la roue, donc j'ai mis le fil 6 sur le plot qui était en face du doigt.... OK Tommy et...Merci ! |
|
| tommybolin 24/06/2015 17:14 |
re : Allumeur déco Rémy D200 |
 |
|
| jean (02) * 24/06/2015 17:14 |
re : Allumeur déco Rémy D200 |
| d'après la photo, tu as bien remis les fils de bougies correspondant à une erreur de 180° du bas du delco. Repars à zéro pour la cheklist. : Etincelles ? Arrivée d'essence ? Sur ma GT6, j'ai des compressions très faibles (entre 7 et 8 à froid) et elle part au quart de tour et tourne comme une horloge. Il n'y a aucune raison pour que la tienne n'en fasse pas autant. |
|
| tommybolin 24/06/2015 17:19 |
re : Allumeur déco Rémy D200 |
| Geo T branché 1-5-2-6.. et non 1-5-3-6..il me semble d'après la photo;-) | |
| jean (02) * 24/06/2015 17:20 |
re : Allumeur déco Rémy D200 |
| Ooooops .... pas du tout d'accord, 1,5,3,6,2,4, dans le sens anti-horaire (trigonométrique) , pas comme sur le dessin | |
| tommybolin 24/06/2015 17:25 |
re : Allumeur déco Rémy D200 |
| bonjour jean, EXACT!! ben oui je me suis gouré en plein là... on peut pas l'effacer,???;-(( sens anti horaire de rigueur!! j'vai de ce pas en décapsuler une.... | |
| jean (02) * 24/06/2015 17:34 |
re : Allumeur déco Rémy D200 |
| Remarque que vu du dessous, c'est bon !! :-) | |
| Geo42 24/06/2015 17:48 |
re : Allumeur déco Rémy D200 |
| Vous êtes "adorables..." Je vais m y perdre la lol ( me suis déjà perdu tout seul) Bon vivement 21h que je m y recolle ! |
|
| tommybolin 24/06/2015 17:53 |
re : Allumeur déco Rémy D200 |
| en attendant ben j'en redécapsule encore une... tiens..ça m'apprendras à dessiner des cooonnneries;-) | |
| Geo42 24/06/2015 17:59 |
re : Allumeur déco Rémy D200 |
| @Jean qd je fais tourner l allumeur manuellement j ai une étincelle , faible je trouve mais je l ai. ( voir 23/06 22h51 ) Essence oui sur ! Je la noie titine la. Mais bon sang pourquoi pas d étincelles quand je colle une bougie sur la masse en démarrant avec le solénoïde? J aurai presque envie de remettre les vieilles vis platinées ! Mais nous sommes d accord une chose a la fois. A tth.... |
|
| jean (02) * 24/06/2015 18:38 |
re : Allumeur déco Rémy D200 |
| Ca devient une énigme ce geo42 !!! Es-tu sûr de ton condensateur ? J'en avais acheté 2 chez Rimmer, direction poubelle. Ils avaient bien une valeur de 0,3 uF (je crois) en mesurant au multimètre, mais l'armature intérieure bougeait et ne faisait plus contact avec le corps du condensateur. Ca faisait cloc cloc dedans quand on le secouait. C'est du m....... in china. J'ai mis longtemps avant de m'en apercevoir. Le moteur démarrait difficilement. Il faut savoir que sans condensateur, tu peux avoir une étincelle, mais anémique voire inexistante. Là l'étincelle doit bien claquer et se voir (pas en plein soleil). J'ai mis un vieux condo trouvé dans une casse. Mais c'est quand même bizarre que ton moteur ne tousse même pas. Tourne un peu ton delco vers la droite, comme tu avais avant. Sur ta dernière photo il me parait trop parallèle au moteur. Mais que tu sois + ou - 10° par rapport au bon calage, ça doit tousser. |
|
| tommybolin 24/06/2015 18:48 |
re : Allumeur déco Rémy D200 |
| oui comme dit Jean essaie d'actionner le démarreur tt en variant la position du corps du delco et elle devrait craquer...ensuite tu pourras reprendre ton calage statique plus finement avec la lampe témoin et oui remet plutot le condo original et pas la cochochinoiserie.... | |
| tommybolin 24/06/2015 18:55 |
re : Allumeur déco Rémy D200 |
| le linguet ressort du doigt touche bien son charbon sous la tete ?? (a écarter modérément ) tu dois sentir une pression légère qd tu remets la tete en place... | |
| Geo42 24/06/2015 19:39 |
re : Allumeur déco Rémy D200 |
| Je vais finir par saouler le forum si ça continues :-( Condo remplace par celui que j ´ avais lorsque j ai acheté la voiture. Vis platinées neuves. Je viens de Re remettre mon faisceau selon les normes trigo. Photo suit: ( oui je m'y suis recollé avant 21h je ne tiens pas en place..) C est tout bon les chefs? |
|
| Geo42 24/06/2015 19:55 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 24/06/2015 19:57 |
re : Allumeur déco Rémy D200 |
 |
|
| jean (02) * 24/06/2015 20:04 |
re : Allumeur déco Rémy D200 |
| heu...............t'aurais pas oublié de mettre le doigt quand même ? | |
| Geo42 24/06/2015 20:11 |
re : Allumeur déco Rémy D200 |
| Euh nan....:-) Bon j ai essaye de pivoter l allumeur ( butée Max droite butée Max gauche ) tout en ayant le doigt sur le solénoïde. Rien. |
|
| tommybolin 24/06/2015 20:12 |
re : Allumeur déco Rémy D200 |
| yes! au fait ta bobine est bien branchée avec la borne moins reliée au delco?? |
|
| Geo42 24/06/2015 20:20 |
re : Allumeur déco Rémy D200n |
| Bon j ai des news... Avec les anciennes vis platinées elle tourne putain elle TOURNE ...!!! |
|
| tommybolin 24/06/2015 20:27 |
re : Allumeur déco Rémy D200 |
| ahh la pékinoiserie...un bon coup de masse dessus nan? peut-etre un pb de mise à la masse avec ces vis(vernis de protection?)... passer un coup de papier de verre sur le support fixe à l'endroit où il se monte sur la platine | |
| ollin01 * 24/06/2015 20:41 |
re : Allumeur déco Rémy D200 |
 Geo42 et tommybolin |
|
| Geo42 24/06/2015 20:52 |
re : Allumeur déco Rémy D200 |
| Quel joli ralenti qui oscille de 100 Tours a peine maintenant ....!!! Certes un poil haut mais je verrais plus tard. Ok je vais faire ça et demain je remonterai mes nouvelles vis préparées made IN France ....!! Bon now moi aussi j en décapsule une ! Dommage que vous ne soyez pas la, on aurait pu prendre l apéro ensemble!! |
|
| tommybolin 24/06/2015 21:04 |
re : Allumeur déco Rémy D200 |
| Cheers!!:-)) bon ben Taurapluka caler Opoil..! | |
| Geo42 24/06/2015 21:10 |
re : Allumeur déco Rémy D200 |
| Vi, Et du coup ptet me remettre dans le bon sens de calage ??? 909 | |
| Philippe67 * 24/06/2015 21:34 |
re : Allumeur déco Rémy D200 |
| Ben voilà, maintenant qu'elle est désenvoutée, yapuka tout ranger dans le bon ordre. Bravo pour la patience ;-) |
|
| Geo42 24/06/2015 22:06 |
re : Allumeur déco Rémy D200 |
| :-) Quand on aime ! merci a toi aussi Philippe. |
|
| jean (02) * 25/06/2015 06:40 |
re : Allumeur déco Rémy D200 |
| une victoire à l'arraché ! Pour finir, j'aimerais bien que tu m'envoies une photo de ton allumeur quand tu auras fait le calage pour visualiser l'angle par rapport au moteur, ça m'intéresse, et me dire combien tu consommes d'essence. jean02 |
|
| Geo42 25/06/2015 08:25 |
re : Allumeur déco Rémy D200 |
| @Jean Bonjour Jean Ok pour la photo après calage o poil ;-) En ce qui concerne la consommation, je n'ai pas beaucoup roulé jusqu'à présent mais mon dernier trajet d 'environs 200 kms me situait entre 9 et 10l (petite route de campagne). Et merci à toi aussi de ton aide. @Ollin Merci de nous avoir " suivi" ! |
|
| jean-yves 44 25/06/2015 11:59 |
re : Allumeur déco Rémy D200 |
| Bonjour à tous. Oui, bravo geo42 et tommybolin. il faudrait presqu'un tuto sur l'allumeur cela pourrait servir à plus d'uns?  JYP |
|
| jean (02) * 25/06/2015 12:06 |
re : Allumeur déco Rémy D200 |
| Bonjour @geo42 Je propose que l'Amicale te décerne une médaille pour le fil le plus long de l'année : 270 messages en moins d'un mois. J’exclus les vieux fils qui ont été réveillés. Jean02 |
|
| jean (02) * 25/06/2015 12:10 |
re : Allumeur déco Rémy D200 |
| Ah ben non je n'avais pas vu que tu n'étais pas membre, faudra prendre ta cotise ! | |
| Geo42 25/06/2015 12:56 |
re : Allumeur déco Rémy D200 |
| Merci Bcp Jean Yves C est toujours plus facile de se lancer lorsque l on a de l aide! Après faut avoir envie de travailler avec ses mimines;-) Oui un tuto pourquoi pas car il y a du tri a faire dans ce fil , de plus sa longueur va ptet en rebuter certains.... @Jean02 Lol merci Bcp mais il n y avait pas de recherche à battre un record mais j'aime comprendre et que ça marche ! Euh oui c est vrai non membre car je suis arrive assez récemment sur le forum 6/8 mois je crois, et au début je lisais Bcp les posts pour " m imprégnait " avant de poser des questions et parfois, qq conseils. |
|
| tommybolin 25/06/2015 13:14 |
re : Allumeur déco Rémy D200 |
| @guy & jean-yves merci à vs! (yes un tuto made by JYP)...avec l'aide et les conseils judicieux et les yeux avisés de Jean et philippe entre autres...;-) AAh Geo.... elle nous en a fait voir ta "bichette" !!!!! lol;-)) | |
| Geo42 28/06/2015 20:49 |
re : Allumeur déco Rémy D200 |
| Bonsoir Bonsoir ! Comme promis une photo après un bon calage. Un essai est prévu bientôt... |
|
| Geo42 28/06/2015 20:54 |
re : Allumeur déco Rémy D200 |
 |
|
| Geo42 28/06/2015 20:56 |
re : Allumeur déco Rémy D200 |
 C est juste pour mieux se représenter la position de l allumeur Dédicace a Jean02 |
|
| collette 28/06/2015 21:39 |
re : Allumeur déco Rémy D200 |
| Très belle réalisation mais je verrais mieux la bobine éloignée du bloc moteur qui la réchauffe inutilement. La mienne est montée près des maitres cyl . Conduite à gauche bien entendu . Pierre | |
| Geo42 28/06/2015 21:58 |
re : Allumeur déco Rémy D200 |
| Bonsoir Colette Je note cependant n'est-ce pas l'emplacement d'origine? Quelles conséquences si la bobine chauffe trop? |
|
| collette 28/06/2015 22:04 |
re : Allumeur déco Rémy D200 |
| Non ce n'est pas son emplacement d'origine bien sûr , mais la bobine en travaillant dégage dèja une certaine température et le fait de la retirer du contact du bloc moteur ne peut que la conforter. Pierre | |
| jean (02) * 28/06/2015 22:05 |
re : Allumeur déco Rémy D200 |
| bonjour, l'allumeur a effectivement le même angle que sur la mienne maintenant. Ca me rassure. Ta GT6 a-t-elle beaucoup de km ? Je viens de m'apercevoir que mon vilebrequin a du jeu longitudinal, environ 0.30 ou 0.35 mm ça dépasse la norme, encore un souci pour moi. Depuis que j'ai la voiture, je n'avais pas pensé à vérifier. Jean02 |
|
| Geo42 28/06/2015 22:32 |
re : Allumeur déco Rémy D200 |
| Merci Pierre. @Jean Comment t en es tu aperçu ? Quel s symptômes ? Ce jeu est il mesurable sans démontage ? Faut il tomber le Carter huile et jauger avec des cales à des endroits spécifiques vers le vilebrequin ? Le compteur indiquait a l achat 13379 Kms.....alors 113000 ou 213000....ou plus ? Honnêtement je ne sais pas. Mais le proprio d avant l avait depuis environs 15 ans et avait parcouru que 3 ou 4000kms au vu des des factures étayant ses 15 années. |
|
| tommybolin 28/06/2015 23:08 |
re : Allumeur déco Rémy D200 |
| bonsoir Geo jeu à mesurer de préf avec un comparateur à embase magnétique placé sur plaque AV moteur/bloc (ou chassis au pire) Tu pousses la poulie à fond vers l'AR ,tu "zero" le compa et ensuite tu débrayes et tu notes l'écart ( ton jeu).. oui faut tomber le carter pour changer les 2 cales palier AR du vilo;-) et gaffe au sens qui pardonne pas...(face acier lisse contre palier du bloc);-) | |
| tommybolin 28/06/2015 23:12 |
re : Allumeur déco Rémy D200 |
| oui j'ai pas précisé... la pointe du comparateur est bien sur placée sur la poulie & pied magnétique sur plaque/bloc | |
| jean (02) * 28/06/2015 23:17 |
re : Allumeur déco Rémy D200 |
| pour moi idem, j'ai 56000 km au compteur, il a fait au moins un tour, peut-être deux. Le jeu longitudinal du vilebrequin doit être compris entre 0,1 et 0,2mm à peu près. On peut le mesurer sans aucun démontage. J'ai poussé le vilebrequin vers l'arrière en faisant levier avec un manche à balai entre le radiateur et la grosse poulie. Rien ne se passe apparemment. Ensuite on appuie sur la pédale d'embrayage, il faut être deux, on voit la poulie légèrement avancer. Il suffit de mesurer cet avancement. J'étais tout seul, donc j'ai filmé la poulie en zoomant à fond avec un camescope pendant que je débrayais. Ensuite, j'ai regardé sur l'écran de l'ordinateur en faisant des pauses, et j'ai mesuré sur l'écran par comparaison avec un autre objet de référence. Une simple proportionnalité m'a donné 0,35 mm et c'est trop ! Mais je ne sais pas s'il y a danger pour le vilebrequin, je n'ai aucune expérience à ce sujet. |
|
| jean (02) * 28/06/2015 23:28 |
re : Allumeur déco Rémy D200 |
| suite ............ le problème sur la GT6 est qu'on ne peut pas enlever le carter sans sortir le moteur contrairement à ce qu'on m'a dit une fois. Enfin moi, je ne vois pas comment car il y a une partie du carter très proche du chassis et je ne vois pas comment on peut enlever les vis. Peut-être "tommybolin" le sait-il car il s'y connait beaucoup plus que moi..... jean02 |
|
| tommybolin 28/06/2015 23:38 |
re : Allumeur déco Rémy D200 |
| bonsoir Jean, il y a danger si les cales maintenues chacune dans une gorge peu profonde usinée sur chaque face du palier AR sur le bloc se fait la malle à cause d'un jeu trop important (genre 2-3mm..)..usinage du bloc & vilo, parfois réparable...parfois pas si ça dure....;-(( pour les symptomes: gazouillis au débrayage, avec parfois baisse légère du régime ralenti et difficultés à passer les vitesses ... | |
| tommybolin 28/06/2015 23:55 |
re : Allumeur déco Rémy D200 |
| il faut soulager le moteur (élingues) tu peux aussi caler dessous déposer un silent bloc moteur (+descente échappt) pour incliner et faire de la place pour dépose des vis ou les régler au maxi en hauteur; mais voir si les silent-blocs ne sont pas fatigués car ça resserre l'espace dispo chassis/carter | |
| jean (02) * 29/06/2015 07:23 |
re : Allumeur déco Rémy D200 |
| merci pour l'info sur les bagues. Au début je croyais que ces demi-bagues se positionnaient pour faire un cercle complet, mais si j'ai bien compris, elles se mettent parallèlement de chaque côté du palier et servent donc de butée du vilo dans les deux sens. Les éclatés ne sont pas toujours très clairs. Je pense qu'avec un jeu de 0,35mm je ne risque pas de les perdre mais je les changerai l'hiver prochain car je prévois de sortir le moteur pour refaire la segmentation. Bon, le fil "delco" a un peu dévié Bonne journée. |
|
| Geo42 29/06/2015 08:03 |
re : Allumeur déco Rémy D200 |
| Bonjour Merci à tous les deux pour ces infos. Je n'en suis pas encore là, mais il se peut qu'une réfection moteur se fasse aussi pendant l'hiver ( caisse et châssis seront en carrosserie, à suivre pour l'organisation... ) Oui une petite dérive du fil Jean...MAIS comptez sur moi pour ouvrir d'autres FILS !!!! Bonne journée Geoffrey |
|
| jjsang 19/07/2016 15:32 |
re : Allumeur déco Rémy D200 |
| Je remonte le fil car j'ai un petit problème. Après réfection complète du moteur par Spitshop (Alain Mevel) super boulot! l'allumeur Delco Remy n'a plus la même position (trop tourné) et je ne peux plus brancher le câbleau compte-tours (MK3). Comment le décaler d'environ 45°? JJ |
|
| tommybolin 19/07/2016 16:03 |
re : Allumeur déco Rémy D200 |
| bonjour jjsang, Tu peux décaler tes fils de bougies d'un plot sur la tete et débloquer & tourner ton allumeur de 45° ce qui représente le passage d'un plot au suivant pour ce degré de rotation pour visualiser: en fait tu débloques et tournes ton delco mais tes fils ne bougent pas de position dans l'espace.. seule la tete a pivoté d'un plot et tu rebranches tes fils... compris? ;) |
|
| jean (02) * 19/07/2016 16:04 |
re : Allumeur déco Rémy D200 |
| Bonjour. Commence par vérifier la position de la fente assymétrique (j'ai oublié son nom) que l'on voit sur la photo du 5juin2015 18H15 en enlevant le delco. Elle a une position à respecter au PMH du cylindre 1. C'est expliqué dans la revue technique. Là je ne peux t'en dire plus car je ne suis pas chez moi. Si elle n'est pas bien positionnée' c'est facile à recaler. D'autres vont sûrement te donner la procédure à suivre. Jean |
|
| JJSANG 19/07/2016 16:14 |
re : Allumeur déco Rémy D200 |
| @tommybolin J'ai essayé mais ça décale de 90° donc je retrouve le même problème. @jean Elle tourne parfaitement donc l'allumeur est bien positionné par rapport à la fente |
|
| tommybolin 19/07/2016 16:16 |
re : Allumeur déco Rémy D200 |
| bah non c'est pas bon, c'est 45° et non 90... la rotation du delco de 90° (décalage d'1plot) serait-elle dans ton cas excessive pour le cablage et le tuyau à dépression...? |
|
| JJSANG 19/07/2016 16:19 |
re : Allumeur déco Rémy D200 |
| Entre deux plots il y a bien 90°? | |
| tommybolin 19/07/2016 16:25 |
re : Allumeur déco Rémy D200 |
| Ah ok.. après il faut déposer le support et décaler d'une dent le pignon de renvoi en faisant attention à l'engager en rotation pour qu'il soit bien descendu au fond de son logement càd engréné dans la fente de l'arbre de pompe à huile gaffe lors de la dépose/repose à ne pas modifier l'épaisseur des joints papier qui ont une fonction de calage du jeu du pignon (sous le support) |
|
| tommybolin 19/07/2016 16:30 |
re : Allumeur déco Rémy D200 |
| Oui bien 90° entre 2 plots mais j'ai confondu 45 & 90... et j'ai encore rien bu... ;o | |
| JJSANG 19/07/2016 16:38 |
re : Allumeur déco Rémy D200 |
| Merci Comment sortir le pignon? Avec un aimant? |
|
| tommybolin 19/07/2016 16:48 |
re : Allumeur déco Rémy D200 |
| Avec le petit doigt inséré au centre tourner & lever en meme temps ou sinon avec une cheville expansible normalement ça vient assez facilement |
|
| JJSANG 19/07/2016 16:51 |
re : Allumeur déco Rémy D200 |
| Ok merci tommybolin je vais essayer ça | |
| tommybolin 19/07/2016 17:15 |
re : Allumeur déco Rémy D200 |
| Gaffe avant repose du pignon à bien réorienter la fente de l'arbre de pompe à huile avec un tournevis... ;) | |
| jjsang 19/07/2016 20:04 |
re : Allumeur déco Rémy D200 |
| C'est à dire? | |
| tommybolin 19/07/2016 20:17 |
re : Allumeur déco Rémy D200 |
| en bout de l'arbre du pignon il y a un toc d'entrainement male, si tu déplaces la position du pignon d'une dent, le toc ne va plus etre pile poil en face de la fente de l'arbre de pompe situé dans le bloc.. donc il faut anticiper la nouvelle position que va prendre le toc quand le pignon sera en butée à fond de logement & orienter la fente de l'arbre de pompe en conséquence afin que les 2 puissent s'engrener correctement |
|
| jjsang 27/07/2016 20:25 |
re : Allumeur déco Rémy D200 |
| @tommybolin Merci, j'ai suivi tes conseils et j'ai pu rebrancher le compte-tour. JJ Sang |
|
| M. Antonio 05/03/2017 21:26 |
re : Allumeur déco Rémy D200 |
| Bonsoir. Je suis en train de refaire mon allumeur delco remy D 200 avec de nouvelles bagues. Une question--la bague superieure , doit elle etre placé au dessus des deux orifices en haut de l'alésage principal ? pour permetre a l'huile imbibant le gros feutre de lubrifier l'arbre de l'allumeur ?? Il me semble que quand j'ai tout démonté, la bague était placé tout en haut, au niveau de l'alésage principal, bloquant totalement les deux orifices !!!!!! Avis des specialistes SVP Bonne Soiréé M. Antonio |
|
| Geo42 05/03/2017 22:12 |
re : Allumeur déco Rémy D200 |
Bonsoir , De mémoire je dirais dessous. Aurais tu quelques photos pour illustrer ton questionnement? |
|
| tommybolin 06/03/2017 13:27 |
re : Allumeur déco Rémy D200 |
| bonjour Antonio & Geo, Si si,la bague supérieure vient bien à ras du corps (voir photo plus haut du 9/6/15(22h44)) ;)) ben alors Geo!?, en + ce sont tes photos à toi.. qui te sont tiennes.... ;o))) |
|
| M. Antonio 06/03/2017 19:50 |
re : Allumeur déco Rémy D200 |
| Merci tommybolin. Portant une chose je ne comprends pas, si la bague est placé en haut a ras du corps comme ont voit sur la photo, elle ferme les deux orifices et empéche l'huile de passer du gros feutre et lubrifier l'arbre de l'allumeur!!!!! Pourquoi les orifices sont la ??? Merci et bonne soiré Antonio |
|
| tommybolin 06/03/2017 20:17 |
re : Allumeur déco Rémy D200 |
| Le feutre est monté imbibé d'huile Les bagues ne sont pas en métal "plein", elles sont poreuses, se gorgent d'huile et permettent une lubrification en partie autonome Les trous percés face à face dans le corps permettent à l'huile du feutre de recharger la bague, la lubrification du feutre se faisant de temps en temps en injectant qques gouttes par l'orifice "Oil" prévu sur la platine bonne soirée :) |
|
| Geo42 06/03/2017 21:55 |
re : Allumeur déco Rémy D200 |
| Bouuuuuh mauvais que je suis....:-( La prochaine fois je prendrai plus de temps pour relire mon post...! Comme quoi je manque encore d'expérience Mais effectivement je me souviens bien avoir fait tremper les bagues pour qu'elle s'imprègne du huile Désolé antonio |
|
| M. Antonio 06/03/2017 22:02 |
re : Allumeur déco Rémy D200 |
| Maintenant c'est claire,,jamais pensé que les bagues sont poreuses. Fini la confusion. Merci encore Bonne soiré Antonio |
|
| lofanauty 06/03/2017 22:58 |
re : Allumeur déco Rémy D200 |
| Et pour bien "gaver" d'huile ces bagues frittées, le mieux c'est de les faire bouilir dans l'huile : les micro-bulles d'air se dilatent et s'échappent et au refroidissement elles sont remplacées par l'huile jusqu'à coeur de la bague. | |
| Geo42 06/03/2017 23:42 |
re : Allumeur déco Rémy D200 |
| Intéressant comme méthode ! Et ce contrarier les propriétés mécaniques du bronze? | |
| Lofanauty 07/03/2017 08:04 |
re : Allumeur déco Rémy D200 |
| ??? | |
| Geo42 07/03/2017 08:33 |
re : Allumeur déco Rémy D200 |
| Autant pour moi lofa.... Je voulais dire!et écrire " ça ne contrarie pas les propriétés mécaniques des bagues en bronze ?" |
|
| Lofanauty 07/03/2017 10:09 |
re : Allumeur déco Rémy D200 |
| Le bronze est naturellement un métal a bas coefficient de frottement, il n'empêche que le lubrifier ne lui fait pas de mal. Le frittage est un procédé de fabrication de bagues qui consiste à compresser fortement des micro-billes de bronze pour les souder entre elles. Il reste des espaces vides entre ces billes et on rempli ces espaces avec un lubrifiant qui va ressortir avec la chaleur lors du fonctionnement. A force ce lubrifiant se dégrade et disparait et il est bon de "recharger" les bagues. On peut le faire avec une huile fine qui va pénétrer toute seule mais elle ne va pas durer longtemps donc il vaut mieux une graisse plus épaisse mais pour la faire pénétrer il faut l'aider un peu. A l'origine ça se fait sous vide mais ce n'est pas à la portée du restaurateur moyen donc la solution de la "friture" est une bonne alternative. Evidemment il ne faut pas chauffer la bague au rouge, juste liquéfier la graisse pour la fluidifier et faire sortir un maximum d'air. A 100 ou 120° dans une casserole ça suffit largement et c'est sans risques. Le plus fatigant c'est de courir assez vite quand Madame découvre la casserole ;-) |
|
| Geo42 07/03/2017 11:05 |
re : Allumeur déco Rémy D200 |
| Merci pour ce point technique Lofa !;-) | |
| sauveur * 08/11/2017 21:05 |
re : Allumeur déco Rémy D200 |
| Bonsoir, si j'ai bien compris le delco remy d200 pour une mk2 est le même que le d204 pour spit mk3 donc compatible... je prépare la liste pour le père noà«l.... merci |
|
| aa-spit33 03/02/2024 12:27 |
re : Allumeur déco Rémy D200 |
| Bonjour , j'essaie de sortir la goupille qui tient la pièce au pied de l'allumeur (Delco Remy D200) , mais ??? Questions : 1) la goupille ( pleine dans mon cas ) est-elle cylindrique OU conique ? 2) le logement (alésage) est-il cylindrique OU conique Je dois démonter le "pied" pour rattraper le jeu longitudinal avec des rondelles . Mais je n'ai pas pu démonter cette goupille pour le moment car très difficile ( peut-être obligé de percer et mettre une "mécanindus" ??? Je vous remercie . Cdlt AA |
|
| tommybolin 03/02/2024 18:48 |
re : Allumeur déco Rémy D200 |
| Bonjour Alain, D'origine -de mémoire- c'est une goupille pleine cylindrique/logement idem. Une mécanindus série épaisse positionnée en retrait devrait pouvoir la remplacer, en prenant soin de mater le logement au 2 extrémités. cdlt ;) |
|
| aa-spit33 03/02/2024 21:04 |
re : Allumeur déco Rémy D200 |
| Bonsoir et merci Tommy . ...je ne sais pas pourquoi , j'étais persuadé que la goupille était conique ??!! d'autant que pour la Frogeye , j'avais fait et réussi l'opération d'extraction de la goupille (sans noter ni me rappeler). C'est dur de prendre de l'âge .... Ceci étant , pas facile d'enlever cette goupille sur cet allumeur mais il reste une solution . J'avais l'intention d'équiper cet allumeur de réserve d'un composant "électronic" (accuspark) , comme secours dans la Spit et "parfaire" ma formation !!! Merci Tommy ( toujours aussi présent et perspicace sur le forum ...) Quelle santé . Cordialement AA |
|
| aa-spit33 08/02/2024 12:06 |
re : Allumeur déco Rémy D200 |
 Comment employer une méthode "DOUCE" !!! pour démonter le COUVERCLE du logement du pignon du câble de compte-tours ? Merci pour votre aide .Cdlt AA |
|
| tommybolin 08/02/2024 12:40 |
re : Allumeur déco Rémy D200 |
| Bonjour Alain, Tu peux araser avec soin les points de matage présents sur le corps alu à la dremel ou lime fine, puis ensuite tapoter au maillet derrière l'arbre du pignon pour faire sortir l'ensemble par devant. Bon courage :) |
|
| aa-spit33 08/02/2024 14:53 |
re : Allumeur déco Rémy D200 |
| Merci Tommy pour votre amabilité . J'avais un peu de crainte de taper sur l'embout du logement du câble et éviter de casser le pignon !!!. Je vais essayer "en douceur" !!!! | |
| aa-spit33 08/02/2024 21:17 |
re : Allumeur déco Rémy D200 |
| Bonsoir @Tommy et + : votre méthode a parfaitement fonctionné . Chirurgie à la "dremel" , petits coups sur l'extrémité du pignon ...et le couvercle a sauté !!! Les pièces sont en bon état . Il me faut régler le jeu axial (je me demande pourquoi il y avait tant de jeu "vertical" ???... trouvé 2 rondelles : 1 fine (acier) sous le plateau des ressorts , l'autre , en nylon, au pied de l'allumeur ) . Je vais relire vos articles et cela devrait bien se passer . Merci beaucoup Tommy pour votre aide . Cdlt Alain |
|
| aa-spit33 09/02/2024 20:33 |
re : Allumeur déco Rémy D200 |
| Bonsoir @Tommy , j'ai pensé poser quelques questions à "Geo 42" avec qui vous avez eu un long échange ... mais le message est refusé ??? Peut-être puis-je encore vous déranger ? Je me demande comment réduire le jeu "axial" ( vertical ) : j'ai environ 2 mm , or vous notez 0,12 mm Maxi . Il y a 2 rondelles : 1) sous la plaque "ressort" = rondelle fine acier 2) rondelle "nylon"? au pied de l'allumeur . Sur quelle pièce dois-je agir , soit , quelle rondelle faut-il ajouter (ou mettre plus épais ?) ?. Merci Cdlt alain |
|
| tommybolin 12/02/2024 13:14 |
re : Allumeur déco Rémy D200 |
| Bonjour Alain, Sous la plaque "ressort", donc en haut de l'arbre, la jonction est plus ou moins de forme conique. (possible pour limiter la friction sur la rondelle?) La rondelle acier mince (acier traité/acier ressort) s'use au niveau de sa mince portée/diamètre intérieur. La retourner pour éventuellement jauger la valeur de jeu récupérée. Plutôt compenser l'épaisseur sur la rondelle du pied (genre celoron). Bonne remise en état ;) |
|
| aa-spit33 12/02/2024 14:20 |
re : Allumeur déco Rémy D200 |
| Bonjour et Merci Tommy . C'est parfait (...ce que , modestement , j'avais envisagé de faire ) . La rondelle "acier" se monte en effet sur une toute petite partie conique . Je vais donc usiner une rondelle (bronze ou idem) au pied de l'allumeur pour rattraper le jeu excessif . Merci . Bonne journée AA . | |
| Retour à la liste des messages | |
* : indique un auteur identifié comme membre de l'Amicale Spitfire
(c) 2025 Amicale Spitfire
