| drixe * 15/10/2023 23:41 |
Branchement autoradio |
|---|---|

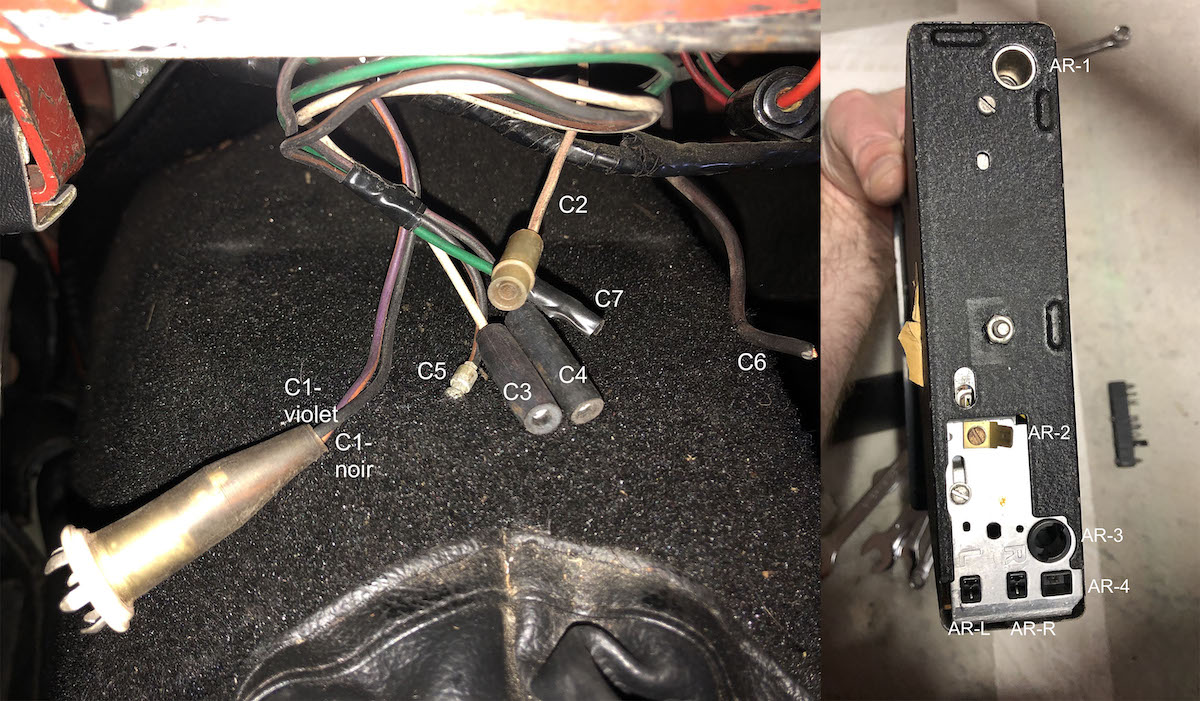

| (Le fichier "combo-autoradio.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) A l'achat de ma Spitfire 1500, le vendeur m'a dit, la radio n'est pas branchée. Ok. Projet du jour, voir ce qui est possible pour y remédier. Et en deux secondes j'ai compris qu'il me faudrait du soutien. Alors voilà, j'ai des câbles, et un autoradio (Philips 12v type 22AC 8x0/84, x illisible), il doit me manquer des bouts. Toute information me sera précieuse. J'ai essayé de numéroter les éléments pour faciliter vos réponses d'experts. Merci à toutes et tous. |
|
| tontonguigui * 16/10/2023 08:55 |
re : Branchement autoradio |

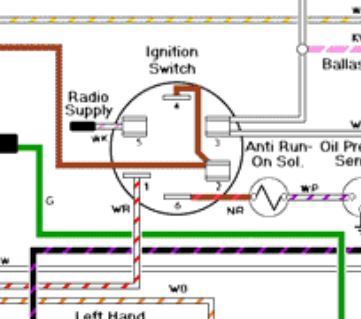

| simple ... sur le comodo sous le volant , tu as un fil 12 v blanc après contact .... qui te donne un 12 volt propre ... borne 3 a brancher sur le 12 volt de l'autoradio (généralement fil rouge ou marron) et la masse à prendre sur la carcasse de l'autoradio sinon récupère le 12 volt spécial autoradio ... en théorie , c'est fil : couleur blanc liseré rose (borne 5)  |
|
| drixe * 17/10/2023 00:18 |
re : Branchement autoradio |
 Merci. |
|
| Hop! 17/10/2023 16:11 |
re : Branchement autoradio |
| C1 et C2 : rien à voir, c'est un porte ampoule Ar1 antenne Ar L HP gauche Ar R HP droit Ar 4 sortie +12v pour antenne télescopique ou alimentation d'un amplificateur auxiliaire Ar 3 entrée +12v Ar 2 masse Quant au C2 à C7, il faut chercher et tester les fils un par un. Assure toi qu'il fonctionne en le branchant sur établi et batterie. |
|
| drixe * 18/10/2023 22:51 |
re : Branchement autoradio |
| WOA, merci @Hop!. Je crois que ce qui se branche en AR1 et AR4 sont en attente sous l'antenne téléscopique (aile arrière gauche). Supposons que C3 et C4 soient les HP, comment puis-je brancher ? Existe-t-il des adaptateurs ou un endroit ou trouver les fiches de cet auto-radio ? Merci encore. |
|
| Hop! 18/10/2023 23:10 |
re : Branchement autoradio |
| Pour les HP, c'est des Din 2 broches courantes dans les années 70. https://www.cdiscount.com/high-tech/accessoires/fiche-de-haut-parleur-avec-raccord-visse-noir-et-r/f-1062802-goo4040849112508.html |
|
| al1.56 08/02/2024 10:49 |
re : Branchement autoradio |

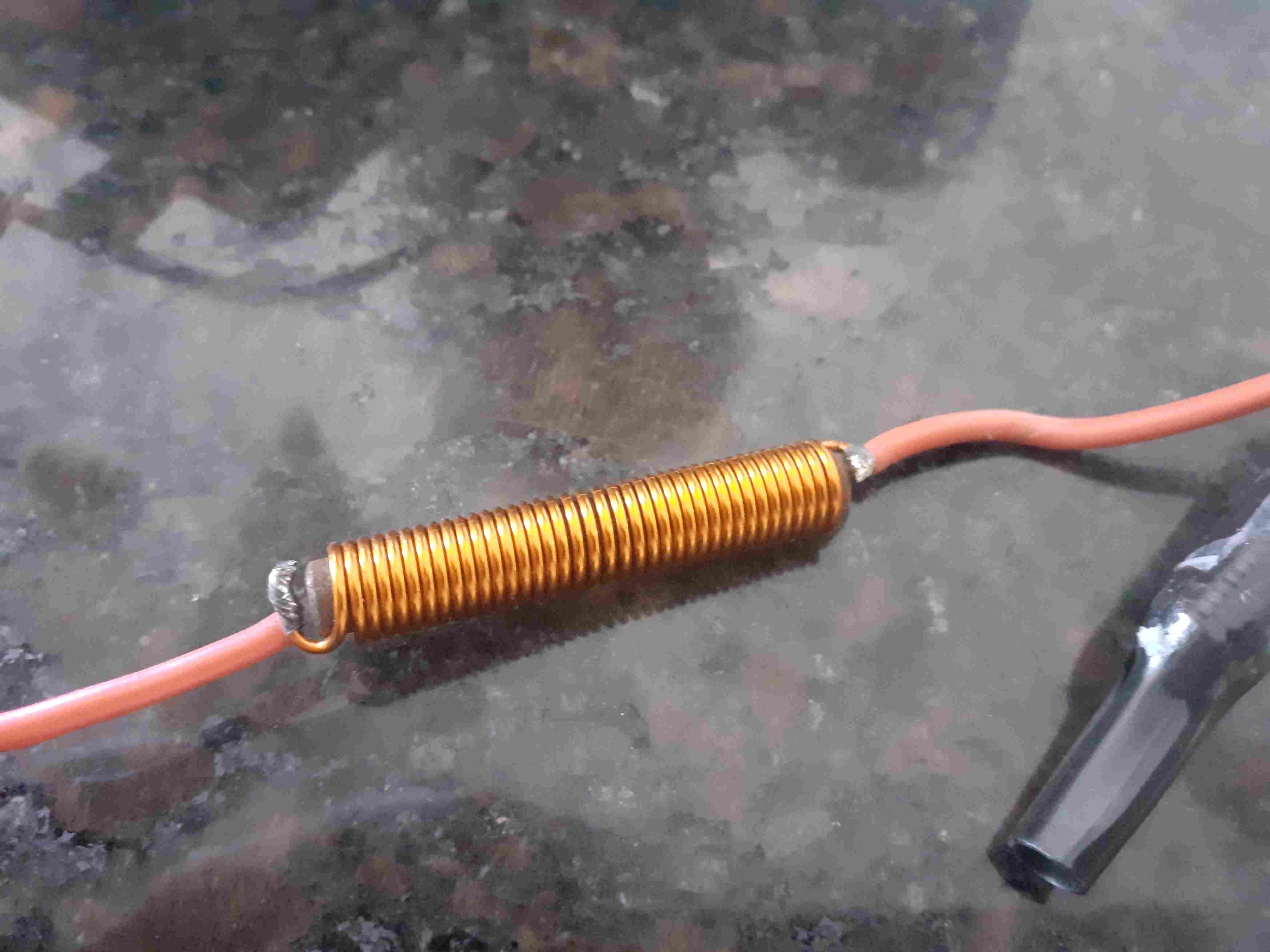

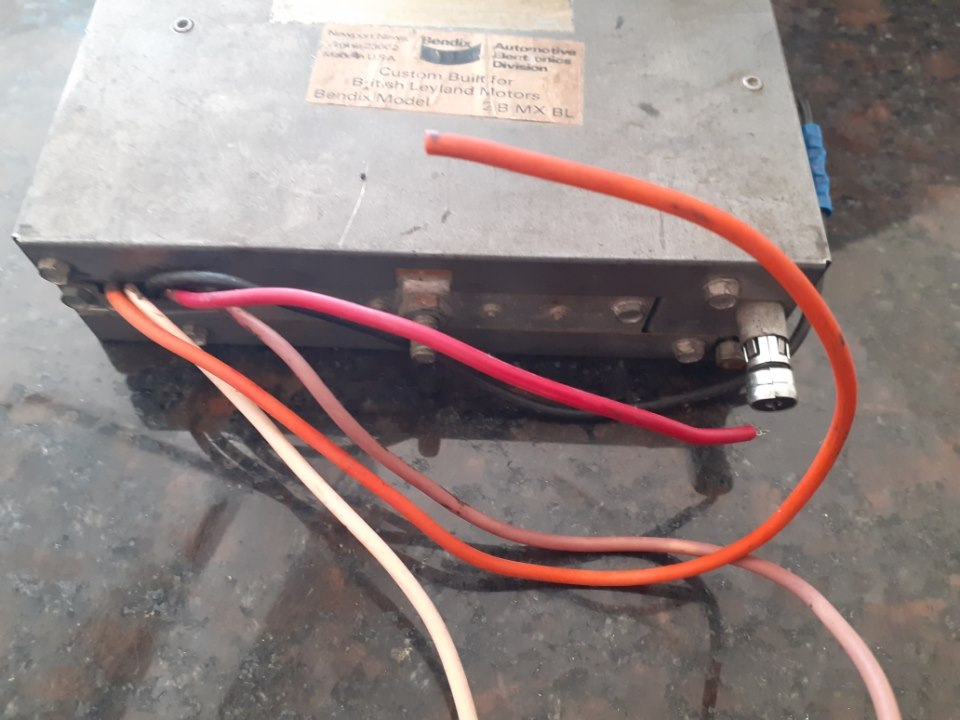

  je me greffe a la suite de ce poste pour un problème similaire j'ai un ami qui a fait l'acquisition d'un autoradio d'origine triumph. mais on ne sait pas comment le brancher. il y a 5 fils et nous avons des doutes sur leurs affectation rouge noir marron blanc orange il y a également un bout de fil orange avec un bobinage en cuivre ? si vous pouvez nous éclairer sur le sujet, merci d'avance. Alain |
|
