| tommybolin 05/07/2015 10:44 |
pont 1300/1500 remplacement des joints: ATTENTION! |
|---|---|
| bonjour,(@obi-wan) ATTENTION une précision importante concernant le remplacement du joint spi de nez de pont sur certains ponts de 1300/1500 (repérables au couvercle en tole masquant un écrou nylstop de pignon) Sur ces modèles, la précharge des 2 roulements coniques du pignon est assurée par une entretoise déformable qui est serrée de manière très précise à l'assemblage de façon à obtenir le couple très précis demandé du pignon en rotation...En cas de dépose de l'écrou afin de remplacer le joint, il est VITAL pour le pont de repérer au pointeau la position des pièces suivantes entre elles: (écrou,pignon,bride),afin de les replacer exactement dans la meme position! Si on resserre à fond l'écrou comme il est d'usage sur les modèles précédents, on écrase complètement l'entretoise ce qui provoque le serrage et la précharge excessive des roulements coniques contre leurs cages respectives ....entrainant la casse du pont lors de la remise en route.... Si on pense avoir écrasé l'entretoise, il faut déposer le roulement conique extérieur afin de la remplacer (dépose du pignon nécessaire parfois en cas d'écrasement excessif) et reprendre l'opé de mesure du couple en rotation du pignon lors du serrage de l'écrou (clé dynamo de précision pour couples faibles ou peson à ressort ) Ref de la pièce: 156903 cdlt..;-) | |
| Steph * 05/07/2015 10:55 |
re : pont 1300/1500 remplacement des joints: ATTENTION! |
| Hello tu as la photo du coupable ? Merci pour l'info! J'adore ce forum |
|

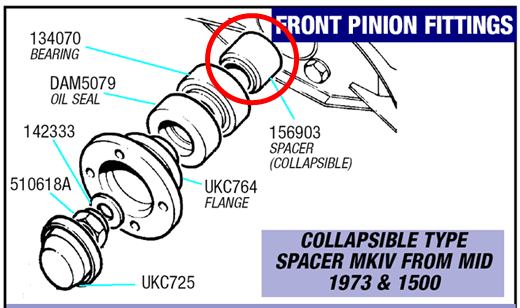

| tommybolin 05/07/2015 11:01 |
re : pont 1300/1500 remplacement des joints: ATTENTION! |
 |
|
| jean-yves 44 05/07/2015 11:07 |
re : pont 1300/1500 remplacement des joints: ATTENTION! |
| Bonjour. Lors de mon démontage de pont, je n'ai pas vu cette entretoise, j'ai raté quelques chose? JYP |
|

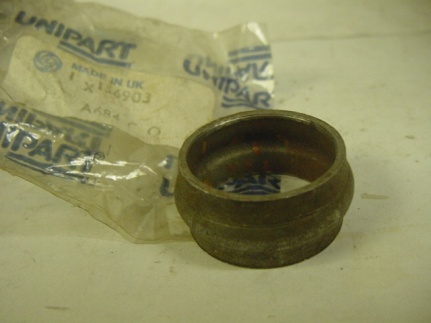

| tommybolin 05/07/2015 11:09 |
re : pont 1300/1500 remplacement des joints: ATTENTION! |
 |
|
| tommybolin 05/07/2015 11:17 |
re : pont 1300/1500 remplacement des joints: ATTENTION! |
| bonjour Jean-Yves, normalement les ponts concernés ont à l'origine un écrou nylstop par contre il se peut que ton pont ,comme beaucoup, soit déjà passé par la case reconditionnement avec remplacement du couple conique par un modèle avec entretoises rigide+cales?... | |
| tommybolin 05/07/2015 11:51 |
re : pont 1300/1500 remplacement des joints: ATTENTION! |
 |
|
| jean-yves 44 05/07/2015 15:06 |
re : pont 1300/1500 remplacement des joints: ATTENTION! |

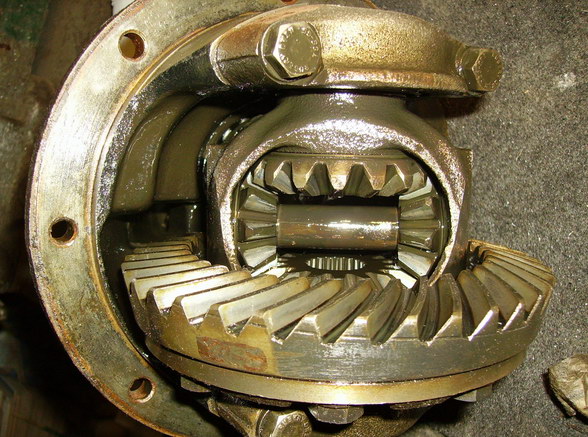

 Ha! Cela me rassure, j'ai bien un pont avec les cales pour le serrage des deux roulements opposés, bien que je n'ai pas démonté le pignon d'attaque, il n'y avait aucun jeux et j'ai juste changé le joint spi du nez pont. C’est un écrou avec une goupille et axe percer. Voici les photos: JYP |
|

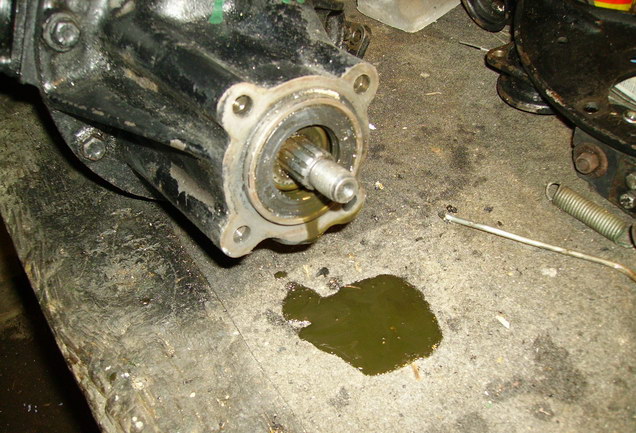

| jean-yves 44 05/07/2015 15:07 |
re : pont 1300/1500 remplacement des joints: ATTENTION! |
 |
|

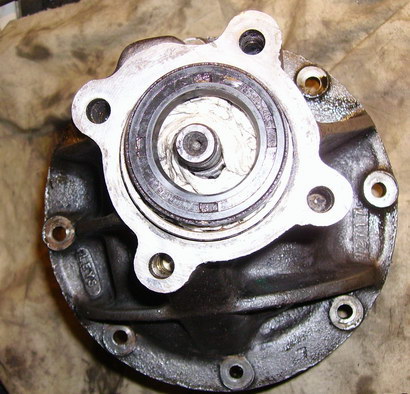

| jean-yves 44 05/07/2015 15:07 |
re : pont 1300/1500 remplacement des joints: ATTENTION! |
 |
|
| tommybolin 05/07/2015 15:25 |
re : pont 1300/1500 remplacement des joints: ATTENTION! |
| si c'est un écrou à créneaux qui fixe le pignon tu es sauvé!!;-) c'est vrai que c un peu galère à serrer/régler avec l'entretoise déformable... j'ai donné!!!....: tu serres et serres encore...mais le couple ne vient pas ...ah si ça vient ....oui mais ben.. pourquoi le pignon ilé duràtourner sniff:-)).... tous les ponts 3,63 et les 3,89 les + récents sont montés comme çà | |
| tommybolin 05/07/2015 18:02 |
re : pont 1300/1500 remplacement des joints: ATTENTION! |
| c'est mieux en images..! extrait d'une série de vidéos sur la réfection d'un pont de 1500: http://www.youtube.com/watch?feature=player_detailpage&v=qy4fBSrIpJQ | |
