| Steph * 07/05/2015 08:02 |
Soucis électrique Tableau de bord |
|---|---|
| Un grand bonjour, jusque là tout fonctionnait électriquement. Fou que je suis,j'ai décidé de démonter le panneau central du tableau de bord afin de changer la corde de piano commandant l'ouverture fermeture de la vanne de chauffage (afin de pouvoir fermer le chauffage...). Ceci fait je replace la partie centrale. Tiens plus d'éclairage, de warning, clignotants, de compteurs... Derrière le tableau de bord une petite cosse s'était faite la malle. Je la remets: j'ai récupéré les clignotants, le fonctionnement de tous les compteurs. Flûte toujours pas de warning, de plein phare, de klaxon et d'éclairage des compteurs. Pouvez-vous me donner des pistes si cela s'est déjà arrivé ou si un gourou de l'électricité passe par là. J'ai bien sûr contrôlé la boîte à fusible dans le capot tou est bon. Bonne route à tous Stéphane |
|
| jpc 8430 07/05/2015 12:13 |
re : Soucis électrique Tableau de bord |
| @ steph Tape dans " Recherche " schéma electrique , et tu pourra contrôler ton circuit. cdlt j p c |
|
| Michel63 * 07/05/2015 12:35 |
re : Soucis électrique Tableau de bord |
| Quelle est ta voiture ? | |
| steph 07/05/2015 14:11 |
re : Soucis électrique Tableau de bord |
| Une 1500, schéma électrique certe mais si l'un de vous a déjà eu ce soucis en démontant sa planche centrale cela me permettra d'être sûr de ce que je fais et ne pas surajouter un autre gizmo électrique. Mais merci pour la suggestion | |
| jpc 8430 07/05/2015 18:28 |
re : Soucis électrique Tableau de bord |
| @ Steph Tu écris que tout fonctionné avant de déposer le T B ! Donc avec le schéma, tu devrais retrouver les fils mal ou pas rebranché: A commencer du coté clé de contact , qui amène le plus permanent, et le redistribue au commodo des codes/Phares. Pour les lampes du TB >, il y a un fil de masse ( en général noir ) qui ce connecte sur la fixations des dis compteur en cascade. cdlt j p c |
|
| Steph * 07/05/2015 22:35 |
re : Soucis électrique Tableau de bord |
| Un grand merci ! Bonne route |
|
| Michel63 * 07/05/2015 23:52 |
re : Soucis électrique Tableau de bord |

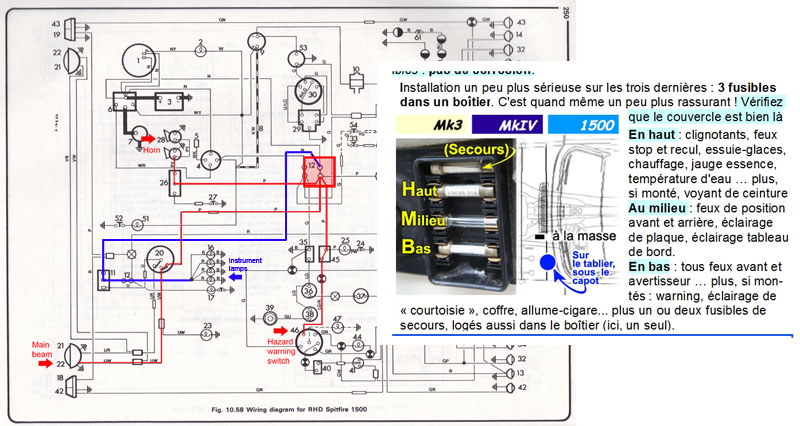

 L'éclairage du TdB et les feux de position sont alimentés avant le même fusible en passant par l'interupteur (11), donc, s'il n'y a que l'éclairage des instruments qui manque, voir les masse des ampoules "en cascade" comme le dit jpc8430 |
|
