| amy87 * 19/12/2010 17:55 |
Côte standard coussinet lateral vilebrequin |
|---|---|
| Bonjour, Je sollicite les spécialistes moteur: quelqu'un pourrait-il me donner la côte en épaisseur standard des coussinets de latéral de vilebrequin pour ma spit 1500? (j'ai 0.4 de jeu latéral et en mesurant mes deux coussinets le latéral l'AV marqué std. mesure 2.28 et l'AR marqué std mesure 2.36) Merci pour vos réponses. J.J.V. |
|
| amy87 * 20/12/2010 20:01 |
re : Côte standard coussinet lateral vilebrequin |
| Je suis dans l'attente de vos réponses !!!!!!!!!!!!! J.JV. |
|
| vitesse49 20/12/2010 20:23 |
re : Côte standard coussinet lateral vilebrequin |
| bonsoir "ben "voyons !!!!! il suffit d'aller sur le site canley qui donne les cotes majorees de cales de lateral |
|
| jpc 8430 21/12/2010 14:39 |
re : Côte standard coussinet lateral vilebrequin |

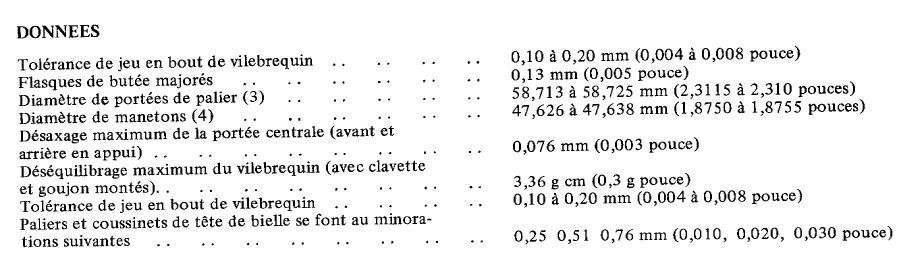

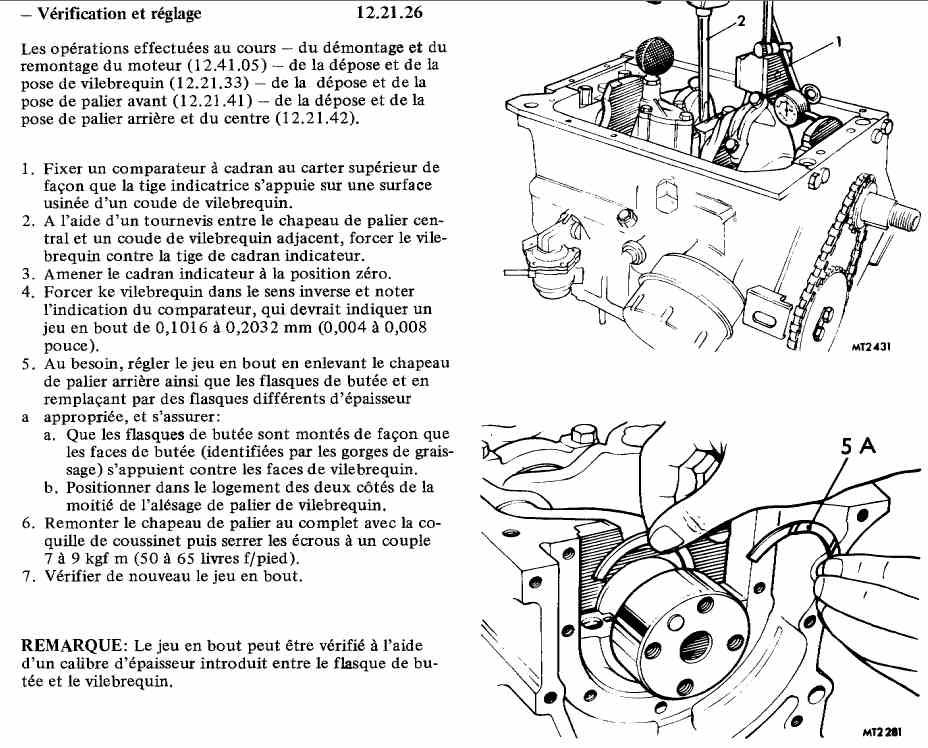

 deux vues extraite du manuel d'entretien : Souhaitant que cela soit ta recherche ! cdt j p c |
|
| jpc 8430 21/12/2010 14:39 |
re : Côte standard coussinet lateral vilebrequin |
 cdt j p c |
|
| amy87 * 21/12/2010 19:11 |
re : Côte standard coussinet lateral vilebrequin |
| Merci JPC8430, Sur ces notices ils donnent les tolérences de jeu latéral (0.1 à 0.2) mais pas la côte du coussinet standard qui peut me servir de base pour determiner le jeu latéral. Et également pour voir si mes cales sont usagées. J.J.V. |
|
| jpc 8430 21/12/2010 19:38 |
re : Côte standard coussinet lateral vilebrequin |
| @ amy 87 Il faut que tu trouve a l'aide d'un comparateur le jeu maxi sur ton villebrequin, et faire la difference, avec les cotes constructeur. Voir du coté de chez Bastuck , pour les côtes de la reference M3 SPT MK4 cdt j p c |
|
| amy87 * 22/12/2010 18:46 |
re : Côte standard coussinet lateral vilebrequin |
| Oui jpc 8430 c'est bien ce que j'ai fait à l'aide d'un comparateur (d'ou la côte de 1.4 de jeu) sur mon premier message. Et c'est pour cela que je cherche l'épaisseur d'un coussinet standard afin de savoir s'il faut recommander la mème épaisseur standard ou une côte réparation. J.J.V. |
|
| fanch * 22/12/2010 20:12 |
re : Côte standard coussinet lateral vilebrequin |
| tu as donc 0,2mm de jeu en trop, il te faut donc des cales à +0,1mm, comme j'ai du mal avec les conversions impérial/métrique, je regarderais et même je passerais un coup de fil chez Bastuck. dis je des âneries? | |
| amy87 * 24/12/2010 10:39 |
re : Côte standard coussinet lateral vilebrequin |
| Oui c'est bien ça j'ai 0.2mm de jeu en trop. Et c'est pour cela que je voullais savoir l'épaisseur d'un coussinet de latéral côte standard pour déterminer si ce sont les coussinets standard a remplacer tout simplement (vu la différence d'usure) ou s'il faut mettre une côte réparation. Slts. J.J.V. |
|
| pascal59 26/12/2010 17:27 |
re : Côte standard coussinet lateral vilebrequin |
| Bonjour, En indication, j'ai mesuré celles que je viens de recevoir, mais pour un moteur 1300. Je ne sais pas si ce sont les mêmes pour un 1500. J'ai commandé des standard en me disant que si elles n'allaient pas ce ne serait pas une grosse perte d'en recommander. Je ne les ai pas encore posées. Les deux cales de latéral sont identiques, épaisseur entre 2.36 et 2.38 mm. |
|
| amy87 * 29/12/2010 19:47 |
re : Côte standard coussinet lateral vilebrequin |
| Bonjour, J'ai commandé deux câles latérales standard chez Bastuck, j'attends de les recevoir pour faire un essai. Si il y a encore trop de jeu je recommanderai une câle plus épaisse. Merci pour ta réponse. |
|
| jean-yves 44 30/12/2010 18:48 |
re : Côte standard coussinet lateral vilebrequin |
| Bonsoir. Une standard fait 2mm75. elles ne sont pas de bonne qualité. Si tu dois les changer, il vaudrait mieux en faire faire par un spécialiste en bronze. Tu es sur qu'elles ne bougeront pas. A+ JYP |
|
| Philippe67 * 30/12/2010 20:52 |
re : Côte standard coussinet lateral vilebrequin |
| En fouillant dans mes affaires je viens de retrouver un jeu de cales en cote standard pour une 1500FH. Elles mesurent 2.36 mm d'épaisseur. | |
| amy87 * 03/01/2011 18:51 |
re : Côte standard coussinet lateral vilebrequin |
| Merci à vous. Effectivement j'ai une câle (celle AV) qui mesure 2.36mm. L'autre (cale AR) mesure 2.28mm, donc il va prévoir une câle réparation ou je vais voir pour en faire un jeu en bronze à la bonne épaisseur. |
|
| ollin01 * 06/01/2011 13:32 |
re : Côte standard coussinet lateral vilebrequin |
| Et pour GT6MK1? Est-ce que c'est les mêmes épaisseurs?? Il me faudrait les infos pour le moteur de BOURGOIN!!! Merci à vous, Ph |
|
| fanch * 06/01/2011 16:31 |
re : Côte standard coussinet lateral vilebrequin |
| @Ollin il me reste un jeu dit +05" de chez Rimmer, pour moteur mk1 il fait 2,4mm, désolé je n'ai pas de Palmer et au comparateur cela ne le fait pas ref 104820-005 |
|
| MISTERB * 06/01/2011 17:53 |
re : Côte standard coussinet lateral vilebrequin |

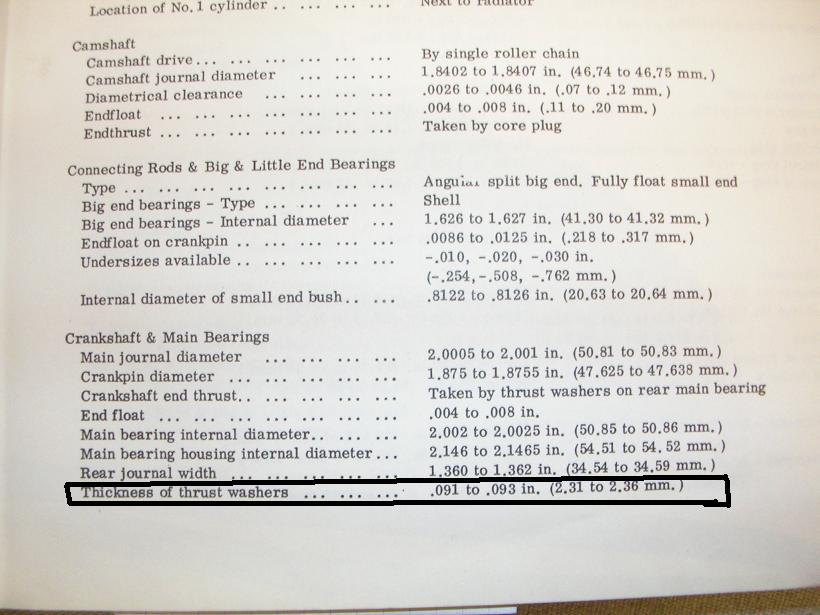

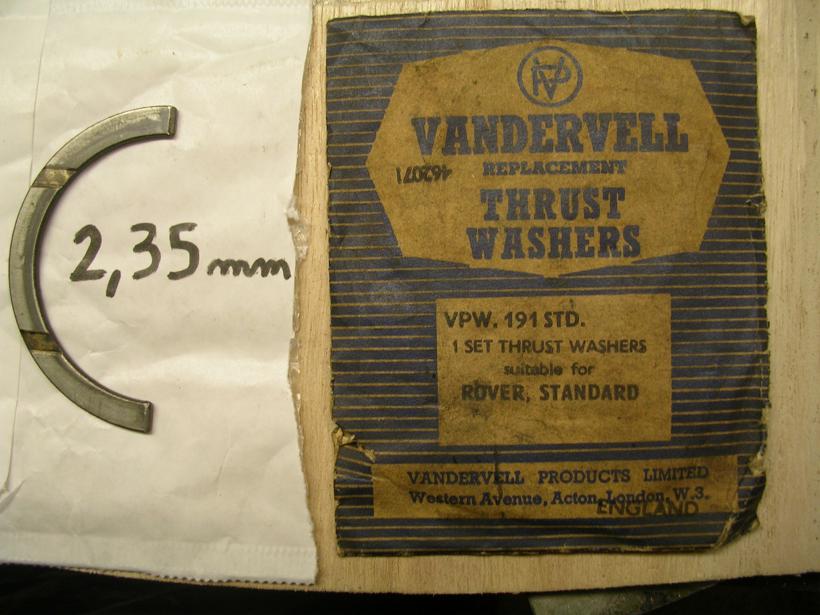

 la cale est tres tres legerement usee et mesure 2.35mm au palmer. ces infos sont valable jusqu'au n° moteur KC5OOO ,je ne sais si elles le sont pour apres. A+ |
|
| MISTERB * 06/01/2011 17:54 |
re : Côte standard coussinet lateral vilebrequin |
 |
|
| MISTERB * 06/01/2011 17:55 |
re : Côte standard coussinet lateral vilebrequin |
 |
|
| Alain14 * 06/01/2011 20:13 |
re : Côte standard coussinet lateral vilebrequin |
| Bonjour, C'est exactement ce type de cale que je cherche pour ma Vitesse 2l MK1 . J'en ai acheté chez différents fournisseurs mais à chaque fois j'ai reçu des cales en bi-métal : le diamètre extérieur est bon mais elles sont moins larges. Où peut-on trouver ces cales d'origine Vandervell ? Merci à l'avance Alain |
|
| MISTERB * 07/01/2011 11:41 |
re : Côte standard coussinet lateral vilebrequin |
| bonjour alain,voici une adresse pour ces cales,ils les ont aussi en +0,05" http://www.chriswitor.co.uk/proddetail.php?prod=104820-Std&cat=78 A+ |
|
| fanch * 07/01/2011 14:15 |
re : Côte standard coussinet lateral vilebrequin |
| @misterb bravo pour l'adresse, cordialement |
|
| Alain14 * 08/01/2011 16:43 |
re : Côte standard coussinet lateral vilebrequin |
| Super , merci Misterb , ça y est , j'en ai commandé un jeu ! Pendant qu'on y est , savez-vous où l'on peut trouver des coussinets Vanderwell pour une Vitesse MK1 2 litres ? Merci encore Alain |
|
| cbastide 10/01/2011 09:29 |
re : Côte standard coussinet lateral vilebrequin |
Bonjour, Regarde ici par exemple http://www.aptfast.com/APT_Parts/Triumph_Parts/t_Bearings.htm Christophe |
|
| Alain14 * 10/01/2011 10:26 |
re : Côte standard coussinet lateral vilebrequin |
| Merci Christophe , je vais regarder ça . Alain |
|
| MISTERB * 10/01/2011 15:27 |
re : Côte standard coussinet lateral vilebrequin |
| bonjour alain14 ,je n'ai pas d'adresse pour des coussinets vandervell,par contre si le diametre de portée de palier de vilebrequin mesure 2", je peux vous donner la correspondance en A/E GLACIER A+ |
|
| Alain14 * 10/01/2011 17:22 |
re : Côte standard coussinet lateral vilebrequin |
| Bonjour MisterB, C'est bien du 2 pouces, ça m'intéresse donc . Les coussinets "Glacier" sont-ils de bonne qualité , sur le forum certains nous ont déjà fait part de coussinets qui tenaient 5000km !! Merci Alain |
|
| MISTERB * 10/01/2011 18:26 |
re : Côte standard coussinet lateral vilebrequin |
| je n'ai pas assez de recul pour juger de la qualité des coussinets "glacier" montés sur mon GT6 MK1;mais ce sont quand meme des pieces de monte NOS. en cote STD pour bielles B6352LC en cote STD pour paliers vilo M4191M/LC je vous envoi par mail 2 adresses. A+ |
|
| miss_v 29/08/2014 11:34 |
re : Côte standard coussinet lateral vilebrequin |
| je remonte ce fil, puisque je suis confrontée a un jeu latéral vilo de 0.3mm si je converti bien, cela fait donc a peu pres 0.012 pouces de jeu...la ou le manuel d'atelier dit qu'il doit se situer entre 0.004 et 0.008 pouces....jusque la, tout va bien j'ai donc a rattraper entre 0.004 et 0.008 pouces en tout... ma question est la suivante faut il que j'achette un jeu en cote +0.005 ou bien ce qui est annoncé est une cote de rattrapage PAR CALE, ce qui voudrait dire en fait un jeu a +0.010 |
|
| Christian 21 29/08/2014 14:04 |
re : Côte standard coussinet lateral vilebrequin |
| Bonjour à tous, @ miss-v, Sur mon 1500, j'ai mis une cale standard et une en +0.005. J'ai donc acheté un jeu en standard + un jeu en +0.005 pour n'en utiliser qu'une de chaque. Comme avec 2 standards, j'avais 0.15 mm de jeu et que je voulais être au plus proche du mini, j'en ai pris une standard et une en +0.005 que j'ai légèrement réduite et je suis à environ 0.10 mm de jeu. Je précise qu'avant de démonter, j'avais mesuré et j'étais comme toi à environ 0.30 mm de jeu. |
|
| jeanhenri * 30/08/2014 11:59 |
re : Côte standard coussinet lateral vilebrequin |
| bonjour sur le site de moss europe tu as le jeux complet de cales avec les différentes cotes de réparation a+ |
|
| miss_v 30/08/2014 12:45 |
re : Côte standard coussinet lateral vilebrequin |
| j'avais compris jean henri.... ma question etait de savoir, lorsqu'un jeu de cales avec cote en +0.005 est mentionné, si c'est la cote réparation pour une cale ou pour le jeu... |
|
| Christian 21 30/08/2014 22:18 |
re : Côte standard coussinet lateral vilebrequin |
| Bonsoir à tous, Quand j'ai mesuré en remontant le vilebrequin, j'avais environ 0.15 mm avec 2 cales standard et environ 0.05 mm avec une standard + une en 0.005 pouce. 0.005 pouce X 25.4 mm = 0.127 mm et comme elles sont estampillées 0.005 au dos, je pense que la cote reparation est par cale. Si d'autres forumeurs pouvaient donnés leurs avis, ce serait bien parce que moi, c'est "environ" j'ai dit ;-)) |
|
| Christian 21 01/09/2014 22:33 |
re : Côte standard coussinet lateral vilebrequin |
| Bonsoir à tous, J'ai trouvé, une cale standard fait 2.34 mm. C'est écrit dans le catalogue Anglopart dans la rubrique Midget 1500 qui a un moteur de Spitfire. Une cale en 0.005 pouce fait 0.127 mm de plus, ect. Voila, j'espère que ça répondra à ta question ;-)) |
|
| miss_v 02/09/2014 03:11 |
re : Côte standard coussinet lateral vilebrequin |
| merci bien...ca devrait le faire en effet avec un jeu de 0.3mm, et un jeu en +0.005, je vais me retrouver avec un jeu latéral de 0.06mm....ce qui est inférieur a la recommandation constructeur.... je vais donc réutiliser une cale existante et une en réparation merci bien |
|
| miss_v 06/09/2014 13:45 |
re : Côte standard coussinet lateral vilebrequin |
| je reviens apres ma commande sur james paddock (frais de ports réduit pour un si petit colis) j'ai commandé un jeu de cales en +0.005 pouces si une cale standard mesure 2.36mm la cote réparation 0.005 mesure 2.46mm (controlé au micrometre je pense qu'ils ne mesurent plus en pouce non plus a l'usine (de toute facon, c'est du made in india). ils ont a mon avis créer des cales a la cote +0.2mm (pour le jeu des 2 donc) et les vendent comme des "approximativement" +0.005 donc, bon a savoir, ce sont les cotes en métrique qui semblent faire foi dans les usines de nos jours, ce qui semble logique...sauf qu'ils ne communiquent pas sur leurs conversions... |
|
