| aaspit33 08/07/2014 19:19 |
re : fixation sortie de pot d'échappement |
|---|---|
 |
|
| jpc 8430 08/07/2014 19:46 |
re : re : fixation sortie de pot d'échappement |
| @ aaspit 33 Qu'elle est ta question ???? Peut-etre comment faire pour fixer le pot ??? cdlt j p c |
|
| aaspit33 09/07/2014 00:03 |
re : re : fixation sortie de pot d'échappement |
| Veuillez m'excuser , le sujet et les questions sont posées dans l'article écrit juste avant celui-ci :"sortie de pot d'échappement" . (j'ai fait une erreur ) .Merci aa | |
| aaspit33 09/07/2014 00:28 |
re : re : fixation sortie de pot d'échappement |
 |
|
| aaspit33 09/07/2014 00:29 |
re : re : fixation sortie de pot d'échappement |
 |
|
| aaspit33 09/07/2014 00:31 |
re : re : fixation sortie de pot d'échappement |
 |
|
| St Cloud 09/07/2014 07:42 |
re : re : fixation sortie de pot d'échappement |

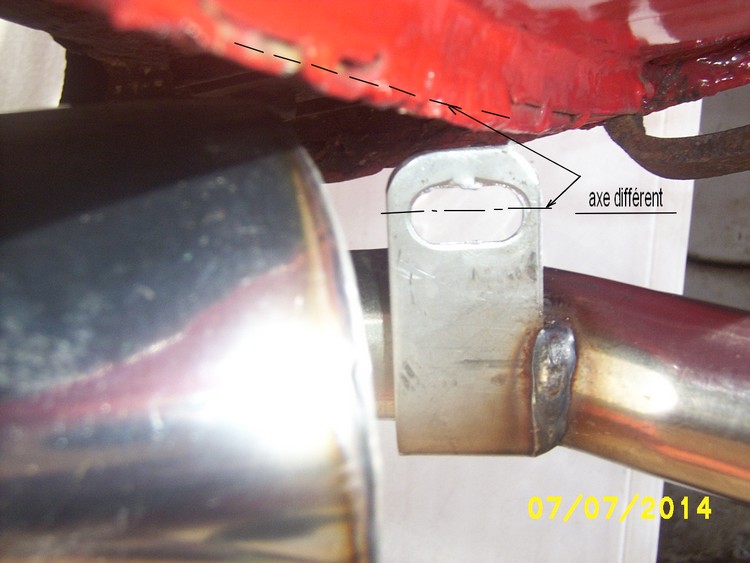

| faudrait la ligne complete, on pense que le pot est mal oriente a partir d´un coude. | |
| Najak * 09/07/2014 07:50 |
re : re : fixation sortie de pot d'échappement |

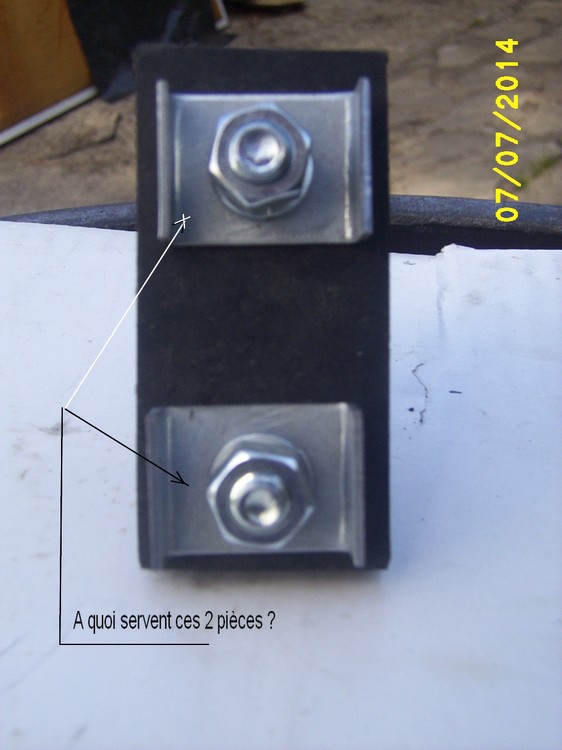

| Bjr, Une partie de réponse pour les 2 pièces en forme de cavalier (ta photo 00:29) : elles servent d'appui sur la caoutchouc et ont cette forme pliée pour ne pas avoir d'angles vifs en contact avec le caoutchouc, ce qui l'endommagerait avec les vibrations. Pour l'orientation des pattes de fixation, désolé, pas de réponse Bon courage Cdlt |
|
| aaspit33 09/07/2014 08:51 |
re : re : fixation sortie de pot d'échappement |

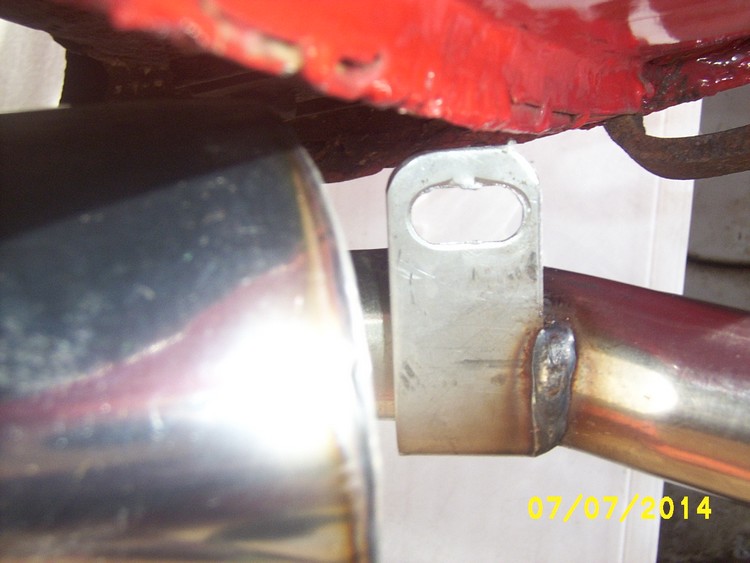

| Bonjour et merci pour votre aide . J'avoue ne pas trop comprendre la forme et donc la fonction des "2 cavaliers" !? Quant à la patte soudée sur le pot neuf ? mystère !! car le reste de la ligne d'échappement posée semble convenir et les différentes fixations correspondent . Bon , je me débrouille ! Merci encore .aa | |
| Denis84 * 09/07/2014 09:36 |
re : re : fixation sortie de pot d'échappement |

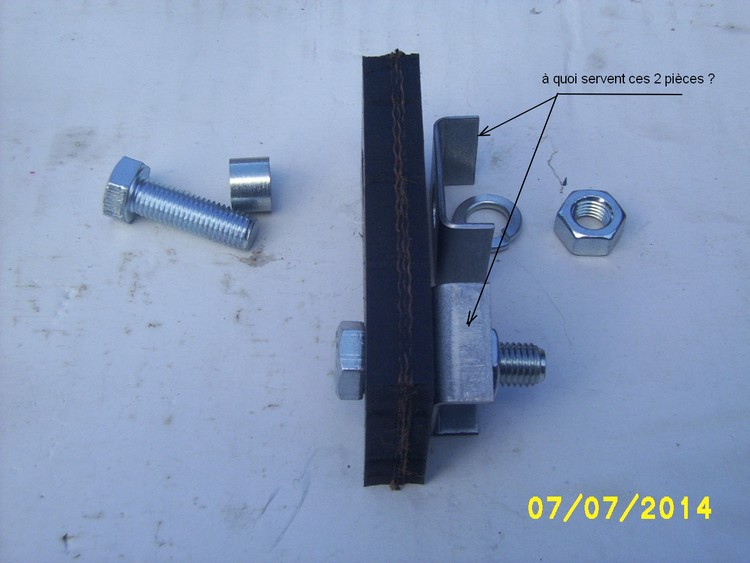

| Le "cavalier" sert de contreplaque pour "emprisonner" la bande de caoutchouc entre 2 toles D'un coté le cavalier,de l'autre la patte sur le pot ou la caisse. Idéalement,il faudrait qu'ils soient un peu plus larges pour pouvoir les monter avec la bande caoutchouc "à l'intérieur",ce qui "bride" un peu sa forme au serrage et avec la petite entretoise à l'intérieur qui limite l'écrasement au serrage, ça fait au final silent-bloc. là,tels qu'ils sont,tu ne peux évidemment les monter que comme sur ta photo Denis |
|
| Denis84 * 09/07/2014 09:46 |
re : re : fixation sortie de pot d'échappement |
| pour la fixation,le plus simple est de monter la bande sur la patte du pot telle quelle est et de la raccorder en haut au plancher par l'intermédiaire d'une petite équerre en tole orientable (fixée au plancher par un boulon central). Si aucun trou n'est prévu et que tu ne veux pas percer le plancher,il suffit de confectionner une équerre de dimensions adaptées pour se fixer sur un ancrage déjà existant,ferrrures de PC par exemple. |
|
| ROCO 82 09/07/2014 09:58 |
re : re : fixation sortie de pot d'échappement |
| Bjr, à tous + 1 avec St cloud pot mal orienté faire une photo de la ligne compléte. Bon courage |
|
| aaspit33 09/07/2014 10:54 |
re : re : fixation sortie de pot d'échappement |
| Merci . Denis84 : je viens de fabriquer cette "cornière" que je vais visser à travers la malle de l'auto . Elle permettra de corriger l'alignement de la patte soudée . J'ai acheté une ligne "inox" (J.P...k) pour Spit 4 / Mk2 ... et mis à part cette patte , le reste est "bon" . Merci .aa | |
| Jpma35 * 09/07/2014 11:54 |
re : re : fixation sortie de pot d'échappement |
| Bonjour, La pièce existe c'est la référence : 613478 http://www.rimmerbros.co.uk/Item--i-613478 Tu dois avoir un orifice, pour le passage d'une vis, au niveau du raccordement entre la jupe arrière et le plancher du coffre pratiquement dans l'axe de la voiture, si c'est bien une caisse de MK2. Jpma35 |
|
| Jpma35 * 09/07/2014 12:23 |
re : re : fixation sortie de pot d'échappement |
| Pardon erreur, je viens de vérifier sur ma caisse de MK2, la petite équerre est soudée au plancher du coffre, quelques centimètres à droite par rapport à l'axe de la fixation de la roue de secours. Jpma35 |
|
| aaspit33 09/07/2014 21:19 |
re : re : fixation sortie de pot d'échappement |
| Bonsoir , merci Jpma35 . La pièce que vous avez repérée (bravo !) est en effet celle qui correspond aux "2 cavaliers" dont je ne voyais pas la fonction . Par contre le pot d'échappement que j'ai acheté n'est pas le modèle du schéma : il s'agit du pot "en long" . Donc la pièce que j'ai fabriquée ressemble beaucoup à "la vôtre" mais sera adaptée à "mon pot" !!! Je la monte (après peinture) demain et ce sera la fin de la restauration ... du train AR (mais çà avance !) . Merci pour votre aide précieuse . aa | |
