| Najak * 12/05/2014 22:32 |
Lampe strobo Jaeger |
|---|---|

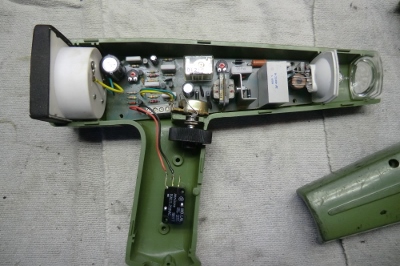

 J'ai récupéré une lampe stroboscopique Jaeger type JAE M221 que je souhaite remettre en service.. Je crois que c'est un produit fabriqué par MKB et commercialisé par Jaeger à l'époque. Le problème (ou un des problèmes), c'est que cette lampe a été ouverte et les câbles débranchés du connecteur blanc à 4 bornes qui se trouve au dessus de la molette de réglage et que j'ignore comment les reconnecter. En même temps, si elle a été ouverte c'est certainement qu'elle avait un pb... J'ai cherché sur le net une doc sur cette lampe en utilisant les mots clés Jaeger, MKB, lampe strobo...etc, mais je ne trouve rien. Tout ce que je crois avoir vu, c'est que la même lampe existe chez Facom (du moins de la même forme ce qui ne veut pas dire grand chose !) Bref, quelqu'un aurait-il une idée, ou mieux une doc adéquat ou encore la même lampe pour me renseigner ? Merci Cdlt |
|
| jpc 8430 13/05/2014 09:00 |
re : Lampe strobo Jaeger |
| @ Najak Il y a déjà eu un fil sur ce sujet , pour un problème quasi identique !! Personnes n'a donné de solution, sinon que de présenter des liens pour l'achat de lampe neuves ( RPC ) dans les 20 à 30 € !! Voir du coté du S A V de Facom qui pourrai t'orienter !! cdlt j p c |
|
| Najak * 13/05/2014 13:39 |
re : Lampe strobo Jaeger |
| Bjr, Merci JCP Il me semblait bien que j'avais déjà posé la question restée, sans réponse malheureusement, c'est sans doute pour cela (et p'têt un peu d'Alzheimer) que j'ai recommencé ! Bon, je l'avais sauvée de la poubelle, et elle va probablement y retourner ! Cdlt |
|
| jpc 8430 13/05/2014 14:20 |
re : Lampe strobo Jaeger |

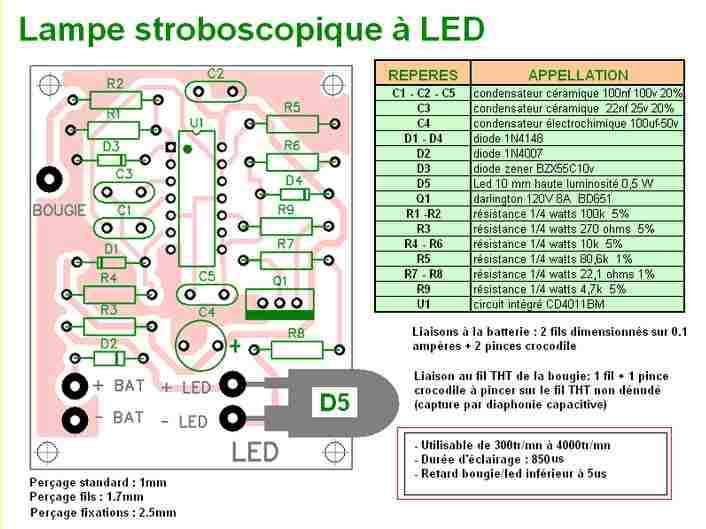

 NON NON NON pas a la poubelle !!!!! Rien n'est perdu : il te suffit de trouver un réparateur de télé et radio, mais un " Ancien " , et il devrait sans faire de grande recherches , trouver le cheminement du système . Sinon il faut que tu te mette en rapport avec " Aimes qu'a trois " a moins qu'il lise le poste . Il a sut modifier une contrôleur d'allumeur Souriau, courant 2010 en remplaçant le tube a éclat ( comme celui de ta strobo ) par un jeux de Led : ça marche puisque j'ai moi aussi cet appareil qui ne fonctionné plus , a cause de la vieillerie du tube . Je te joint un plan ; comme le principe est quasi le même pour tout les lampes , cela devrait faciliter le travail d'un technicien. Moi c'est J P C et pas J C P > cdlt J P C |
|
| Gilles80 * 13/05/2014 15:44 |
re : Lampe strobo Jaeger |
| Bonjour Normalement, il y a 3 fils : le positif généralemnt rouge le négatif ou masse, généralement noir le fil de détection Envoie moi une bonne photo par mp et je vais essayer de t'aider. Gilles80 |
|
| jpc 8430 14/05/2014 09:03 |
re : Lampe strobo Jaeger |
| @ Gilles 80 Exact pour les 3 fils , en regardant le dessin que j'ai mis , ci dessus. Donc cette lampe devrait fonctionner après la mise en place de nouveau fil , ( attention pour celui de la bougie, ne pas mettre n'importe quoi , au risque de " châtaignes costaud ) mais !!! Il n'est pas improbable non plus que cette lampe est finie dans une poubelle et " dénudé " car elle était en panne ailleurs : souvent le condensateur . cdlt j p c |
|
| Gilles80 * 14/05/2014 12:23 |
re : Lampe strobo Jaeger |
| Le capteur de signal est généralement inductif, sans contact direct avec la haute tension des fils de bougies. Gilles80 |
|
| Najak * 14/05/2014 21:33 |
re : Lampe strobo Jaeger |

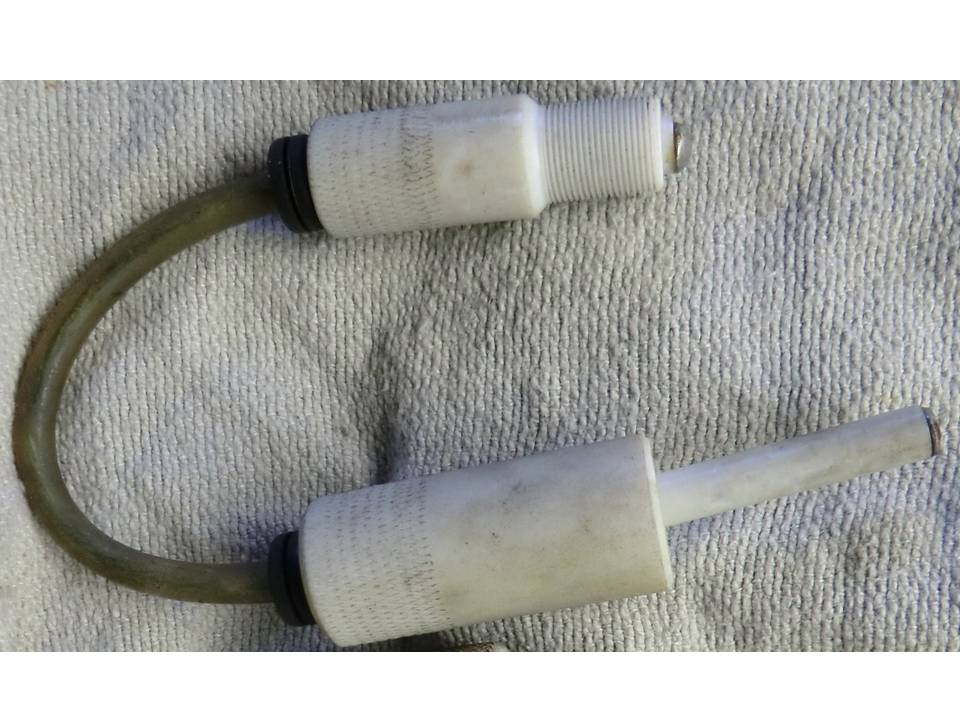

| Bsr, @ Gilles80 : je t'ai envoyé un message en MP. L'as tu reçu ? @ JPC : mes excuses pour avoir estropié ton pseudo @ vous deux : j'ai aussi les câbles qui vont avec : l'un double relié à 2 pinces croco noire et rouge, l'autre coaxial relié à la pince HT. Ce sont ces câbles qui se branchent sur le connecteur à bornes sur la circuit imprimé. J'ai aussi 2 pièces (1 exemplaire en photo jointe) dont je ne connais pas l'utilisation. Merci pour l'intérêt que vous portez à ma question. Cdlt |
|
| Najak * 14/05/2014 21:34 |
re : Lampe strobo Jaeger |
 |
|
| jpc 8430 15/05/2014 18:15 |
re : Lampe strobo Jaeger |
| @ Najak Et bien rien n'est perdu !! Ne reste qu'a brancher le fil bleu avec le bleu , etc etc etc .... Espérons que le pont ne va pas sauter . Maintenant c'est à Gilles 80 de faire , et te donner la solution. cdlt j p c |
|
| Gilles80 * 16/05/2014 23:12 |
re : Lampe strobo Jaeger |
| Bonsoir je rentre de déplacement. Je n'ai pas reçu le mp. Essai de me le renvoyer. Pour la pièce en photo, j'ai bien l'impression que c'est une isolation haute tension, donc en liaison directe avec le fil de bougie. Avec les photos de l'ensemble, cela devrait aller mieux. |
|
| Najak * 17/05/2014 12:40 |
re : Lampe strobo Jaeger |
| Bjr Gilles80, Rhaââä ! Je recommence mon MP tout de suite. Si tu n'as rien dans les minutes qui suivent, c'est qu'il y a quelque chose qui bugue ! Essaie de me contacter par Mp de ton côté. Merci Cdlt |
|
| Gilles80 * 18/05/2014 23:22 |
re : Lampe strobo Jaeger |
| Bonsoir manifestement, le système de MP ne fonctionne pas, je t'ai envoyé un message. |
|
| Najak * 19/05/2014 07:36 |
re : Lampe strobo Jaeger |
| Bjr, Je confirme, les MP ne fonctionnent pas...je n'ai rien reçu non plus. Une intervention des gestionnaires du site pour comprendre ? Merci Cdlt |
|
