| GuillauMK3 18/01/2014 18:03 |
Problème position pare chocs AV Spitfire MK3 |
|---|---|

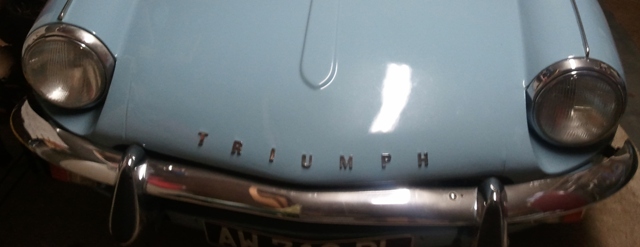

 J'ai un problème de bonne position de mon pare chocs AV sur ma Spitfire MK3 de 67. Vous pouvez constater sur la photo que le pare chocs est bien trop haut. Je ne trouve pas le défaut. Après recherche sur le forum, je me demande si cela n'est pas du à la pièce nommée "bonnet" (je crois), qui serait peut être différente entre MK2 et Mk3. Elle serait alors trop longue (elle mesure env. 15 cm) ce qui a effectivement pour effet de relever le pare chocs d'environ 3 cm. Qu'en pensez-vous ? Quelqu'un a t'il la dimension de cette pièce sur une MK3 ? Une autre idée ? Merci d'avance. Guillaume |
|
| GuillauMk3 18/01/2014 18:04 |
re : Problème position pare chocs AV Spitfire MK3 |
 |
|
| GuillauMk3 18/01/2014 18:05 |
re : Problème position pare chocs AV Spitfire MK3 |
 |
|
| GuillauMk3 18/01/2014 18:06 |
re : Problème position pare chocs AV Spitfire MK3 |
 |
|
| GuillauMk3 18/01/2014 18:08 |
re : Problème position pare chocs AV Spitfire MK3 |
 Merci de votre aide |
|
| Denis84 * 18/01/2014 18:13 |
re : Problème position pare chocs AV Spitfire MK3 |
| Déjà,ton capot est bien celui d'une des toutes premières mk3,avec la tolerie de support des feux av prévue pour les feux ronds des mk2 recouverte d'une pièce d'adaptation pour les feux rectangulaires des mk3 Après,en effet,ton pc est à la fois trop haut et trop reculé en partie centrale Si ce n'est pas suite à un choc,c'est que les supports au niveau des butoirs ne sont pas conformes,ou alors déformés |
|
| Michel63 * 18/01/2014 19:17 |
re : Problème position pare chocs AV Spitfire MK3 |

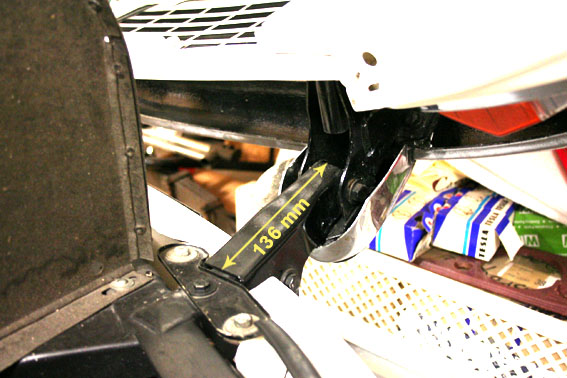

 J'ai mesuré la même pièce que toi. Elle fait exactement 136 mm de bord à bord de la tôle emboutie en U. Sur sa carte grise, ma Mkk3 est de novembre1967 et le montage des feux n'a pas l'adaptateur Mk2/Mk3 mais pas sûr que le capot ne soit pas plus récent. |
|
| GuillauMk3 18/01/2014 19:30 |
re : Problème position pare chocs AV Spitfire MK3 |
 En regardant mieux derrière les butoirs, il semble que des modifications aient été apportées sur le "Bonnet Support pivot tube". Un bout de tôle a été ressoudée et ne positionne pas l'écrou ou il faut sur la fixation du "bonnet hinge" (voir photo ci-dessous), qui a été aussi modifié et reculé (j'ai 4 trous de chaque côté dans cette pièce, au lieu de 2). Des photos de cette partie sur MK3 seraient bienvenues. Merci |
|
| GuillauMk3 18/01/2014 19:32 |
re : Problème position pare chocs AV Spitfire MK3 |
| Merci Michel, je n'avais pas vu ton post avant de poster le mien... |
|
| Michel63 * 18/01/2014 19:37 |
re : Problème position pare chocs AV Spitfire MK3 |
 |
|
| Michel63 * 18/01/2014 19:38 |
re : Problème position pare chocs AV Spitfire MK3 |
 |
|
| GuillauMk3 18/01/2014 19:39 |
re : Problème position pare chocs AV Spitfire MK3 |

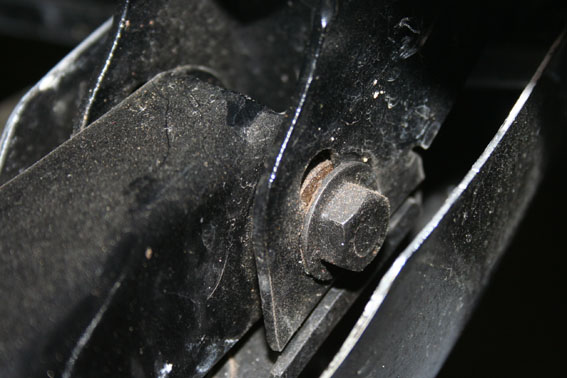

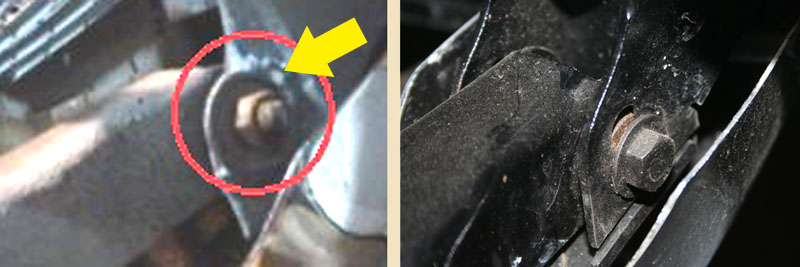

| @Michel, on voit bien sur ta photo que l'écrou de la vis de pivot se retrouve caché derrière le butoir, contrairement au mien. Donc cela a été bien bidouillé... j'ai bien peur d'être obligé de changer les 2 "bonnet support pivot tube" qui sont hors de prix en neuf (autour de 180€ TTC la paire). reste à en trouver d'occase ou recorriger la pièce à la soudure.... Merci en tous les cas |
|
| GuillauMk3 18/01/2014 19:46 |
re : Problème position pare chocs AV Spitfire MK3 |

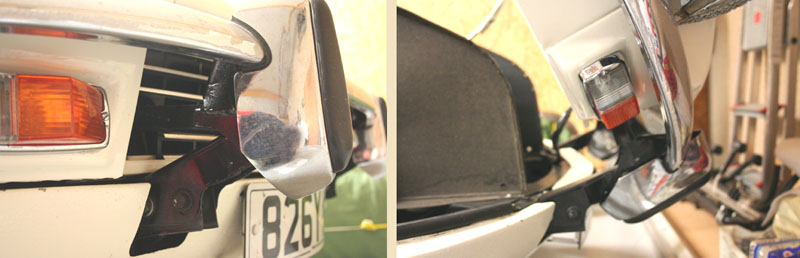

 on voit bien sur la mienne de décalage de position des pièces, fixés sur 2 autres trous qui ont été fait en retrait. C'est donc 2 anomalies, et ont pour effet de remonter le pare chocs, et de le positionner trop en arrière.... |
|
| Michel63 * 18/01/2014 19:54 |
re : Problème position pare chocs AV Spitfire MK3 |
 |
|
| GuillauMK3 18/01/2014 22:15 |
re : Problème position pare chocs AV Spitfire MK3 |
| Merci je vais voir ce que je peux faire, car je ne sais pas souder et ne suis pas equipé (a part un fer a souder pour electronique :)) J aimerai pourtant faire disparaitre ce defaut bien disgracieux. Merci pour tout Michel. Bon WE Guillaume |
|
| GuillauMk3 22/01/2014 19:13 |
re : Problème position pare chocs AV Spitfire MK3 |
| Bonsoir, après démontage, je recherche donc en bon état la paire (droit et gauche) de "Bonnet support Pivot tube" (BONNET HINGE TUBE) pour capot Sptifire MK3 (Part No.: 811679 et 811680) ainsi que les 2 pieces "CHASSIS FRONT PIVOT" (Part No.: 712726) Merci. Guillaume |
|
| Denis84 * 22/01/2014 20:06 |
re : Problème position pare chocs AV Spitfire MK3 |
| Essaie de voir si dispo en occasion aupres d'ABVA http://www.au-bonheur-des-vieilles-anglaises.fr/Pages/default.aspx ou chez spit occ ou dyngo (coordonnées dans la rubrique "annonces" du site ou ils ont tous deux posté récemment) Amicalement Denis |
|
| GuillauMk3 22/01/2014 21:03 |
re : Problème position pare chocs AV Spitfire MK3 |
| Ok, Merci Denis pour les contacts. Bonne soirée. |
|
| jean-yves 44 22/01/2014 22:41 |
re : Problème position pare chocs AV Spitfire MK3 |
| Bonsoir. Je dois avoir les tampons dans mon stock, il faut que je regarde dans l'état qu'ils sont. JYP |
|
| GuillauMk3 22/01/2014 22:54 |
re : Problème position pare chocs AV Spitfire MK3 |
| Bonsoir Jean-Yves, Qu'appelles-tu les tampons? Si tu trouves ce que je cherche... envoi moi 1 ou 2 photos, et je ne suis pas loin :) Merci d avance, Guillaume |
|
| jean-yves 44 22/01/2014 22:59 |
re : Problème position pare chocs AV Spitfire MK3 |
| Bonsoir GuillauMk3. J’ai aussi les deux barres qui se fixe au capot mais je crois que c'est ceux de MK2, mais tu pourrais peut être les modifier en MK3. Ce que j'appelle les tampons c'est les deux butoirs chromés avec la bande noire. Je regarde demain et je fais des photos. JYP |
|
| jean-yves 44 23/01/2014 23:00 |
re : Problème position pare chocs AV Spitfire MK3 |
 Juste les photos en cas où cela vous intéresse, je donne. photo1 Ce n’est pas au top mais cela peut le devenir. JYP |
|
| jean-yves 44 23/01/2014 23:01 |
re : Problème position pare chocs AV Spitfire MK3 |
 |
|
| jean-yves 44 23/01/2014 23:01 |
re : Problème position pare chocs AV Spitfire MK3 |
 |
|
| jean-yves 44 23/01/2014 23:03 |
re : Problème position pare chocs AV Spitfire MK3 |
 |
|
| jean-yves 44 23/01/2014 23:04 |
re : Problème position pare chocs AV Spitfire MK3 |
| Pour les barres ce sont bien celle de MK2. JYP |
|
| GuillauMk3 23/01/2014 23:25 |
re : Problème position pare chocs AV Spitfire MK3 |
| Bonsoir Jean-Yves, Pour les barres Mk2 cela est trop different et donc pas adaptable sur la mienne. Pour les butoirs - tampons, je n'ai pas besoin de ces pieces là, juste les 2 pieces qui font la charniere du capot d'une mk3 (tube et pivot). J'ai reçu quelques propositions à étudier car bien loin de ta générosité ;) Merci en tous les cas d'avoir cherché. Bonne soiree, Guillaume |
|
