| monchat * 23/12/2013 17:09 |
trajet du faisceau electrique |
|---|---|
| Bonsoir à tous. Pouvez-vous me dire par ou le faisceau électrique passe arrière et avant précisément car sur la doc technique ce n’est pas très bien expliqué Si vous avez des photos des passages. Merci par avance |
|
| ollin01 * 23/12/2013 17:55 |
re : trajet du faisceau electrique |
| quelle voiture ? | |
| monchat * 23/12/2013 18:03 |
re : trajet du faisceau electrique |
| une MK2 ( par exemple ) je ne sais pas si le faisceau passe vers les bas de caisse |
|
| PRECISION 23/12/2013 18:52 |
re : trajet du faisceau electrique |
| Sur ma 1500, ils passent sous les moquettes dans des chemins qui semblent prévus pour (pattes de fixation présentes) | |
| ollin01 * 23/12/2013 18:58 |
re : trajet du faisceau electrique |
| voici le cablage d'une MkIV ou d'une 1500 http://img34.imageshack.us/img34/9159/15sm.jpg |
|
| monchat * 23/12/2013 19:07 |
re : trajet du faisceau electrique |
| oui alors sur les cotés c'est sous la moquette qu'il passe ? | |
| PRECISION 23/12/2013 19:13 |
re : trajet du faisceau electrique |
| oui | |
| ollin01 * 23/12/2013 19:19 |
re : trajet du faisceau electrique |
| ben oui | |
| Chris 92 23/12/2013 20:36 |
re : trajet du faisceau electrique |
| Ben non.... il passe au dessus de ta tête ! Tu as d'autres questions à la con comme ça ? Mon coup de gueule du jour. Chris PS : faut pas acheter une ancienne si on n'a pas quelques connaissances de base, c'est pas chez Speedy ou Midas et autres qu'on te fera un e révision !!!! |
|
| Chris 92 23/12/2013 20:51 |
re : trajet du faisceau electrique |
| Merci de bien de vouloir m'excuser pour mon franc parler mais là ya des limites ! Chris |
|
| Sauveur34 23/12/2013 20:56 |
re : trajet du faisceau electrique |
| à voir le schéma , je croyais qu'il passait dans la portière ! OK je sors. |
|
| Raph 69 23/12/2013 21:28 |
re : trajet du faisceau electrique |

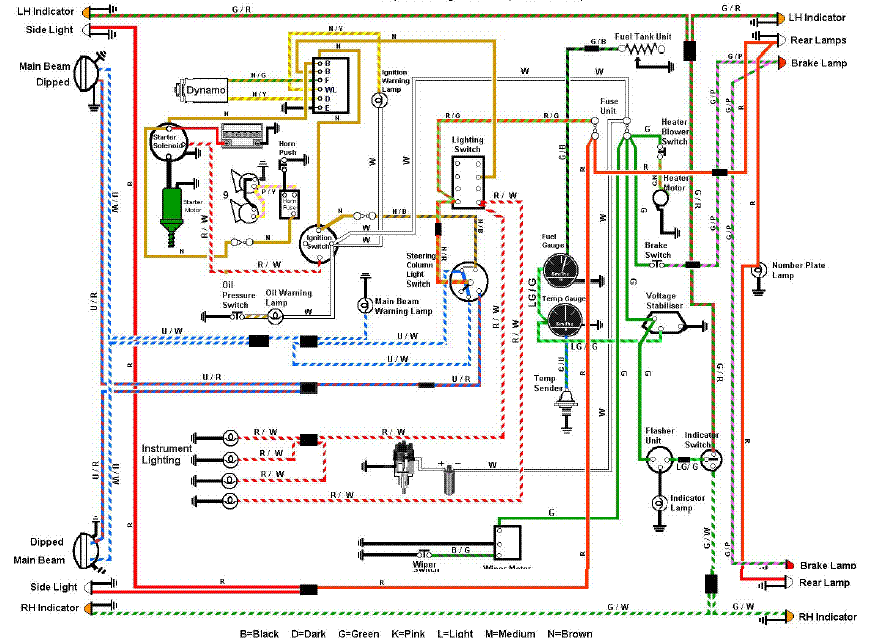

| Bonjour à tous, vu que vous avez l'air bien lunés ce soir, je rajoute mon lot de misère : je dois commander du fil électrique pour les feux arrières et avant : les sites avec les couleurs qui vont bien (cf shéma ci-joint) vendent les fils au mètre. Combien me conseillez vous en longueur par couleur : - vert blanc - vert rouge - vert violet - vert - rouge - bleu blanc - bleu rouge Si quelqu'un a un faisceau démonté pourrait sans doute m'aider. Je voudrais pas commander au pifomètre. Et je veux pas tout arracher pour avoir mes repères en cours de changement. Merci à vous |
|
| Raph 69 23/12/2013 21:39 |
re : trajet du faisceau electrique |
 |
|
| Philippe67 * 23/12/2013 22:25 |
re : trajet du faisceau electrique |
| Le câblage vers l'arrière passe sous la moquette dans le creux d'une nervure a un douzaine de cm du coté. Il passe dans la traverse devant le siège par l'encoche qui est pratiquée dans celle-ci et bifurque à l'arrière sur le coté pour remonter dans l'aile arrière gauche. Pour ceux qui ont la critique facile, j'ai acheté ma Spit démontée et sans faisceau électrique. Je comprends qu'on puisse se poser quelques questions qui peuvent paraitre naïves à ceux qui ont eu la chance d'avoir tout et tout fait ..... par quelqu'un d'autre !!! |
|
| Philippe67 * 23/12/2013 22:31 |
re : trajet du faisceau electrique |
| A Raph 69 Je pense que si tu n'as rien, le plus simple est d'acheter un faisceau neuf tout câblé chez Rimmer ou autre. http://www.rimmerbros.co.uk/ItemList--Triumph-Spitfire-Electrical--m-210--page-3 |
|
| Chris 92 23/12/2013 22:42 |
re : trajet du faisceau electrique |
| @ Philippe67 , bonsoir tout d'abord,(moindre de la politesse!) Si tu pouvais savoir le nombre d'heures, voire de jours à réparer et entretenir ma MK3 sans passer par un garage , tu serais surpris !!! faut pas dire n'importe quoi ,?!!!! Slts Chris |
|
| DenisT * 23/12/2013 22:59 |
re : trajet du faisceau electrique |
| @Chris 92 Un coup pour l'orthographe, un coup pour la politesse ! Ce n'est pas l'objet de ce forum et plutôt vexant. Si tu ne veux pas aider les autres, retourne entretenir ta mk3. Bien cordialement |
|
| Philippe67 * 23/12/2013 23:05 |
re : trajet du faisceau electrique |
| A Chris 92, Alors je ne comprends pas le mépris et la grossièreté des propos ! Je pense que Monchat qui est membre de l'Amicale Spitfire et à ce titre paye sa cotisation pour permettre de faire vivre ce forum, mérite un peu plus de respect que ce qu'on peut lire plus haut. Surtout de la part de quelqu'un qui a la prétention de donner des leçons de politesses aux membres de l'Amicale. J'espère juste que c'est un Troll et non le Chris 92 qui fréquente régulièrement le forum. Terminé pour moi ;-)) |
|
| Chris 92 23/12/2013 23:26 |
re : trajet du faisceau electrique |
| Désolant vos propos, Non je ne suis pas un Troll et je ne cotise pas à l'Amicale surtout quand je lis de tels propos ! Je suis un fervent supporter des Spits sans me mettre en avant mais je pense avoir une certaine compétence pour chercher à aider un Spitouiste, n'en vous déplaise ! ce qui ne semble pas être votre cas .... Bossez sur une place de parking dans les courants d'air et sous la flotte et vous allez comprendre!!! Bien sûr, malgré la politesse que vous ignorez, je ne vous salut pas...... Chris |
|
| monchat * 24/12/2013 11:06 |
re : trajet du faisceau electrique |
| Bonjour à tous. Et oui ma question peu paraitre simpliste mais j'ai fais l'acquisition de ma MK2 complètement en pièces détaché dans des bacs le châssis d'un coté et la caisse de l’autre. J’ai refais la carrosserie. Le moteur complètement. Réparé le faisceau électrique (bien bidouillé) Repris tous ce qu'il y a à reprendre sur une auto de 1966 jamais entretenue. Maintenant que la caisse a été repeinte (pas par moi car je ne sais pas faire) Je suis au remontage et oui le passage du faisceau électrique n’est pas évident car, sur la première auto que j’ai restaure (une 4CV) le câblage passait entre les tôles et non sous la moquette. Alors je pense poser encore d’autres questions qui pourrons paraîtres simplistes mais, il vous est pas obligatoire de répondre si vous trouvez que celles-ci ne sont pas assez de vos niveaux de compétences. Je ne suis pas mécano de métier mais très technique et à ma retraite je me suis pris cette passion de restaurer des anciennes. VOILA ENCORE MERCI POUR VOS REPONSES QUI ME PERMETTENT D’AVANCER ; Alain |
|
| ollin01 * 24/12/2013 11:20 |
re : trajet du faisceau electrique |
| pas de pb Alain si tu as un doute sur le cheminement du câblage n'hésite surtout pas à poser tes questions en te repérant par rapport à mon plan du 23/12/2013 à 18:58 mais attention c'est une 1500 et RHD bon courage pour la renovation de ta Mk2 |
|
| FRANCK91 * 24/12/2013 12:00 |
re : trajet du faisceau electrique |
| La théorie et les souvenirs, c'est bien ... mais les Spitfire, c'est comme les Femmes...c'est quand même mieux quand on peut être dedans !!!!!!!!!!!!!!! | |
| DenisT * 24/12/2013 12:12 |
re : trajet du faisceau electrique |

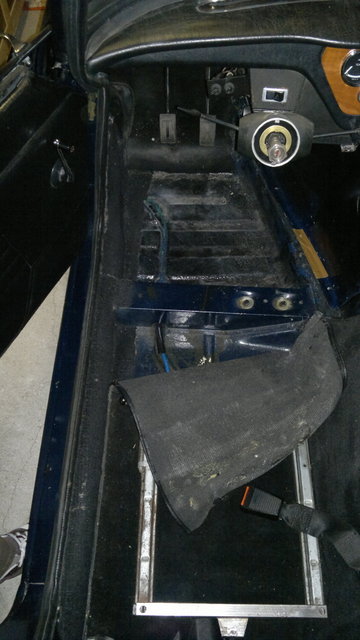

 Voici où passe le circuit dans ma mk3. Bon courage |
|
| Raph 69 24/12/2013 17:29 |
re : trajet du faisceau electrique |
| hello Philippe67, merci de ton retour. Mais je n'ai pas à changer tout le faisceau, juste les feux et clignos qui ont fait l'objet de rajouts de la part du précédent proprio : ils étaient capricieux, donc il a tiré de nouveaux fils dans la même gaine: c'est le bazar pour m'y retouver. Je ne sais plus à quels fils connecter ma centrale des clignos. Je voulais donc recâbler en parallèle et bazarder les anciens fils après coup pour ne pas repartir de 0. D'où ma question sur les longueurs à commander. Merci à toi |
|
| Andre17 * 24/12/2013 18:08 |
re : trajet du faisceau electrique |
| Bonsoir Raph, A mon avis, avec un mètre ruban, un crayon et un bout de papier, cela devrait suffire...( si si, j'ai fait comme çà. ) Bien cordialement et bonne restauration. |
|
| PRECISION 24/12/2013 18:18 |
re : trajet du faisceau electrique |
| @Raph69 et pour le prix, il vaut mieux calculer large car c'est béta de se retrouver trop court de 5cm !! |
|
| Jpma35 * 24/12/2013 18:55 |
re : trajet du faisceau electrique |
| Bonsoir, Ne pas oublier une des lois de Murphy qui dit : Tout fil ou cable mesuré et coupé à la bonne longueur est toujours trop court. Bon Noël Jean Philippe |
|
| Andre17 * 24/12/2013 19:25 |
re : trajet du faisceau electrique |
| ...Et après, cela devient classique et banal, le fil bleu avec le fil vert ! Bon noel à vous tous et surtout, ne vous blessez pas en ouvrant les huitres... Bien cordialement. |
|
