| roger 06/07/2025 13:28 |
collecteur 4/2/1 une mesure svp |
|---|---|
| bonjour petit renseignement , suite à mon remplacement de mon collecteur en fonte de ma spit mk3 par un collecteur 4/2/1 et depuis je racle légèrement sur les dos d'âne , qui peut me donner la hauteur au niveau ou se termine les deux tubes du sol a en dessous des deux tubes (juste avant la jonction du deuxième ), je trouve que la terminaison des deux tubes plonge un peu vers le bas , bon je sais pas trop pratique de prendre la mesure sous la spit pas évident mais j'aimerais savoir cette mesure , (peut-être si quelqu'un a un pont ) merci d'avance |
|
| roger 08/07/2025 08:31 |
re : collecteur 4/2/1 une mesure svp |
| bonjour bon j'ai pas eu de retour , bon je sais c'est pas facile de prendre cette dimension mais j'aimerais bien savoir , pour ma part moi les deux tubes final du collecteur plonge légèrement vers le bas et me fait baisser la jonction du 2eme , merci d'avance |
|
| CL56 * 09/07/2025 07:10 |
re : collecteur 4/2/1 une mesure svp |
| Bonjour Roger, Avant tout, tes supports moteur et BV sont en bon état ? Cdlt |
|
| roger 09/07/2025 08:38 |
re : collecteur 4/2/1 une mesure svp |
| bonjour cl 56 oui mes supports sont en bon état , c'est pour cela que je demande la hauteur des deux tubes du collecteur du sol a en-dessous ( la où se termine les deux tubes 20 centimètres avant au niveau du pliage ) car c'est à se niveau que ça touche , avec la hauteur j'irai faire remonté par un chaudronnier c'est deux tubes car visuellement il baisse tout les deux ?? bon si quelqu'un avec un pont car c'est pas top de prendre cette mesure pour avoir un repère merci d'avance |
|
| nicolas45 09/07/2025 10:30 |
re : collecteur 4/2/1 une mesure svp |
| je regarderais ce weekend,; même si c'est une 1500 je ne pense pas qu'il y ai de gros écarts avec une Mk3 de souvenir, ma sortie est bien alignée avec le chassis |
|
| roger 09/07/2025 13:15 |
re : collecteur 4/2/1 une mesure svp |
| bonjour Nicolas 45 super ???? merci car j'ai aucun repère , en plus j'ai pas de réponse d' amicaliste bon je reconnais c'est des dimensions qui sont pas facile a donner pour celui qui a pas de pont , moi j'ai fait un pont de fortune avec plusieurs madriers et deux rampes pour monté , bon j'arrive , bon merci d'avance de votre dévouement |
|
| Etienne * 09/07/2025 14:06 |
re : collecteur 4/2/1 une mesure svp |
 mesure sous la platine de gauche jusqu'au point le plus bas dans la corbure sous la boite: environ 43cm |
|
| Etienne * 09/07/2025 14:19 |
re : collecteur 4/2/1 une mesure svp |

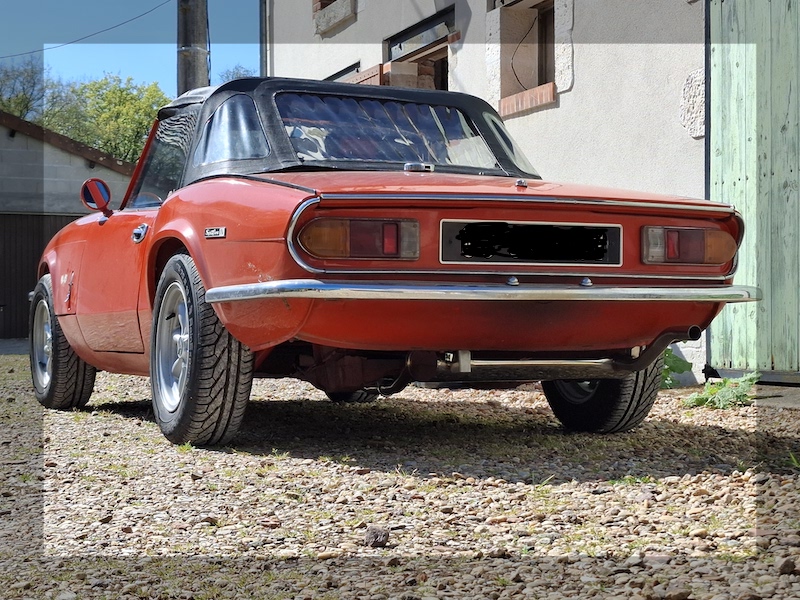

| Ligne tout inox. J'ai une bonne garde au sol, je n'ai jamais touché le moindre dos d'âne. Je passe partout comme une moderne | |
| roger 09/07/2025 14:27 |
re : collecteur 4/2/1 une mesure svp |
| bonjour Étienne ok super , la ou vous avez fait le trait c'est là que je touche a 20 centimètres de la sortie des tubes , si je peux avoir la dimension du sol a en-dessous tube a il y a combien , merci d'avance je vais pouvoir avoir un repère |
|
| roger 09/07/2025 14:33 |
re : collecteur 4/2/1 une mesure svp |
| car ou vous avez fait le trait pour la flèche qui monte vers la culasse , moi les deux tubes visuellement baisse , avec les mesures j'aurais mon repère | |
| Etienne * 09/07/2025 15:43 |
re : collecteur 4/2/1 une mesure svp |
 |
|
| Etienne * 09/07/2025 15:46 |
re : collecteur 4/2/1 une mesure svp |
 |
|
| Etienne * 09/07/2025 15:51 |
re : collecteur 4/2/1 une mesure svp |
| J'avais repercé les pattes de fixations du pot parce que les trous d'origines sont trop hauts et font que le pot est donc trop bas, beaucoup trop bas! | |
| roger 09/07/2025 20:51 |
re : collecteur 4/2/1 une mesure svp |
| bonsoir Étienne sans être trop casse pied la mesure qui me faut impérativement c'est celle du sol a en-dessous du tube d'échappement, comme je disais plus haut au même endroit où vous avez fait la flèche ( donc a 20 centimètres de la sortie des deux tubes ) c'est là que je touche , une règle à raz des roues cela fait le sol , merci pour vos photos sympas de votre part cdltl |
|
| Etienne * 09/07/2025 22:00 |
re : collecteur 4/2/1 une mesure svp |

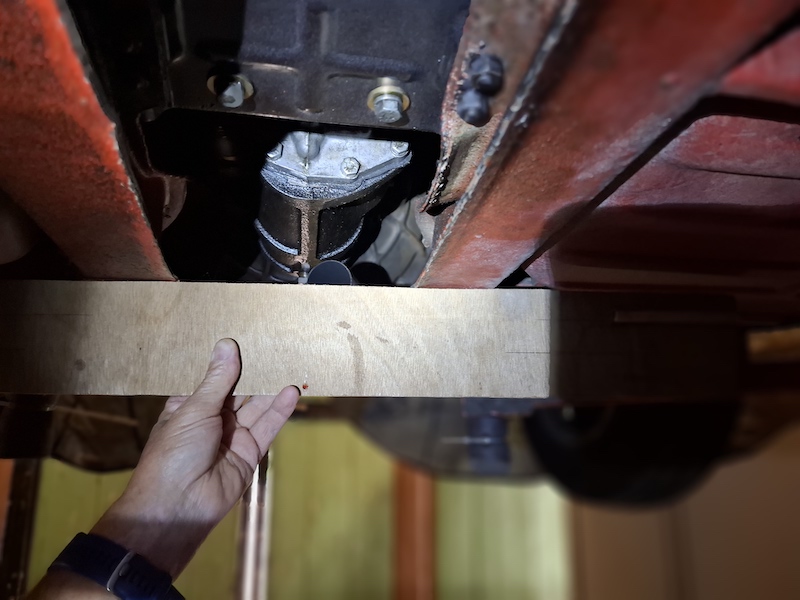

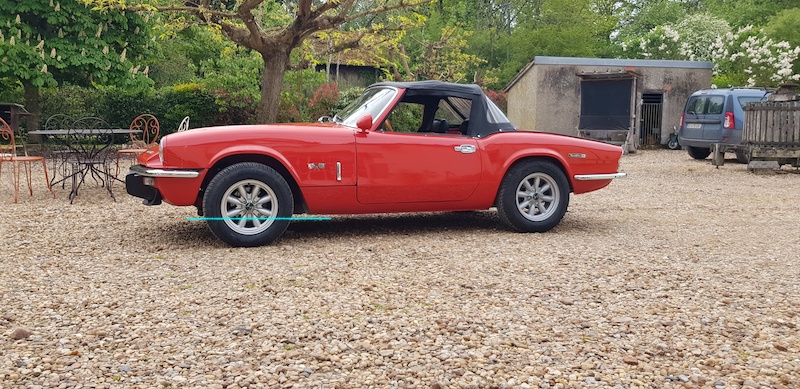

 Disons que si on regarde cette photo, je dirais que le tube passe à peu près à hauteur du trait que j'ai tracé (vraiment à la louche), ce qui ferait en gros 20 à 22cm du sol Je peux pas t'en dire plus pour l'instant |
|
| roger 09/07/2025 22:36 |
re : collecteur 4/2/1 une mesure svp |
| c'est beaucoups moins que ça , si la voiture est sur le pont , une règle ou un tasseaux mettre le tasseau sous les pneus en travers , cela fait comme si c'était le sol et vous prenez la hauteur du tasseau a en dessous du tube du collecteur ça donne la hauteur que je veux , le parfait serait a 20 centimètres de la sortie du collecteur , et bon remontage pour vous , ont se console en disant qu'il fait trop chaud | |
| Etienne * 09/07/2025 22:47 |
re : collecteur 4/2/1 une mesure svp |
| 23 cm roues pendantes, mais je ne suis pas sur que ce soit très représentatif | |
| Gilles 35 * 09/07/2025 22:57 |
re : collecteur 4/2/1 une mesure svp |
| Bonsoir Roger Montre nous des photos de ta voiture. Sur ma MK3, je viens de regarder, la sortie du collecteur est exactement comme la photo d’Étienne du 9/07 à 15h43. Le tube part ensuite horizontalement. Le point critique a toujours été le point bas du double pot. J'ai travaillé les supports de pot pour obtenir un garde au sol correcte et j'ai corrigé le cintrage du Y de sortie pour centrer le tube entre les longerons du chassis (il y avait un décallage d'un coté). Gilles 35 |
|
| roger 10/07/2025 08:41 |
re : collecteur 4/2/1 une mesure svp |
| bonjour Gilles 35 désolé pas trop doué pour les photos , mais l'endroit critique pour mon collecteur c'est a 16 centimètres de la sortie ( c'est là que je touche ) pour avoir une base pour le remettre dans sa configuration car là qu'il baisse un plus que l'autre si je peux avoir la côte des deux sorties serait parfait a 16 centimètres de la sortie collecteur ,merci d'avance , après je n'ai pas de problème merci du renseignement |
|
| Etienne * 10/07/2025 08:55 |
re : collecteur 4/2/1 une mesure svp |
| quelle marque est ton collecteur? le miens est un BELL, ils sont plutôt très bien fait je trouve | |
| roger 10/07/2025 09:12 |
re : collecteur 4/2/1 une mesure svp |
| je sais pas acheté a dyngo en occasion | |
| Gilles 35 * 10/07/2025 09:20 |
re : collecteur 4/2/1 une mesure svp |
| A te lire, je pense que le problème est lié au 3ème Y du collecteur. Les 2 branches amont du Y doivent être à la même hauteur. Tu dois pouvoir le régler en desserrant les brides et en faisant une petite rotation. | |
| Etienne * 10/07/2025 09:41 |
re : collecteur 4/2/1 une mesure svp |
| Mon collecteur BELL est en 1 seule pièce, je ne voulais pas celui en 2 morceaux avec le petit Y a la fin. J'ai longtemps un 4/2/1 en tôle en 2 morceaux,, j'avais soudé le Y ???? | |
| roger 10/07/2025 13:14 |
re : collecteur 4/2/1 une mesure svp |
| bonjour Gilles 35 en fait sortie collecteur celui qui fait le Y a la sortie culasse celui baisse légèrement , par contre celui du milieu rejoint l'autre et encore un peu plus bas que l'autre et c'est celui là que j'aimerais savoir a quel hauteur il se trouve , donc a 16 centimètres du tube de sortie cette hauteur très importante pour que je rectifie , j'ai vue avec un pros car faut mettre une barre a l'intérieur du pot le caler et chauffer et en même temps le relevé avec la barre |
|
| Gilles 35 * 10/07/2025 14:00 |
re : collecteur 4/2/1 une mesure svp |
| Il faut travailler avec une cintreuse type Maingori, c'est ce que j'ai fait. Le cintrage à chaud est très délicat car il ne faut pas plier le tube. Je l'ai essayé sans succès et j'ai préféré prendre la cintreuse. |
|
| roger 10/07/2025 14:18 |
re : collecteur 4/2/1 une mesure svp |
| ok je pensais avec la cintreuse moi aussi , il préfère chauffer il m'a dit qu'il maîtrise bien cette opération , je verrai bien par contre a cheval avec cette dimension qui fera pas sans , et malheureusement que je n'ai toujours pas | |
| Nicolas45 14/07/2025 11:03 |
re : collecteur 4/2/1 une mesure svp |
| (Le fichier "DSCN4080.JPG" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Bonjour Roger, donc voici le résultat des mesures pour ma part le collecteur est entièrement soudé et au niveau de la sortie unique, il dépasse d'a peine 1cm puis au milieu du chassis j'ai environ 2cm; et raccordement silencieux 3 cm de dépassement du chassis |
|
| Roger 14/07/2025 20:43 |
re : collecteur 4/2/1 une mesure svp |
| bonsoir Nicolas 45 OK merci pour les mesures sympas de ta part , bon cela fait dans plus bas dans les 12 centimètres, donc du sol à en-dessous du tube il doit avoir 12 cm , merci pour les renseignements cdlt |
|
