| Geo42 13/06/2026 14:26 |
Lame de ressort Triumph gt6 mk2 rotoflex |
|---|---|
| Bonjour à tous, J'ai décidé de re-déposer ma lame " ressort de suspension AR" suite à mon problème de carrossage arrière asymétrique. Pour rappel: - ARG environs 1 cm entre le flanc intérieur du pneu arg et la protection supérieure de l'amortisseur (légèrement positif voir nul) - ARD négatif, le flanc du pneu intérieur talonne la protection supérieure de l'amortisseur ARD ( SPAX réglable ). J'ai observé, mesuré, comparé.. chaque pièce de chaque côté. Pour résoudre le problème je me suis que le ressort à lames AR devait "tirer" le haut du vertical link ARG vers l'axe longitudinal du véhcule ce qui a pour effet de décaler le ressort vers la droite donc de pousser le haut du vertical link ARD vers la droite....et donc créer un écart permettant au flanc du pneu ard de ne plus lécher la protection de l'amortisseur ARD Je vous joins les photos du ressorts à lames, des yeux du ressort etc... : http://www.youtube.com/shorts/_PMQNfaooVE Et une vidéo du ressort à lame ici: http://www.youtube.com/shorts/nuQ6vy_IfqU Question En re déposant je me rends compte que je n'ai pas de pastille entre chaque lame ? normal ? grave ? Lame neuve commandée chez OWEN en 20....oula j'ose même plus y penser... Qu'en pensez vous ? |
|
| Geo42 13/06/2026 14:27 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Et c'est ressort à lames et non l'inverse comme dans le titre du post...désolé | |
| CL56 * 13/06/2026 18:10 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonjour Geo perso , je commencerai par faire un 1/2 tour avec la lame pour vérifier que le défaut persiste ou pas du même coté puis je démonterai complètement la lame pour y rajouter des pastilles en polyamide Cdlt |
|
| Geo42 14/06/2026 15:16 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonjour Charly Clairement il y a une anomalie sur l ensemble. Par différentes mesures et comparaisons il y un cintrage des lames différents de part et d autres de l axe de symétrie ( en prenant pour référence la vis de serrage centrale et principale). Vu le prix d un ressort a lames j en commande un autre. Je vous tiens au jus. Bon dimanche ensoleillé à tous, |
|
| Jeff 14/06/2026 16:19 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonjour, voir ici avec tes lames d'origine: https://www.ressorts-lames-chassin.com/ Cdt Jeff |
|
| tommybolin 14/06/2026 22:10 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonsoir Geo, vu les vidéos, possible que l'entraxe de la lame maîtresse soit ok mais que le paquet supérieur ait été percé décalé.. en tout cas il y a clairement un défaut de fab. Même si c'est hors garantie essaie peut-être de contacter le boss d'Owen Spring pour lui exposer le pb. La voiture n'ayant quasi pas roulé, il y a peut-être moyen.. ;) |
|
| CL56 * 15/06/2026 08:27 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonjour, Ok , la lame a un défaut et le trou borgne (usiné dans le carter arrière du pont) de centrage de la lame est-il en bon état Cdlt |
|
| Geo42 15/06/2026 10:19 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |

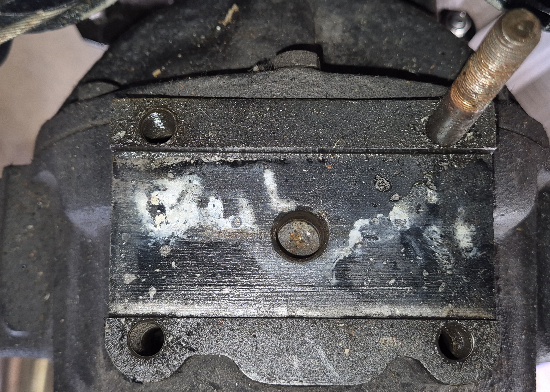

| Salut les gars :-) @Tommy, Oui bonne idée @CL56 je dirais oui :voir photo ci-dessous. Question: Mes goujons de fixation du ressort à lames (x4) mesurent 82mm. Chez DATCH ils proposaient 2 longeurs de goujons 105 ou130 mm ( avec ou sans cale / modif du carrossage): http://www.datch.fr/fr/advanced_search_result.php?keywords=%09131008&filtre_categories_id=&categories_id=&x=0&y=0 Mais aucune des 2 longueurs de goujons venues ne sont en lien avec mes mesures. Ca vous parle cette dimension 82mm de goujons ?? |
|
| Geo42 15/06/2026 10:20 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
 |
|
| Geo42 15/06/2026 11:17 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Pour infos...REAR SPRING acheté chez Canley et badgé OWEN en 12/2015... Pour une réclamation ca ne va pas le faire |
|
| Geo42 15/06/2026 11:24 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Souvenirs :-) http://www.https//www.amicalespitfire.org/cyberspit/index.php?lecture=247381&debut=1980&recherche=geo42&rt=ps&page=67#247381amicalespitfire.org/cyberspit/index.php?lecture=247381&debut=1980&recherche=geo42&rt=ps&page=67#247381 |
|
| Geo42 15/06/2026 12:02 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| c'est mieux avec ce lien : https://www.amicalespitfire.org/cyberspit/index.php?lecture=247557&debut=1980&recherche=geo42&rt=ps&page=67#247557 |
|
| Geo42 16/06/2026 22:12 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonsoir a tous, Nouveau ressort à lames recu. Goujons commandés plus longs que ceux montés initialement. . Je vous laisse voir ici: https://youtu.be/1iriVXqLJ-s?is=KwUtrtiWi2CAhy_a Des conseils pour un montage aux petits oignons ? |
|
| Geo42 17/06/2026 08:16 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonjour, Page4.121 de la doc tech, ils précisent qu'il y a un sens de montage du ressort à lames avec l'indication "FRONT " à positionner vers l'avant..." Car aucune indication tant sur l'ancienne lame que sur celles recue. D'ailleurs, qu'est-ce qui change ? |
|
| tommybolin 17/06/2026 08:45 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonjour Geo, Le marquage "front" c'est juste pour les lames d'origine, le paquet est légèrement meulé au centre sur un seul côté pour pouvoir s'encastrer dans la rainure du pont. Possible pour pouvoir utiliser une dimension de lame std de l'époque? Gaffe aux goujons + longs pas forcément prévus pour GT6 roto: Tes écrous ne doivent pas venir buter contre la partie vierge des goujons en fin de serrage, laissant penser que tu as bien serré au couple alors que le ressort reste encore "libre"! :) |
|
| Geo42 17/06/2026 11:59 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Hello Tommy, D'accord / marquage "front". Pour les goujons, chez canley, la réf est 136818 https://www.canleyclassics.com/?catalogue=triumph-gt6-mki/ii&diagram=triumph-gt6-mki/ii-rear-axle et j'ai commandé pour les non rotoflex la réf 131008 chez Datch.. Boulette de ma part, je viens de m'en rendre compte. Sur le goujons, il y a une partie filetée + courte que l'autre. La partie filetée la plus petite est bien celle qui se visse dans le pont ? |
|
| Geo42 17/06/2026 12:01 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Et je me posais la question de savoir si je laissais les silents-blocs des yeux des lames en place (noirs montés à l'achat du ressort) ou si je les enlevés pour remettre les polybush rouge immédiatement? | |
| tommybolin 17/06/2026 16:11 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Oui c'est la ref goujon pour le boitier du swing spring et pour les Herald.. La partie filetée courte va côté pont (pour rappel à bloquer un poil dans le carter et non pas serrer au couple!) La qualité des silent blocs est variable mais tu peux tout à fait les laisser en place, c'est toi qui vois ;) Alors il a meilleure allure le nouveau? |
|
| Geo42 17/06/2026 16:20 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Ok / partie filetée courte.Merci. c'était monté ainsi mais dans le doute... Bon je monterai le ressort à lame ainsi. Je verrais déjà si ca corrige mon pb de carrossage ARD ( ou arg !). Et si ok / carrossage, je changerai les polybushs. Je dirai oui à l'oeil....mais je suis perplexe malgré tout. Les vidéos et photos YOUTUBE ne sont peut être pas assez explicites ? Je vous tiens au jus dès que c'est posé :-) |
|
| tommybolin 17/06/2026 16:57 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Ah ben oui j'avais zappé les vidéos : / | |
| Geo42 17/06/2026 17:39 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| :-) et du coup? qu'en penses tu ? c'est pas " énorme" le décalage, mais bon ... |
|
| CL56 * 18/06/2026 07:37 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonjour Geo A l'avant, as-tu une barre stab ? si oui as tu contrôlé sa planéité avant montage ? Cdlt |
|
| Geo42 18/06/2026 08:03 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonjour Charly Oui présence d une barre stab et planéité ok. Pensez vous qu il faille monter le ressort a lames tel quel ou graissage ou y a t il d autres préconisations svp ? |
|
| CL56 * 18/06/2026 08:15 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonjour Géo Pas de graissage , pulvérise du W440 base silicone si tu veux occasionnellement (silicone neutre pour les cales en caoutchouc Perso, je ne monte pas du polybush sur les suspensions avant et arrière ( les silent bloc en caoutchouc sont en 1 seul pièce caoutchouc adhérisé à chaud aux bagues inter et exter et absorbent les chocs vibrations ... C'est vrai,je suis né dans le "caoutchouc" Cdlt |
|
| Geo42 18/06/2026 14:20 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| @CL56 : Je note ton "impartialité" :-) |
|
| tommybolin 19/06/2026 08:03 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Salut Geo, Je rejoins Charly. Le graissage c'est bien, mais uniquement si le ressort est soigneusement protégé ensuite (gaines/chambre à air + rilsans etc..). Sinon privilégier un lubrifiant antifriction "sec" (spray au ptfe/téflon par ex) ;) |
|
| Geo42 21/06/2026 15:22 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |

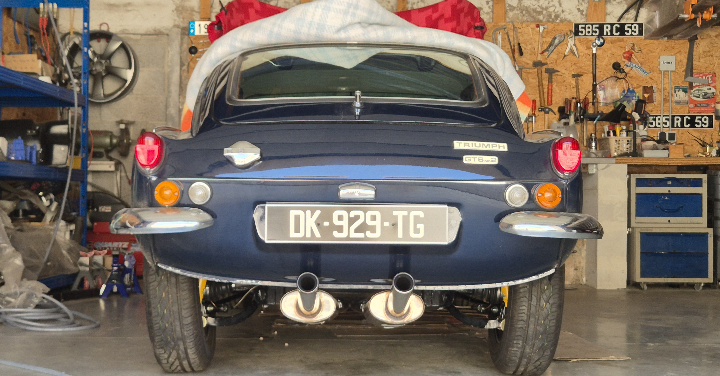

| Hello tout le monde :-) Nouveau ressort a lames monté. Carrossage positif excessif a la descente du véhicule des chandelles. Essaai a venir quand il fera moins chaud.... On peut pas vraiment dire que la gt6 soit une voiture climatisée :-) |
|
| Geo42 21/06/2026 18:05 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
 |
|
| Jeff 21/06/2026 18:58 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonjour, sur les spit, ça fait ça en descendant d'un pont et ça revient en position en faisant simplement une marche arrière et un coup de marche avant .... Ne ne me demande pas pourquoi!!! Cdt Jeff |
|
| tommybolin 21/06/2026 20:10 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonsoir Geo, Jeff a raison concernant la suspension des Spit. Sur les GT6 roto le triangle inférieur maintient un peu la suspension et là clairement il y a beaucoup trop de carrossage + = danger de se retrouver dans le fossé en roulant comme ça :( Je pense que tu as fait gaffe aux cardans des fois qu'ils se seraient déboités..? et tu as serré les boulons de suspension véhicule au sol ou cric en soutien? Perso je redémonte et réinstalle un ressort d'origine d'occase donnant la bonne géométrie :) yapa moyen d'avoir un minimum de qualité avec ces pu..de..bor..de reproductions! bor.. ah, je l'ai déjà dit :// |
|
| Geo42 22/06/2026 08:24 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |

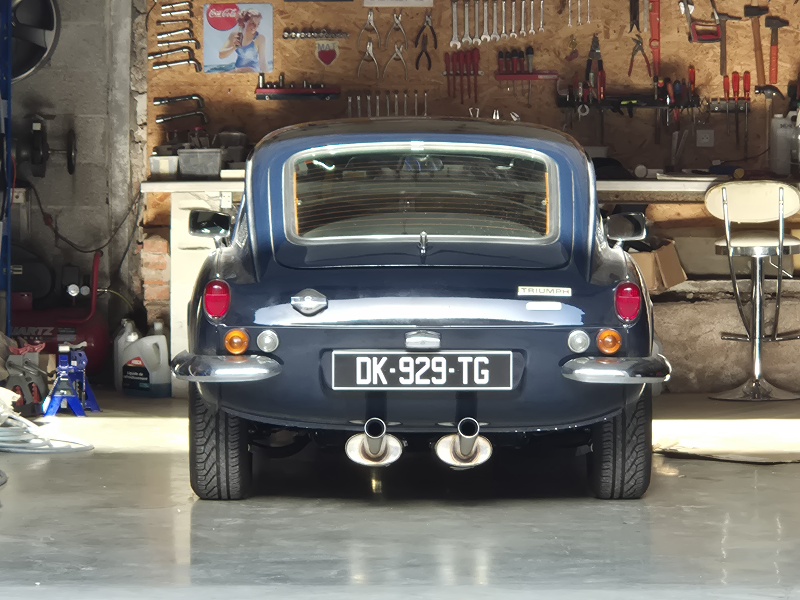

 Je suis aller hier soir... tard...sans clim....lol Voici le résultat: |
|
| Geo42 22/06/2026 08:25 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
 Je suis aller hier soir... tard...sans clim....lol Voici le résultat: |
|
| tommybolin 22/06/2026 09:09 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Salut Geo, Oh pu..de..bor.. super, c'est en place!.. :)) Tu avais serré les boulons avec le train "calé en position route" ou bien roues pendantes? Dans le second cas je te conseille de débloquer/rebloquer toutes les liaisons silent-blocs pour ne pas déteriorer ces derniers. C'était peut-être tes bagues nylon de triangles un poil "serrées" qui ont empêché le retour à une assiette normale. |
|
| CL56 * 22/06/2026 09:11 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Bonjour, et voilà un problème réglé Next ? je plaisante Amicalement |
|
| Geo42 22/06/2026 10:31 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Salut les gars, J'ai serré/rapproché tous les écrous des 1/2 trains arrières sans rien bloqué au couple, roues AR en l'air. Je l'ai descendue ( photo 21/06/2026 18:05) Je suis allé roulé tranquillou une 15aine de kms vers 23h, et je l'ai reposé gentillement en me disant...on y verra +clair demain matin , et là, surprise demain matin :-) Voilà, c'est tout frais de ce matin. Je vous communique d'autres photos / écarts / amortisseurs et flancs de pneumatiques intérieurs. Le flanc du pneu int ARD ne talonne + la protection supérieure d'amortisseur. Il y a maintenant un écart d'environs 1cm. Coté G, cet écart s'est légèrement réduit. |
|
| tommybolin 22/06/2026 10:34 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Càd que les écarts se sont à peu près égalisés? | |
| Geo42 22/06/2026 10:36 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |

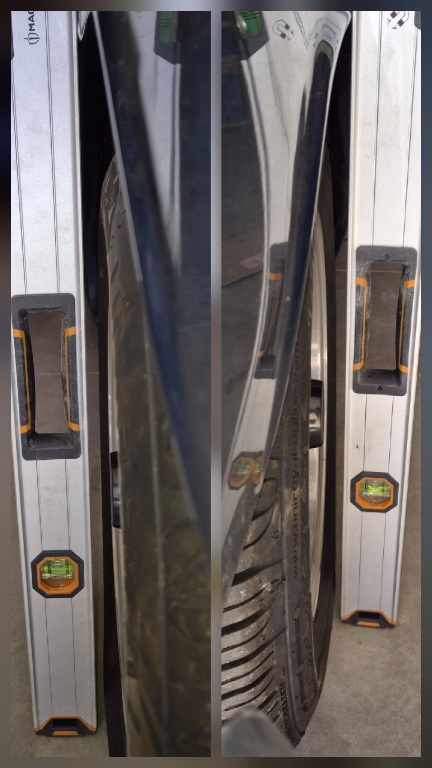

 Donc on peut voir que nous sommes en carrossage négatif très modéré de chaque côté. Des que je peux je refais une géométrie au fil de pêche et un nouvel essai. ( une géométrie sur banc de mesures est prévue rassurez vous!) |
|
| tommybolin 22/06/2026 10:40 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Oui c'est conforme au std. Elles sont géniales ces pièces refab! :D | |
| Geo42 22/06/2026 10:47 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| lol x1000 :-))) Tout à fait Tommy, les écarts se sont approximativement égalisés. Je n'ai pas encore trouvé le moyen de mesurer "précisément". Cela viendra. |
|
| tommybolin 22/06/2026 10:52 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Tu l'as eu chez Canley parce-qu'il semblerait que ce soit un autre fabricant (pas Owen)? | |
| tommybolin 22/06/2026 10:57 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| origine peut-être ici: http://www.woodstock-leafsprings.uk/leaf-springs/heritage-leaf-springs/ ou plutôt ici: https://www.gbsprings.co.uk/heritage-car-springs/ |
|
| Geo42 22/06/2026 11:43 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Ressort acquis chez DATCH. Regardes à la 6eme seconde de la vidéo/ étiquette : https://www.youtube.com/watch?v=1iriVXqLJ-s |
|
| Geo42 22/06/2026 11:44 |
re : Lame de ressort Triumph gt6 mk2 rotoflex |
| Enfin bref j'ai un ressort à lame de dispo pour qui veut et peut le refaire... | |
