| marin 18/03/2022 13:27 |
Pose kit mano pression huile Betasset ref GAE123-K |
|---|---|
| quelqu'un peut-il me guider pour la pose de ce kit. Ou placer le mano, par où faire passer le tuyau, comment et où se branche le té en laiton? | |
| Thierry76 18/03/2022 17:46 |
re : Pose kit mano pression huile Betasset ref GAE123-K |

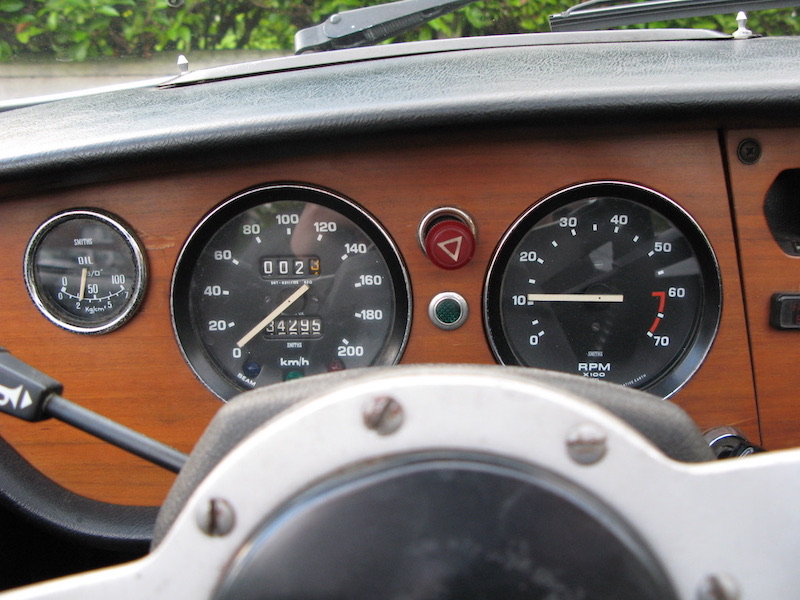

 Mais comme je suis dans un bon- jour, je vais t'aider un peu. Il ya différents trous dans le metal derrière le bois de la planche de bord. Pour percer le bois il te faut une scie cloche et bien centrer la mèche d'attaque . Tu peux aller voir sur internet à quoi ressemble une scie cloche. Il ya un trou à gauche du compteur de vitesse et à droite(peut-être même 2) au dessus de la boite à gants. Idéalement il faudrait démonter la place de bord mais j'y étais arrivé sans trop de dégâts. Pour le tube il y a un trou près du maitre cylindre vers le moteur et pour accrocher le T , c'est vraiment simple , dévisser le manocontact de pression d'huile et le rebrancher sur le T avec le tube. Tout ceci est très bien explique dans le fil pose de manomètre huile que tu as deja consulter. Je te souhaite une excellente journée. |
|
| marin 19/03/2022 08:57 |
re : Pose kit mano pression huile Betasset ref GAE123-K |
| Thierry76, bonjour et merci. Je vais essayer de mettre en oeuvre tasolution | |
| dyngo 19/03/2022 14:55 |
re : Pose kit mano pression huile Betasset ref GAE123-K |
| Ce sont les deux trous pour les boules d'airisation de GT6. | |
| marin 24/03/2022 11:32 |
re : Pose kit mano pression huile Betasset ref GAE123-K |
| bonjour, merci de votre aide. Bon j'ai passé ma main derriere la planche de bord à l'endroit où Thierry76 a montré une photo. Je sens bien qu'il existe un évidement dans la structure en métal. Je voudrais savoir comment enlever la façade en bois pour réaliser le perçage, car je ne peux pas effectuer ce perçage sans bien localiser le trou. | |
| JeanLuc83430 24/03/2022 12:20 |
re : Pose kit mano pression huile Betasset ref GAE123-K |
| Bonjour, @marin : avant de démonter la partie gauche du tableau de bord, profites en pour tracer l'emplacement du trou. Bonne journée Jean luc |
|
| tommybolin 24/03/2022 16:49 |
re : Pose kit mano pression huile Betasset ref GAE123-K |
| Bonjour Marin, Il y a pas mal de démontage à faire pour déposer la partie gauche dont la partie centrale les compteurs et des boutons délicats à retirer etc.. : Perso je ferais comme indiquent Thierry & Jean-Luc : dépose de la boîte à gants gauche complète pour avoir accès sous le tableau puis tracer le contour.. Reste ensuite à pointer le centre et percer avec un petit foret par l'AR du tableau. Ensuite agir par devant pour découper la rondelle à la scie cloche. cdlt :) |
|
| Thierry76 24/03/2022 18:37 |
re : Pose kit mano pression huile Betasset ref GAE123-K |
| Salut , comme dit tommybolin plus facile sans démonter le tableau . Tu prends une feuille de papier très légère ou serviette en paper,Tu traces le contour avec un stylo épais .Ca va te donner les dimensions du trou ou alors tu mesures le diamètre de ton Mano avec un pied à coulisse . Tu reportes ça un peu plus large sur un carton pas trop épais mais rigide .Avec une combinaison des 2 méthodes tu découpes un rond dans le carton de la dimension du trou Tu fais un petit trou au centre . Tu le mets derriere le tableau dans l'emplacement du trou en metal. puis avec une vis ou une chignole à main tu peux commencer un pré-trou. Tu peux finir a la perceuse si ça passe . Pour éviter d'abimer la surface devant avec la scie cloche (comme j'ai fait) du ruban de peintre ou caler avec un serre joint une petite plaque de bois et percer à travers peut aider. Bonne chance |
|
| RICOU15 25/03/2022 06:24 |
re : Pose kit mano pression huile Betasset ref GAE123-K |
| Bonjour, une astuce pour éviter d'éclater le bois avec la scie cloche; démarrer le trou en tournant doucement à l'envers sur au moins 2 mm, ça fait un trou propre sans éclat. Cdlt |
|
