| Fabrice CISZEK 06/02/2021 18:01 |
Montage silenbloc pont spit 1500 |
|---|---|
| Bonjour à tous, Je rencontre des difficultés lors du montage de nouveau silenbloc pour le pont de ma spit 1500. Modèle acheter chez Moss. Impossible de les rentrée. Quelqu'un a déjà eu ce type de soucis ? Merci d'avance |
|
| CityHunter 06/02/2021 18:13 |
re : Montage silenbloc pont spit 1500 |
| Salut. Il sont en caoutchouc ou en néoprène ? | |
| Fabrice CISZEK 06/02/2021 18:35 |
re : Montage silenbloc pont spit 1500 |
| C'est les modèles standard en caoutchouc. |
|
| Fabrice CISZEK 06/02/2021 18:40 |
re : Montage silenbloc pont spit 1500 |

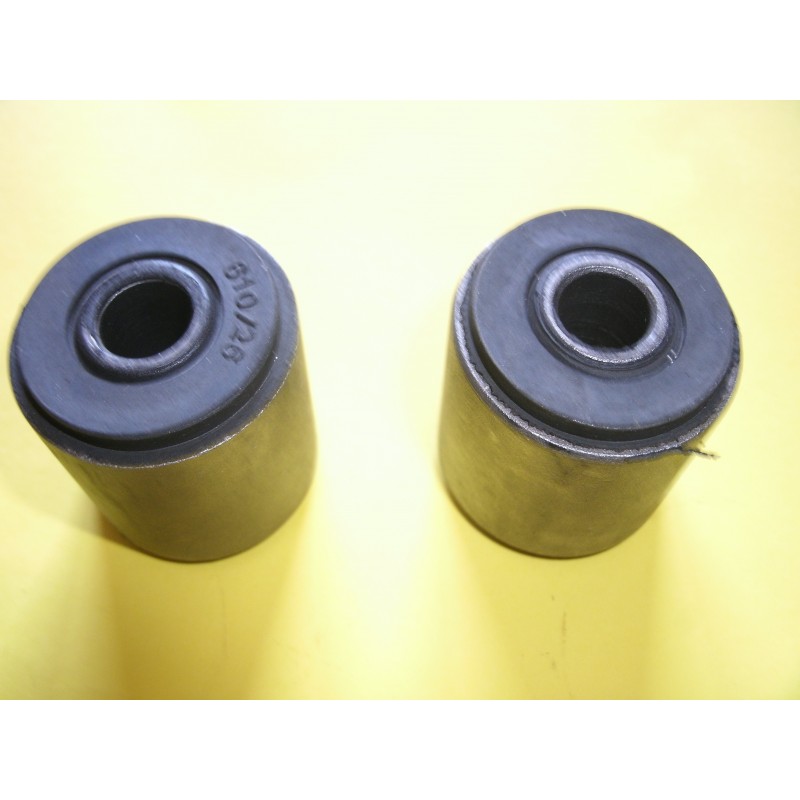

| En caoutchouc avec cylindre métallique interne et externe. | |
| Fabrice CISZEK 06/02/2021 18:42 |
re : Montage silenbloc pont spit 1500 |
| Photo | |
| Fabrice CISZEK 06/02/2021 18:48 |
re : Montage silenbloc pont spit 1500 |
 |
|
| Najak 06/02/2021 19:14 |
re : Montage silenbloc pont spit 1500 |
| Bsr, Je pense qu'il faut commencer par faire un chanfrein d'entrée dans l'alésage de l’œil du pont (et bien sûr nettoyer l'alésage). Préparer un montage avec une tige filetée qui passe dans le trou du silentbloc et qui prend appui : - d'un côté sur l’œil du pont (celui sur lequel tu montes le silentbloc, surtout pas l'autre !!) avec une grosse rondelle ou un fer plat - et de l'autre côté avec une pièce cylindrique qui vient en appui sur la partie métallique extérieur et dont le diamètre est légèrement inférieure à l’œil du pont tu dois pouvoir trouver une douille de clé à cliquet qui va bien). De la graisse ou de l'huile et ça doit rentrer en vissant la tige filetée... il faut forcer un peu; Je ne sais pas si je me suis expliqué clairement... Si tu veux un croquis... Bon courage |
|
| jean (02) * 06/02/2021 19:17 |
re : Montage silenbloc pont spit 1500 |
| Bonjour Bah, j'ai eu le même souci chez un autre fournisseur (chez R...). les silentblocs ne rentraient pas sur la longue tige filetée horizontale. Ils m'en ont renvoyé deux avec diamètres intérieurs légèrement plus larges. J'ai quand même été obligé de donner un petit coup de meule sur la vis. Il ne faut pas qu'il y ait du jeu quand même. Faut réclamer, avec photo/video à l'appui. Jean |
|
| Fabrice CISZEK 06/02/2021 19:32 |
re : Montage silenbloc pont spit 1500 |
| Merci pour les conseils. Méthode tige filetée le problème c'est que l'appui sur les faces des oreilles n'est pas parallèle donc c'est compliqué. Je vais prendre les mesures précises et je vais contacter moss. Ensuite si les côtes sont bonnes je peux peut être faire un montage sous presse avec des cales qui vous bien. |
|
| Najak 06/02/2021 19:49 |
re : Montage silenbloc pont spit 1500 |
| Quoiqu'il en soit il ne faut surtout pas s'appuyer sur une oreille pour faire rentrer le silentbloc sur l'autre... C'est de la fonte et ça ne supporte pas les contraintes de flexion. | |
| Ciszek Fabrice 06/02/2021 19:55 |
re : Montage silenbloc pont spit 1500 |
| Ok C'est noté. Merci |
|
| CL56 * 07/02/2021 11:35 |
re : Montage silenbloc pont spit 1500 |
Bonjour à tous voir et lire mon commentaire sur le post de DocSpit DocSpit 05/02/2021 23:45 Cassé partie sup du pont arrière Cordialement |
|
| GTR--89 07/02/2021 12:41 |
re : Montage silenbloc pont spit 1500 |
| Je confirme, j'en ai fait l'expérience sur la MK1. Faut finir à la lime. Ne pas jetter les anciens avant d'avoir pris les côtes au pied à coulisse. 1mm de moins en longeur et c'est rentré comme papa maman. Bon dimanche à tous François |
|
| CISZEK Fabrice 10/02/2021 14:02 |
re : Montage silenbloc pont spit 1500 |
| Bonjour, Alors voici les prises de mesure précise relevé : Pour l'alésage carter : 1/ Diamètre : 34.915 mm 2/ Diamètre : 34,850 mm Pour vos silentblocs Moss : 1/ Diamètre compris entre 34,95 et 35.00 mm 2/ Diamètre compris entre 35,04 et 35,11 mm Et voici la réponse de Moss ?! Les silent-blocs de pont 117578Z doivent être montés "en force" (à la presse) dans les oreilles du carter afin que la cage extérieure du silent-bloc soit serrée et ne puisse pas tourner et puisse garantir un bon guidage sous les fortes contraintes. Donc d'après eux même si le silentbloc à une côte positif par rapport au trou ... il faut forcer !!! Qu'en pensez vous ? Merci d'avance |
|
| CISZEK Fabrice 10/02/2021 14:29 |
re : Montage silenbloc pont spit 1500 |

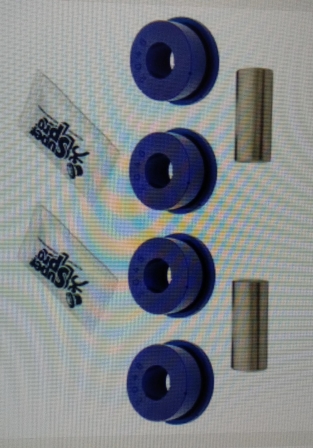

| Bonjour, Je viens de lire le post de DocSpit !!! Je ne suis pas seul on dirait ... Ne serait il pas plus sur de mettre les modèles polyuréthane car ils semblent être en 3 parties et sans bague métallique extérieure ? Fabrice |
|
| Najak 10/02/2021 14:31 |
re : Montage silenbloc pont spit 1500 |
| Bjr, 0.04 à 0.05 mm de serrage ça ne parait pas déconnant, surtout que la bague exter a une certaine élasticité avec la garniture caoutchouc Après, au maxi, ça peut aller jusqu'à 0.26 mm et là ça commence à être plus compliqué à emmancher... D'où la nécessité de bien polir l'alésage, de faire un chanfrein d'entrée et de lubrifier avant emmanchement. J'ai changé les miens avec une tige filetée sans vraiment de problème... un petit coup de marteau de temps en temps pour aider quand ça devient trop dur. Bon courage Cdlt |
|
| CISZEK Fabrice 10/02/2021 14:32 |
re : Montage silenbloc pont spit 1500 |
 |
|
| CISZEK FABRICE 10/02/2021 14:39 |
re : Montage silenbloc pont spit 1500 |
| ok je commencerai avec la méthode à la tige fileté. Vous avez fait votre chanfrein avec quoi ? A la lime ? |
|
| CL56 * 10/02/2021 15:43 |
re : Montage silenbloc pont spit 1500 |

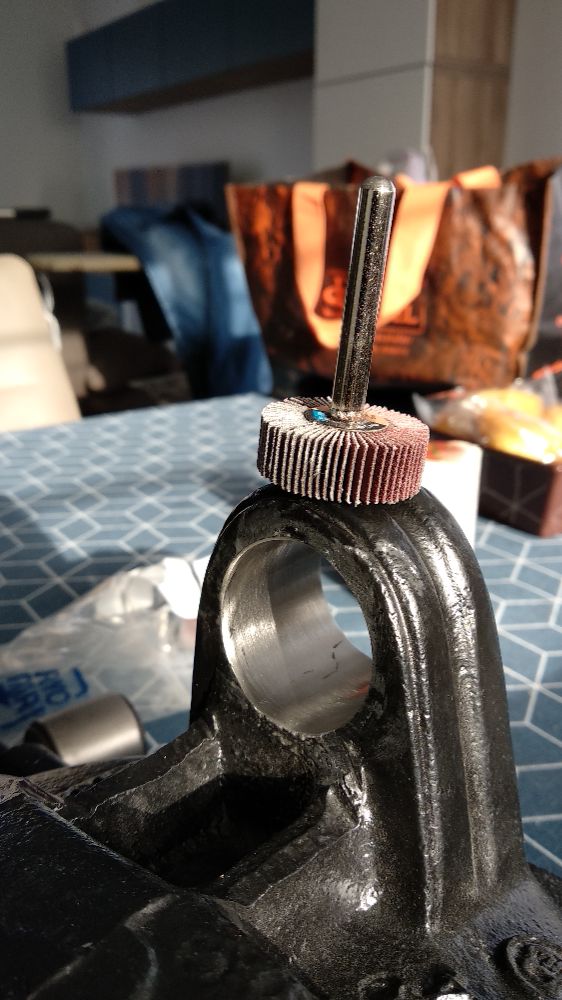

| Bonjour, voici mon montage pour extraction et emmanchement du silent bloc en caoutchouc ; La tige filetée de chez Bricomuch s'est allongée jusqu'à rupture sans forcer ; par contre la vis six pans creux de chez Rabourdin m'a permis de faire cette op en me frisant les moustaches. Comme le dit Najak l'utilisation de roue à lamelles abrasives sur tige (de3 ou 6 mm) grain de 120 facilite la préparation de l'alésage . Cdlt |
|
| CL56 * 10/02/2021 15:44 |
re : Montage silenbloc pont spit 1500 |
| Don't be disturbed C..... voici la photo |
|
| CISZEK FABRICE 10/02/2021 16:08 |
re : Montage silenbloc pont spit 1500 |
| Merci vraiment pour toutes ces infos.rnrnJe vais me procurer des vis en 12.9 et ferai une préparation de l'alésage.rnrnrn | |
| Najak 10/02/2021 16:59 |
re : Montage silenbloc pont spit 1500 |
| J'ai monté ton exemple polyuréthane sur les suspensions AR (lames et bras). Ça se monte bien avec un peu de vaseline ou de graisse téflon mais lorsque la bague polyuréthane est montée, son alésage se réduit et le montage de la douille intérieure est un peu chiant mais ça le fait. Pour le montage proposé par CL56, j'ai pas mieux ;o)). |
|
| Gilbert33 10/02/2021 17:45 |
re : Montage silenbloc pont spit 1500 |
| Juste une idée : en mettant le silent bloc au congélateur pendant 2 heures peut être qu'il va se resserrer un peu Cdmt |
|
| Najak 10/02/2021 18:30 |
re : Montage silenbloc pont spit 1500 |
| Le mettre au congèl le fera réduire de quelques pouillèmes mais comme il ne s'agit que d'un tube de faible masse il reprenda rapidement la température ambiante | |
| DocSpit 10/02/2021 21:41 |
re : Montage silenbloc pont spit 1500 |
| Bonsoir à tous Je ne suis pas arrivé à ce stade pour mon problème de carter ... mais je suis vos conversations avec intérêt .++ Je dépose le pont demain ... j’attends donc la suite pour mi remontage ! Merci à vous |
|

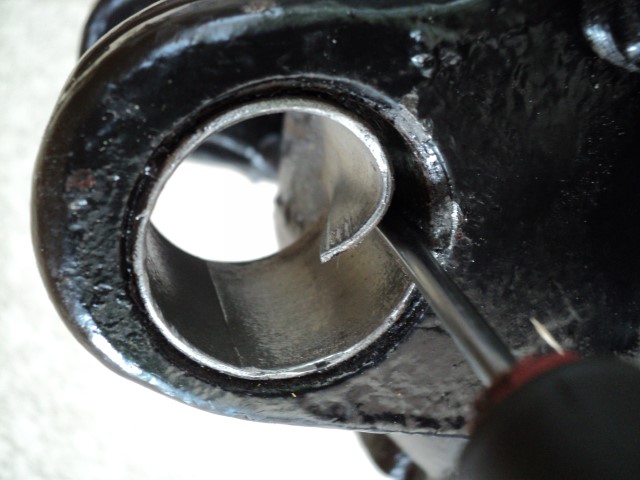

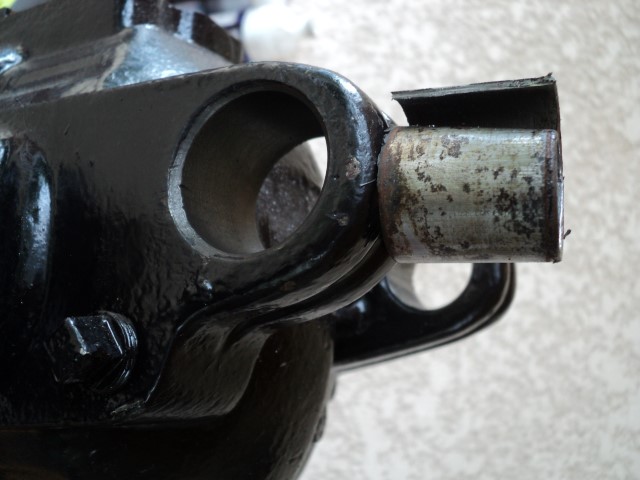

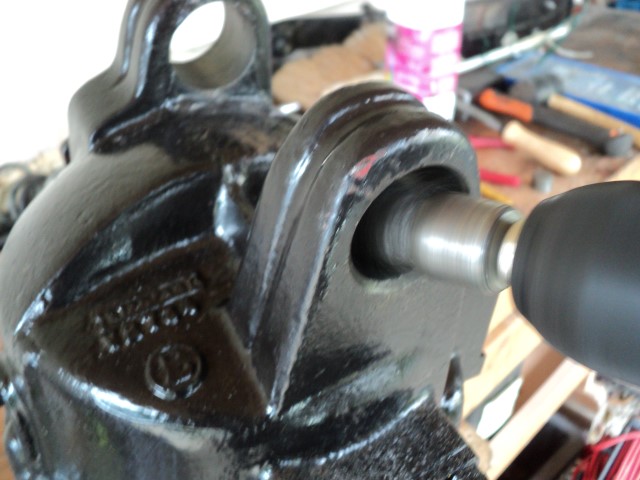

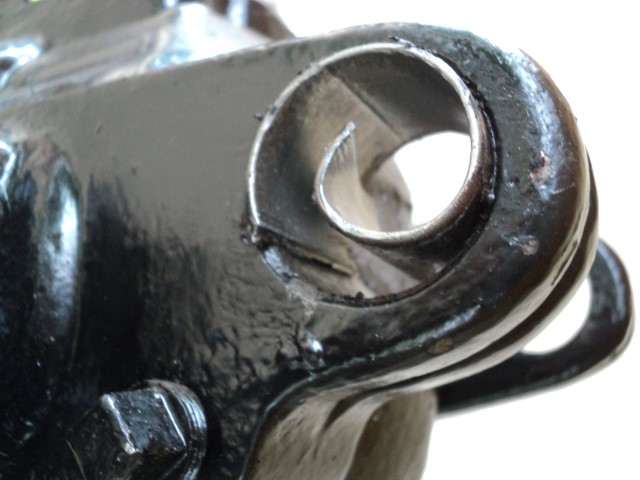

| Hop! 10/02/2021 23:16 |
re : Montage silenbloc pont spit 1500 |
 |
|
| Hop! 10/02/2021 23:17 |
re : Montage silenbloc pont spit 1500 |
 |
|
| Hop! 10/02/2021 23:18 |
re : Montage silenbloc pont spit 1500 |
 |
|
| Hop! 10/02/2021 23:19 |
re : Montage silenbloc pont spit 1500 |
 |
|
| Hop! 10/02/2021 23:20 |
re : Montage silenbloc pont spit 1500 |
 |
|
| Hop! 10/02/2021 23:21 |
re : Montage silenbloc pont spit 1500 |
 |
|
| Hop! 10/02/2021 23:22 |
re : Montage silenbloc pont spit 1500 |
 |
|
| Hop! 10/02/2021 23:24 |
re : Montage silenbloc pont spit 1500 |
 |
|
| FABRICE CISZEK 11/02/2021 06:01 |
re : Montage silenbloc pont spit 1500 |

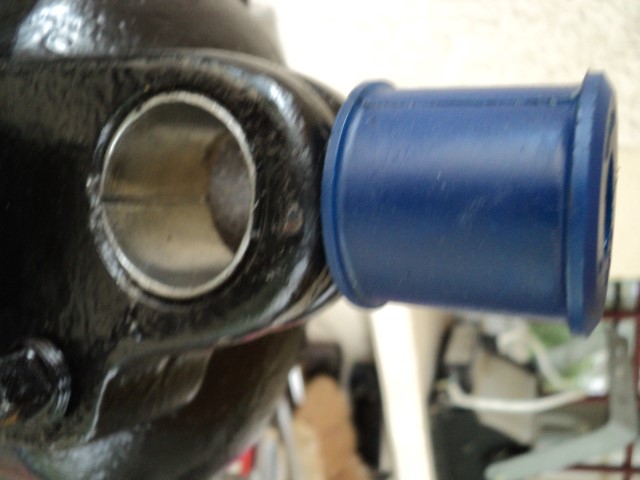

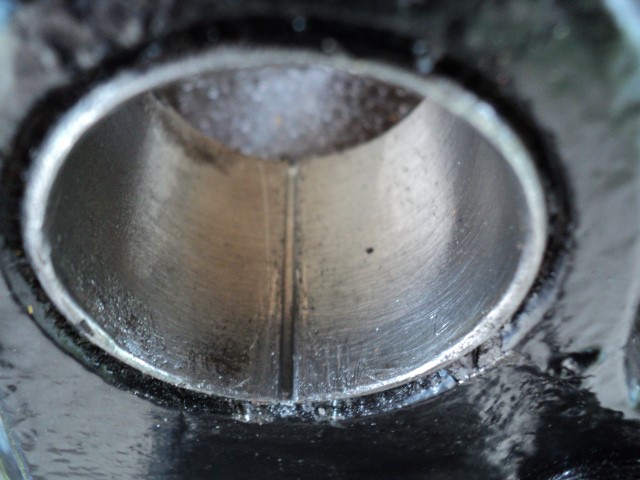

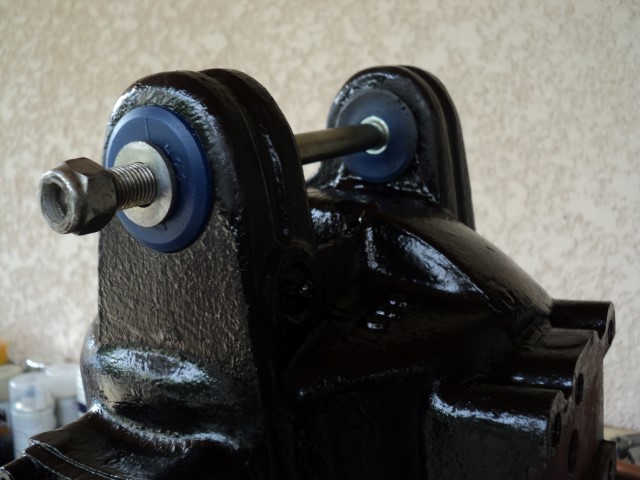

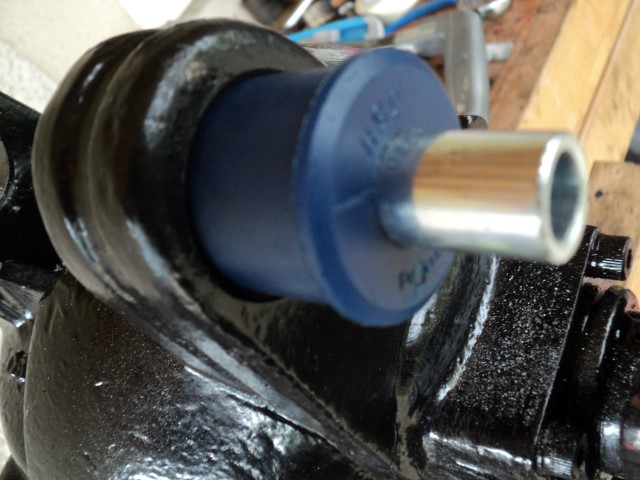

| En voyant les photos c'est clair que j'aurai du prendre ce type de silentbloc ... Au moins si j'arrive pas à rentrer les miens y'a de l'espoir avec ça. Merci à tous |
|
| jean (02) * 11/02/2021 07:27 |
re : Montage silenbloc pont spit 1500 |
| Bonjour, concernant les silentblocs que j'avais reçus, je suis certain qu'ils ne seraient jamais rentrés dans le pont, Et à la presse, les oreilles en fonte auraient sûrement cassé tant la différence de cote était grande. C'est vrai que le polyuréthanne résout tout. Jean |
|
| Ciszek Fabrice 11/02/2021 11:15 |
re : Montage silenbloc pont spit 1500 |
| Ils viennent de chez qui ceux Là ? Car contrairement à ceux de chez Moss ils sont en 2 parties ? |
|
| Jpma35 * 11/02/2021 18:08 |
re : Montage silenbloc pont spit 1500 |
| Bonjour, Les silentblocs en une seule pièce sont de marque Polybush, ci-dessous chez Rimmer : https://rimmerbros.com/Item--i-117578PBB Les silentblocs en deux pièces sont de marque Superflex, ci-dessous chez James Paddock : https://www.jamespaddock.co.uk/differential-mounting-eye-bush-polyurethane-2 Jpma35 |
|
| JPh * 11/02/2021 22:58 |
re : Montage silenbloc pont spit 1500 |
| Bonjour, Au fur et à mesure de mes démontages, je remplace les silentblocs par des Superflex noirs : https://www.superflex.co.uk/categories.php?cat=155 Cela étale la dépense car la différence de prix est loin d'être négligeable. Jamais un soucis, montage facile, et nette amélioration du confort lors du remplacement de ceux du train AR. |
|
| Ciszek Fabrice 24/02/2021 10:59 |
re : Montage silenbloc pont spit 1500 |

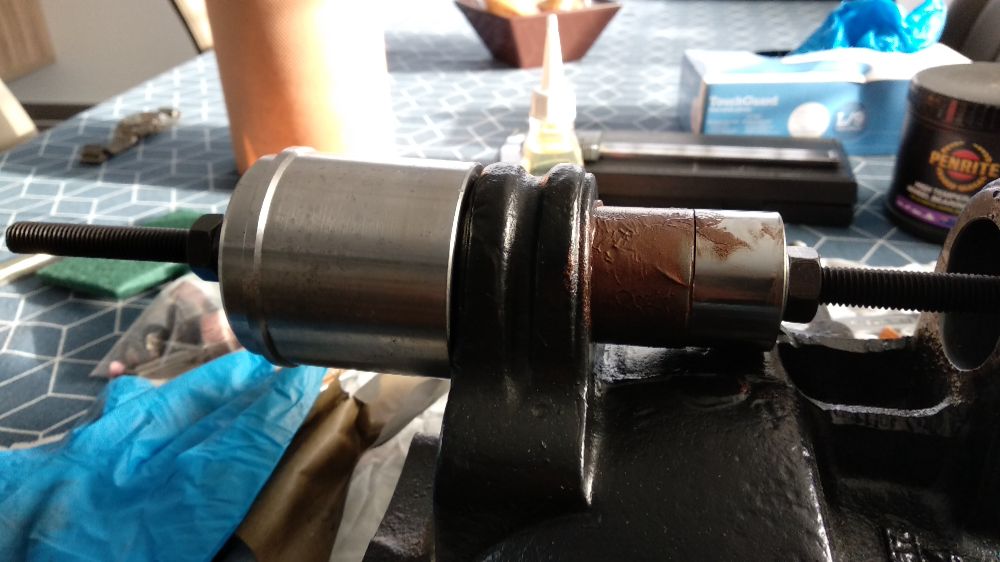

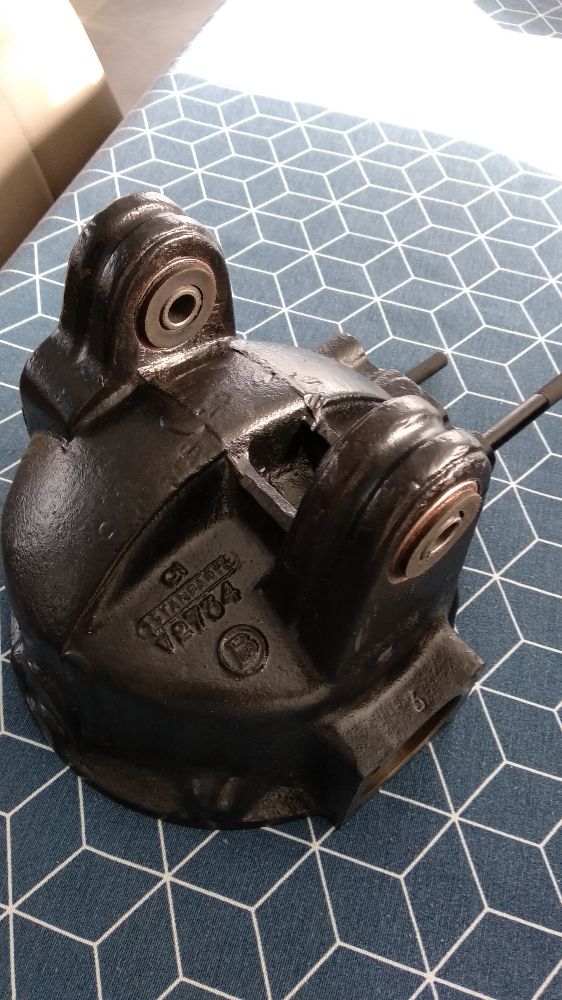

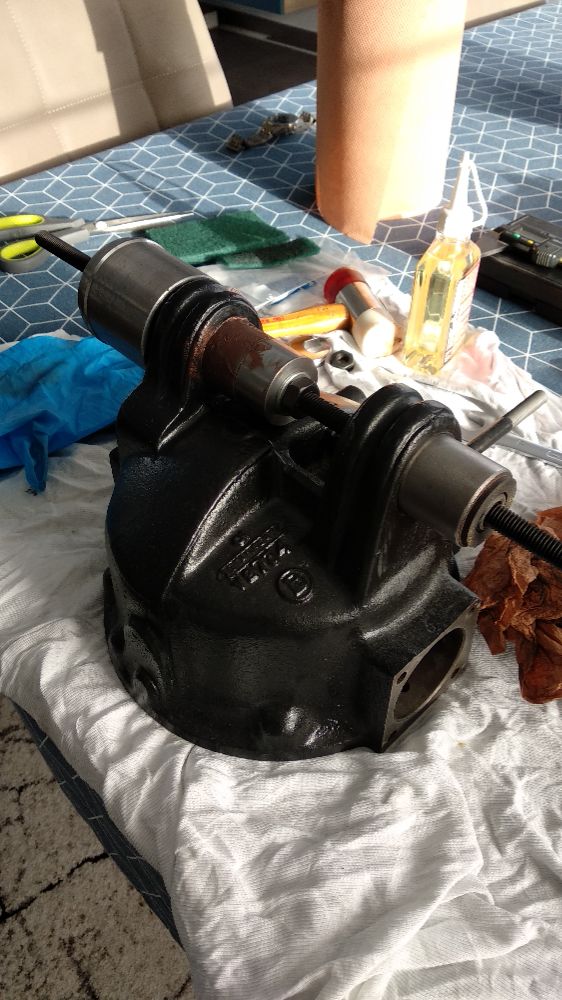

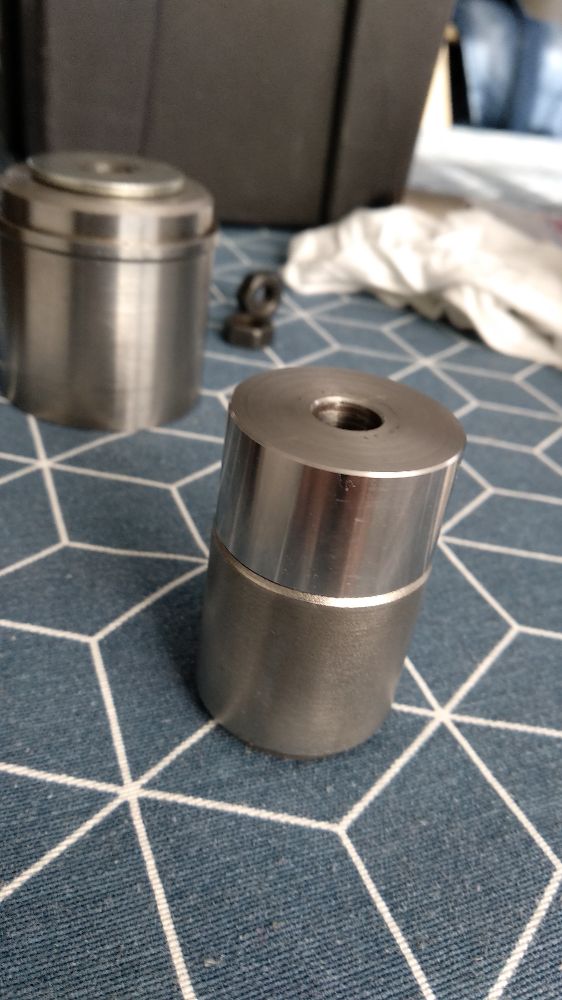

 J'ai mis le temps mais c'est bon opération réussie |
|
| FABRICE CISZEK 24/02/2021 11:00 |
re : Montage silenbloc pont spit 1500 |
 |
|
| FABRICE CISZEK 24/02/2021 11:01 |
re : Montage silenbloc pont spit 1500 |
 |
|
| FABRICE CISZEK 24/02/2021 11:02 |
re : Montage silenbloc pont spit 1500 |
 |
|
| FABRICE CISZEK 24/02/2021 11:03 |
re : Montage silenbloc pont spit 1500 |
 |
|
| FABRICE CISZEK 24/02/2021 11:04 |
re : Montage silenbloc pont spit 1500 |
 |
|
| FABRICE CISZEK 24/02/2021 11:08 |
re : Montage silenbloc pont spit 1500 |
| Ce soir je récupère mon châssis de chez mon carrossier | |
| CL56 * 24/02/2021 12:55 |
re : Montage silenbloc pont spit 1500 |
| Bonjour, Bien , parfait Cdlt |
|
| Najak 24/02/2021 17:48 |
re : Montage silenbloc pont spit 1500 |

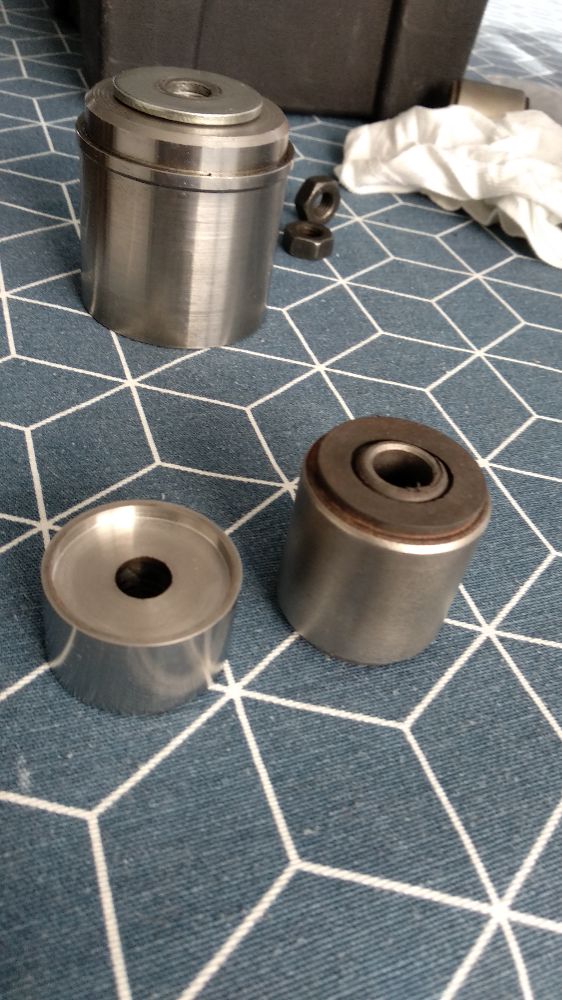

| Bsr Bel outillage...Beau boulot ! Cdlt |
|
