| sauveur 13/09/2019 12:45 |
Témoin pression huile |
|---|---|
| Bonjour, mon moteur ne démarre toujours pas, on verra ça tout à l'heure, mais j'ai remarqué que le voyant vert de pression d'huile reste éteint, j'ai pensé à l'ampoule je l'ai changé et rien j'ai teste si il y avait du courant rien, je cale Bon et ça continue... Bonne journée Sauveur |
|
| Qui * 13/09/2019 14:22 |
re : Témoin pression huile |
| met le fil de la sonde a la masse et voit | |
| tommybolin 13/09/2019 15:52 |
re : Témoin pression huile |
| Bonjour Sauveur, en reposant ton moteur, tu as bien refixé sur les boulons de cloche tous les cables/tresses de masse en provenance de la batterie/carrosserie ?? cdlt :) |
|
| sauveur 13/09/2019 15:53 |
re : Témoin pression huile |
| J'ai mis le fil â la masse et rien..... | |
| Qui * 13/09/2019 21:14 |
re : Témoin pression huile |
| ben l'ampoule a un plus direct qui arrive et devrait s'allumer si tu met le fil a la masse. ampoule ? support d'ampoule ? |
|
| sauveur 13/09/2019 21:54 |
re : Témoin pression huile |
| le courant n'arrive pas au support d'ampoule, demain je vais vérifier suivant les conseils de tommy. merci |
|
| sauveur 14/09/2019 12:33 |
re : Témoin pression huile |
| Bonjour, Que de temps perdu....j'ai trouvé ...enfin je crois, mauvaise connection avec les fils de la jauge à essence, reste plus qu'à vérifier une dernière fois et â remettre le compteur à sa place. Merci à tous, et surtout â Tommy qui avait encore une fois raison Bien cordialement Sauveur |
|
| PRECISION 14/09/2019 17:54 |
re : Témoin pression huile |
| Bonjour quel modèle ? Si c'est une IV ou une 1500 le positif arrive en traversant le voyant "brake" donc si cette ampoule est grillée, pas de voyant pression d'huile ! |
|
| sauveur 14/09/2019 20:25 |
re : Témoin pression huile |
| Bonsoir Pour info, j'ai une Hérald 1200 de 1963 avec un moteur de spit mk2 Bonne soirée Sauveur |
|
| sauveur 29/09/2019 21:49 |
re : Témoin pression huile |
| Bonsoir, je reviens sur le sujet de l'ampoule témoin de pression d'huile, j'ai branché un des câbles sur la jauge à essence, bon ça fonctionne, mais maintenant c'est la jauge qui ne va plus, j'ai toujours le plein....donc si quelqu'un a un plan des fils qui vont de la jauge du tdb à l'ampoule témoin ça serait super sur la jauge de l'Herald il y a 3 cosses et j'ai 3 fils qui arrivent merci | |
| tommybolin 29/09/2019 22:15 |
re : Témoin pression huile |
| Bonsoir Sauveur, Le corps de jauge est relié à la masse (probablement fil volant noir pris sur l'une des tiges de fixation) Selon la revue tech, il y a 4 fils blancs sur la borne d'alimentation/redirection de la jauge : 1 allant vers le voyant de pression huile 1 venant de la borne 2 du contact à clé (alim+) 1 allant vers l'inter de moteur de soufflerie 1 allant vers le voyant de charge cdlt :) |
|
| sauveur 13/11/2019 00:01 |
re : Témoin pression huile |

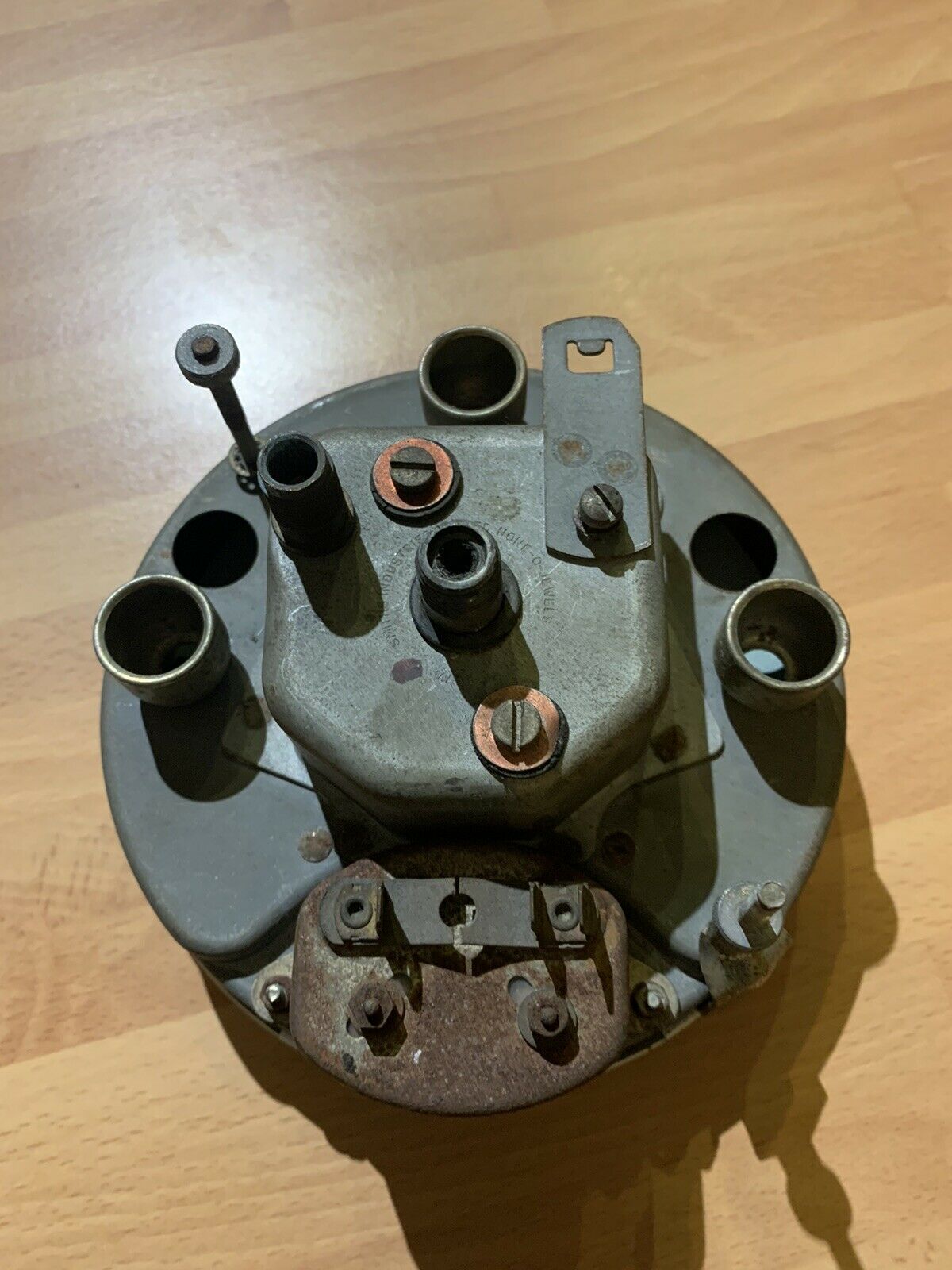

 j'ai le même compteur quelqu'un peut il me dire à quoi servent ces trois cosses malles sur la jauge et que brancher dessus, j'ai tout essayé mais si la jauge fonctionne, le voyant de pression d'huile ne fonctionne plus et inversement merci bonne nuit sauveur |
|
| Hormer 13/11/2019 07:01 |
re : Témoin pression huile |
| Males, ce sont des males. Une c'est le plus stabilise en 10V, l'autre c'est le depart pour la sonde. Faut une mise a la masse pour la sonde et pour la jauge. Les schemas electrique sont tres explicites a etudier ( spit ou herald meme combat ) |
|
| Philippe67' 13/11/2019 07:47 |
re : Témoin pression huile |
| Bonjour Sauveur, Sur les 3 cosses visibles sur la photo, les deux de droite sont rassemblées sur un même point de connexion. Branchement : Une des deux cosses de droite sur le +10V du stabilisateur de tension (absent sur la photo) Sur la cosse ॠgauche, le fil venant de la jauge. La masse de l'ensemble du combiné (indispensable) est en général assurée par un fil noir sur l'une des fixations. Philippe67 |
|
| Philippe67' 13/11/2019 07:47 |
re : Témoin pression huile |
| Bonjour Sauveur, Sur les 3 cosses visibles sur la photo, les deux de droite sont rassemblées sur un même point de connexion. Branchement : Une des deux cosses de droite sur le +10V du stabilisateur de tension (absent sur la photo) Sur la cosse ॠgauche, le fil venant de la jauge. La masse de l'ensemble du combiné (indispensable) est en général assurée par un fil noir sur l'une des fixations. Philippe67 |
|
| tommybolin 14/11/2019 18:49 |
re : Témoin pression huile |
| Bonsoir Sauveur, Sur ta photo on peut voir une patte en haut à gauche du compteur Sur ton compteur perso, y a-t-il un petit boîtier rectangulaire fixé dessus? Sur les Herald1200, il semble y avoir 2 montages du circuit de jauge : soit avec régulateur de tension ou bien sans.. cdlt :) |
|
| tommybolin 14/11/2019 18:51 |
re : Témoin pression huile |
| oui bon c'est en haut à droite !.. la patte dû encore abuser du gibolin :) |
|
