| grard5419 03/06/2019 17:24 |
Dépose demi arbre de roue |
|---|---|
| Bonsoir, Je dois changer les croisillons du demi arbre de roue gauche, le retour de l'AG s'est fait dans un bruit angoissant menaçant de craquer à chaque instant. Quelqu'un pourrait-il m'indiquer la méthode de dépose ou bien me dire ou puis-je la trouver. Que dois-je démonter pour dégager l'arbre, quels outils sont nécessaires. A priori les clés 7/16" et 1/2" ne vont pas pour défaire la platine en sortie de pont. Merci pour votre aide. Gérard. |
|
| firespit * 03/06/2019 19:25 |
re : Dépose demi arbre de roue |
| Bonsoir Gérard, Pour pouvoir remplacer le croisillon, le principe est de sortir le 1/2 arbre en entier avec le moyeu et la partie freinage. Surtout ne pas essayer de démonter le moyeu. Il faut donc démonter les 4 boulons au niveau du pont, la fixation de tirant de suspension, la fixation du ressort transversal, la fixation de l'amortisseur, la canalisation de frein et le câble de frein à main. Du coup, ça implique d'avoir d'autres dimensions que 7/16" et 1/2". Tu peux jeter un oeil sur le manuel de réparation MkIV en ligne, partie transmission, page 47.10.01 pour le 1/2 arbre, page 47.15.18 pour le croisillon : http://sites.estvideo.net/spitty/Manuel_Atelier_MK4/47_transmission.pdf La procédure est la même pour tous les modèles de Spit. |
|
| grard5419 03/06/2019 19:50 |
re : Dépose demi arbre de roue |
| Super, merci pour cette procédure. Je me doutais bien qu'il fallait sortir l'arbre avec la partie freinage. Avec ces infos je peux attaquer le travail dès demain. Encore un grand merci. |
|
| larchi 03/06/2019 21:56 |
re : Dépose demi arbre de roue |
| Bonsoir; Moi c'est le/ les roulements de la roue AR gauche qui se sont manifestés par des grondements de tonnerre après avoir juste quitté Meyrignac l'église avec notre pain dans le coffre. Ils ont quand même tenus le 380 km mais qu'elle angoisse!!!! Comme l'écris firespit; j'ai déposé le demi-arbre sans trop de difficulté mais impossible d'extraire le moyeu même en le chauffant. Demain j'espère trouver une bonne presse!!!!! et rien casser?. Dans ton cas, effectivement ce n'est pas nécessaire de déposer le moyeu, tu as un peu de chance dans ton malheur mécanique !!!! Pour info j'en ai profité pour déposer le bas moteur pour inspecter/remédier à mes claquements horribles qui s'intensifiaient sérieusement. Bilan: Coussinets de bielle et cales de jeu transversales du vilebrequin hors cotes? Cordialement alain |
|
| jm57 04/06/2019 03:08 |
re : Dépose demi arbre de roue |
| Bonjour. Je viens de lire que la" malédiction " du croisillon vient de frapper!,et,pour moi,ça n'est pas une plaisanterie. j'en sors!il y a 3 semaines.Démonter,tout le 1'2arbre pour un croisillon à 17euro,c'est pas de la tarte!!Je pense au lokeed qui fout le camp,a cause du bouchon de conduite qui fait pareil.les boulons,le cric etc...et j'ai une fosse!Comme dit firespit,pour le moyeu,c'est pas,qu'il ne faut pas essayer,c'est qu'il faut un arrache spécial!,et qui vaut 170euros chez LIMORA.(pas vu ailleurs).Nécessaire,pour changer les roulements !Je vais devoir m'attaquer,à l'ar. droit,Je suis entrain de rassembler la ferraille pour fabriquer le fameux arrache,sinon,je l'acheterai,.Je sens déja les "oursins"dans ma bourse!!! | |
| ollin01 * 04/06/2019 06:38 |
re : Dépose demi arbre de roue |
| pas de bol Jean Marie tu ne pourras donc pas venir à St Dizier ce dimanche 9 juin ? tu peux venir en MG |
|
| jean (02) * 04/06/2019 08:43 |
re : Dépose demi arbre de roue |
| @jm57, là c'est raisonnable : http://rimmerbros.com/Item--i-RX1542 ou trouver un copain pour un prêt. Jean |
|
| tommybolin 04/06/2019 17:48 |
re : Dépose demi arbre de roue |
| Bonjour, Oui Larchi, Attention, en utilisant la presse, la face de portée du moyeu ne sera pas supportée et risque fort de plier sous charge (le voile du moyeu n'est pas très épais et un peu chewing-gum...) = moyeu banané HS ($$$) :( Avec un arrache dédié, on évite la casse.. la face du moyeu étant maintenue pendant l'effort par ex celui de Rimmer ou Canley cdlt :) |
|
| spiterman * 04/06/2019 18:28 |
re : Dépose demi arbre de roue |
| Bonjour jm57, mon expérience de dépose du demi-arbre http://www.amicalespitfire.fr/cyberspit/index.php?lecture=309437&debut=210&recherche=Spiterman&rt=ps&page=8#309437 avec confection d'un outil avec un moyeu de spit http://www.amicalespitfire.fr/cyberspit/index.php?lecture=309189&debut=0#debutfil et repose http://www.amicalespitfire.fr/cyberspit/index.php?lecture=310172&debut=210&recherche=Spiterman&rt=ps&page=8#310172 si ça peut t'aider.. |
|
| larchi 04/06/2019 20:09 |
re : Dépose demi arbre de roue |
| Bonsoir; Pour tommy; je confirme; le moyeu n'a pas résisté aux 46 quelque chose sur 60 de la presse de l'atelier de répa de tracteur MF mais je n'ai pas essayé de le récupérer car il était déjà malade et en principe avec 86€ j'en aurai un avec 4 goujons neufs à la bonne côte de longueur. Merci d'avance à Spiterman pour le lien de "repose" que je vais bien étudier mais en première lecture rapide, il laisse entrevoir des questions!!!!!!! en attendant le facteur. A suivre Cordialement alain |
|
| larchi * 07/06/2019 13:32 |
re : Dépose demi arbre de roue |

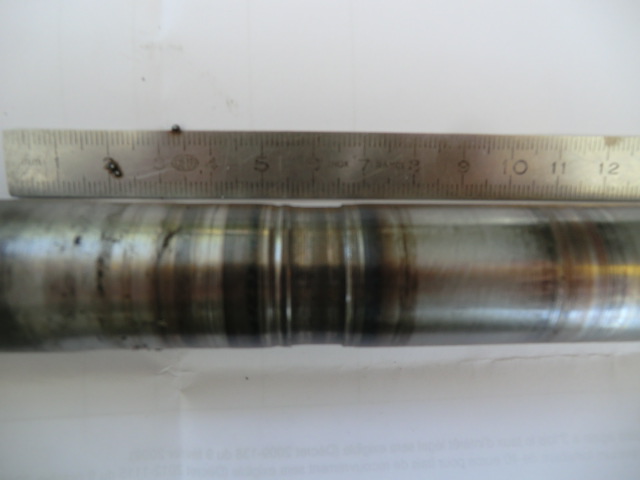

 Juste pour le fun, Photo d'un demi arbre d'occasion!!!!! à vendre aux enchères. Je pense que le rabotage n'est pas récent. Cordialement. Alain |
|
| Herve64 * 07/06/2019 13:52 |
re : Dépose demi arbre de roue |
| Bin dis donc Alain, tu es passé pas loin de la grosse panne sur le retour.. Ce demi arbre, c'est le tien?... j'ai changé les deux miens juste avant l'AG 2018 qui étaient bien loin d'être dans cet état ... Pour tes cales de vilo, c'est vrai que lorsqu'on est arrivés à Pompadour, ton moteur commençait à faire du bruit ... mais on ne décelait pas de bruit de coussinets de bielles..... Bon courage Amitiés Hervé |
|
| tontonguigui * 07/06/2019 17:56 |
re : Dépose demi arbre de roue |
| pour ceux qui ont des soucis avec le demi arbre de roue j'ai aussi sur lyon un outil bricolé qui arrive des fois à sortir du moyeu sans casse j'ai tout explosé en 1996 quand je l'ai fait, en bricoleur débutant ... j'espérais sauver l'arbre (qui était mort) alors qu'il fallait sauver le moyeu !!! donc si vous avez besoin a lyon .... j'ai un truc qui peu aider !!! |
|
| CL56 * 07/06/2019 17:59 |
re : Dépose demi arbre de roue |
| Bonjour, j'ai l'outil approprié en Bretagne (n'est-ce pas Gérard) donc si vous en avez besoin pas de soucis Cdlt |
|
| larchi * 07/06/2019 20:12 |
re : Dépose demi arbre de roue |
| Bonsoir; Pour Hervé, je suis bien rentré mais avec beaucoup d'angoisse. A la fin, il ne faisais plus de bruit, le roulement à bille a tout encaissé et a tenu bon . je l'ai trouvé en relativement bon état !!!!! Ce midi j'ai reçu les pièces dont le 1/2 arbre, le tout remonté sur l'établi, demain elle devrait être sur ces 4 roues mais sans le moteur pour l'instant. Maintenant que j'ai le moyeu HS, je vais pouvoir bricoler un arrache moyeu pour le droit qui doit être de la même facture. Cordialement alain |
|
| grard5419 08/06/2019 22:34 |
re : Dépose demi arbre de roue |
| Bonsoir, Je viens d'effectuer le changement du croisillon suivant les conseils de Firespit et du manuel de réparation. Sortie de l'ancien croisillon de l'arbre à l'aide d'une presse et remontage à l'étau pour plus de précision. Malgré quelques écrous récalcitrants, c'est classique, la réparation fut effectuée en 5h, reste à présent à peaufiner la purge des freins et ranger les outils... Qu'il est doux de rouler sous le soleil sans craquement infernaux. Merci Firespit!... et au forum. Amicalement. |
|
