| jimcarre2001 16/04/2019 08:13 |
Tuyau essence |
|---|---|
| Je ne trouve, dans aucune doc, le cheminement du tuyau d'essence, qui va du réservoir jusqu'au moteur. Quelqu'un pourrait m'éclairer ? Photos, schémas, conseils ? | |
| St Cloud 16/04/2019 10:57 |
re : Tuyau essence |
| C'est pour quoi ? Un bateau ? | |
| jimcarre2001 16/04/2019 11:00 |
re : Tuyau essence |
| OK... pour ma MK3 de 1970. | |
| jm57 * 16/04/2019 11:49 |
re : Tuyau essence |
| Bonjour. C'est très simple.la conduite sort dessous le réservoir,passe en partie le long du longeron ar.et suis,tout le long du longeron de chassis gauche,passe à travers la traverse av gauche,là ,courbée vers le haut,filtre à essence,puis branchée sur la pompe .De la pompe,elle monte,au dessus de l'allumeur,longe la culasse à sa base,tourne,et passe au dessus de la pompe à eau,et rejoint le 1er carbu. La conduite,tout le long du chassis,et maintenue,a 3-4 endroit,par des agrafes spécifiques. Y A PU QU'A FAIRE | |
| jimcarre2001 16/04/2019 12:53 |
re : Tuyau essence |
| Elle suit en partie le tuyau de frein de l'arrière vers l'avant ? | |
| Najak 16/04/2019 13:00 |
re : Tuyau essence |
| Bjr, C'est ça, la conduite de carburant est jumelée avec la conduite de frein. Elles sont accrochées ensemble avec des clips emmanchés dans le longeron. Cdlt |
|
| jimcarre2001 17/04/2019 14:44 |
re : Tuyau essence |
| J'ai toujours le tuyau d'essence d'origine (la partie qui va jusqu'à la cage moteur). Mais je ne vois pas comment le remettre, vu sa forme. Quand JM57 dit qu'elle passe à travers la traverse AV gauche, elle passe comment à travers ? Je n'ai pas vu de trou dans la traverse. Une photo serait idéale. | |

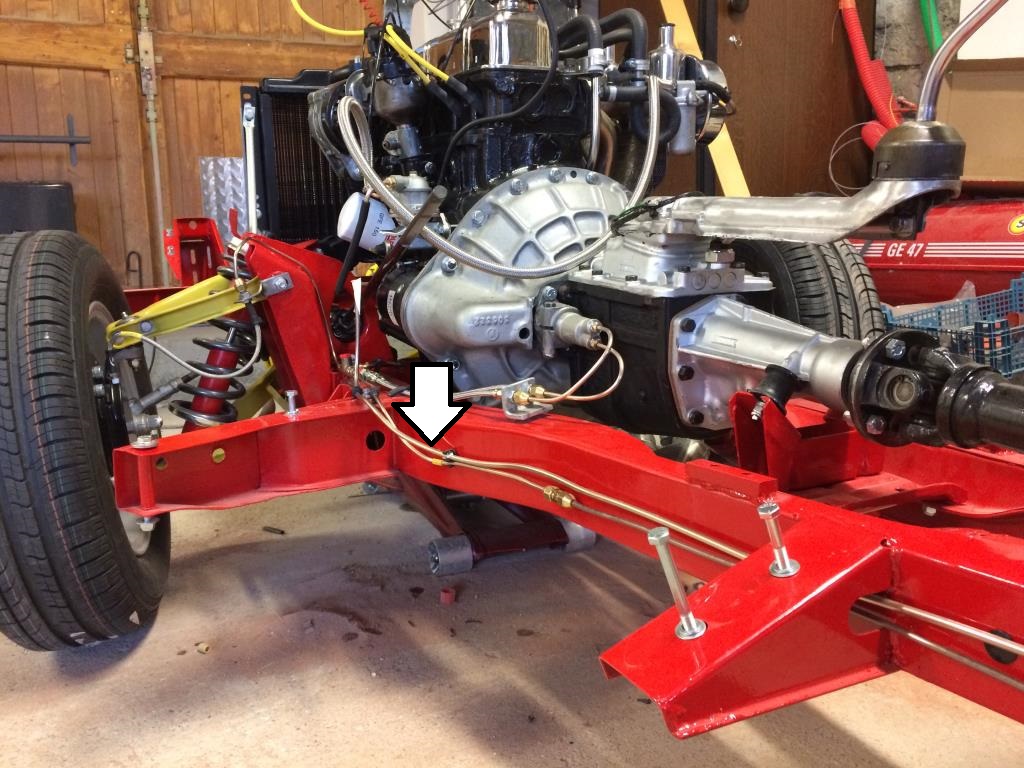

| Nath57 * 17/04/2019 15:42 |
re : Tuyau essence |
 |
|
| jimcarre2001 17/04/2019 15:49 |
re : Tuyau essence |
| Merci. Le tuyau contourne la tourelle avant gauche ? Je vois que c'est un tuyau neuf. Tu as acheté un kit chez un fournisseur ? | |
| Nath57 * 17/04/2019 16:01 |
re : Tuyau essence |
| J'ai fait que reprendre une photo sur le forum pour le passage, la conduite neuve en cuivre voir avec philou1967. | |
| tommybolin 17/04/2019 16:38 |
re : Tuyau essence |
| bonjour, à€ l'origine, seule la conduite de frein passe par le trou de la traverse (libre ici) La tuyauterie essence passe bien au dessus comme sur la photo cdlt :) |
|
| jm57 * 17/04/2019 19:04 |
re : Tuyau essence |
| Bonjour.TOmmy.J'ai quand meme quelques doutes pour le passage sur la traverse.!! Il y a un trou de passage,utilisable pour 2 conduites et meme plus! afin d'eviter un éventuel ecrasement par la caisse! D'emblée,et par logique,j'ai fais passer les 2 conduites dans l'ouverture.C'est mieux. | |
| Najak 17/04/2019 20:45 |
re : Tuyau essence |
| Bsr, J'ai aussi fait passer les 2 canalisations dans les trous des 2 traverses en installant une doublure sur le tuyau de carburant (avec un second tube emmanché dessus)... Ca le protège des blessures de vibrations contre les tôles des traverses. Ca ne coûte rien et ça ne mange pas de pain... Cdlt |
|

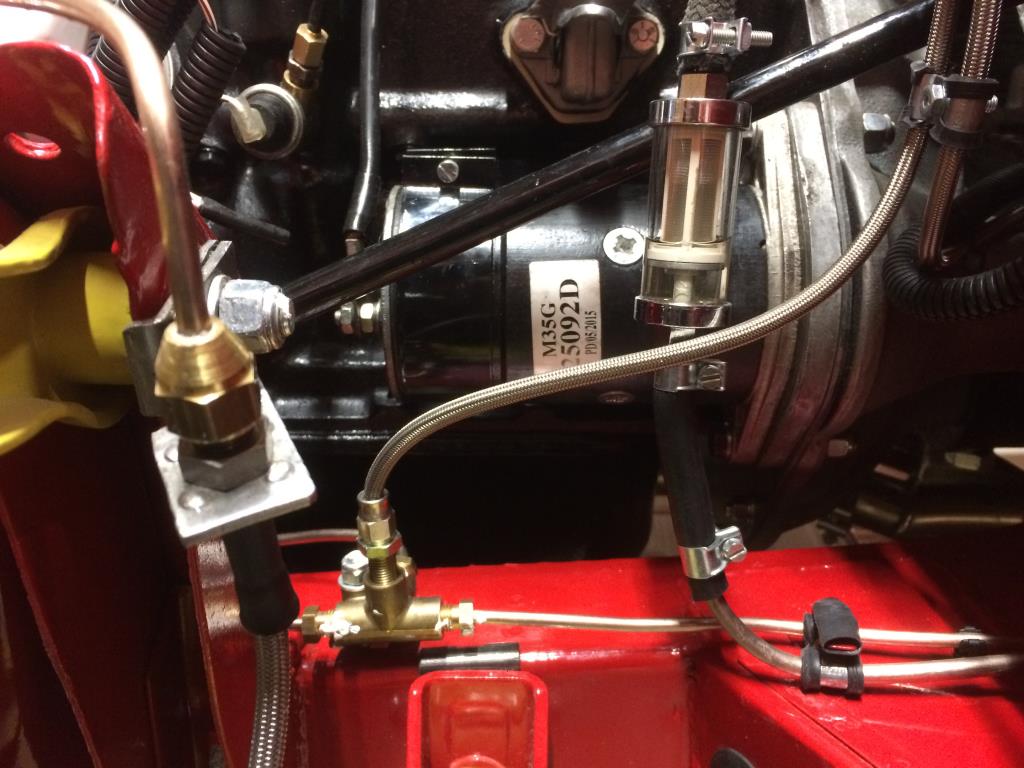

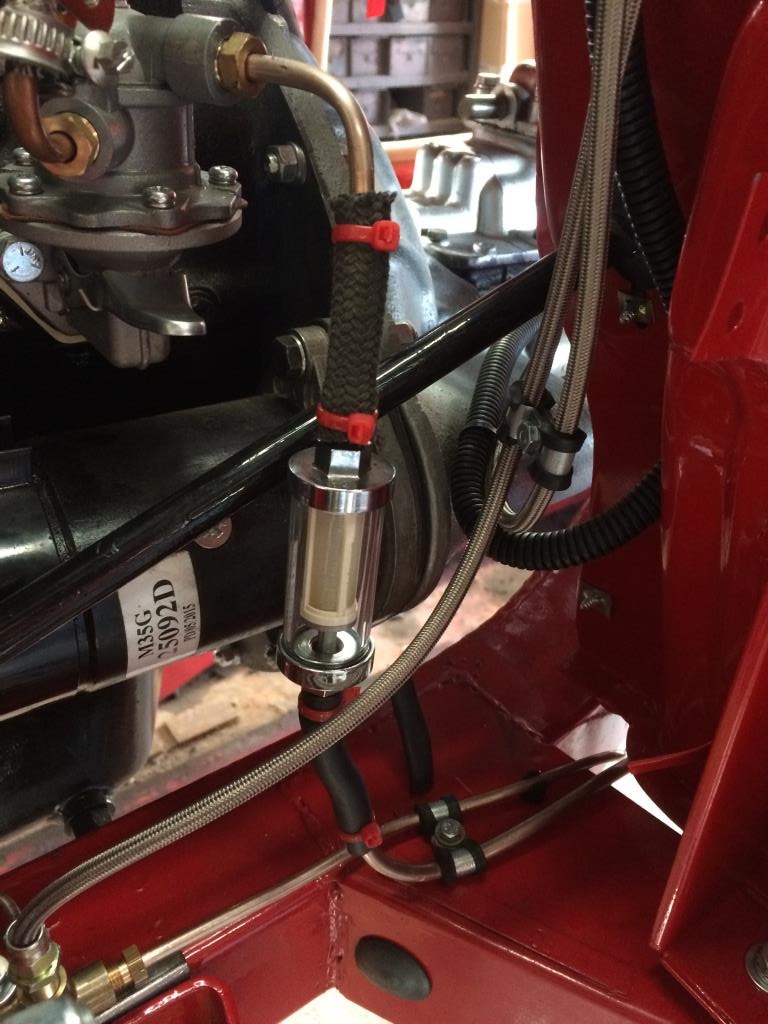

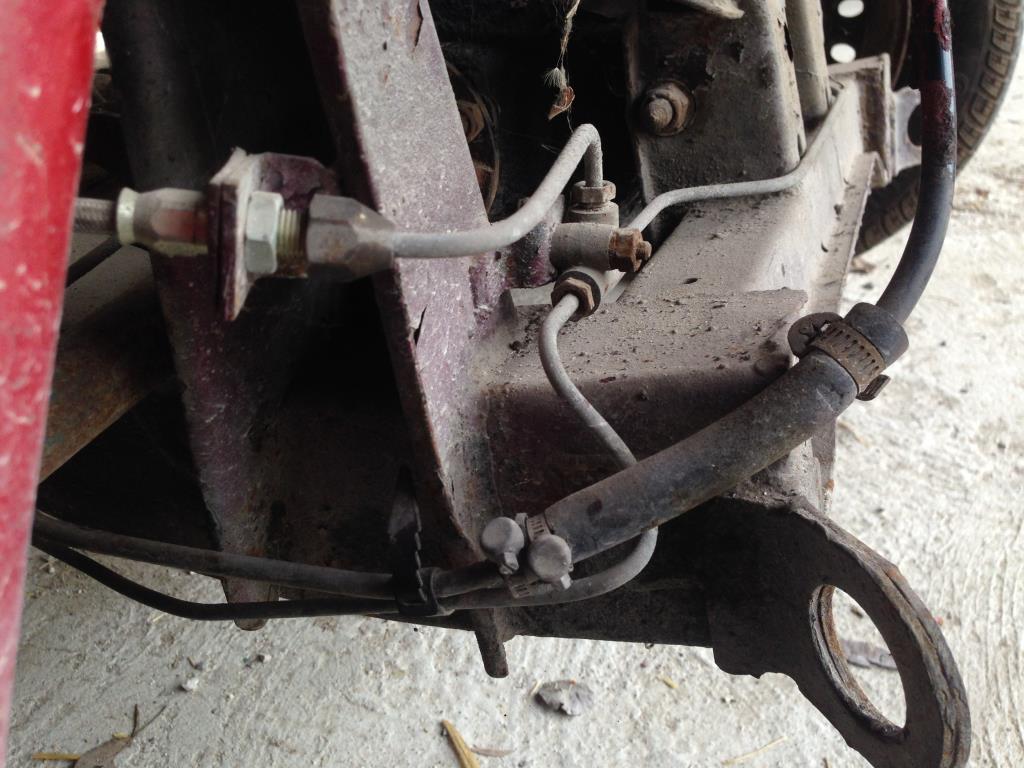

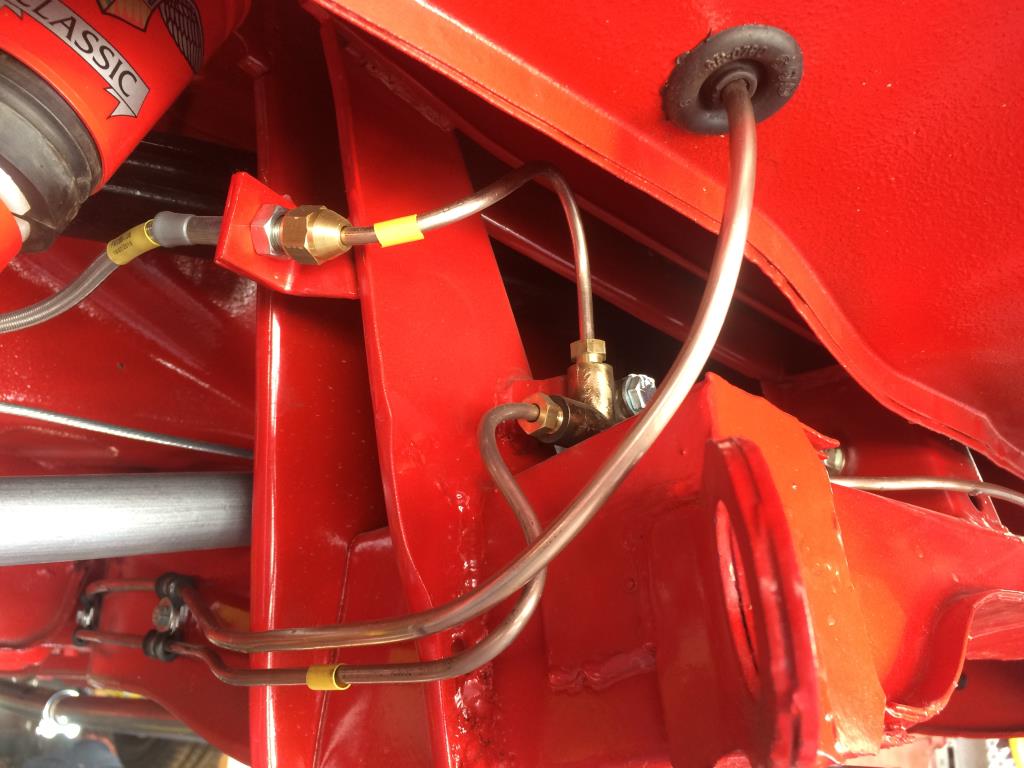

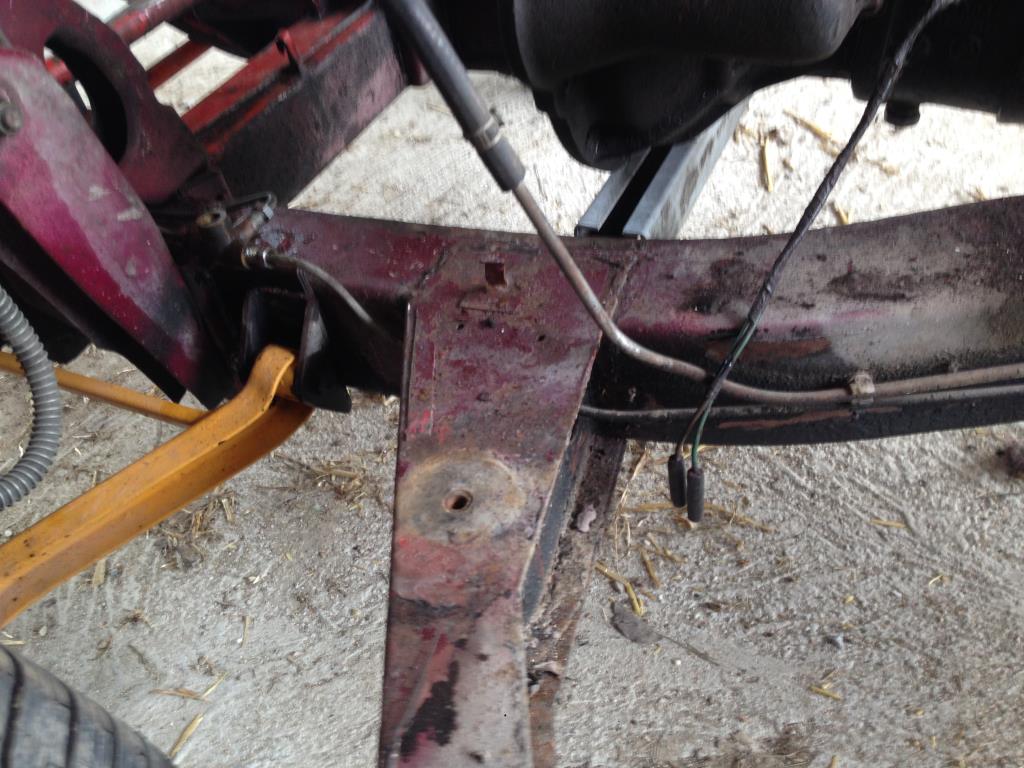

| philou1967 * 18/04/2019 23:38 |
re : Tuyau essence |
 |
|
| philou1967 * 18/04/2019 23:39 |
re : Tuyau essence |
 |
|
| philou1967 * 18/04/2019 23:40 |
re : Tuyau essence |
 |
|
| philou1967 * 18/04/2019 23:42 |
re : Tuyau essence |
 |
|
| philou1967 * 18/04/2019 23:44 |
re : Tuyau essence |
 |
|
| philou1967 * 18/04/2019 23:53 |
re : Tuyau essence |
 |
|
| philou1967 * 18/04/2019 23:58 |
re : Tuyau essence |
 |
|
| jimcarre2001 19/04/2019 08:59 |
re : Tuyau essence |

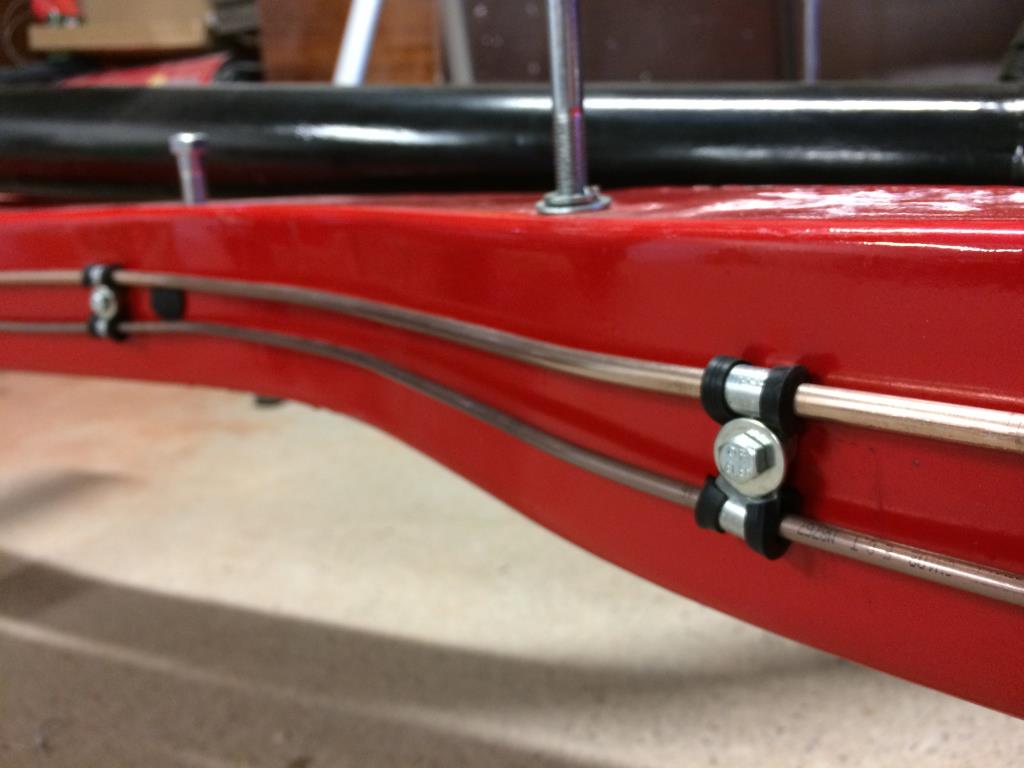

| Les colliers doubles viennent de chez quel fournisseur ? Une référence ? Pour les fixer, il faut mettre un écrou prisonnier dans le châssis ? Avec le kit automec pour les tuyaux de frein, il y a des supports en plastique, doubles aussi. Ils paraissent moins solides, mais sont peut-être suffisants ? | |
