| spit-68-jmbd * 25/11/2016 08:48 |
Contrôle technique et jeu dans la direction |
|---|---|
| Bonjour à toutes et tous, je viens de passer le contrôle technique avec succès mais le contrôleur m'indique un jeu dans la direction ou dans la colonne qu'il trouve assez significatif mais moins important que celui relevé il y a 2 ans. Problème est que j'ai une crémaillère neuve, les brides ainsi que les silents blocs. Qu'est ce que cela pourrait être, colonne de direction ? que dois je vérifier ? Merci à vous |
|
| (Philippe67) 25/11/2016 08:55 |
re : Contrôle technique et jeu dans la direction |
| Bonjour, Vérifier en priorité les 3 points ci dessous : - l'accouplement elastique en bas de la colonne. Juste sur l'axe d'entrée dans la crémaillère. Les caoutchoucs s'usent et provoquent du jeu. - le serrage de la bride sur l'axe de la colonne au niveau du pédalier. - le montage correct de la crémaillère. Avec absence de déplacement latéral de celle ci lorsqu'on tourne le volant de droite à gauche. Philippe67 |
|
| spit-68-jmbd * 25/11/2016 09:12 |
re : Contrôle technique et jeu dans la direction |
| Merci @Philippe, pour la crémaillère c'est ok alors je vais regarder côté colonne. Je vais vérifier et sans doute changer la bague de colonne |
|
| GT6-89 25/11/2016 10:48 |
re : Contrôle technique et jeu dans la direction |

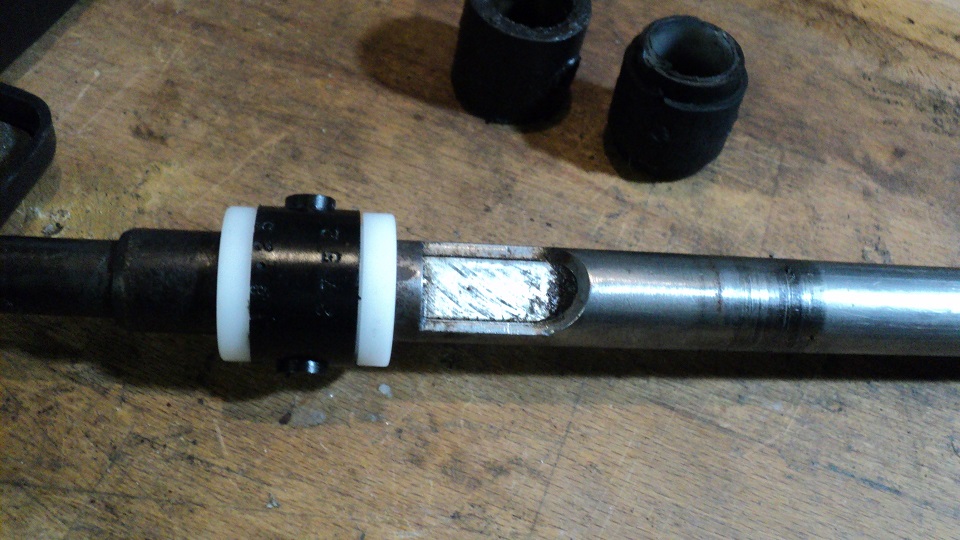

| Voir le flexteur de direction (jonction entre la colonne et la crémaillère). La bride de la colonne sous le tablier les deux bagues de colonnes, attention il y a deux refabrications disponibles dont une mauvaise. |
|
| Hop! 25/11/2016 12:14 |
re : Contrôle technique et jeu dans la direction |
| Les bagues de colonne ne corrigeront que le jeu axial de la colonne (mouvement du volant de haut en bas et de gauche à droite). as-tu ce jeu ? Sinon, je pense plus à l'acouplement crémaillère/colonne côté moteur comme Philippe et GT6-89. |
|
| spit-68-jmbd * 25/11/2016 13:45 |
re : Contrôle technique et jeu dans la direction |
| @Hop! un jeu en rotation, l'attaque n'est pas directe, rotation d'un centimètre avant que les roues ne bougent. Moi je n'ai jamais trouvé cela inquiétant, comparé à la crémaillère d'avant qui avait dû faire son temps. J'aurais peut-être dû acheter une crémaillère à prise directe comme il était indiqué sur le site (je ne sais plus lequel). |
|
| lofanauty * 25/11/2016 14:28 |
re : Contrôle technique et jeu dans la direction |
| @Hop : ce que tu décris c'est un jeu radial ("selon le rayon"). Le jeu axial ("selon l'axe") ce serait rapprocher/éloigner le volant en faisant coulisser la colonne de direction. jdcjdr... ;-) |
|
| Hop! 25/11/2016 15:37 |
re : Contrôle technique et jeu dans la direction |
| Certes Lofa. Ceci-dit, s'il y a jeu axial, c'est la bride basse qui est desserrée. On peut sur la Spit régler son volant en profondeur. C'est une option "de série". Je dis ça je dis rien... ;-)) |
|
| Hop! 25/11/2016 23:29 |
re : Contrôle technique et jeu dans la direction |
 |
|
| domi59 * 03/04/2019 14:47 |
re : Contréle technique et jeu dans la direction |
| Bonjour, Je viens de m'apercevoir d'un jeu sur la roue av droite. C'est un jeu sur la direction. Ce jeu ne vient pas de la rotule extérieure, ni de la rotule intérieure. ça vient plutôt du boitier de crémaillère. Ce jeu n'existe que sur le coté droit ( c'est une conduite à gauche ). donc un jeu entre l'axe et le boitier. Je n'ai pas vraiment l'impression que ce soit un jeu longitudinal mais plutôt un jeu latéral. ( si je ne confonds pas, donc, pas un jeu axial mais radial ? ) je ne sais pas si je m'explique bien. Bien que si il faut ouvrir la crémaillère je programmerai ça pour l'hiver prochain, mais j'aimerai savoir ou je vais, est-ce réparable ? ou est-ce possible que ce soit le boitier qui soit hs ? sur les divers plans que j'ai pu regarder je n'arrive pas à avoir la réponse à ma question . Merci de vos conseils. |
|
| tommybolin 03/04/2019 16:53 |
re : Contréle technique et jeu dans la direction |

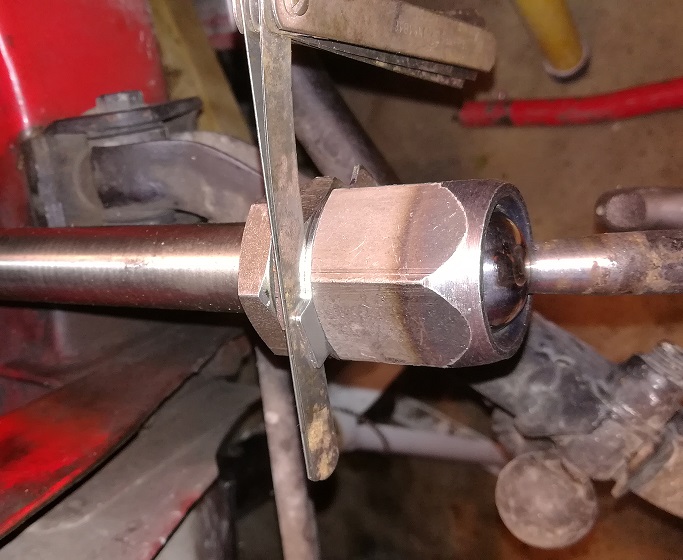

| Bonjour Domi, Lève l'AV et regarde si le jeu est vertical entre la barre de créma et l'extrémité du tube, Si oui c'est la bague coussinet du tube de créma qui est à remplacer il faut dévisser le gros écrou 6 pans, puis virer le circlip autour de l'arbre du pignon et sortir l'ensemble pignon (attention au sens des pièces, aux cales, et à ne pas perdre la petite cheville anti rotation) ensuite maintenir l' écrou le + large de la biellette dans un étau protégé, sans serrer.. puis débloquer son contre-écrou (celui qui n'est pas freiné!), ensuite maintenir la barre de créma dans un étau protégé (sur le méplat) puis débloquer la biellette complète en agissant sur l'écrou freiné mince Récupérer le ressort au centre de la barre puis séparer la barre de créma du tube Ensuite chasser la bague de l'intérieur du tube vers l'ext avec un outil fabriqué C'est pas évident car il y a pas bcp de prise On peut aussi faire une saignée à la scie dremel etc sur la longueur de la surface interne de la bague pour affaiblir le serrage mais gaffe à ne pas entamer le tube |
|
| tommybolin 03/04/2019 16:57 |
re : Contréle technique et jeu dans la direction |
 |
|
| tommybolin 03/04/2019 17:07 |
re : Contréle technique et jeu dans la direction |

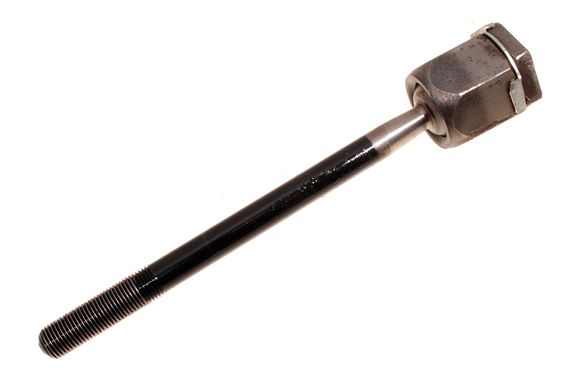

 débloquer la rotule complète de la barre de créma en agissant uniquement sur l'écrou mince (après déblocage du contre écrou non représenté ici) |
|
| domi59 * 03/04/2019 19:55 |
re : Contréle technique et jeu dans la direction |
| tommy, tu es une véritable encyclopédie de la spit. Merci pour ces supers explications. Là je ne suis plus au garage, je ne peux donc regarder ça de suite mais il me semble bien que ce soit ça. Sur les catalogues des fournisseurs je ne voies pas très bien quel est cette bague coussinet ? question; - pas besoin d'outillage spéciaux ? - je suppose que c'est impossible à faire sans sortir la crémaillère ? |
|
| domi59 * 03/04/2019 20:46 |
re : Contréle technique et jeu dans la direction |
| Houps, je viens de m'apercevoir de ma question stupide. il est évidant que ce soit impossible à faire sans sortir la crémaillère. |
|
| tommybolin 03/04/2019 21:49 |
re : Contréle technique et jeu dans la direction |
| de rien Domi :) la ref de la bague : 128002 Oui dépose du chassis nécessaire il faut bricoler un outillage maison pour sortir la bague... par ex une rondelle épaisse sans bords arrondis épousant fidèlement le dia intérieur du tube ou une douille bien calibrée à la cote int du tube & retouchée en bout pour obtenir des bords bien vifs devrait aussi faire l'affaire.. Soit montage pour tirer la bague: tube entretoise posé autour du tube créma et tige filetée rondelles, écrous Ou emmancher un long chasse ou une barre dans le tube (en contact avec la douille/rondelle) et frapper en bout pour extraire la bague |
|
| domi59 * 03/04/2019 23:43 |
re : Contréle technique et jeu dans la direction |
| merci bien pour toutes ces explications tommy. je garde toutes ces info précieusement de coté pour cet hiver. |
|
| mimi 04/04/2019 11:38 |
re : Contréle technique et jeu dans la direction |
 |
|
| domi59 * 04/04/2019 11:49 |
re : Contréle technique et jeu dans la direction |
| Salut mimi. Pour moi, c'est bien comme tommy le dit, un jeu dans l'axe qui entre dans la crémaillère. Un jeu l'attéral, donc fort probablement le coussinet. J'aurai aussi préféré que ce soit une des deux rotules, mais pas de chance. Mais ça va , avec les explications à tommy ça à l'air à ma porté. |
|
