| CityHunter 25/09/2009 11:32 |
Plans des cartons de protection moteur |
|---|---|
| Salut à tous il y avait il y a quelque temps les plans pour faire les protections des passages de roues, en tôle de aluminium. je ne retrouve pas le post avec les plans. est-ce que l'un d'entre vous sais ou il est ? j'envisage de faire les miens en isorel, car il y a une protection plastique d'un côté (c'est certes moins bien que l'alu, mais en même temps, d'origine, c'était du carton, alors ...) c'est assez insonorisant, et surtout, moins de 7¤ la plaque de 1m x 2m environ Merci d'avance les gars |
|
| jean-luc60 25/09/2009 11:46 |
re : Plans des cartons de protection moteur |
| bonjour je n'ai pas les plans mai sj'en ai acheté récemment et pas encore montés. si tu veux venir faire un relevé ou un tracet, welcome ! j.luc |
|
| Huricanne 25/09/2009 12:19 |
re : Plans des cartons de protection moteur |

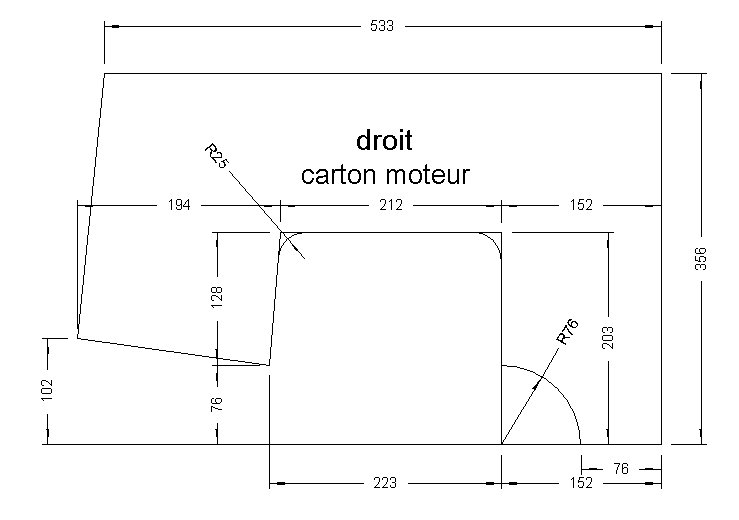

 Droite. |
|

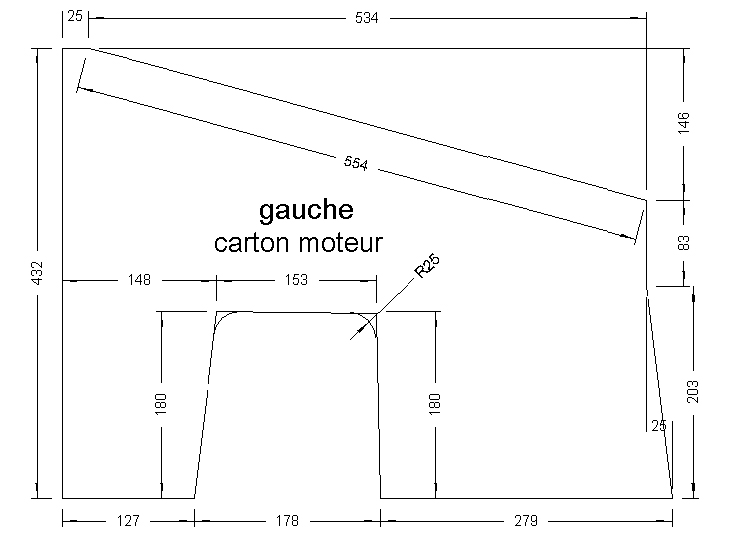

| Huricanne 25/09/2009 12:20 |
re : Plans des cartons de protection moteur |
 |
|
| Huricanne 25/09/2009 12:22 |
re : Plans des cartons de protection moteur |
 |
|
| vega770_0 25/09/2009 12:25 |
re : Plans des cartons de protection moteur |
| Pareil sur ma 1500 depuis 2 ans: isorel peint en noir mat. L'air frais est bien canalisé et le matériau ne garde pas la chaleur. Avec l'alu j'ai un doute; j'ai peur que çà rayonne de trop?? |
|
| CityHunter 25/09/2009 12:32 |
re : Plans des cartons de protection moteur |
| Merci jean-luc60 mais ce ne sera pas la peine. Merci Huricanne (les avants je les ai, je vais m'en servir comme modèle, par contre les AR, je ne les ai jamais eut) To vega770_0 l'alu ne rayonnera pas trop, mais peut faire caisse de raisonance (en fait l'alu est un bon dissipateur thermique, comme le cuivre) |
|
| Pas_volay 25/09/2009 13:55 |
re : Plans des cartons de protection moteur |
| Effectivement l'alu est un bon conducteur thermique, mais le souci est qu'il est également un très bon réflecteur d'infra-rouges (plus de 90% pour l'alu poli, voir les recettes de cuisine en papillotes...)... et donc il va refroidir (un peu, parce que l'alu ne sera pas au contact direct du moteur) par conduction, mais chauffer (beaucoup) par rayonnement... notamment en renvoyant vers le moteur une bonne partie de l'energie IR émise par lui... Maintenant, sur une voiture bien règlée et hors canicule, je ne pense pas que ce soit un problème, même si c'est pas idéal. Néanmoins, quitte à mettre de l'alu, je ne mettrais pas d'alu poli, (du moins du côté du moteur, de l'autre côté on s'en fiche) mais au contraire de l'alu martelé bien terne. Là, la réflectivité va baisser aux alentours de 50%, c'est un peu moins pire... |
|
| jpc 8430 25/09/2009 14:26 |
re : Plans des cartons de protection moteur |
| @ huricanne Merci d'avoir mis ces plans cotés a disposition. cdt j p c |
|
| Papy spitfire 25/09/2009 14:36 |
re : Plans des cartons de protection moteur |
| voir aussi ,le 28/01/2008. ou rentrer carton dans le cadre recherche en haut . |
|
| CityHunter 27/09/2009 13:02 |
re : Plans des cartons de protection moteur |
| Salut J'ai fait le côté gauche, et ça ne va pas du tout le passage de la roue est complètement décalé, et c'est trop long donc question les plans sont lesquels ? 'Mk1, Mk2, Mk3 ou Mk4 ??? |
|
| harold lloyd 27/09/2009 13:17 |
re : Plans des cartons de protection moteur |
| j'ai un jeu en tole peinte et galvanisé faite sur mesure que j'ai achete en trop.... je vais le vendre si ca branche quelqu'un...... |
|
| CityHunter 27/09/2009 14:42 |
re : Plans des cartons de protection moteur |
| réflexion faite, c'est moi qui est merdé, manquait juste le passage du soufflet de direction. |
|

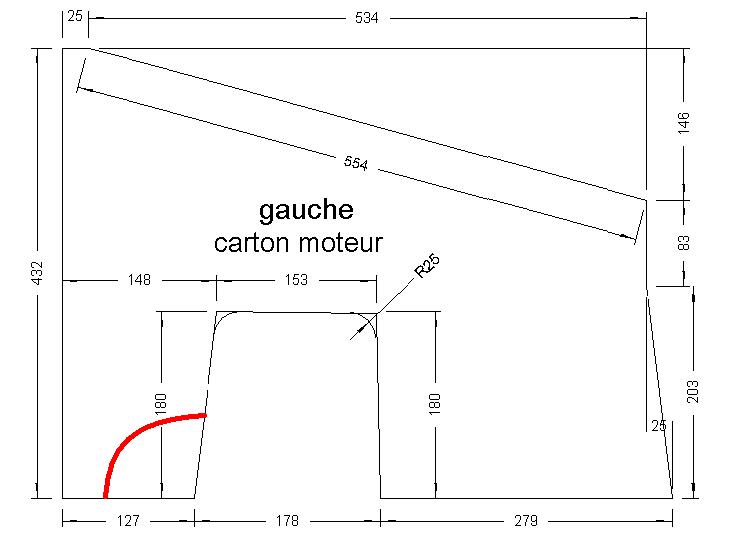

| CityHunter 27/09/2009 14:44 |
re : Plans des cartons de protection moteur |
 |
|

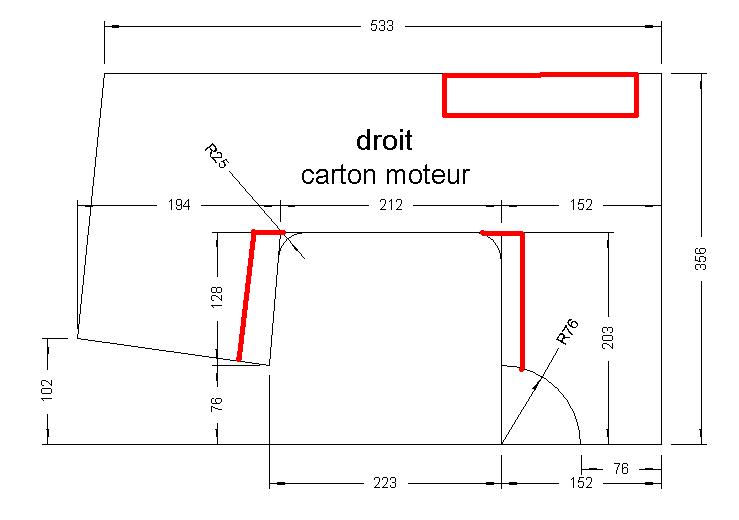

| CityHunter 27/09/2009 15:28 |
re : Plans des cartons de protection moteur |
| Idem pour l'autre côté. les plans fournis par Huricanne sont une très bonne base, mais il faudra les adapter plus ou moins en fonction du véhicule ! Passage des gaines de carbus, largeur des suspensions, découpe en fonstion de la grosseur des soufflets de direction, bref, finir en sur mesure. perso, je ne les ai pas encore fixés car il me manque les vis de fixations, mais ça ,e saurait tarder |
|
| CityHunter 27/09/2009 15:28 |
re : Plans des cartons de protection moteur |
 |
|
| Huricanne 27/09/2009 23:21 |
re : Plans des cartons de protection moteur |
| Salut City, Content que ça finisse par s'adapter et merci pour les corrections (peut-tu mettre les côtes ?). C'est quoi ta Spit ? |
|
| CityHunter 27/09/2009 23:47 |
re : Plans des cartons de protection moteur |
| Ma spit est une 1500FH de 1978. pour les côtes, je ne peux pas te dire car j'ai taillé directement sur la voiture. Mais le carton droit touche la boite à ait, je dois encore y modifier un peut. je ferais des photos dès que possible. encore merci Huricanne ! |
|
| ollin01 27/09/2009 23:58 |
re : Plans des cartons de protection moteur |
| merci de toutes ces infos car vous m'avez pris de vitesse ! mon boulot va en etre bien evidemment allèger pour la matière je vais suivre le conseil de Bernard74 et recuperer un excellent isorel utilisé par les fabricants de boissons pour consolider les palettes livrées aux super marchés |
|
| yves42 * 24/05/2013 07:59 |
re : Plans des cartons de protection moteur |
| bonjour à tous pour le non bricoleurs où peux-t-on trouver ces protections toutes faites? merci |
|
| Najak 24/05/2013 08:38 |
re : Plans des cartons de protection moteur |
| Bjr, Tu dois pouvoir trouver ça en pièces neuves chez les fournisseurs habituels tels que J. Paddock, Canley, Rimmers, Bastuck ...voir aussi sur eBay.uk où il y en a quasi régulièrement. Restera à valider les rapports qualité/prix ' Cdlt |
|
| ollin01 * 24/05/2013 08:42 |
re : Plans des cartons de protection moteur |
| par exemple : http://www.rimmerbros.co.uk/Item--i-GRID005865 | |
| yves42 * 24/05/2013 14:47 |
re : Plans des cartons de protection moteur |
| merci pour ces infos je me mets en recherche | |
| yves42 * 24/05/2013 18:47 |
re : Plans des cartons de protection moteur |
| bonsoir à tous trouvé pour les 4 pièces en alu sur ebay uk pour 60 livres +30 livres d'envoi chez bastuck c'est 80€ la pièces de protection ... |
|
| ardechois 24/05/2013 19:28 |
re : Plans des cartons de protection moteur |

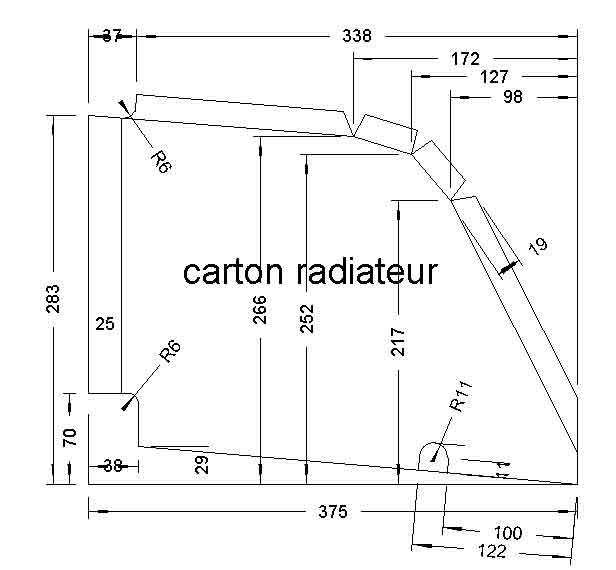

| bonjour le plan des cartons radiateur est pas bon pour mk3 |
|

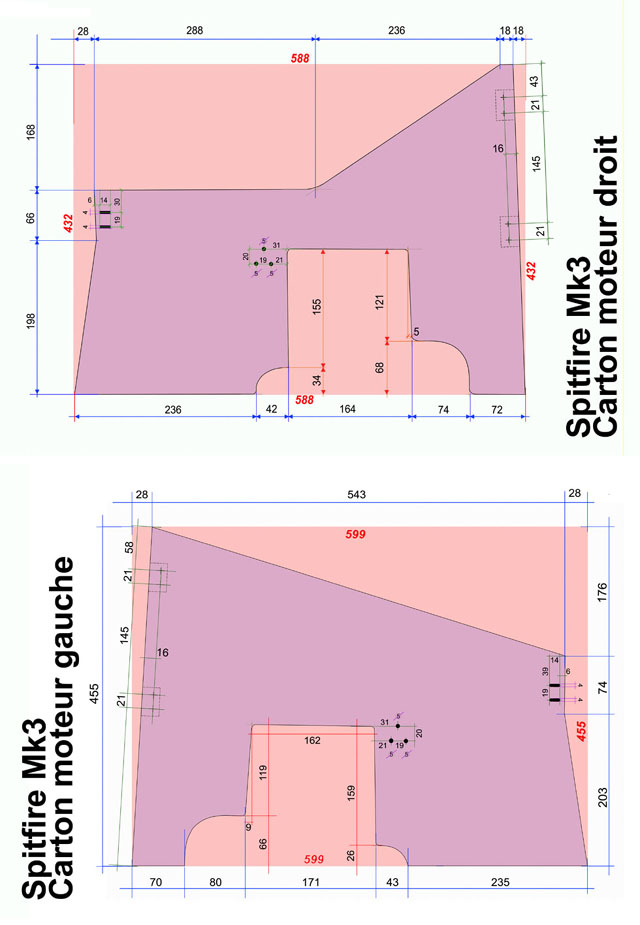

| Michel63 * 25/05/2013 10:44 |
re : Plans des cartons de protection moteur |
 Petit conseil : j'ai eu quelques surprises sur ma voiture quand j'ai voulu les installer. Du coup, c'est encore à faire ! Suivant les solutions choisies au moment de la restauration de la voiture (positions des canalisations de frein, du ressort de rappel d'accélérateur, par exemple), les lumières ne correspondaient pas exactement. Il vaut mieux d'abord faire des gabarits carton à partir de ces cotes et les présenter en place pour ajuster l'ensemble avant de se lancer dans la fabrication définitive. Je peux envoyer ces plans à ceux que ça intéresserait, en fichier PDf à l'échelle 1, pour servir directement de patron et faire ces gabarits. |
|
| ollin01 * 25/05/2013 11:27 |
re : Plans des cartons de protection moteur |
| ça c'est un plan d'ingénieur, en mm Michel ! ! ! LOL | |
| Gt6addict 18/04/2014 22:34 |
re : Plans des cartons de protection moteur |
| Parfait. Merci beaucoup pour ces détails précieux . |
|
| DESCHAMPS Ludovic 20/06/2016 20:18 |
re : Plans des cartons de protection moteur |
| Super Merci pour la réponse et les plans Efficace |
|
| lofanauty * 22/07/2016 17:12 |
re : Plans des cartons de protection moteur |

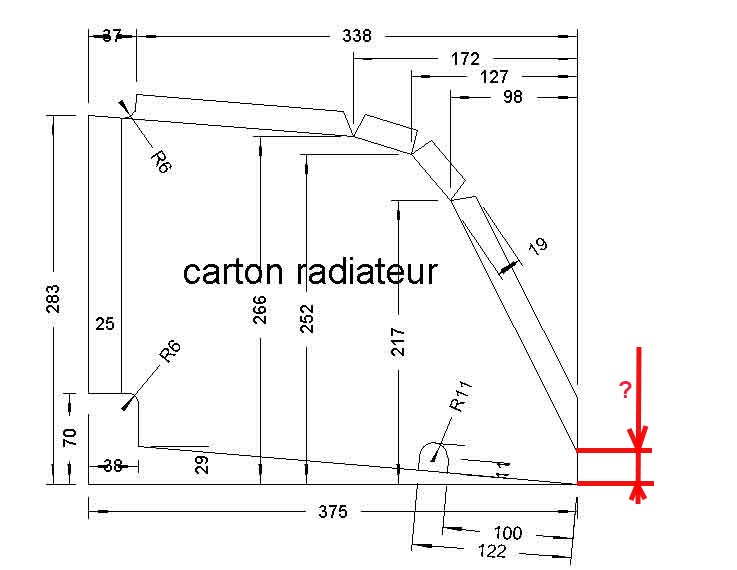

 Je viens de retrouver ce fil avec le plan des cartons de radiateur, mais il me semble qu'il manque une cote. Si quelqu'un avait ça sous le coude, ou 3 mn pour aller prendre la mesure ça me rendrait bien service. Avec mes remerciements et un bon cadeau pour une bière fraiche si vous vous perdez dans les Corbières ;-) |
|
| chameret 22/07/2016 19:24 |
re : Plans des cartons de protection moteur |
| attention à ces plans , il faut adapter selon le modéle et l'année, je sais de quoi je parle, je me suis fait avoir | |
| lofanauty * 22/07/2016 22:16 |
re : Plans des cartons de protection moteur |
| Bon, je vais peut-être passer par l'étape gabarit carton avant d'attaquer le soudage de la tôle d'alu... | |
| Urbinois * 22/07/2016 22:32 |
re : Plans des cartons de protection moteur |
| @Iofanauty, Pour la cote manquante, si ça peut t'aider, en faisant une règle de trois, je trouve 24,5. |
|
| nico78 * 27/07/2016 18:40 |
re : Plans des cartons de protection moteur |
| Le compte est bon ! a la mesure de mon carton radiateur (pas d'origine mais plutôt bien fait) la cote manquante fait bien 24,5 mm nico |
|
| Mickaà«l 13/01/2019 18:57 |
re : Plans des cartons de protection moteur |
| Avé! Je déterre un peu ce fil car je dispose des cartons d'origine sur ma MKIV de 74 (mais en mauvais état) et plutôt que d'acquérir une repro approximative ou chère (ou les deux), des j'ai dans l'idée de les reproduire (alu, Isorel... je ne sais pas encore). La précision des mesures n'est pas au dixième et je vais déjà commencer par faire imprimer un tirage papier à l'échelle pour le reproduire sur une feuille de carton avant la version définitive. Voici le premier plan du côté conducteur. Le côté passager devrait suivre d'ici peu. |
|
| Mickaà«l 13/01/2019 19:02 |
re : Plans des cartons de protection moteur |
| Ah m****... C'est un chouia petit... Re-essai : |
|
| Najak 13/01/2019 23:24 |
re : Plans des cartons de protection moteur |
| Bsr, Curieuse ta cotation !? J'suis un vieux de la vieille en dessin industriel et je ne sais pas trop comment faire pour tracer une épure avec ton plan. P'tête en commande numérique ? Mais bon chacun son truc... Cdlt |
|
| Gilles 20/01/2019 19:50 |
re : Plans des cartons de protection moteur |
| alors tant qu on est ici... j aimerais vous demander un petit service ; j ai bien les 2 cartons de protection mais je ne sais pas les installer... qq aurait il une photo ? merci |
|
| Najak 20/01/2019 20:09 |
re : Plans des cartons de protection moteur |
| Bsr Gilles, Tu as normalement une équerre soudée sur le tablier et à l'autre extrémité une réglette genre cornière boulonnée sur le support de radiateur. Désolé, je n'ai pas de photo (en cours de remontage !) Cdlt |
|
| Najak 20/01/2019 20:12 |
re : Plans des cartons de protection moteur |
| Tu peux aussi taper "carton" dans le moteur de recherche... Par exemple : http://www.amicalespitfire.fr/cyberspit/index.php?lecture=266643&debut=30&recherche=carton&rt=sg&page=4#266643 |
|
| jeje 09/03/2019 16:49 |
re : Plans des cartons de protection moteur |
| Bonjour Michel 63, Peux tu m'envoyer tes plans de carton moteurs en PDF échelle 1 Je te remercie cordialement jerome012@wanadoo.fr |
|
