| jeje 15/03/2019 13:23 |
ressort de rappel carbu |
|---|---|
| Bonjour, Quelqu'un a t'il un schéma de montage ou photo sur le montage officiel du ressort de rappel carbu sur moteur 1300 car le mien a été bidouillé et détendu et j'en ai racheté un neuf avec la tige... Merci |
|
| Pierre Boulon 15/03/2019 13:48 |
re : ressort de rappel carbu |
 Tapes "ressort rappel" en haut à droite et "hop", à part d'avoir un collecteur d'échappement en fonte, avec lequel il se montait sur la bride d'accouplement avec le tuyau, ce montage est obsolète. Amicalement. |
|
| Philippe67' 15/03/2019 13:58 |
re : ressort de rappel carbu |
| Bonjour, C'est pour quelle auto ? Une Spit mk3? Une mkiv ? Une Herald ? Un ou deux carbu(s). Philippe67 |
|
| jeje 15/03/2019 14:09 |
re : ressort de rappel carbu |
| Merci Pierre. C'est pour MKIV deux HS2. |
|
| jeje 15/03/2019 18:25 |
re : ressort de rappel carbu |

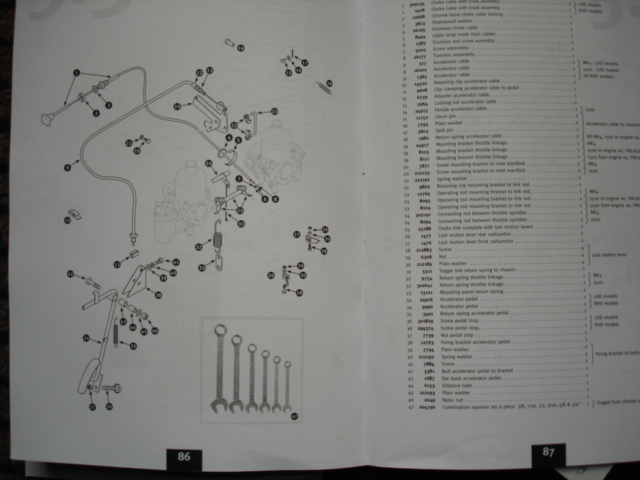

| Le plan c'est bien car j'ai commandé les bonnes pièces mais ça me dit pas ou est fixé la patte après le ressort... Moteur 1300 |
|
| Pierre Boulon 15/03/2019 19:00 |
re : ressort de rappel carbu |
| Le schéma de Moss est plus explicite: http://www.moss-europe.fr/marque-et-modele/triumph/spitfire/alimentation/commandes-tringlerie/accelerator-choke-controls-spitfire.html Le ressort 47 s'accroche sous la biellette de liaison des papillons et vers le bas, par l'intermédiaire de la pièce de liaison 48 sur la pièce 49 qui est boulonnée sur le goujon de raccordement du collecteur http://www.moss-europe.fr/marque-et-modele/triumph/spitfire/echappement/collecteurs-d-echappement/manifolds-inlet-exhaust-spitfire-1300.html Repères 16, 18 et 19, mais ça ne sert pas à grand chose et ce n'est pas monté avec les nouveaux collecteurs. Normalement les 2 ressorts 16 du premier schéma sont suffisants. de plus, si tu as un écran thermique ça ne passe pas. http://www.moss-europe.fr/heat-shields-gac6610x-gp.html Amicalement. |
|
| Philippe67 * 16/03/2019 10:48 |
re : ressort de rappel carbu |
| Sinon, il y a aussi le manuel d'atelier MKIV. http://sites.estvideo.net/spitty/Manuel_Atelier_MK4/19_alimentation.pdf Philippe67 |
|
| Philippe67 * 16/03/2019 10:54 |
re : ressort de rappel carbu |
| Attention dans le Manuel d'atelier Spitfire MKIV, curieusement, les chapitres 19.15.18 /19.15.24 et 19.15.30 traitent des carbus SU HS4 sans que cela soit précisé. Philippe67 |
|
| jean-yves 44 16/03/2019 19:41 |
re : ressort de rappel carbu |
| Exacte, il y a une petite pièce à l'équerre qui récupère le boulon de la bride d'échappement et le ressort dans un petit trou de cette équerre. JYP |
|
