| St Cloud 13/09/2018 08:44 |
Carton sous volant Herald / vitesse |
|---|---|
| Bjr a tous, je suis a la recherche des dim du carton qui se place sous le tableau de bord des Herald et Vitesse, afin de le realiser en carbone avec support pour differents relais. Merci par avance. |
|
| Philippe67 sans mdp 13/09/2018 08:56 |
re : Carton sous volant Herald / vitesse |
| Bonjour Attention à l'isolation électrique. Le carbone est un excellent conducteur! Philippe67 |
|
| jafar 84 * 13/09/2018 09:25 |
re : Carton sous volant Herald / vitesse |
 |
|
| St Cloud 13/09/2018 10:54 |
re : Carton sous volant Herald / vitesse |
| Ok, je suis preneur des cote a la grosse. Oui le carbone va me permettre de créer une niche pour le arduino de refroidissement de moteur, plus les relais. Avertisseur sonore, lumières de conduite av ( 2 ), spot de recul, ventilateur de chauffage. | |
| gmt95 * 13/09/2018 11:26 |
re : Carton sous volant Herald / vitesse |
| C'est quoi cette histoire d'arduino de refroidissement de moteur ? | |
| jafar 84 * 13/09/2018 12:42 |
re : Carton sous volant Herald / vitesse |
| ok je te fais ça semaine prochaine | |
| St Cloud 13/09/2018 13:43 |
re : Carton sous volant Herald / vitesse |
| à‡a, c'est un W1290, mise a prix vers 1€1/2, plus le relais fort courant ( 40A ). C'est ultra précis, fonctionne entre 8-12V. Peu se loger dans le cendrier de la Spit. Chez moi, il déclenche le relais du ventilateur électrique a la T° souhaite, et se coupe a -x de celle ci. Ultra fiable. Pour l'améliorer, montage d'un relais tempo sur 5 mins après coupure du circuit électrique. La sonde est pressente plus que souvent dans l'industrie ainsi que le W1290. Chercher sur You-Tube par exemple pour les applications. |
|
| jm57 * 13/09/2018 16:50 |
re : Carton sous volant Herald / vitesse |
| Houla! .Ca c'est du baragouin electricoautomobilisique!! à tuer un neophyte! J'ai eu un copain italien qui s'appelait Arduino.(rien à voir).Il me semble aussi que d'origine,le ventilo s 'enclenche tout seul !quand il faut! | |
| Manu45 13/09/2018 19:35 |
re : Carton sous volant Herald / vitesse |
| Bonsoir Jafar Je serai également intéressé par les dimensions du carton pour mon Herald. Pourrais-tu mettre le plan sur le forum? Merci |
|
| spitrouette * 13/09/2018 20:41 |
re : Carton sous volant Herald / vitesse |
| Bonsoir jafar suis aussi intéressé par le gabarit madame râle en voyant la culasse sous le tableau de bord François |
|
| spitrouette * 13/09/2018 20:42 |
re : Carton sous volant Herald / vitesse |
| La filasse | |
| jafar 84 * 14/09/2018 18:48 |
re : Carton sous volant Herald / vitesse |

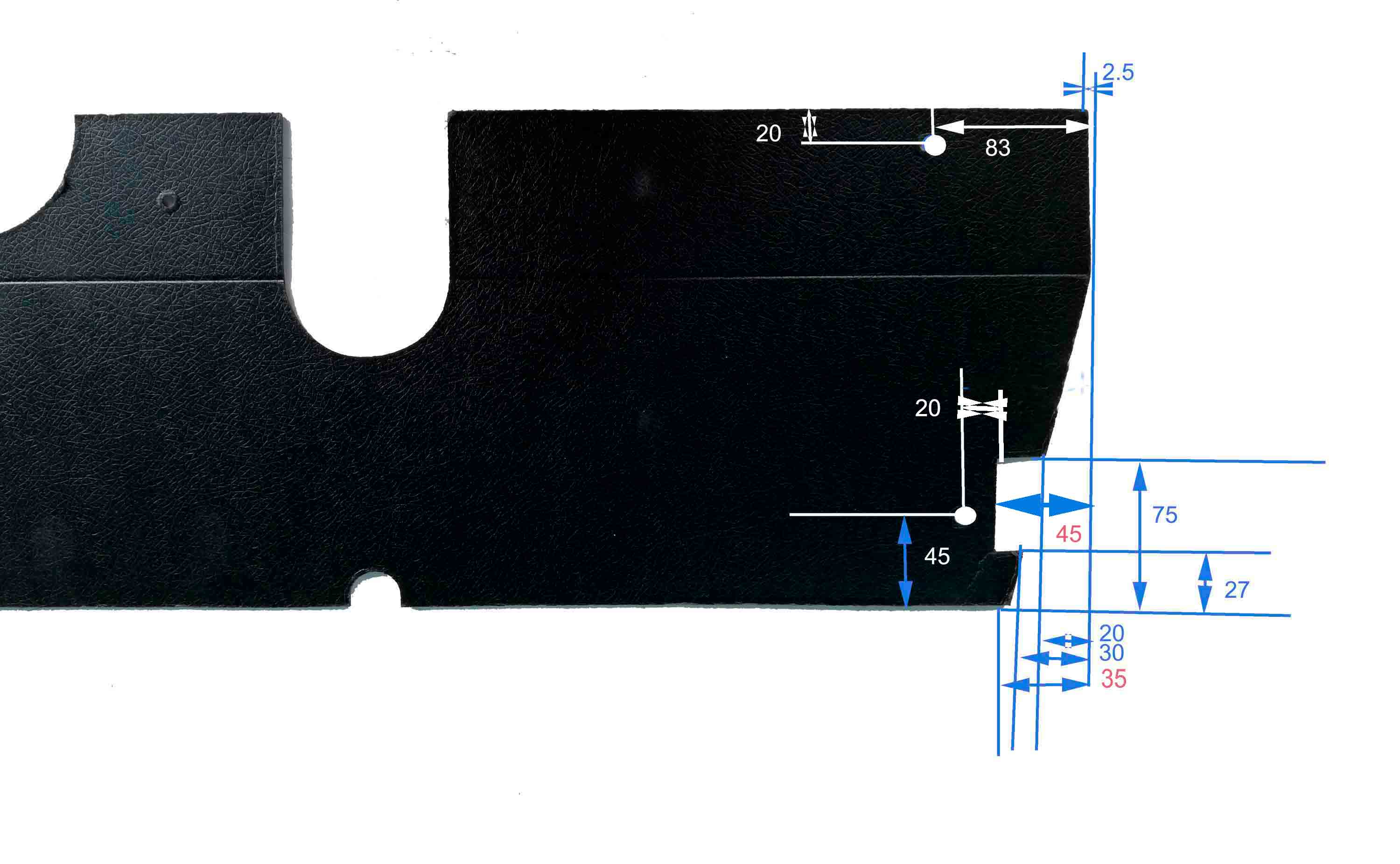

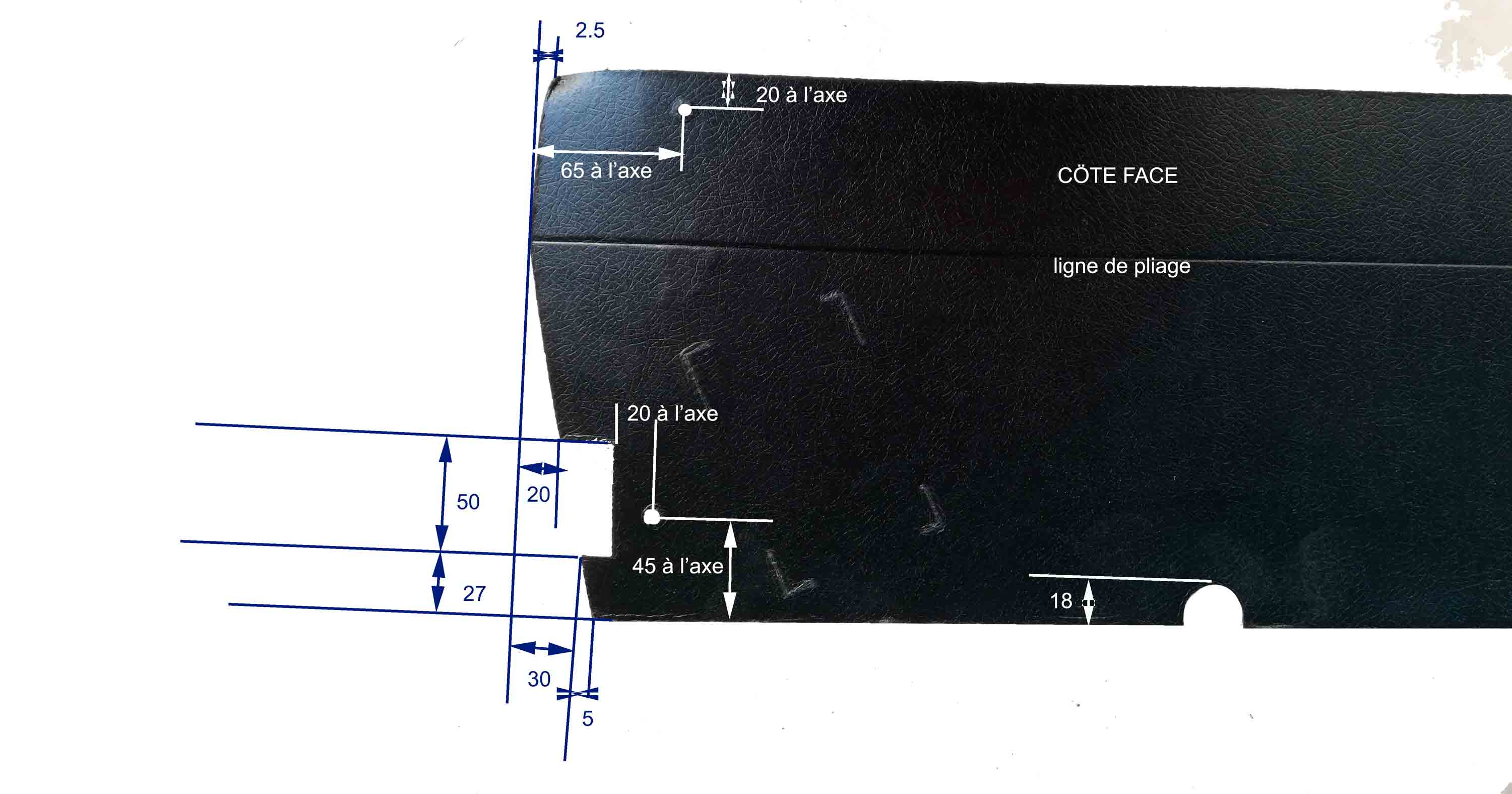

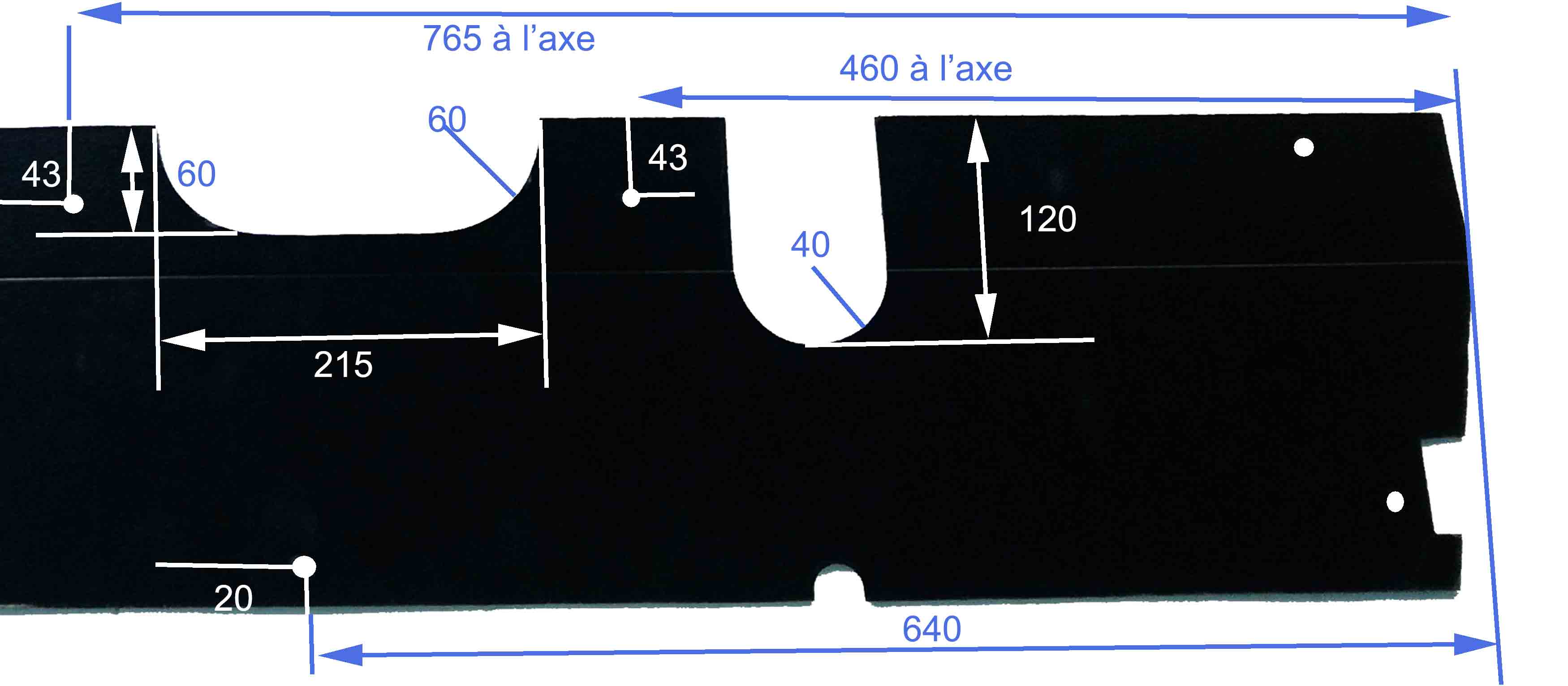

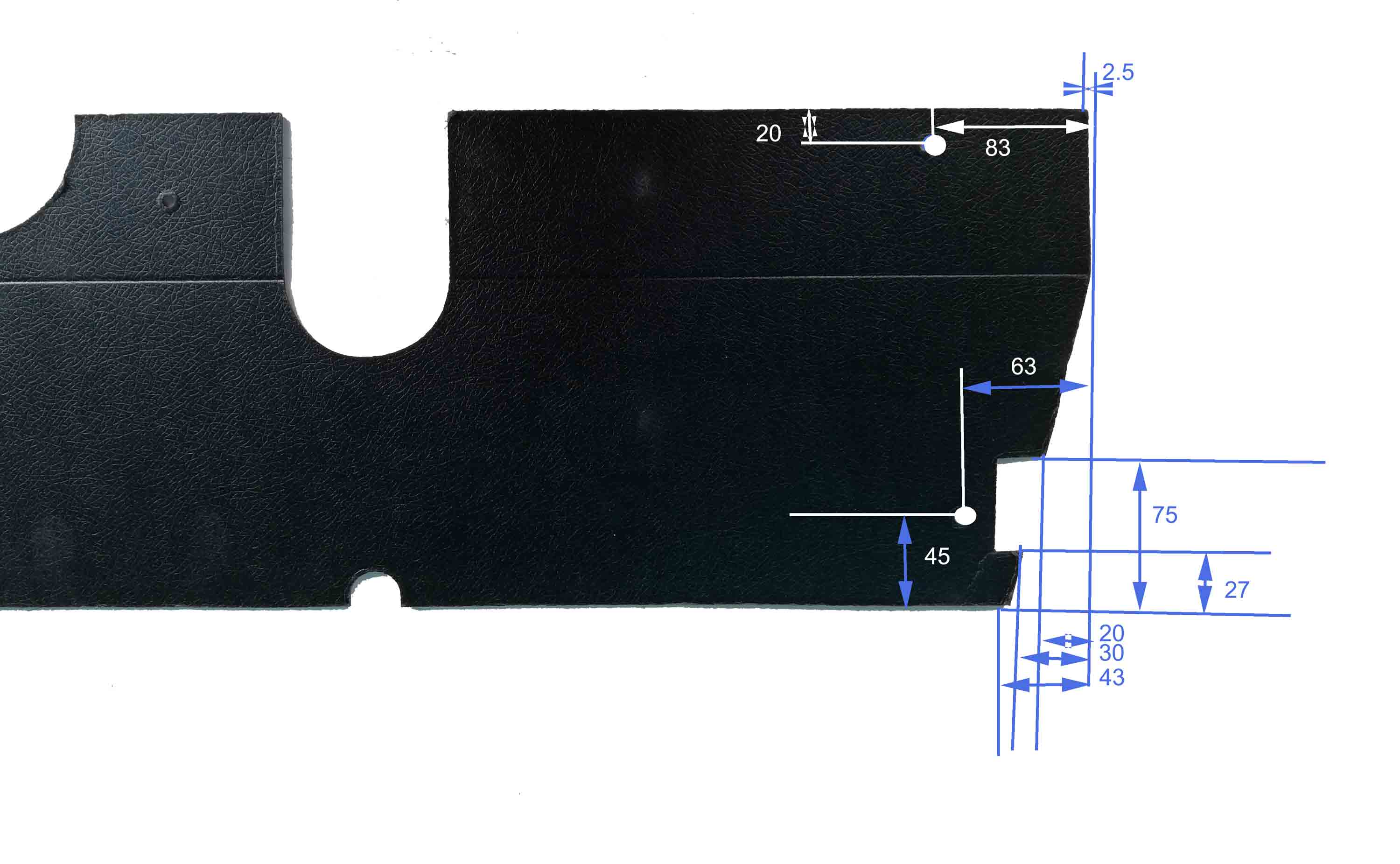

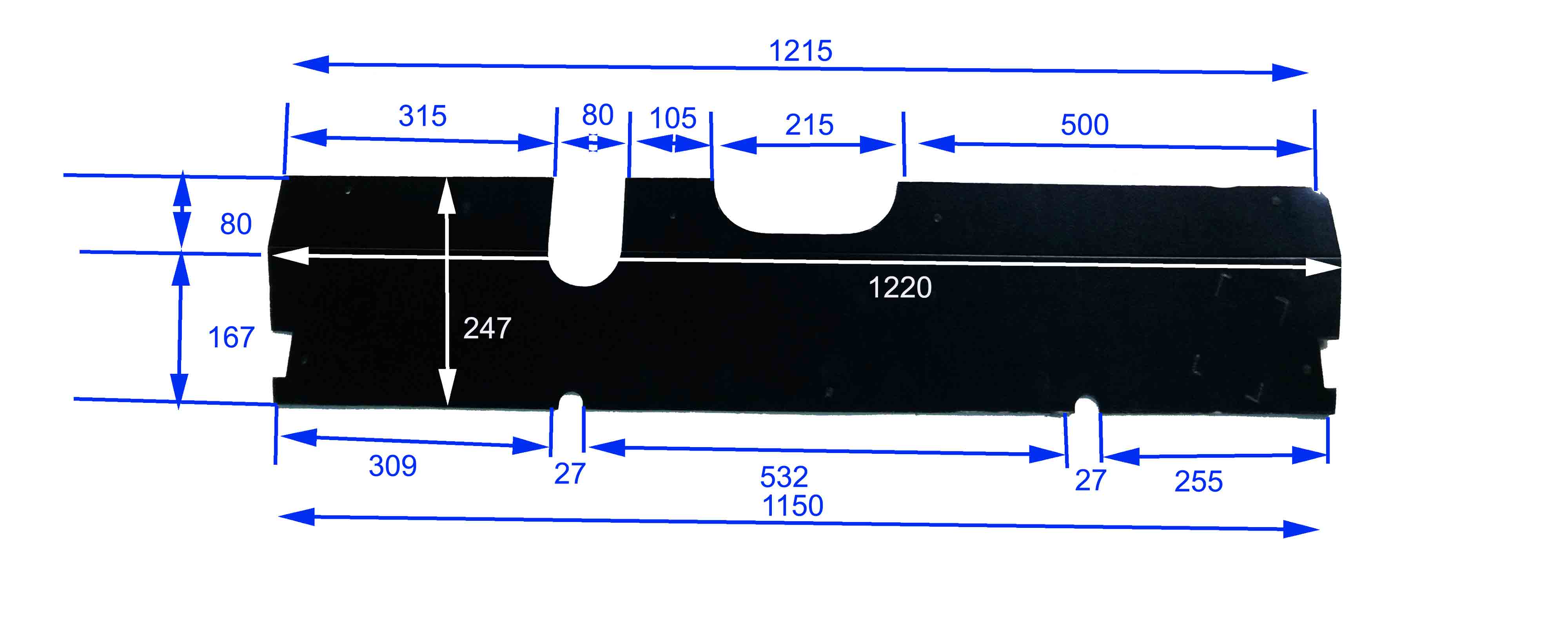

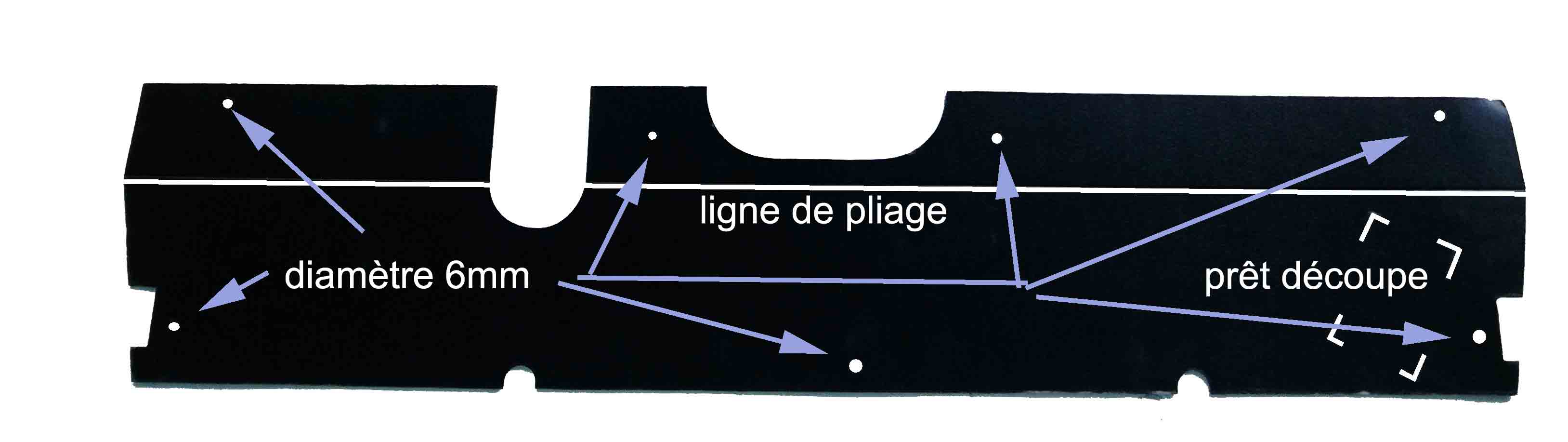

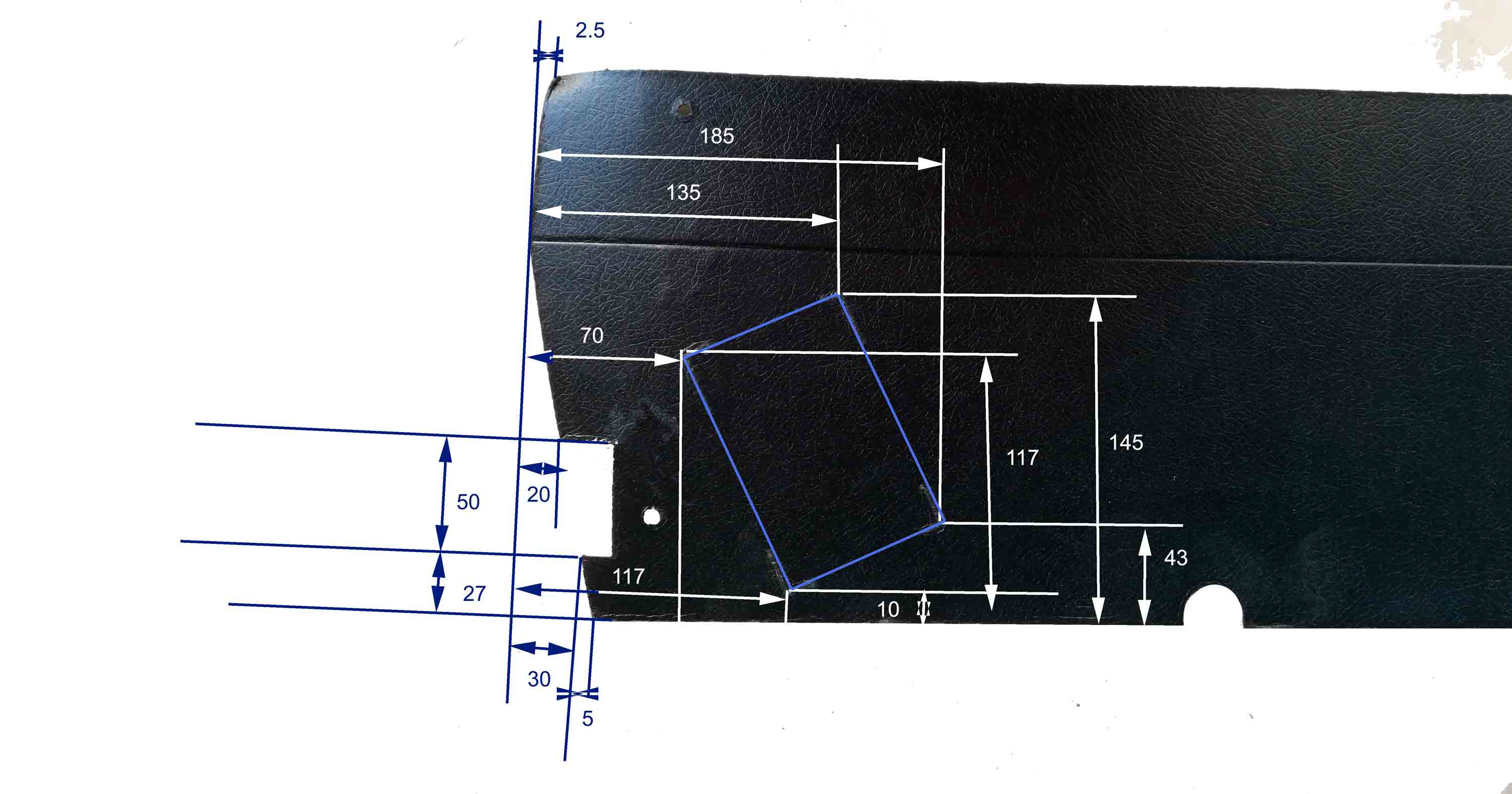

| voila [url=http://www.photorapide.com/images.php?photoName=148dkh.jpg&photoId=1281928][img]https://si2.photorapide.com/invites/photos/2018/09/148dkh.jpg[/img][/url] [url=http://www.photorapide.com/images.php?photoName=14l9nn.jpg&photoId=1281929][img]https://si2.photorapide.com/invites/photos/2018/09/14l9nn.jpg[/img][/url] [url=http://www.photorapide.com/images.php?photoName=14gegc.jpg&photoId=1281930][img]https://si2.photorapide.com/invites/photos/2018/09/14gegc.jpg[/img][/url] [url=http://www.photorapide.com/images.php?photoName=14ddq3.jpg&photoId=1281931][img]https://si2.photorapide.com/invites/photos/2018/09/14ddq3.jpg[/img][/url] [url=http://www.photorapide.com/images.php?photoName=14ebux.jpg&photoId=1281932][img]https://si2.photorapide.com/invites/photos/2018/09/14ebux.jpg[/img][/url] [url=http://www.photorapide.com/images.php?photoName=1490ez.jpg&photoId=1281933][img]https://si2.photorapide.com/invites/photos/2018/09/1490ez.jpg[/img][/url] |
|
| jafar 84 * 14/09/2018 18:53 |
re : Carton sous volant Herald / vitesse |
 donc je change de forme mais c'est pas dit que ce sera lisible |
|
| jafar 84 * 14/09/2018 18:55 |
re : Carton sous volant Herald / vitesse |
 |
|
| jafar 84 * 14/09/2018 18:58 |
re : Carton sous volant Herald / vitesse |
 le 1 et 2 sont l'envers |
|
| jafar 84 * 14/09/2018 19:00 |
re : Carton sous volant Herald / vitesse |
 |
|
| jafar 84 * 14/09/2018 19:02 |
re : Carton sous volant Herald / vitesse |
 |
|
| jafar 84 * 14/09/2018 19:04 |
re : Carton sous volant Herald / vitesse |
 |
|
| gmt95 * 14/09/2018 19:40 |
re : Carton sous volant Herald / vitesse |
| Bien joué, c'est super lisible | |
| jafar 84 * 15/09/2018 09:28 |
re : Carton sous volant Herald / vitesse |
 |
|
| jafar 84 * 15/09/2018 09:48 |
re : Carton sous volant Herald / vitesse |
 |
|
| jafar 84 * 15/09/2018 09:49 |
re : Carton sous volant Herald / vitesse |
| idem sur l'autre côté | |
15/09/2018 19:55 |
re : Carton sous volant Herald / vitesse |
| Merci, je vous aimes. Vous etes des choux. | |
15/09/2018 19:55 |
re : Carton sous volant Herald / vitesse |
| Merci, je vous aimes. Vous etes des choux. | |
| Manu45 15/09/2018 20:57 |
re : Carton sous volant Herald / vitesse |
| Merci Jafar pour les plans, ils sont super détaillés, y a plus qu'a ! La matière c'est quoi, une sorte d'isorel peint comme les panneaux de portes? Encore merci pour les plans |
|
| jafar 84 * 16/09/2018 07:22 |
re : Carton sous volant Herald / vitesse |
| du simple carton | |
| spitrouette * 24/09/2018 17:54 |
re : Carton sous volant Herald / vitesse |
| Bonsoir Fichiers récupérés et imprimés Merci pour le travail de traçage |
|
