| Raph 69 08/12/2013 20:44 |
Klaxon dans moyeu Moto-lita |
|---|---|

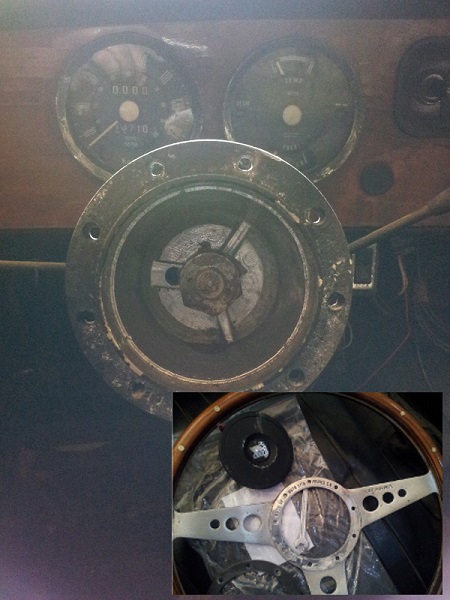

| Hello à tous, je m'apprête à montée un volant Moto-lita avec son moyeu sur ma SPIT MK2. Par contre, je m'interroge sur le montage du klaxon: Le doigt de klaxon d'origine est-il montable ? avec modif ? Pour info, le moyeu est vide, avec un cache-poussoir sans aucune pièce de klaxon. Quelqu'un peu me guider ? Merci |
|
| Yvan Delaserge 09/12/2013 07:56 |
re : Klaxon dans moyeu Moto-lita |
| Regarde sur ce fil: http://www.amicalespitfire.fr/cyberspit/index.php?lecture=141411&debut=0&recherche=klaxon+intempestif&rt=sg&page=1#141411 On y parle de klaxon en de volant moto-lita. Amicalement, Yvan |
|
| Raph 69 10/12/2013 19:54 |
re : Klaxon dans moyeu Moto-lita |
| Hello Yvan, merci pour ton lien très instructif, car j'avais aussi un problème de klaxon intempestif quand je tournais le volant (klaxon + clignotants c'est plus de la sécurité, mais de la parano !) Si je pige le truc: pas la peine de remettre le doigt de klaxon d'origine: simplement un fil tiré du relais du klaxon, la masse se faisant par le moyeu. Donc un simple fil relié à la lamelle au dos du poussoir de klaxon, et "en avant guingamp "? Par contre j'ai pas saisi pour l'isolation du bas du moyeu (photo 7): tu as recouverts tout le "cul" du moyeu d'une couche de plastique isolante pour isoler le tout ? |
|
| Yvan Delaserge 11/12/2013 06:58 |
re : Klaxon dans moyeu Moto-lita |

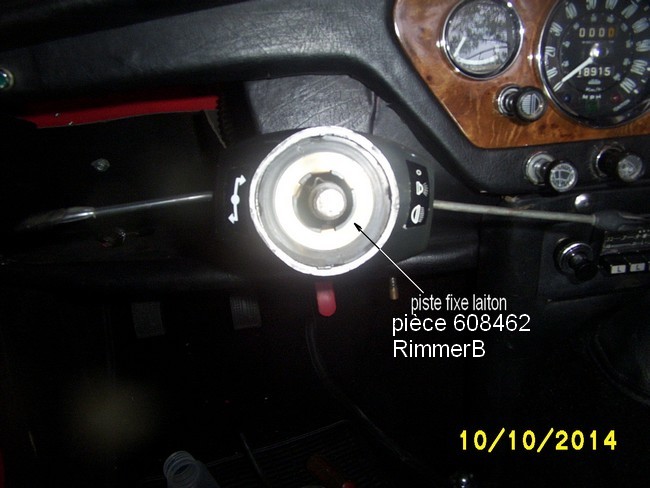

| Le parcours du courant qui active le relais du klaxon est le suivant: + de la batterie fil violet piste circulaire en laiton doigt à ressort fil rouge lamelle masse de la colonne de direction Le contact entre la lamelle et la masse de la colonne de direction ne se fait que si l'on appuie sur le bouton du klaxon. Chacun de ces composants est nécessaire. Si l'un manque ou bien n'est pas connecté à ses voisins, le courant ne passera pas et le klaxon ne fonctionnera pas. En faisant des efforts pour tourner le volant, la partie du moyeu que j'ai isolée (et qui est reliée à la masse de la colonne de direction) entrait directement en contact avec la piste circulaire en laiton car il y a un peu de jeu dans la colonne de direction. Et le courant pouvait alors sauter les étapes doigt à ressort - fil rouge - lamelle. C'est pourquoi je l'ai isolée, ce qui a réglé le problème du klaxon intempestif. Amicalement, Yvan |
|
| Raph 69 31/01/2014 19:55 |
re : Klaxon dans moyeu Moto-lita |
 je reviens vers toi car je ne pige toujours pas le montage à faire pour connecter le klaxon au moyeu de volant MOTOLITA. En effet, si je comprend, je dois remettre un doigt de kalxon dans le moyeu pour garder une configuration proche de l'origine. Sur ton ancien post, un fil rouge sort du moyeu, le doigt n'apparaît pas. Dans ton schéma il semble calé entre le slipring de la colonne et le moyeu ?? Voici les éléments dont je dispose, mais là je cale pour monter le tout ! Y'a comme qui dirait un truc ??? Je dois avoir un élément non conforme. Merci Raph 69 |
|
| Yvan Delaserge 02/02/2014 09:05 |
re : Klaxon dans moyeu Moto-lita |
 Amicalement, Yvan |
|
| Raph 69 02/02/2014 11:11 |
re : Klaxon dans moyeu Moto-lita |
| merci de ton retour. Je pense ne pas avoir le bon modèle de doigt, Sur ton shéma il est plus court et connecté à un fil rouge. D'après ton shéma, je pourrais bricoler une doigt à partir de celui d'origine: je devrais garger le contact (bas du doigt), enlever la tige longue en laiton, et la remplacer par une fil rouge relié à la cosse du cabochon. En effet, la longueur du doigt actuel empêche de mettre le cabochon. raph 69 |
|
| Yvan Delaserge 03/02/2014 07:52 |
re : Klaxon dans moyeu Moto-lita |

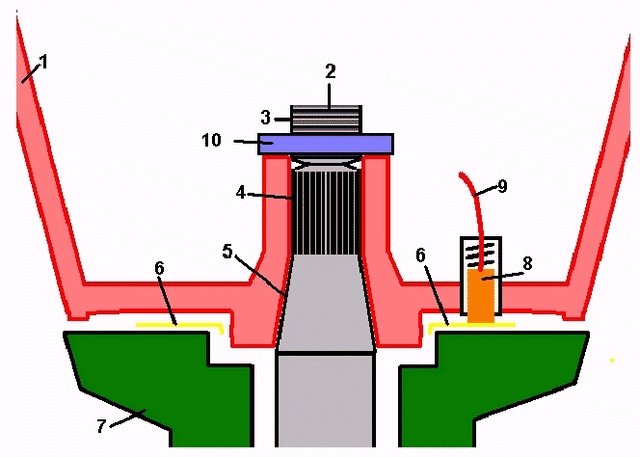

| Le dessin n'est pas à l'échelle! Le doigt est fixé à la partie METALLIQUE (pas les pièces en plastique noir de ta photo) du volant (en rouge sur mon schéma) par l'intermédiaire d'un petit tube en plastique. Le tube plastique sert à isoler le doigt de la partie métallique du volant. Le bas du doigt est en contact avec le slipring. Le haut du doigt est soudé au fil rouge. Entre le haut du doigt et le fond du petit tube en plastique, on a un ressort, type ressort de stylo à bille, qui assure que le doigt est toujours pressé contre le slipring. Le fil rouge passe à l'intérieur des spires du ressort. Sur ta photo des pièces en plastique noir, je ne vois pas la lamelle métallique qui établit le contact entre l'autre extrémité du fil rouge et la partie métallique du volant, lorsqu'on presse sur le bouton du klaxon. Elle est peut-être à l'intérieur de la pièce de droite sur ta photo. Est-ce qu'elle peut se séparer en deux? Si oui, je pense que le fil rouge doit être connecté à la cosse que l'on voit au centre. Si tu veux des conseils plus ciblés, envoie d'autres photos des pièces de ton volant. J'ai l'impression qu'on n'a pas exactement le même modèle de volant. Amicalement, Yvan |
|
| BMH 18/05/2014 17:43 |
re : Klaxon dans moyeu Moto-lita |
| Bonjour à tous, Sur mon chantier de l'Herald, je contrôle un à un les éléments électriques. Après avoir résolu un pb de masse sur les feux de stop, me voici avec une nouvelle surprise : le doigt de klaxon est absent ! Savez vous si c'est le doigt de 2.6 inch ou celui de 3.4 inchqu'il faut pour le volant Moto Lita Lecarra ? Merci de votre aide. @+ Baptiste |
|
| bmh94 18/05/2014 17:44 |
re : Klaxon dans moyeu Moto-lita |
 |
|
| Yvan Delaserge 19/05/2014 08:00 |
re : Klaxon dans moyeu Moto-lita |
| Le "doigt", c'est juste un petit bout de baguette métallique (cuivre ou laiton, pour que l'on puisse y souder le fil). Il faut seulement qu'elle puisse coulisser dans le petit tube en plastique et qu'elle soit juste assez longue pour que, grâce au ressort, elle assure un contact avec le slipring quelle que soit la position du volant. 2,3 pouces = 58 mm ou 3,4 pouces = 86 mm, ça me paraît très long. De mémoire, chez moi c'était plutôt dans les 3 cm. Si c'est trop long, on peut toujours raccourcir. Il faudrait plutôt savoir quel est le diamètre. Ou peut-être même que tu peux trouver un bout de baguette métallique localement, près de chez toi. Amicalement, Yvan |
|
| bmh94 19/05/2014 08:17 |
re : Klaxon dans moyeu Moto-lita |
| Merci Yvan, Le ressort que l'on voit sur le doigt en photo de Raph 69 ci-dessus n'est donc pas utile ? @+ Baptiste |
|
| Yvan Delaserge 19/05/2014 17:42 |
re : Klaxon dans moyeu Moto-lita |

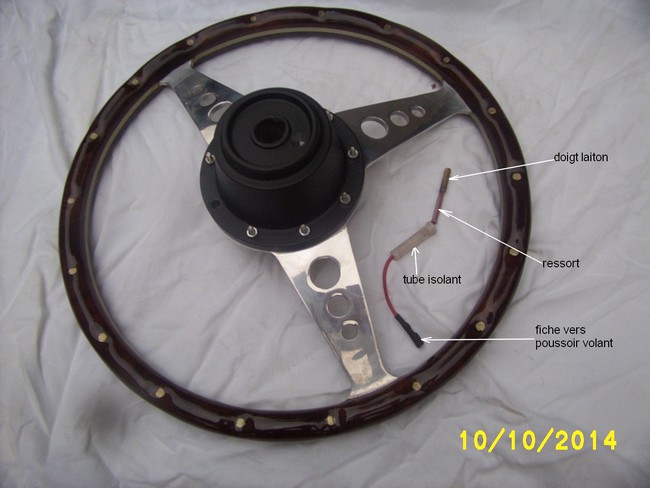

| Un ressort est indispensable, il ressemble beaucoup au ressort d'un stylo à bille. On le voit sur le schéma couleur ci-dessus entre les pièces 8 (le doigt) et 9 (le fil) | |
| aaspit33 10/10/2014 22:50 |
re : Klaxon dans moyeu Moto-lita |
 Merci AA PS:impossible d'ouvrir les photos de M.Delaserge sur le "klaxon" |
|
| Yvan Delaserge 12/10/2014 08:58 |
re : Klaxon dans moyeu Moto-lita |
| Tu as raison, les photos du fil http://www.amicalespitfire.fr/cyberspit/index.php?lecture=141411&debut=0&recherche=klaxon+intempestif&rt=sg&page=1#141411 qui étaient déposées sur Imageshack, ne sont plus visibles. Pas bon, ça...Imageshack accueille les photos de beaucoup de fils du site de l'Amicale. J'espère qu'elles ne sont pas perdues pour l'éternité! |
|
| aaspit33 13/10/2014 15:08 |
re : Klaxon dans moyeu Moto-lita |

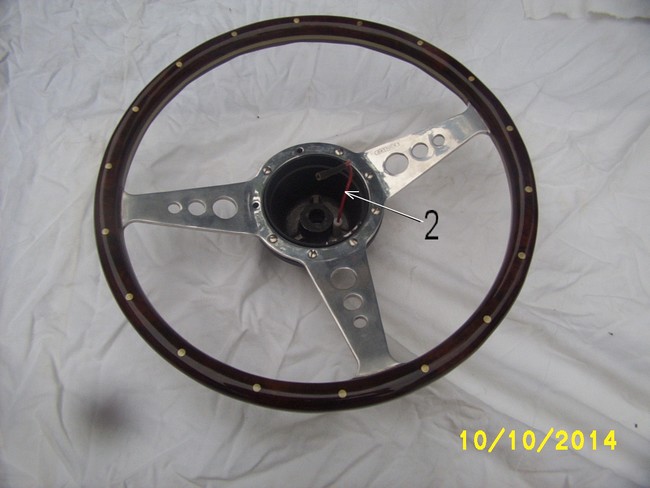

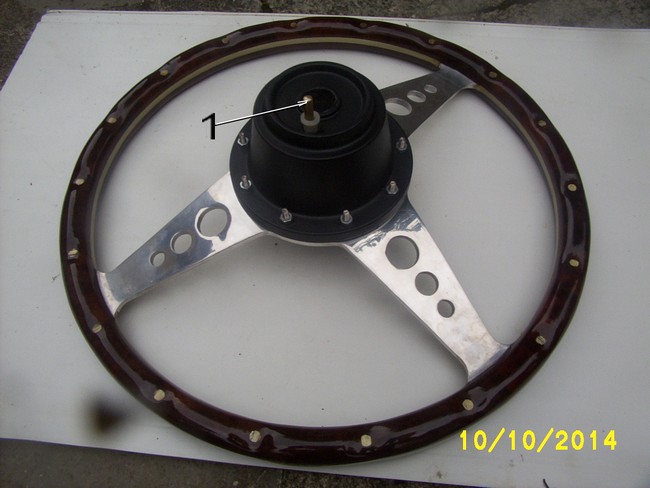

 à M.Y.Delaserge : si vous avez ??? encore les photos de votre article sur la direction/Avertisseurs de la spit , pourriez-vous me le signaler et si vous le permettez ,pourriez-vous me les envoyer ? (suite à votre réponse "oui/non" je vous envoie mon adresse ...car "mp" ne fonctionne pas ...pour moi !) . Merci AA |
|
| Alain63 * 13/10/2014 18:40 |
re : Klaxon dans moyeu Moto-lita |

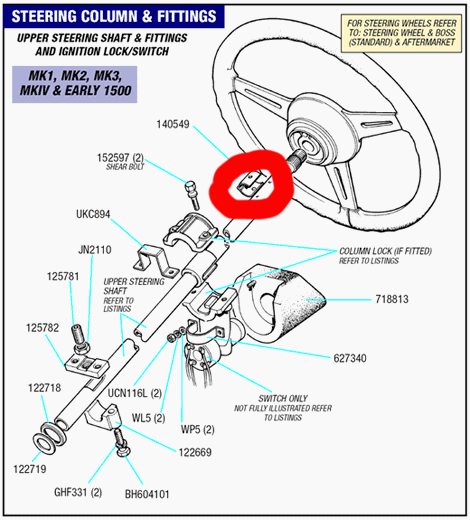

| Bonjour, La pièce en rouge est un rappel des clignotants. |
|
| Yvan Delaserge 14/10/2014 07:01 |
re : Klaxon dans moyeu Moto-lita |
| Oui, j'ai encore les photos, il faut que je recherche tout ça. Donne-moi 1 ou 2 jours. | |
| Yvan Delaserge 14/10/2014 10:32 |
re : Klaxon dans moyeu Moto-lita |
| Voilà, c'est fait! Amicalement, Yvan |
|
| aaspit33 14/10/2014 11:06 |
re : Klaxon dans moyeu Moto-lita |
 |
|
| aaspit33 14/10/2014 11:07 |
re : Klaxon dans moyeu Moto-lita |
 |
|
| aaspit33 14/10/2014 11:07 |
re : Klaxon dans moyeu Moto-lita |
 |
|
| jean-yves 44 14/10/2014 11:08 |
re : Klaxon dans moyeu Moto-lita |
| Bonjour. c'est bien le problème de Imageshack qui vire les photos du serveur suivant un certain temps. il est donc préférable d'utilisé le forum pour les photos au moins elle, elle reste. j'avais plusieurs fils comme ça et bien plus de photo. que peut faire l'amicale pour remédier au problème. c'est long de reprendre les tutos et de refaire toutes les photos comme Yvan Delaserge. quelqu'un a une solution? JYP |
|
| Michel63 * 14/10/2014 12:46 |
re : Klaxon dans moyeu Moto-lita |

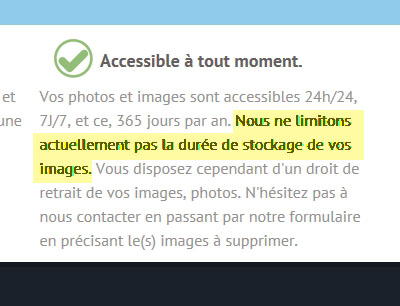

 Maintenant c'est Zupimages : http://www.zupimages.net/ Très simple à utiliser et qui, pour l'instant ;o), garde les photos bien au chaud sans limite de temps. |
|
| ollin01 * 14/10/2014 13:20 |
re : Klaxon dans moyeu Moto-lita |
| moi aussi adieu Imageshack bonjour Zupimages |
|
| Yvan Delaserge 14/10/2014 13:45 |
re : Klaxon dans moyeu Moto-lita |
| Il y a un point positif, que j'ai remarqué ce matin en remettant les photos du tuto "klaxon": Pour les fichiers joints, on était limités à 100 K ce qui était parfois un peu juste pour les photos. Maintenant, la limite c'est 5M! A moins que j'aie la berlue? |
|
| Michel63 * 14/10/2014 15:17 |
re : Klaxon dans moyeu Moto-lita |
 Avec 5 Mo tout devient plus facile mais, attention, le serveur opère un recalibrage de l'image téléchargée à maximum 800 pixels sur la plus grande de ses deux dimensions. Ton schéma mis en ligne plus haut (.gif/72ppi) pèse 57 ko et « mesure » 640 p de large x 457 p de haut. Il est donc reproduit sans réduction. En revanche, l'image ci-dessus fait, D'ORIGINE, 209 Ko (.jpg/200ppi) L=1556 pixels x H=670 pixels. Elle ne pèse plus que 105 Ko et a été réduite à 800 x 354 pixels. ( http://smileys.surlatoile.org/repository/Surpris/stress-ronge-les-ongles-95.gif J'espère que ma manip ne va pas foirer...) |
|
| jean-yves 44 14/10/2014 15:27 |
re : Klaxon dans moyeu Moto-lita |
| Oui, je suis bien d'accord avec vous mais cela veux dire qu'il faut reprendre tous les post créer à une certaine époque et les refaire http://www.zupimages.net/. je ne suis pas encore à la retraite et pas encore trop le temps de reprendre tous ça. alors qu'elle solution pour celui qui arrive sur le forum et fait une recherche sur mes super tuto et ne trouve plus d'image? le discours c'est bien mais les schémas encore mieux! JYP |
|
| Michel63 * 14/10/2014 15:37 |
re : Klaxon dans moyeu Moto-lita |
 … mais je ne m'explique pas pourquoi il y a maintenant une bande noire qui cache une partie de l'image en bas ! Ci-dessus, je réessaie en faisant moi-même la réduction à 800 x 344 (105Ko sur ma balance). @JYP Bah oui. 100% d'accord avec toi (et pour cause ;o). Mais ça ne doit pas être coton de discuter avec un gros machin (peut-être) américain pour lui demander de rendre les images hébergées et supprimées et ensuite les stocker sur un autre serveur, fût-ce celui qui héberge Cyberspit. AMHA http://smileys.surlatoile.org/repository/Rires/7.gif |
|
| Michel63 * 14/10/2014 15:41 |
re : Klaxon dans moyeu Moto-lita |
| Pas de cache noir. La compression proportionnelle automatique ne c'était donc pas bien passée. Il y a bien un bug. A mettre dans le panier de mise à jour de Cyberspit pour Jean-Pierre/firespit. Pour plus tard... |
|
| Michel63 * 14/10/2014 17:11 |
re : Klaxon dans moyeu Moto-lita |
| Autre particularité : On peux faire des montages de photos pour les regrouper et éviter d'utiliser plusieurs posts successifs. Mais attention, la limitation à 800 pixels change sérieusement la donne. Trois images de formats différents d'un même poids total (311Ko), assemblées sur un seul montage, donneront un résultat très différent suivant leur positionnement... | |
| Michel63 * 14/10/2014 17:12 |
re : Klaxon dans moyeu Moto-lita |
 Ca, c'est une composition verticale qui, avant réduction, mesure 1180 p de large (la plus large image) x 1355 p de haut (la somme des hauteurs des 3 images). Après recalibrage c'est 697 x 800. |
|
| Michel63 * 14/10/2014 17:13 |
re : Klaxon dans moyeu Moto-lita |
 ...et ça, c'est une composition horizontale des mêmes images qui, avant réduction, mesure 2238 p de large (la somme des largeurs des 3 images) x 521 p de haut ( la plus haute image) et pèse Après recalibrage c'est 800 x 188. Ca change pas mal de chose... |
|
| Yvan Delaserge 15/10/2014 07:41 |
re : Klaxon dans moyeu Moto-lita |
| OK merci Michel. Maintenant qu'on a droit à 5 M de pièces jointes, ce qui serait bien pratique c'est de pouvoir insérer plusieurs images sur un message. Pour un tuto par exemple. Avant, on pouvait le faire en allant héberger les images sur Imageshack, mais pas sur Cyberspit. Il y a des forums où c'est possible sans problème (Usinages, Futura). Sur Futura, il est même interdit de stocker des images sur un forum externe. |
|
| Michel63 * 15/10/2014 22:45 |
re : Klaxon dans moyeu Moto-lita |
| Bonsoir Yvan Essaie Zupimages (http://www.zupimages.net/), tu verras, ça fonctionne bien et, en attendant que Cyberspit nous propose la même possibilité, c'est toujours mieux qu'ImageShack ...tant qu'ils tiennent leur promesse (cf mon message du 14/10 12:46) |
|
| chris13 * 20/08/2018 20:26 |
re : Klaxon dans moyeu Moto-lita |

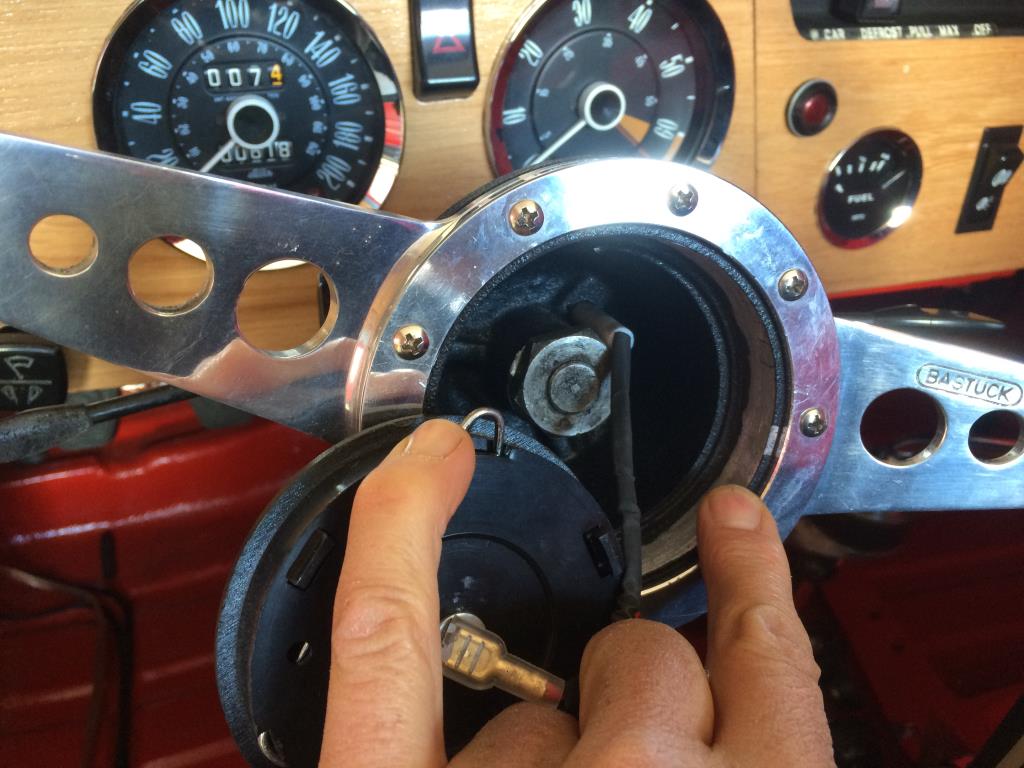

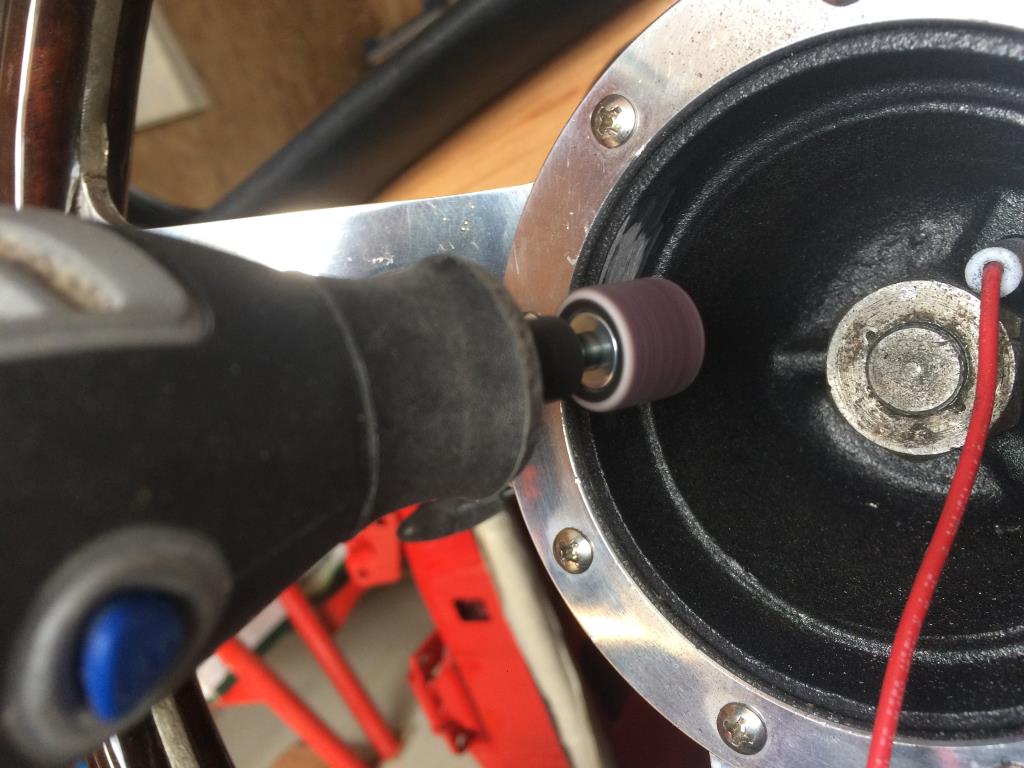

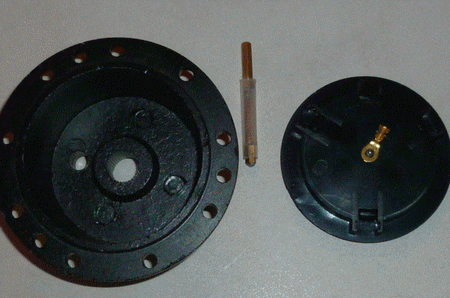

| Bonsoir, je me permet de remonter ce fil pour demander (encore!!!) un petit renseignement. Je souhaite remonter le klaxon au centre du volant comme à l'origine. J'ai démonté celui-ci et il manque la petite tige n°8 sur le dessin de Michel 63, mais là pas de souci je vais trouver une solution pour le refaire. Par contre d'où vient le fil rouge n°9 du moins d'où part-il puisqu'il aririve sur la pièce n°8. Désolé de poser des questions qui peuvent paraître stupide à cdrtains mais l'électricité et moi....ça fait 2 et j'ai du mal à interprêter un schéma électrique quand il est trop compliqué. Bonne soirée à tous! |
|
| tommybolin 20/08/2018 21:31 |
re : Klaxon dans moyeu Moto-lita |
| re-bonsoir Chris :) si c'est un volant d'origine, le fil est soudé derrière le cerclage laiton fixé sur la colonne ce fil de masse (violet filet noir) sort par une ouverture centrale sous la colonne et vient de la borne W1 du relais (celui à 3 bornes avec le capot plastique noir) La mise à la masse se fait par le bouton avec retour par le moyeu & la colonne (vérif présence d'une tresse interne au niveau du flector à la base de la colonne + cable de masse raccordé à la crémaillère sinon ça risque de ne pas fonctionner) cdlt :) |
|
| tommybolin 20/08/2018 21:35 |
re : Klaxon dans moyeu Moto-lita |
| précision: le retour de masse se fait par la barre centrale de colonne.. | |
| chris13 * 21/08/2018 07:16 |
re : Klaxon dans moyeu Moto-lita |
| Re-merci Tommybolin! encore une fois une réponse rapide, précise. J'ai déjà eu l'occasion de le dire mais je le redit: tu es une véritable encyclopédie! MERCI et bonne journée! | |
| philou1967 * 23/08/2018 19:54 |
re : Klaxon dans moyeu Moto-lita |
 |
|
| philou1967 * 23/08/2018 19:57 |
re : Klaxon dans moyeu Moto-lita |
 |
|
