| Nikkos29 * 10/08/2018 13:05 |
Coussinet de rotor dynamo |
|---|---|

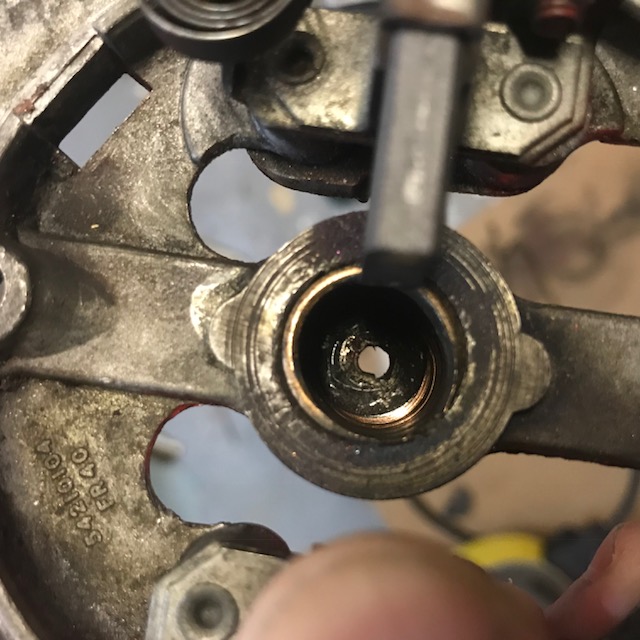

 Ma dynamo ne charge plus, j'ai 0,5V à peine en sortie et la même tension sur la batterie au repos comme en marche. En démontant pour remplacer les charbons je me suis apercu que le coussinet (bague en laiton) qui reçoit l'axe de l'induit est bouffé d'un côté. En plus il manque la rondelle et le joint fibre qui retient l'huile. Une courroie usée et une tension excessive semblent être à l'origine de ce désordre : 3 sorties après avoir tendu la courroie au lieu de la remplacer (elle couinait) le voyant s'est allumé à plusieurs reprises avant de l'etre en permanence. L'axe sous la tension a mangé la bague côté opposé au moteur. Du coup au remontage, bruit du rotor qui bouge beaucoup et pas de charge. Lien avec la panne, je ne sais pas ... il faut que je change le coussinet pour le savoir mais c'est à priori introuvable à la vente . Je me pose la question du remplacement complet. Si quelqu'un sait où je peux trouver cette pièce ... Sinon si vous avez une dynamo neuve je suis preneur aussi Merci |
|
| JPB21 10/08/2018 13:23 |
re : Coussinet de rotor dynamo |
| 123 roulement (bague bronze). |
|
| Nikkos29 * 10/08/2018 13:30 |
re : Coussinet de rotor dynamo |
| Merci Pour les dimensions je vais tacher de sortir celle-ci et voir si je trouve une correspondance. Pour le joint fibre, est-ce indispensable ? |
|
| tommybolin 10/08/2018 16:03 |
re : Coussinet de rotor dynamo |
| bonjour Nikkos, -tu devrais trouver chez les électriciens spécialisés.. la bague en bronze fritté fait 15,11 (DI) X 18,2 (DE) X 22,2 (L) Tu peux trouver peut-être ça chez Land-Rover sous ref 271614 sinon ref normale : 683 ou chez Femsa: ref 330530 ou Lucas: UTB110 -Si la bague est morte vérifier l'état de la portée sur l'arbre et en profiter pour remplacer aussi le roulement AV qui est en cote métrique, donc dispo facilement chez les revendeurs en fournitures indu (ref 6202-2RS) (étanche) cdlt :) |
|
| Nikkos29 * 10/08/2018 17:46 |
re : Coussinet de rotor dynamo |
| Salut Tommybolin Super merci beaucoup pour ta réponse complète ! J'espère qu'après le remplacement du roulement et de la bague, la dynamo repartirai bien. J'espère que ça n'a pas engendré de dégâts sur l'induit |
|
| sauveur 10/08/2018 18:50 |
re : Coussinet de rotor dynamo |
| Bonsoir, J'ai dans une caisse une dynamo, elle a 3 ans mais une cosse a fondue et l'intérieur â bleuit Donc à mon avis les pièces que tu cherche doivent être en bon état, demain je vais voir si c'est bon Je mets un mot sur l forum Sans certitude bien sur Cordialement Sauveur |
|
| Nikkos29 * 10/08/2018 18:53 |
re : Coussinet de rotor dynamo |
| Salut Sauveur C'est sympa merci Par contre la bague risque d'etre Inutilisable après extraction car il faut la sortir en y passant un taraud 5/8'' |
|
| jean-Christophe 10/08/2018 19:29 |
re : Coussinet de rotor dynamo |
| Pas besoin de déposer la bague si tu réutilise le palier arrière complet de la dynamo de Sauveur. |
|
| Nikkos29 * 10/08/2018 19:37 |
re : Coussinet de rotor dynamo |
| Hey bien vu ça jean-Christophe!! Je suis bête j'y ai pas pensé c'est encore mieux parce pour avoir regardé rapidement c'est pas trouvable très facilement à priori Sauveur du coup je veux bien te prendre le palier arrière! |
|
| sauveur 11/08/2018 08:05 |
re : Coussinet de rotor dynamo |

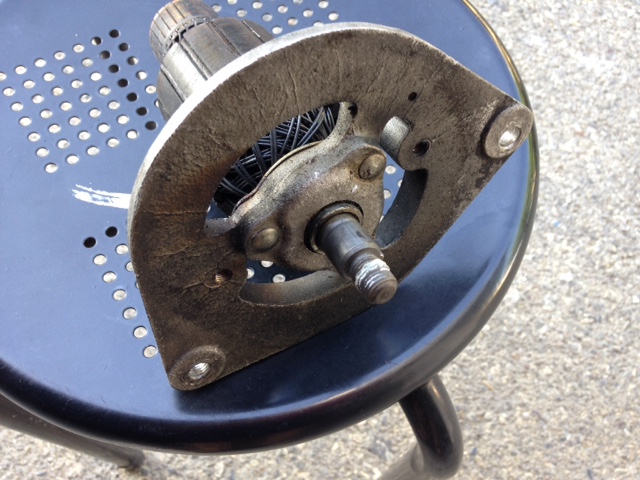

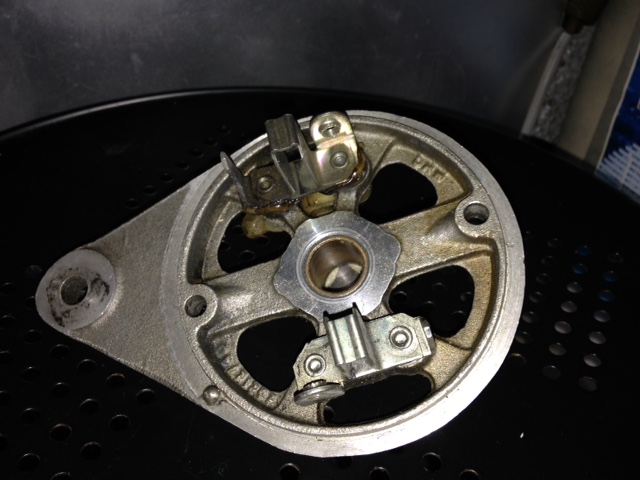

 Voici les deux pièces que j'ai dit moi laquelle est la bonne, celle où il y a le rotor est lourde et je n'arrive pas à la démonter |
|
| sauveur 11/08/2018 08:06 |
re : Coussinet de rotor dynamo |
 |
|
| Nikkos29 11/08/2018 08:31 |
re : Coussinet de rotor dynamo |
| Salut Sauveur ! C'est la première pièce, le palier arrière, pas le rotor. La bague bronze a l'air intacte! Tu sais si dedans il y a la rondelle et le joint fibre? Pour le coup tu es mon sauveur!! Merci. On fait comment pour se contacter en MP? |
|
| sauveur 11/08/2018 10:05 |
re : Coussinet de rotor dynamo |
| Mail sauveurlosardo@gmail.com Avec ton tel je te tel dans l'après midi la je fini le remontage de mon Hérald |
|
| Nikkos29 11/08/2018 10:35 |
re : Coussinet de rotor dynamo |
| Merci bcp! Le mail est parti! à€ tout à l'heure |
|
