| Anne 27/01/2018 22:17 |
Indicateurs ne fonctionnent plus / compte tour |
|---|---|
| Bonsoir Les clignotants n'en fonctionennt plus et le compte tour , le voyant température ne bougent plus Auriez vous une idée ? Merci |
|
| ollin01 * 27/01/2018 22:39 |
re : Indicateurs ne fonctionnent plus / compte tour |
| bonsoir Anne quel modele STP ? |
|
| ollin01 * 27/01/2018 22:47 |
re : Indicateurs ne fonctionnent plus / compte tour |
| si c'est une 1500 c'est peut etre un des fusibles qui est HS DETAIL DES FUSIBLES SPITFIRE 1500FH FUSIBLE SUPERIEUR 35A Câble blanc alimenté par le contact de démarrage Essuie-glace Thermomètre d'eau Jauge de carburant Feux STOP Feu de recul Voyant Indicateur de ceinture de sécurité Feux clignotants FUSIBLE INTERMEDIAIRE 35A Câble rouge/vert alimenté par l'interrupteur d'éclairage feux de stationnement avant feux de position avant feux de position arrière feux arrière lampe d'éclairage de plaque éclairage des instruments FUSIBLE INFERIEUR 35A Câble brun alimenté directement par la batterie . Codes / phares lampe de courtoisie avertisseur feux de détresse éclairage de coffre bagage allume cigare |
|
| Hop! 27/01/2018 22:48 |
re : Indicateurs ne fonctionnent plus / compte tour |
| >>>Le modèle : spitfire 1500FH / 1976 Bonsoir, Vérifier les fusibles > ils sont oxydés ou HS ? |
|
| anne pasquier 28/01/2018 09:34 |
re : Indicateurs ne fonctionnent plus / compte tour |
| Merci je vais regarder...je vosu tiens au courant (c'est le cas de le dire!) anne |
|
| larchi * 29/01/2018 10:58 |
re : Indicateurs ne fonctionnent plus / compte tour |
| Bonjour; j'y suis aussi en plein dedans. Il n'est pas impossible que cela puisse provenir du stabilisateur de tension (fixé sur le compteur de vitesse) Si c'est le cas la jauge d'essence ne devrait pas fonctionner et les clignotants seraient la conséquence de l'alimentation de la commande des warnings qui est aussi issue de l'alim du stabilisateur. Bon courage, pour mon ou mes Pb d'hier, je n'ai pas eu de commentaires. Alain |
|
| JPC 8430 29/01/2018 17:22 |
re : Indicateurs ne fonctionnent plus / compte tour |
| @ Larchi Regarde dans le fil que tu as mis en ligne cdlt j p c |
|
| PRECISION 29/01/2018 19:15 |
re : Indicateurs ne fonctionnent plus / compte tour |
| Normalement, le "stabilisateur" n'intervient pas dans les clignos. Que disent les essuie glaces et les stops ? | |
| larchi * 29/01/2018 20:00 |
re : Indicateurs ne fonctionnent plus / compte tour |
| Je suis d'accord que le stabilisateur n'intervient pas sur les cligno, par contre s'il est en cour circuit,il peut perturber l'alimentation des warnings et générer un défaut sur les clignots. Il faudrait vérifier si les warnings marchent?, s'ils sont en carafe, cela pourrait sérieusement confirmer l'hypothèse du stabilisateur. Cordialement alain |
|
| Anne 04/02/2018 16:50 |
re :Clignotants/ compte tour /jauges essence out |
| Bonjour J'ai enfin pu faire vérification... - les fusibles sont OK (le klaxon fonctionne bien) - Les Warnings fonctionnent - Les phares sont Ok TOUJOURS EN PANNE: Clignotants, compte tour, jauge essence et eau Merci |
|
| JPC 8430 04/02/2018 17:11 |
re : Indicateurs ne fonctionnent plus / compte tour |

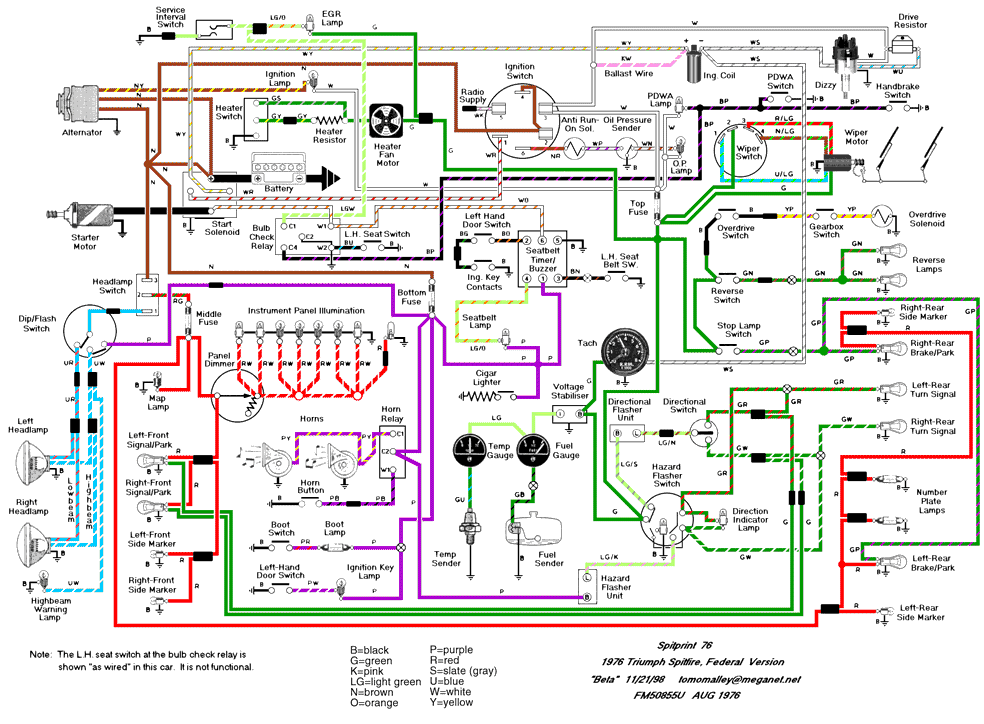

 Voila le schéma pour une MK4 Reste a suivre les fils ; Par contre attention aux contorsion en allant derrière le tableau de bord SURTOUT faits des photos avant de toucher , ou débrancher par inadvertance un fil !! Le bleu avec le bleu , etc etc etc !!! cdlt j p c |
|
| tommybolin 05/02/2018 10:08 |
re : Indicateurs ne fonctionnent plus / compte tour |

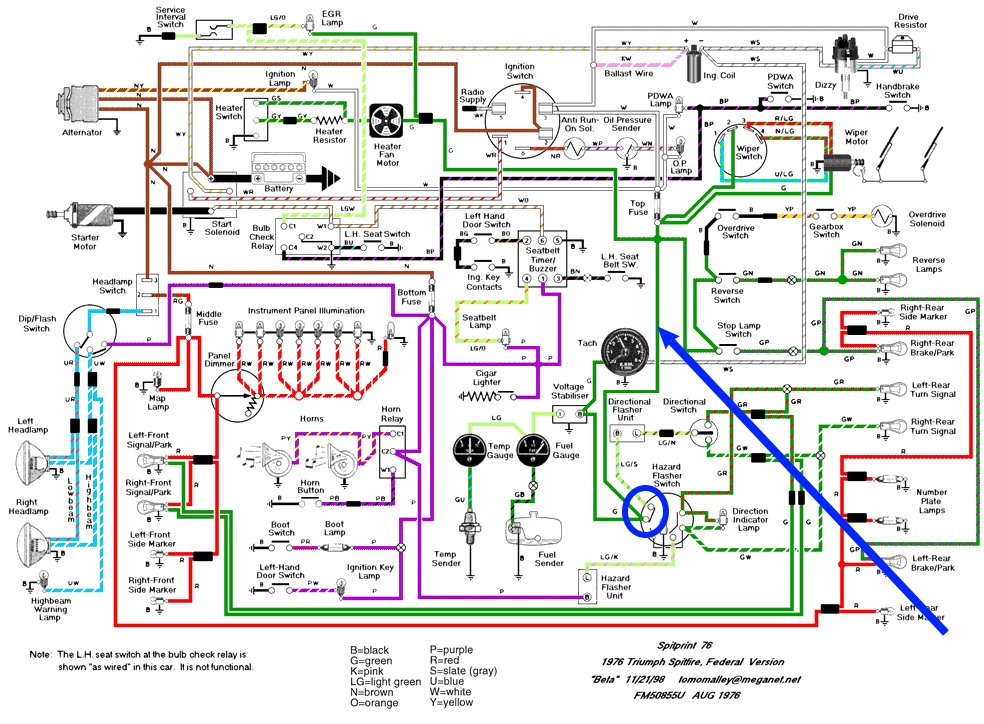

| bonjour Anne, selon le schéma de JPC pour MK4 73/74 : -soit un pb avec le fil (ici vert foncé) en sortie du fusible & alimentant le contacteur warning (type rond idem 1500)? -ou un pb au niveau des 2 bornes (recevant le fil vert clair filet gris & le double vert foncé) derrière le contacteur? -ou un pb interne avec le contacteur lui-même au niveau de ces 2 contacts (dégrippant pour rétablir les contacts)? cdlt :) |
|
| tommybolin 05/02/2018 10:48 |
re : Indicateurs ne fonctionnent plus / compte tour |
 |
|
| tommybolin 05/02/2018 13:59 |
re : Indicateurs ne fonctionnent plus / compte tour |
| ...euh ici pour une 1500 ;) (MK4= warning bouton carré différent & compte-tours mécanique) |
|
| Anne 18/02/2018 16:42 |
re : Indicateurs ne fonctionnent plus / compte tour |
| Bonjour J'ai bien essayé....J'ai regardé...me suis cognée plusieurs fois J'ai pensé retirer le tableau de bord pour faciliter l'accès... Après une heure et un échec absolu... je me retourne vers vous :-) je pense que ce n'est pas grand chose...j'ai bien vu un fil bleu qui a l'air tout neuf et tout seul....mais où le mettre et comment? Quelqu'un aurait-il un mécano/électricien à me recommander ...Idéalement près de Paris parce que rouler sans clignotant n'est pas évident. Un grand grand merci à tous. Anne |
|
| JPC 8430 18/02/2018 18:29 |
re : Indicateurs ne fonctionnent plus / compte tour |

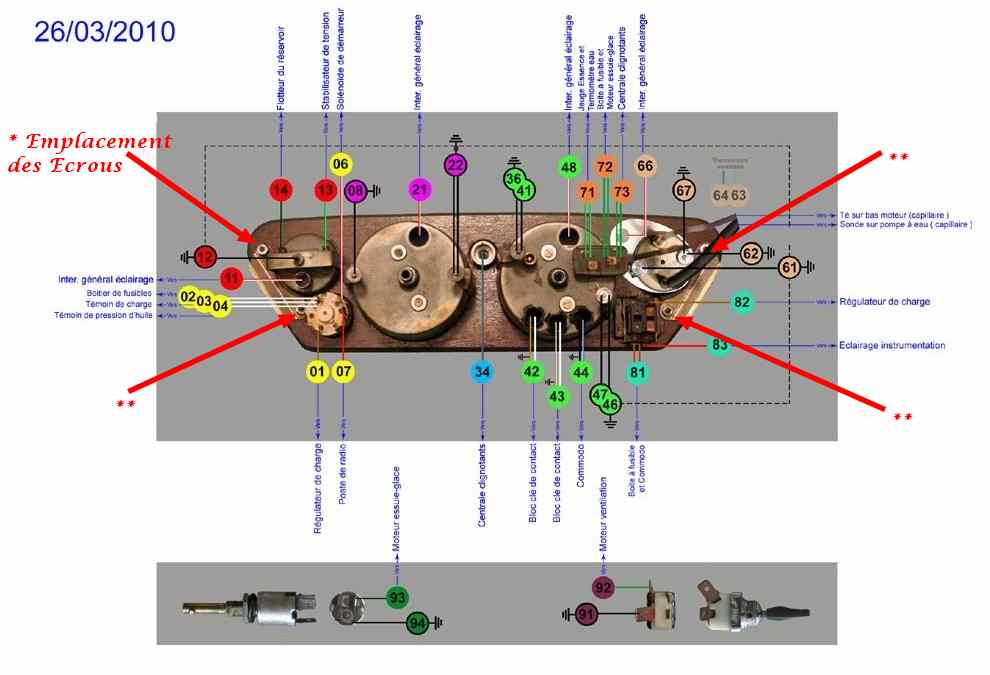

 Avant d aller chez un électricien , qui risque de patauger , et de facturer des heures pour pas grand chose !!! Faits des photos NET , souvent trop flou pour voir de quoi il retourne Et là je pense que l un de nous pourra t aider . Si tu veux déposer le tableau de bord , c est pas très difficile !! Il suffit dans un premier temps de défaire les câbles des compteurs (Peut-être seulement celui de vitesse ,pour une 1500 Le compte tours et surement électronique !? ) Gaine grise en général , puis après il y a 2 écrous de chaque coté Attention a tes petites mains ! En général sur le coté droit c est assez facile , mais a gauche , faut presque toujours déposer la boite a gants . T as le droit de crier ;) ;) ;) /) Sur le dessin joint voir l emplacements des écrous Tiens nous au courant ( c est pas drôle je sais ! ) cdlt j p c |
|
| philou1967 * 18/02/2018 18:38 |
re : Indicateurs ne fonctionnent plus / compte tour |
| Débranche la batterie avant , c'est mieux si un fil se ballade et viens toucher la caisse . Après ton fil bleu tout seul , faut pas le laisser tout seul avant de rouler , ou au moins le protéger . | |
| Philippe67 * 18/02/2018 19:26 |
re : Indicateurs ne fonctionnent plus / compte tour |
| @ JPC 8430, Tu as mis la photo de l'arrière d'un tableau de bord de MK3. Anne a une 1500 de 1976. C'est quand même très différent. Philippe67 |
|
| philou1967 * 18/02/2018 22:44 |
re : Indicateurs ne fonctionnent plus / compte tour |
| Suis en déplacement formation velizy demain jusqu'à mardi si c'est pas loin ou facile en transport commun je peux jeter un œil lundi soir , envoie moi un mp | |
| mimi 16/07/2018 21:38 |
re : Indicateurs ne fonctionnent plus / compte tour |
| J'ai fait 120 km aujourd'hui et en arrivant à une quinzaine de kilomètre de ma sortie; le compte tour, la jauge d'essence et l'indicateur de température sont tombés à zéro. Après un arrêt d'une quinzaine de minute, au redémarrage ils se sont mis a fonctionner normalement mais pour quelques instants seulement. Je pensais aux fusibles, mais je pense plus à un problème lié à la température de ce jour qui n'avait cependant rien d'exceptionnelle: 26, 28° peut-être. Si quelqu'un a déjà connu ce soucis, merci de vos conseils. |
|
| Boulon Pierre 16/07/2018 22:58 |
re : Indicateurs ne fonctionnent plus / compte tour |
| Bonsoir, Je dirais que c'est le stabilisateur de tension qui est soit mourant ou alors avec une mauvaise masse. ça peut se changer sur place mais il faut être un peu souple, situé à l'arrière du compteur de vitesse. Le corps du stabilisateur doit être à la masse. Avec la perte du compte tours il s'agit d'une 1500. Amicalement |
|
| lofanauty 16/07/2018 23:32 |
re : Indicateurs ne fonctionnent plus / compte tour |
| J'ai eu le problème cette semaine : clignos + Cpte-tour + cadrans à 0. Remuer le fusible du haut a réglé le problème pendant 1/2 heure. J'ai refait la manip 2 fois et en rentrant je l'ai déposé pour m'apercevoir qu'il était dessoudé à un bout, le petit capuchon de l'éxtrémité m'est gentiment resté dans les doigts. Un petit coup de fer à souder pour refondre la bille de soudure dans le capuchon et hop, c'est reparti ! (faudra quand même que je pense à acheter des fusibles de rechange...) |
|
| colonelv74 17/07/2018 09:02 |
re : Indicateurs ne fonctionnent plus / compte tour |
| Bonjour, @mimi J'ai eu le même soucis sur la mienne, au début quand je l'ai acheté, tout tombait a zéro, tu rallume ça revient normal quelque jour et après rebelotte ça retombe a zéro. J'ai changer le stabilisateur de tension et depuis plus de problème depuis 10 mois. J'ai aussi changé par la même occasion les 3 fusibles et mis des temporisés 20A a la place de ceux d'origine qui ont bien vécu. |
|
| TRiumph114 * 18/07/2018 10:52 |
re : Indicateurs ne fonctionnent plus / compte tour |
| @lofanauty - suite à une recherche similaire de soucis (toujours pas résolu, voir autre post), j'ai moi aussi découvert un fusible "désoudé" :-( est ce une mauvaise marque de fusibles ou bien est ce "normal" ... j'en ai mis un neuf, mais ca ne marche pas mieux. @JPC 8430 - Super ce schéma électrique ! Existe t il aussi pour une MKIV ? |
|
| Boulon Pierre 20/07/2018 15:15 |
re : Indicateurs ne fonctionnent plus / compte tour |

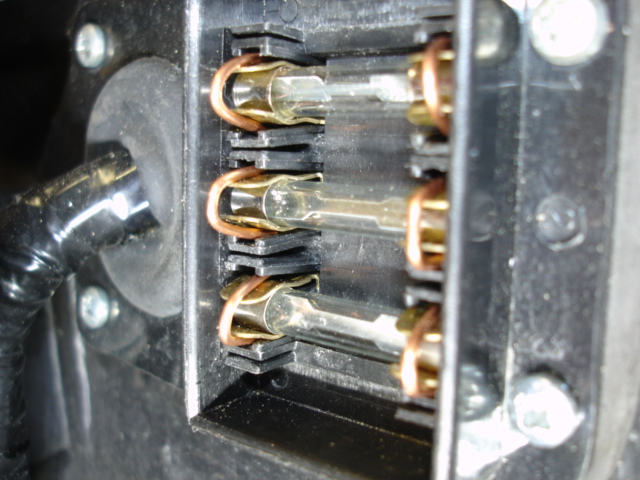

 Marre des fusibles neufs branlants dans un boite neuve, je les ai bloqués avec des bouts de fil de cuivre. J'ai aussi eu un fusible neuf qui ne marchait pas et là , j'ai cherché un moment. Amicalement. |
|
| mimi 01/08/2018 12:13 |
re : Indicateurs ne fonctionnent plus / compte tour |
| J'ai repris le problème ce matin suite à une sortie hier et le fait de ne plus avoir de clignotants fonctionnant normalement m'a obligé a rechercher la panne. Il me semble que l'un des connecteurs du régulateur de tension n'était pas bien enfiché. Roulage quelques kilomètres et tout semble OK. Je confirme donc que ce problème peut affecter directement le bon fonctionnement des clignotants sans y être directement reliés via le régulateur de tension mais uniquement par le fusible |
|
| dyngo 01/08/2018 12:50 |
re : Indicateurs ne fonctionnent plus / compte tour |
| Bien fait avec les cuivres ! Il y a bc plus de problèmes avec la boite a fusibles que avec des court circuits. La boite chauffe et les problèmes commencent. Mieux l'ancien herald, sans fusibles, sans problèmes (coupe circuit obligatoire !) |
|
| ramus 01/08/2018 13:52 |
re : Indicateurs ne fonctionnent plus / compte tour |
| a la place des cuivres comme ceci, on peut mettre des vis a tole entre les fourches noires, en plus, c'est (un peu) réglable en vissant plus ou moins. moi je l'ai fait et cela fait assez propre. |
|
