| qui 21/03/2018 14:57 |
arbre sortie boite |
|---|---|
| Bonjour, quelqu'un pourrait t'il me mesurer le diamètre de l'axe de sortie de boite spit mk3 1300 1969 sans OD, s'il en a un sous la main. merci. |
|
| Jpma35 * 21/03/2018 17:04 |
re : arbre sortie boite |
| Bonjour, Si c'est pour trouver le joint de sortie de boite, la référence d'origine était 117510 dont il semble que les dimensions soient : 33 x 51 x 9,52. Un équivalent ancien NA463 ici par exemple : https://www.ebay.co.uk/itm/TRIUMPH-HERALD-SPITFIRE-VITESSE-REAR-GEARBOX-OIL-SEAL-C878-NA463-/263527422313 Actuellement remplacé par : 22G2353. Jpma35 |
|
| qui 21/03/2018 18:01 |
re : arbre sortie boite |
| oui, le but c'est cela. mais compte tenu qu'un forumeur dit avoir changé 3 fois ce joint et que cela fuit toujours, je veux investiguer. parce que sur le marché il y a des joints de toutes les dimensions y compris pour des joints 22G2353 ! alors , je veux éclaircir cela. chez les fournisseurs connus il y a du 33, du 34 et du 35 ! et du 9.5 et du 8, et des simples levres et des double levres !!!! je veux donc connaitre le diametre d'arbre. |
|
| nicolas45 21/03/2018 18:07 |
re : arbre sortie boite |
| Tu démontes et tu mesures comme cela tu sauras et pourras choisir le joint adapté à ton arbre de sorti. |
|
| Jpma35 * 21/03/2018 19:11 |
re : arbre sortie boite |
 Et les dimensions sont certainement en pouces : d = 1"5/16 D= 2" ou 2"1/16 W = 3/8 |
|
| CL56 * 21/03/2018 19:38 |
re : arbre sortie boite |
| bonsoir, faire un relevé de cotes : dia de la bride, dia de l'alésage profondeur de l'alésage; ( +1 avec Nicolas 45) voir le catalogue 123 roulements ou autre PS :expérience récente vécue sur un joint spi sortie BV : référence correcte sur l'emballage mais joint dia inter non conforme trop petit (fournisseur français et anglais) donc fuite à faible kms évidente pour un amateur éclairé. Je ne les ai pas montés; donc prudence ne pas se fier à l'étiquette, le contenu doit être vérifié. Ne comptez pas sur vos interlocuteurs pour vous comprendre..... à la technique Cordialement |
|
| qui 21/03/2018 20:37 |
re : arbre sortie boite |

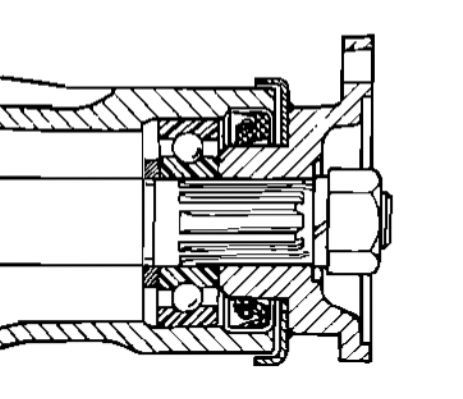

| "Tu démontes et tu mesures comme cela tu sauras et pourras choisir le joint adapté à ton arbre de sortie." nicolas 45. non, je veux éclaircir avant , d'une part parce que le problème est apparemment a bien appréhender techniquement parlant, parce que beaucoup ont semblent il buté d'autre part parce que je veux que l'immobilisation soit mini. et puis cela m'ennuierais de sombrer dans la phobie de" une anglaise ça fuit et c'est normal, il n'y a rien a faire. jpma35: excellente remarque, c'est le diamètre de la bride qu'il me faut. alors celui qui m'a dit que l'axe était rayé et qu'il fallait le changer en démontant toute la boite s'est mépris, au pire on peut se payer une bride neuve. |
|
| qui 21/03/2018 20:49 |
re : arbre sortie boite |
| oui, ces dimensions semblent ok d = 1"5/16 D= 2" ou 2"1/16 W = 3/8 33 en fait. quand je pense qu'il se vend couramment des 34 et même des 35 chez nos fournisseurs triumph connus |
|
