| Denis84 * 30/09/2017 22:00 |
Les angles de trains roulants |
|---|---|
| Pour ceux que ça intéresse , suite au fil "carrossage positif", une petite vidéo bien sympa pour comprendre chaque angle et ses effets sur le comportement du véhicule http://www.youtube.com/watch?v=XbSFJlYGXZk J'espère que le lien fonctionnera ! Amicalement Denis |
|
| ollin01 * 30/09/2017 22:39 |
re : Les angles de trains roulants |
| merci Denis | |
| christ83 01/10/2017 14:58 |
re : Les angles de trains roulants |
| je vais me pencher sur ça sérieusement !!!!! | |
| christ83 * 04/10/2017 10:39 |
re : Les angles de trains roulants |
| pour revenir sur ces questions de géométrie , est-ce que les tourelles avant de spit sont les mêmes que celles de la gt6 ??? chez cantley , rimmers , etc... elles ont des références différentes , et si oui qu'est qui change ?? merci |
|
| St Cloud 04/10/2017 10:44 |
re : Les angles de trains roulants |
| Moteru de recherche et c'est ici, vers le bas: http://www.amicalespitfire.fr/cyberspit/index.php?lecture=283738&debut=0&recherche=tourelles&rt=tt&page=1#283738 |
|
| christ83 * 04/10/2017 17:34 |
re : Les angles de trains roulants |
| merci , a la lecture de ce post , si j'ai bien tout compris , les tourelles sont différentes au niveau de " l'ancrage moteur, angle et déports " , puis je avoir un peu plus d'explications pour un mal comprenant , ,voire des photos explicatives et quel est le problème avec un 6 monté dans une spit 1500 ??? merci |
|
| tommybolin 04/10/2017 20:18 |
re : Les angles de trains roulants |

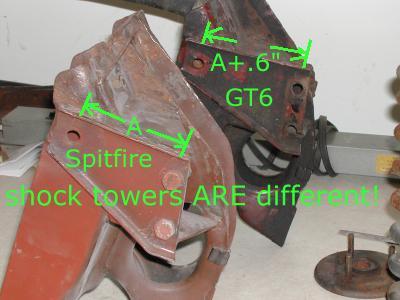

 oui ici une photo reprise du site de notre ami Paul Tegler Le support soudé sur la tourelle est différent Avec les tourelles de Spit, le 6cyl est positionné plus bas et a tendance à "reposer" sur la crémaillère.. En plaçant des cales entre support & silent-bloc le pb devrait disparaitre cdlt :) |
|
| (Philippe67) 04/10/2017 20:43 |
re : Les angles de trains roulants |
| Bonsoir, 0,6x25,4 =15,24 mm. à‡a fait quand même une belle cale de chaque côté ! Philippe67 |
|
| christ83 04/10/2017 21:39 |
re : Les angles de trains roulants |
| ok j'ai compris , ce qu'il me faudrait pour etre sur de mes tourelles c'est la cote A | |
| christ83 04/10/2017 21:43 |
re : Les angles de trains roulants |
| 1,524 cm c'est pas énorme mais ça doit pas être facile faire une cale , il vaudrait peut être mieux ressouder un bout de tôle sur les tourelles existantes et repercer les trous de fixation ?non ? | |
| Philippe67 * 04/10/2017 22:58 |
re : Les angles de trains roulants |
| Sur Spitfire, à la grosse louche (je n'ai pas démonté les boulons pour mesurer) 104mm à gauche 80mm à droite Philippe67 |
|
| St Cloud 05/10/2017 07:15 |
re : Les angles de trains roulants |
| Châssis Herald 1965, moteur 6 pattes, faut au moins 2 cales pour ne pas enfler la crémaillère. Mon cas perso. | |
| christ83 * 05/10/2017 10:40 |
re : Les angles de trains roulants |
| on les trouve ou ces cales ?? | |
| St Cloud 05/10/2017 11:48 |
re : Les angles de trains roulants |
| ici, cales ref: 122022, http://www.rimmerbros.co.uk/Item--i-GRID005743 ou a faire comme moi fab maison, laser, jeu d'eau et épaisseur a la demande. |
|
| christ83 * 05/10/2017 14:33 |
re : Les angles de trains roulants |
| ça c'est les cales que l'on mets derrière les triangles inférieurs ,ça ne change en rien la position des trous de fixation des silents blocs moteur , et la hauteur du moteur par rapport à la crémaillère ?? | |
| St Cloud 05/10/2017 15:10 |
re : Les angles de trains roulants |
| Si c'est cela. Elles se glissent entre le support moteur et le silentbloc. | |
| St Cloud 05/10/2017 15:12 |
re : Les angles de trains roulants |
| Et en plus juste un peu plus bas, il y a cela. http://www.amicalespitfire.fr/cyberspit/index.php?lecture=287600&debut=0#debutfil |
|
| christ83 * 05/10/2017 16:54 |
re : Les angles de trains roulants |
| hoho !!! ,ou je comprends rien ???? et après tout c'est possible ou je ne suis pas tout à fait d'accords ,ça ne fait que réduire l'emplacement pour le moteur , ça ne le remonte pas ???? @St Cloud , tu dis que tu as fait ça sur ta voiture ?? tu as une photo svp |
|
| tommybolin 05/10/2017 17:17 |
re : Les angles de trains roulants |
| Bonjour Christian, au delà d'une certaine épaisseur de cales ça remonte le moteur car les ancrages vissés sur le bloc sont inclinés en V cdlt ;) |
|
| christ83 * 05/10/2017 17:21 |
re : Les angles de trains roulants |
| @St Cloud , je commence à comprendre , mais je suis surpris , ça marche ?? | |
