| sauveur 14/09/2017 21:33 |
Pédale d'embrayage bloquée à mi course. |
|---|---|
| Bonsoir, pas de chance, aujourd'hui j'ai voulu mettre en route mon herald, nouvelle mécanique embrayage diaphragme tout neuf joli carbu su, , enfin au démarrage tout est parfait, tourne très bien, donc je débraye, pas de souci et d'un seul coup la pédale d'embrayage devient très dure impossible d'aller plus loin que la moitié de la course. , nous regardons le mécanisme du maitre cylindre, bon petite fuite mais pas de manque de lookeed émetteur récepteur pas de souci, pensant qu'il puisse s'agir de la fourchette je débranche l'émetteur, et j'appuie sur la pédale toujours dure je démonte donc le maitre cylindre pas très beau je lui fait un brin de toilette, mais il fonctionne à la main en forçant un peu, je remonte et toujours pédale à moitie de la course..... pensez vous que l'émetteur soit hs...j'exclue le mauvais montage de l'embrayage car même tout débranche et avec un émetteur neuf ca ne fonctionne pas. Nous avons purgé 2 fois et rien ps: pas de rouille, pas de saleté dans le cylindre de l'émetteur, mais très gras. avez vous une idée svp merci |
|
| dyngo 14/09/2017 22:16 |
re : Pédale d'embrayage bloquée à mi course. |
| Disque d'embrayage mal mis (inversé) Fourchette mal mis Ou ? |
|
| sauveur 14/09/2017 22:29 |
re : Pédale d'embrayage bloquée à mi course. |
| disque mis dans le bon sens avec le centreur in side coté poulie c'est marqué dessus nous avons essaye la fourchette avant de fermer la cloche pas de problème, mais pourquoi l'émetteur sorti donc débranché, ca bloque quand même. |
|
| tommybolin 14/09/2017 22:35 |
re : Pédale d'embrayage bloquée à mi course. |

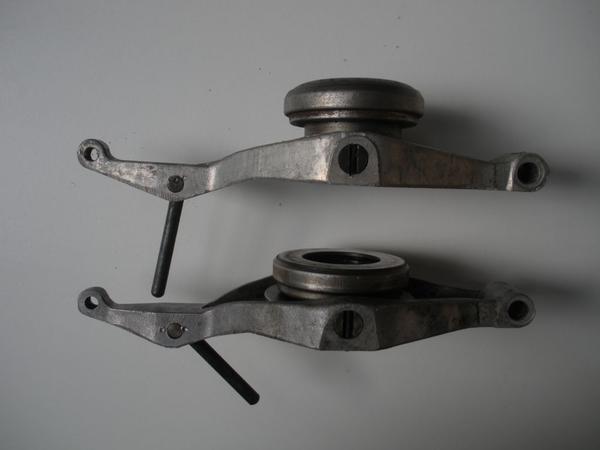

 si tu as monté un embrayage complet à diaphragme (correct avec moteur MK2) il faut alors utiliser la butée, le porte-butée et le cylindre récepteur correspondants (en haut sur la photo vs ensemble prévu pour embrayage à ressorts hélico en bas ) cdlt :) |
|
| sauveur 15/09/2017 05:14 |
re : Pédale d'embrayage bloquée à mi course. |
| Bonjour, Je ne vais jamais m'en sortir, c'est pas possible cette voiture, j'ai effectivement changé ma butée (c'était dans la boite avec le disque et le mécanisme) comme celle du haut mais personne, ni aucune notice ne précise de changer le porte butée et le cylindre récepteur, enfin ....je vais me mettre à la recherche de cette pièce d'occasion et acheter un cylindre récepteur neuf, et c'est reparti pour un tour, j'ai le dos cassé Merci Tommy et à bientôt pour la suite...... PS : Au niveau du maître cylindre pas de changement ? car hier soir dans le doute j'en ai commandé un neuf de toute façon il,y avait une fuite.... Bonne journée je vais marcher un peu le long de la plage......ca va me faire du bien Sauveur |
|
| sauveur 15/09/2017 05:36 |
re : Pédale d'embrayage bloquée à mi course. |
| pour Tommy, Ce qui est bizarre c'est que chez canley les deux portes fusées herald 1200 er spit mk2 portent la même référence 213032 et chez rimmer GSY103 ca va pas être simple de commander. |
|
| sauveur 15/09/2017 05:45 |
re : Pédale d'embrayage bloquée à mi course. |
| erreur il s'agit du émetteur récepteur gsy103 je crois que c'est la bonne référence (à confirmer svp) pour le porte fusée je cherche..... |
|
| sauveur 15/09/2017 05:49 |
re : Pédale d'embrayage bloquée à mi course. |
ça doit être la bonne pièce....? http://www.jamespaddock.co.uk/clutch-release-arm-used-mki-to-mkiv-2 |
|
| Jacques 15/09/2017 08:44 |
re : Pédale d'embrayage bloquée à mi course. |
| Désolé Sauveur mais nous en avions parlé de cette partie de la Fourchette :-) Mais d'abord je regarderai l'axe des fois qu'il soit tombé ... Jacques |
|
| bmh94 * 15/09/2017 08:47 |
re : Pédale d'embrayage bloquée à mi course. |
| @Sauveur "mais pourquoi l'émetteur sorti donc débranché, ça bloque quand même" Si ça coince alors que le récepteur est sorti (je pense que c'est le récepteur dont tu parles) alors je penche plutôt pour un soucis dans la canalisation. Ou un joint qui se mets en travers dans l'émetteur ou dans le récepteur... Mais je ne vois pas en quoi la fourchette, la butée, ou autre composant dans l'embrayage peut avoir un rôle alors que le blocage est en amont. @+ Baptiste |
|
| sauveur 15/09/2017 09:10 |
re : Pédale d'embrayage bloquée à mi course. |
| OK 1/ l'axe est bien à sa place axe enlevé la pédale va bien 2/ bonne question pourquoi ça coince tout débranché....? 3/ il y a bien une référence pour la fourchette de mk2 donc à mon avis faut y passer il y en a une chez james padock d'occasion 4/ l'émetteur aussi va falloir y passer la bonne réf pour le diaphragme canley 144716 ou GS103 le pire dans tout ça c'est la manutention.....je suis cassé merci à vous tous je l'aurai je l'aurai un jour.... http://www.jamespaddock.co.uk/cart |
|
| Jacques 15/09/2017 09:49 |
re : Pédale d'embrayage bloquée à mi course. |
| Sauveur Lorsque tu écrit 'l'axe est bien à sa place axe enlevé la pédale va bien ' Nous parlons bien de l axe vertical de rotation de la fourchette sur la cloche d embrayage ?? ? J ai du mal à voir comment tu l as enlevé et que la pedale va bien en pluS à remettre en place c est plus que galère ! Il y a un truc qui m échappe !! Désolé Jacques |
|
| dyngo 15/09/2017 10:11 |
re : Pédale d'embrayage bloquée à mi course. |
| Quant j'ai bien compris tu as changer l'embrayage type avec ressorts pour celui diaphragme. Quant ça c'est le cas, c'est obligatoire de changer la fourchette. Ca doit être clair, le butée que tu as enlevé est plus fin et plat. |
|
| Jpma35 * 15/09/2017 11:53 |
re : Pédale d'embrayage bloquée à mi course. |

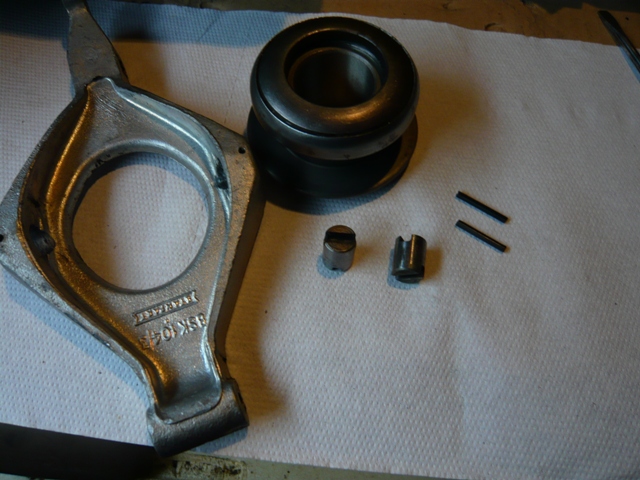

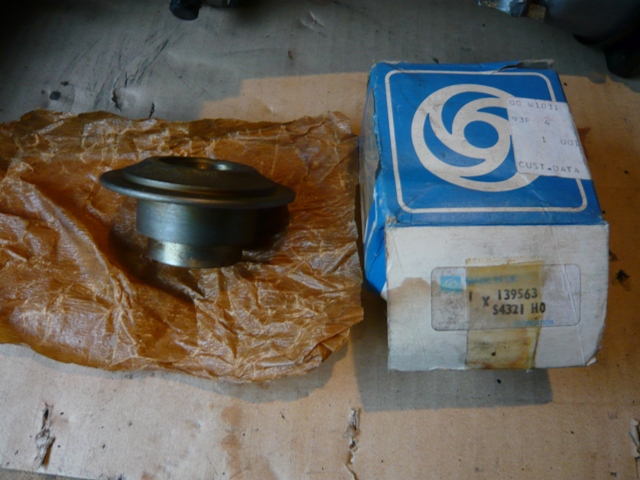

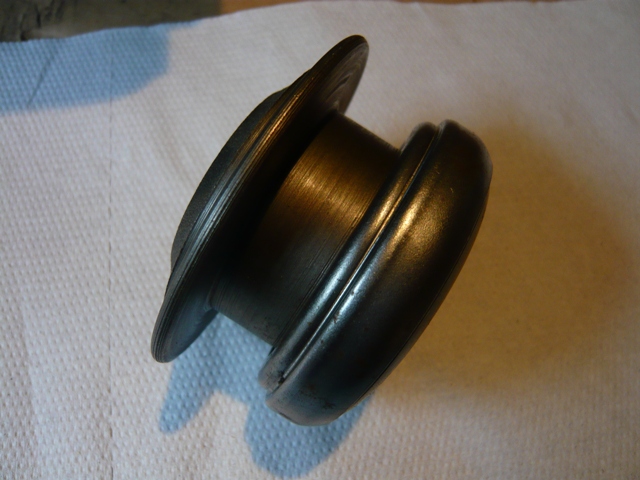

 Voici quelques photos des pièces nécessaires. J'ai réalisées ces photos pour aider Patrick83 qui avait aussi le problème. Il te faut cette pièce la 139563 qui supporte la butée. Jpma35 |
|
| sauveur 15/09/2017 11:53 |
re : Pédale d'embrayage bloquée à mi course. |
| Yes dyngo l'ancienne butée est plate...la nouvelle bombée donc je vais m'occuper de la fourchette maintenant une question j'ai un émetteur récepteur dans ma voiture il est neuf c'est la ref bastuck C7SPT mais sur leur site c'est spit herald....tout confondus si quelqu'un peut me confirmer si c 'est la bonne pièce ou pas. avant de commander le cas échéant merci pour votre aide sauveur |
|
| Jpma35 * 15/09/2017 11:54 |
re : Pédale d'embrayage bloquée à mi course. |
 |
|
| Jpma35 * 15/09/2017 11:55 |
re : Pédale d'embrayage bloquée à mi course. |
 |
|
| Jpma35 * 15/09/2017 11:55 |
re : Pédale d'embrayage bloquée à mi course. |
 |
|
| Jpma35 * 15/09/2017 12:00 |
re : Pédale d'embrayage bloquée à mi course. |

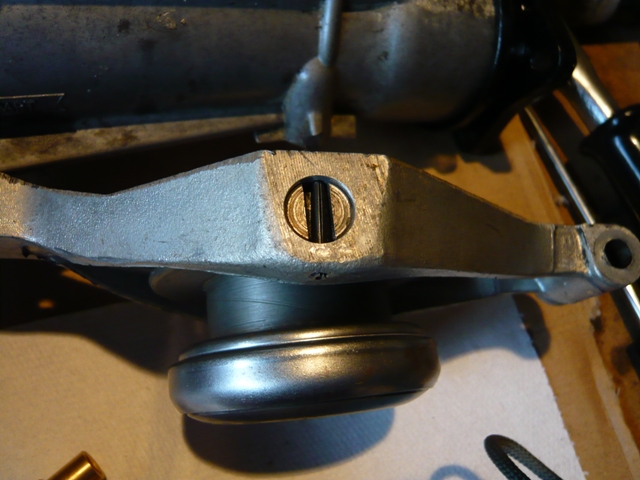

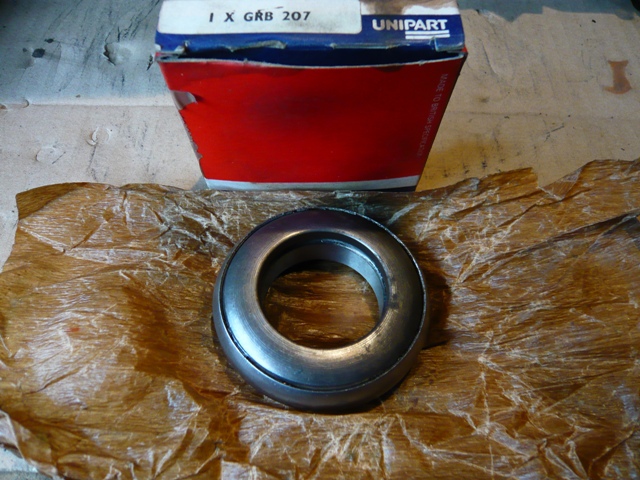

 Pour le cylindre récepteur il n'y a que le diamètre interne qui change. Voila 5 photos qui peuvent t'aider. Jpma35 |
|
| dyngo 15/09/2017 15:04 |
re : Pédale d'embrayage bloquée à mi course. |
| @sauveur Je ne sait rien des no et références. C'est bien simple: la fourchette ancien (ressorts) est rare mais pas demandé. Celui diaphragme on trouve partout, j'ai des dizaines. Identique pour tous nos spit et herald avec diaphragme. Quant ça t'intéresse c'est 10 euro (+15 transport) fourchette complète avec butée et tous. Tu peut échanger la butée pour la nouvelle. |
|
| tommybolin 15/09/2017 16:38 |
re : Pédale d'embrayage bloquée à mi course. |
| @Sauveur, oui ton récepteur C7SPT est ok.. mais tu peux en profiter pour prendre chez Paddock les pièces équivalentes à : C9x2/C10/C11/C14x2/C15 SPT et la tige de commande du cylindre récepteur non référencée (sur l'image: située sous le pion C13) Bien vérifier sur ta fourchette d'occase que les 2 pions (C13 sur illustration Bastuck) soient libres de pivoter sur qques degrés (entrainant le support de butée) voir la photo de Jpma ci dessus graisser ces pions modérément (graisse cuivre/molykote) cdlt :) |
|
| sauveur 05/10/2017 17:32 |
re : Pédale d'embrayage bloquée à mi course. |

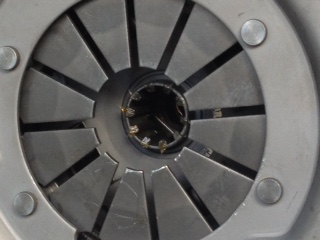

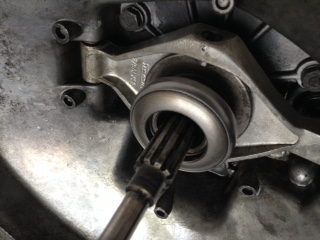

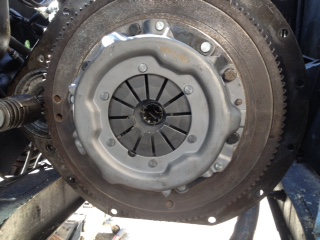

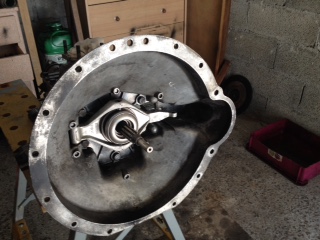

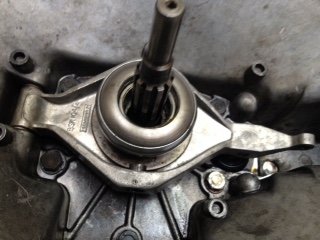

 J'ai repris les travaux sur mon Hérald, j'ai donc monté le bon porte butée, Et tout remis en place voici quelques photos avant fermeture de la cloche, si vous avez des commentaires je remonte le tout demain matin Merci |
|
| sauveur 05/10/2017 17:34 |
re : Pédale d'embrayage bloquée à mi course. |
 |
|
| sauveur 05/10/2017 17:35 |
re : Pédale d'embrayage bloquée à mi course. |
 |
|
| sauveur 05/10/2017 17:36 |
re : Pédale d'embrayage bloquée à mi course. |
 |
|
| sauveur 05/10/2017 17:38 |
re : Pédale d'embrayage bloquée à mi course. |
 |
|
| tommybolin 05/10/2017 18:26 |
re : Pédale d'embrayage bloquée à mi course. |
| Bonsoir Sauveur, -Graisser (lisser!) le manchon de boîte & l'alésage du porte-butée -Gaffe à la graisse en excès sur les cannelures au centre: lisse au maximum sinon elle risque d'aller se centrifuger sur la garniture et la contaminer.. -Graisser aussi modérément les points de pivots de la fourchette sur la cloche (bagues/axe) et surtout PAS de graisse sur la face d'appui de la butée! bon courage pour ton remontage :) |
|
| Hop! 05/10/2017 19:29 |
re : Pédale d'embrayage bloquée à mi course. |
| Oui, graisser modérément le manchon dans lequel coulisse le support de butée, c'est trop souvent oublié, j'ai vu des cassures de manchon... | |
| CL56 * 06/10/2017 06:52 |
re : Pédale d'embrayage bloquée à mi course. |
| Bonjour à tous L'arbre de BV est emmanché et centré dans un alésage du vilebrequin. Cet alésage comporte- t- il une bague bronze ? si c'est le cas, ne pas hésiter d'y mettre de la graisse HT ou au cuivre; si c'est un roulement à aiguilles y rajouter de la graisse HT modérément. Petit rappel, si je peux me le permettre, le montage du mécanisme d'embrayage nécessite un centreur pour assurer le positionnement axial du disque pendant cette phase de remontage (sinon c'est galère d'accoupler la BV au moteur. Amicalement |
|
| sauveur * 06/10/2017 16:22 |
re : Pédale d'embrayage bloquée à mi course. |
| bonjour et voila c'est terminé, nous avons tout remonté, et c'est bon, ca fonctionne, il a fallu faire une bonne purge, et un coup de clé et la voiture a démarrée après des semaines d'immobilisation, quelle différence au niveau de l'embrayage reste plus qu'un bon réglage carbu / allumage. merci à vous,tommy, jacques blu solo....et tous les autres intervenants. |
|
| philou1967 * 06/10/2017 19:04 |
re : Pédale d'embrayage bloquée à mi course. |
| oups, pour un bon réglage carbu/allumage vous avez des adresses? | |
| Blue Solo 06/10/2017 19:09 |
re : Pédale d'embrayage bloquée à mi course. |
| @sauveur: you're welcome | |
| Gerard * 06/10/2017 19:16 |
re : Pédale d'embrayage bloquée à mi course. |
| @ Blue Solo : en MP | |
