| fernand 06/03/2018 17:29 |
tableau de bord, branchement... |
|---|---|
| Bonjour à tous, Petit nouveau sur ce forum...avec une très belle spit 1500 fh de 1976. J'ai dû déposer le tab pour rajouter un interrupteur juste en dessous du répétiteur de clignotants. ..pas possible ailleurs. Je pensais avoir repéré les connections...mais j'ai plusieurs PBS... plus de clignotants...alors que les feux de detresse fonctionnent plus de moteur de soufflerie chauffage plus d' essuie glaces plus de feux stop plus de compte tours. J' ai redémonté , vérifié toutes les connections, fusibles.les masses..rien trouvé !. et maintenant la TOTALE: ne démarre plus et claquement au niveau du relais demarreur... situé à côté du bocal lave glaces...vérifié batterie, cosses, serrage ect...RIEN à€ FAIRE ... elle démarre en la poussant. AU SECOURS!!! ... dois je la jeter dans la Seine??? merci pour vos...lumières. cdlt |
|
| JPC 8430 06/03/2018 18:04 |
re : tableau de bord, branchement... |

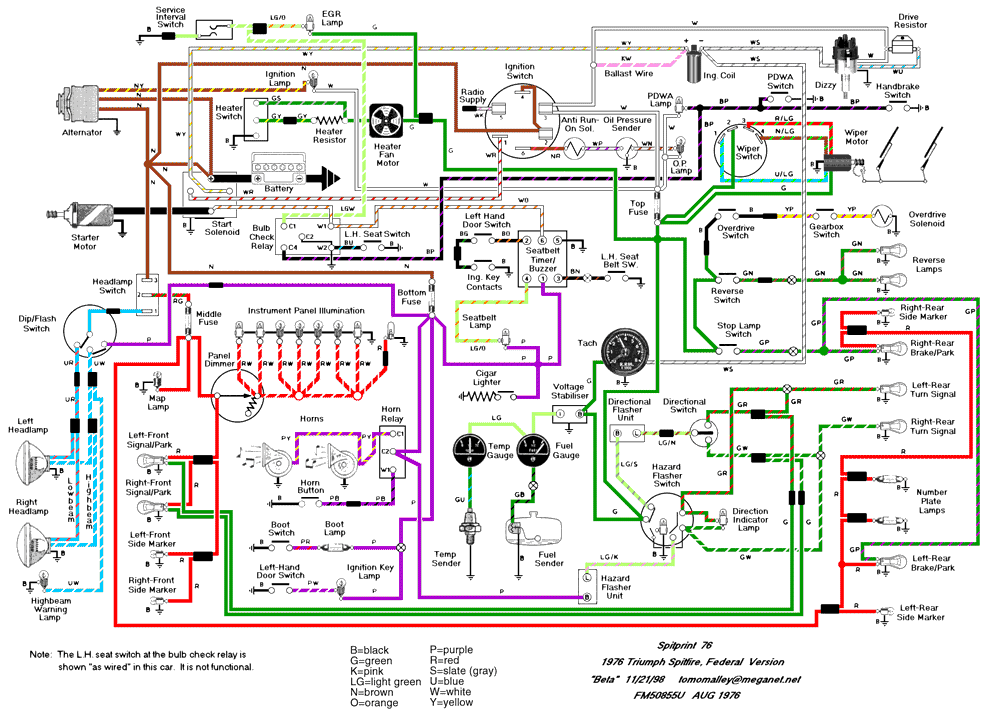

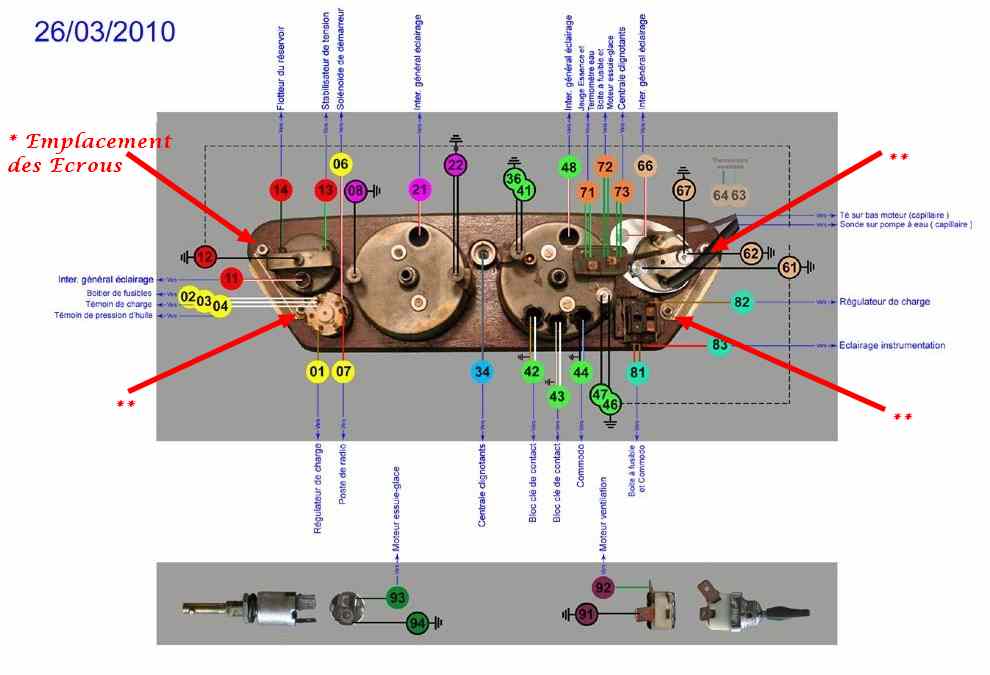

 Non Non pas dans la Seine , Anne ne vas pas être contente !!!!! Voila le schema pour MK4 , et en second je te met , le derrière du T d B . Reste a suivre les fil . Le fil bleu avec le fil Bleu etc etc etc cdlt j p c |
|
| JPC 8430 06/03/2018 18:06 |
re : tableau de bord, branchement... |
 Tiens nous au courant , sans faire de mauvais jeux de mots cdlt j p c |
|
| ollin01 * 06/03/2018 18:07 |
re : tableau de bord, branchement... |
| il faut nous dire où tu vas la jeter Fernand ;-)) re-vérifie le fusible du haut et son support le porte fusibles est de tres mauvaise qualité DETAIL DES FUSIBLES SPITFIRE 1500FH FUSIBLE SUPERIEUR 35A Câble blanc alimenté par le contact de démarrage Essuie-glace Thermomètre d'eau Jauge de carburant Feux STOP Feu de recul Voyant Indicateur de ceinture de sécurité Feux clignotants FUSIBLE INTERMEDIAIRE 35A Câble rouge/vert alimenté par l'interrupteur d'éclairage feux de stationnement avant feux de position avant feux de position arrière feux arrière lampe d'éclairage de plaque éclairage des instruments FUSIBLE INFERIEUR 35A Câble brun alimenté directement par la batterie . Codes / phares lampe de courtoisie avertisseur feux de détresse éclairage de coffre bagage allume cigare |
|
| JPC 8430 06/03/2018 18:17 |
re : tableau de bord, branchement... |
| @ Fernand + 1 avec Ollin 01 , les cosses ne tiennent pas toujours très bien , ou le cuivre se craquelle et plus de contact . et voir aussi le branchement du contacteur a clé . cdlt j p c |
|
| philou1967 * 07/03/2018 00:35 |
re : tableau de bord, branchement... |
| Ne jamais jetter une spit , au pire tu la gares au bord de la Seine et tu la laisse faire .............la Seine , elle monte et s'en occupe | |
