| Mathieu 16/04/2020 13:46 |
Remplacement cales satellite/Planetaire |
|---|---|

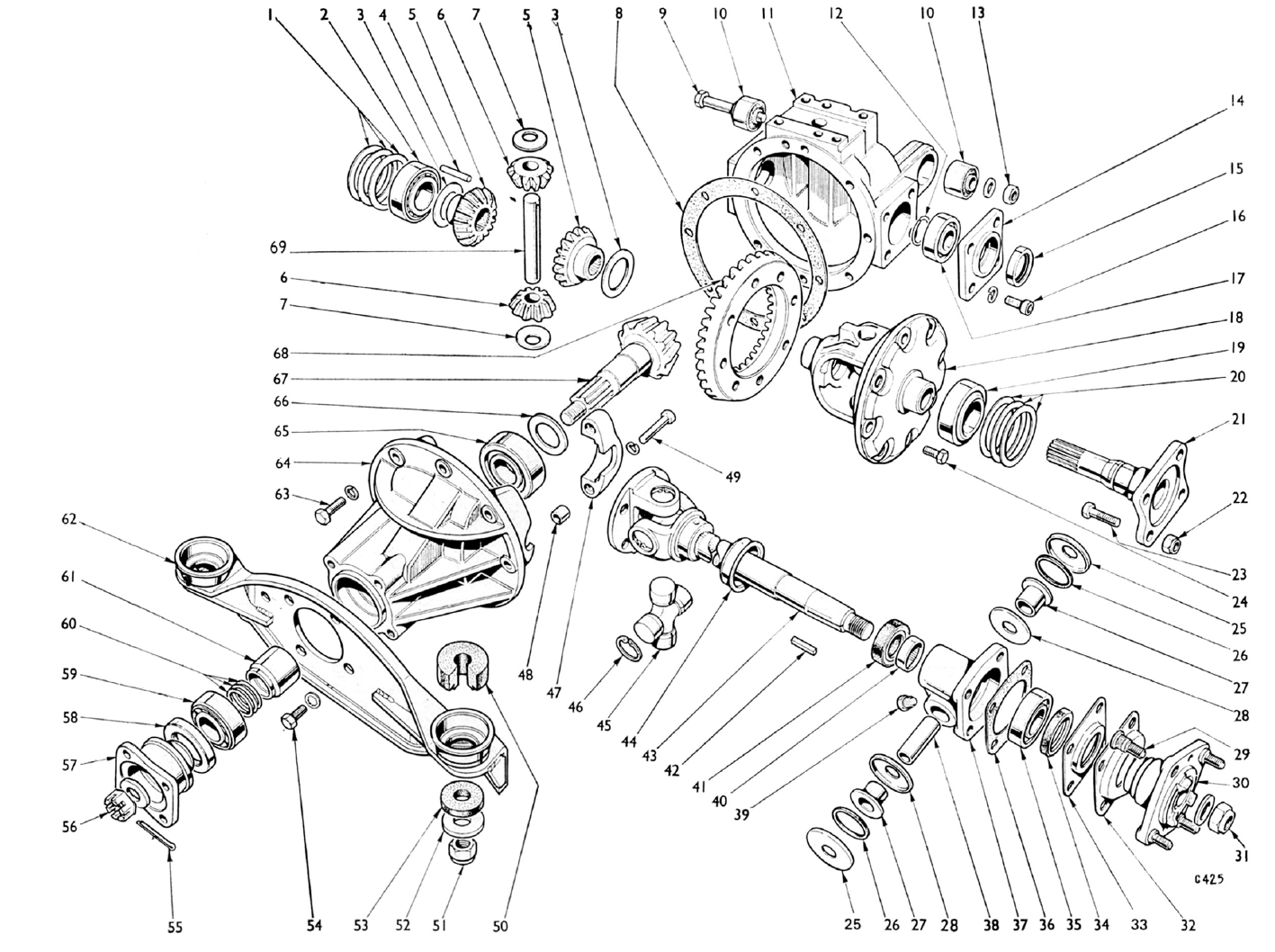

| Bonjour à tous, Suite au démontage de mon pont 3:89 monté sur ma 1500 (Je ne l'avais pas remarqué lors de l'achat), j'ai remarqué du jeu dans mes satellites et planétaires. Ayant retrouvé des copeaux dans le pont et l'absence de ces cales, cela peut expliquer le jeu trouvé. Maintenant, je dois les remplacer (N°3 et 7 sur le schéma) mais je suis un peu perdu avec toutes les références sur Moss. Pouvez-vous m'aiguiller. Merci |
|
| Mathieu 16/04/2020 13:46 |
re : Remplacement cales satellite/Planetaire |
| Schéma | |
| Mathieu 16/04/2020 13:46 |
re : Remplacement cales satellite/Planetaire |
| Schéma | |
| Mathieu 16/04/2020 13:48 |
re : Remplacement cales satellite/Planetaire |
| Au bon format, désolé | |
| Marco0307 17/04/2020 09:23 |
re : Remplacement cales satellite/Planetaire |
| Bonjour Mathieu, Même constat en ce moment de mon côté pour 3:27 de GT6. Par exemple, pour les cales de stellite, sur Canley aucune n'est dispo avec des réf. UKCXXX, et idem chez Moss pour ces réf. pour "1500 from (c) FH106102". Par contre mon manuel (GT6) parle de réf. 138441, 134076, ... qui elles sont dispo pour certaines mais pour modèles "MkIII from (c) FD22571 to 1500 (c) FH106101". J'ai donc envoyé un email chez Moss pour savoir ce qu'il en est. As-tu déjà vérifier le N° de ta 1500? Cela te permettrait déjà de savoir où tu te positionnes par rapport au FH106102. Pour les planétaires, à priori, privilégier des cales métalliques plutôt qu'en fibre. J'ai également demandé à Moss un peu plus de détails sur la matière des différentes réf. Je ferai un retour. Enfin, concernant les dimensions à prendre je laisse la main aux experts. En ce qui me concerne, j'avais des cales déjà présentes ce qui me donne une piste sur les dimensions à reprendre (je vais quand même prendre plusieurs dimensions). Dans le post d'Etienne, il est question de 0.041" pour les satellites et 0.035" pour les planétaires. Peut-être repartir de cette base puis voir le jeu obtenu et aviser ensuite. @+ et bonne journée Marco |
|
| al1.56 17/04/2020 10:07 |
re : Remplacement cales satellite/Planetaire |
vous trouverez peut être une partie des réponses a vos problèmes ici http://www.amicalespitfire.fr/cyberspit/index.php?lecture=328005&debut=0&recherche=etienne&rt=ps&page=1#328005 |
|
| Gilbert33 17/04/2020 10:16 |
re : Remplacement cales satellite/Planetaire |
| Bonjour, J'ai procédé a cette opération il y a quelques temps déjà voir le sujet "Remplacement des cales de satellites" j'y ai mis quelques remarques dedans. Pour les cales je dirai qu'il faut remplacer celles des satellites et planétaires en même temps Mes cales en fibre des planétaires ont lâchées 500 km après n'avoir changé que celles des satellites donc re-démontage . Les nouvelles cales sont en laiton donc plus solide. Concernant toutes ces références ;pour celles des planétaires il n'existe qu'une épaisseur et donc il faut choisir dans le lot des ref. des satellites pour trouver les bonnes qui vont régler un jeu nul entre les dents. L'idéal c'est de pouvoir mesurer un morceau des vielles si il en reste pour connaitre l'épaisseur Chose que j'ai pu faire si non il faut remonter avec les cales de planétaire neuves et essayer de mesurer l'épaisseur des cales de satellites avec une fine bande de tôle ou un fil de cuivre et donc trouver la ref. qui correspond à l'épaisseur Bonne chance car trouver ces cales c'est un chemin de croix il y en a pratiquement plus sur le marché. Pour mon cas j'ai été obligé de tricher en enlevant 15/100 sur celles des planétaires par ponçage pour que ça marche. Les engrenages doivent tourner mais en forçant un peu a la main , on doit sentir "qu'ils se croquent" J'avais lu il me semble que celles des Austin mini sont identiques en taille : a vérifier quand même A suivre Bonne journée |
|
| Mathieu 17/04/2020 10:33 |
re : Remplacement cales satellite/Planetaire |
| Bonjour Marco, Merci pour ta réponse. Le numéro de série de ma 1500 est 127535 mais son pont n'est pas celui d'origine pour moi, vu qu'il est en 3,89 au lieu de 3.63. Les cales planétaires dans mon pont mesuraient 0.041" donc je vais prendre les mêmes et pour les satellites je vais prendre la taille standard. Et en fonction du jeu obtenu j'aviserai. C'est parfait si tu peux avoir une réponse concernant le matériau utilisé pour la confection de ces cales. Surtout quand on voit le prix d'une seule cale planétaire. Bonne journée |
|
| Marco0307 17/04/2020 10:57 |
re : Remplacement cales satellite/Planetaire |
| @Gilbert33 : c'est vrai que sur les différents posts je vois souvent qu'il ne reste que le 0.035" pour les planétaires. Pour autant Moss semble proposer plusieurs épaisseurs : ATA7039 0.035, 0.040, 0.042, 0.046 et 0.048. Certaines photos montre des cales en fibre (35 et 42) D'autres sont métalliques (40, 48) mais pas sûr qu'elles soient contractuelles. Dans tous les cas je crois que la 0.035 est dispo chez Canley en cuivre et chez Bastuck en laiton. @Mathieu : Dès que j'ai le retour sur les matières des cales planétaires, je fais le retour d'info. C'est vrai que les cales ne sont pas données (9€ pour une de satellite et 3/4 € pour les planétaires). Marco |
|
| Marco0307 17/04/2020 11:11 |
re : Remplacement cales satellite/Planetaire |
| Bon le retour de chez Moss pour les matières des planétaires (ATA7039 ) : toutes en fibre. Pourtant Etienne en a bien en métal. J'insiste un peu pour voir. Pour les satellites : cuivre (mais là je n'avais pas de doutes). |
|
| Marco0307 17/04/2020 11:22 |
re : Remplacement cales satellite/Planetaire |
| Et donc finalement : ATA7039 = Fibre ATA7039/040 = Métal ATA7039/042 = Fibre ATA7039/046 = Fibre ATA7039/048 = Métal |
|
| Gilbert33 17/04/2020 13:07 |
re : Remplacement cales satellite/Planetaire |
| Bonjour Je viens de ressortir ma facture du 07/2018 les cales de planétaire Ref D19SPTMK4 sont en laiton chez BASTUCK J'avais trouvé mes cales de satellites chez MOSS MOTOR ép. 0.037" soit 0,94 mm Cdmt |
|
| tommybolin 17/04/2020 15:39 |
re : Remplacement cales satellite/Planetaire |
| Bonjour, les cales satellites correspondant aux Spit 1500 + récentes sont les mêmes mais en cote métrique Surtout les remplacer 2 à 2 pour conserver un engrènement correct des pignons, c'est aussi valable pour les cales de planétaires |
|
| Etienne * 18/04/2020 09:35 |
re : Remplacement cales satellite/Planetaire |
| Bonjour Marco J'ai trouvé des cales en cuivre chez ??? et d'autres en bronze chez??? je ne sais plus... parce que j'ai commandé à plein d'endroits différents, MAIS, celle que j'ai finalement montées, je les ai fait usiner en laiton à l'épaisseur que je souhaitais. Si tu veux, j'en ai quelques unes, tu me donnes ton adresse et je te les envoie. je n'en ai plus besoin Etienne |
|
| Marco0307 18/04/2020 14:16 |
re : Remplacement cales satellite/Planetaire |
| Bonjour Etienne, Merci, c'est super sympa. Je viens (normalement) d'envoyer un message en MP. Marco |
|
| jpcap * 20/04/2020 21:48 |
re : Remplacement cales satellite/Planetaire |
| Bonsoir Je termine le remplacement des cales planétaires et satellites, roulements..... L'essai court de qques km est satisfaisant (covid oblige). Les bruits de pont ont disparus. Lors du démontage, les cales (Bakélite) planétaires ok, les cales satellites marquées «84Â » étaient fortement usées ( mesurées à environ 65/100) et l'une était fendue (bronze). J'avais commandé des cales satellites chez Bastuck en demandant des «84Â ». pas de réponses depuis mi mars. J'ai donc commandé chez Moss, seules les «0,037Â » ( soit 94/100 )son disponibles, il aurait fallu des 0,033 (dispo ???) Bien sûr trop épaisses, je les ai usinées (dremel , comparateur, bleu de Prusse, pâte à rôder et huile de coude) jusqu'à trouver la bonne épaisseur et la bonne portée après plusieurs heures .... Le montage sans jeu est raide, on sent l'engrénement des pignons. Du point de vu du fonctionnement, ça semble ok. Du point de vu tenu, ...... les km en décideront... Voilà mon expérience . Vu le prix (9€) je commanderai les bonnes côtes dès qu'elles seront dispo (j'espère). Amicalement Jean Pierre |
|
| Gilbert33 20/04/2020 22:58 |
re : Remplacement cales satellite/Planetaire |
| Bravo , voilà une affaire rondement menée | |
