voyant BRAKE |
|---|---|
| Bonjour, Je pense avoir trouvé le problème du voyant Brake qui reste allumé. J'ai trouvé le schéma de la 1500 et l'on voit clairement que les deux voyant Brake et Pression sont en série lors de la mise sous tension. J'ai contrôlé le contact de switch du PDWA, il est bien ouvert, par compte si le mano contact de pression d'huile ne s'ouvre pas franchement à la mise en pression du moteur, les deux voyants restent allumés. Lorsque je débranche le mano contact, les voyants s'éteignent. Le capteur fuyant légèrement, je vais donc le remplacer. Il ne me reste plus qu'a trouver le fournisseur. Bonne journée Jean Luc |
|
| ollin01 13/05/2021 19:07 |
re : voyant BRAKE |
| merci pour cette info Jean Luc | |
| CityHunter 14/05/2021 12:23 |
re : voyant BRAKE |
| Donc j'en conclu que le braque n'a de possibilité d'allumage uniquement moteur tournant...... Pas terrible ça...... | |
| christ83 * 14/05/2021 13:40 |
re : voyant BRAKE |
| ????? c'est pas le cas de tous les voyants sur toutes les voitures de ne fonctionner que lorsque le moteur tourne ??? | |
| zebulon06 * 14/05/2021 20:16 |
re : voyant BRAKE |

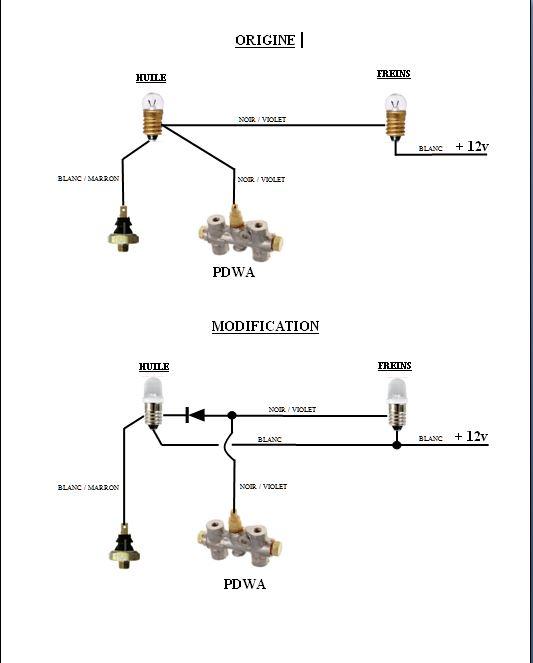

 Un petit schéma électrique afin de "séparer" l'allumage des témoins lumineux "Brake et "Pression" du PDWA en fonction des anomalies détectées. Bonne journée à vous. zebulon06 |
|
| Gilbert33 14/05/2021 22:36 |
re : voyant BRAKE |
| Bonsoir Je reconnais le petit schémas que j'avais fait pour la modification de ces deux voyants A l'origine c'est surtout dans le but d'avoir le voyant de pression d'huile beaucoup plus lumineux car il est alimenté directement en 12V Dans le montage d'origine il ne reçoit que 10,5 V autant que me souvienne et donc l'éclairage est faiblard vue que le 12V passe par le filament de l'ampoule "Brake" La fonction " test " de l'ampoule "Brake" est toujours assurée quand on mets le contact , puis il s'éteindra quand la pression d'huile sera correcte Bonne soirée |
|
| Jean Luc 83430 15/05/2021 08:22 |
re : voyant BRAKE |
| Bonjour, @city hunter : non le voyant "BRAKE" peut s'allumer à l'arrêt si un déséquilibre dans le circuit de freinage est constaté par le PDWA. On ne se pose pas de question tant qu'aucun voyant ne s'allume. Et encore par rapport aux voitures "modernes" qui n'ont même plus de jauge à huile, ce n'était pas si mal. Bonne journée Jean Luc |
|
| CL56 * 15/05/2021 10:39 |
re : voyant BRAKE |
| @ Gilbert33 Bonjour, dis moi la représentation graphique de la flèche +barre verticale correspond à un composant électronique de mémoire, peux tu confirmer, STP ? et si c'est le cas de me donner la réf. Merci Cordialement |
|
| Gilbert33 15/05/2021 14:06 |
re : voyant BRAKE |
| Bonjour CL56 Oui, le symbole représente une diode ; ce qui laisse passer le courant dans un sens et pas dans l'autre Pour la ref. hélas je ne la connais pas car j'ai récupéré cet élément sur une carte électronique de commande de portail car elle fonctionnais en 12V De plus je ne peux pas regarder sur la voiture car je l'ai emprisonné dans de la gaine thermo rétractable pour éviter tout cours jus Désolé il va falloir certainement chercher sur le Net. Moi je regarderai en 12V et 5A ce que l'on peut trouver Cdmt |
|
| zebulon06 * 15/05/2021 14:29 |
re : voyant BRAKE |
| @ Gilbert33rn Bonjour Gilbert, Désolé pour ma maladresse lors de la présentation du schéma électrique. C'est vrai que j'aurai pu préciser la source de ce schéma. Cordialement. zebulon06 |
|
| Gilbert33 15/05/2021 22:16 |
re : voyant BRAKE |
| Bonsoir Zebulon06 Ce n'est pas grave de ne pas avoir cité la source du document , au contraire cela m'a fait plaisir de voir qu'il peut être utile . Je suis content de l'avoir publié et de savoir qu'il peut servir En fait c'est le but du forum , partager ses propres information pour aider la communauté Bon dimanche |
|
| Fabrice * 15/05/2021 23:35 |
re : voyant BRAKE |
| Bonsoir, pour la diode 1N4001 devrait le faire. (50V, 1A) pas besoin de mettre 5A les voyants huile et frein ne sont pas des ampoules de phare! | |
| CL56 * 16/05/2021 07:44 |
re : voyant BRAKE |
| @ Fabrice merci pour la réf. Cdlt |
|
