| yves42 * 04/08/2018 19:45 |
plus de phares |
|---|---|
| bonjour novice cherche aide sur pb de phares sur MKIV coupure brutale sur route des phares feux de route et feux de croisement les feux de position marchent le klaxon marche l'appel de phares marche le changement du comodo ne modifie rien de quoi cela peut il venir? |
|
| jeanot 04/08/2018 20:25 |
re : plus de phares |

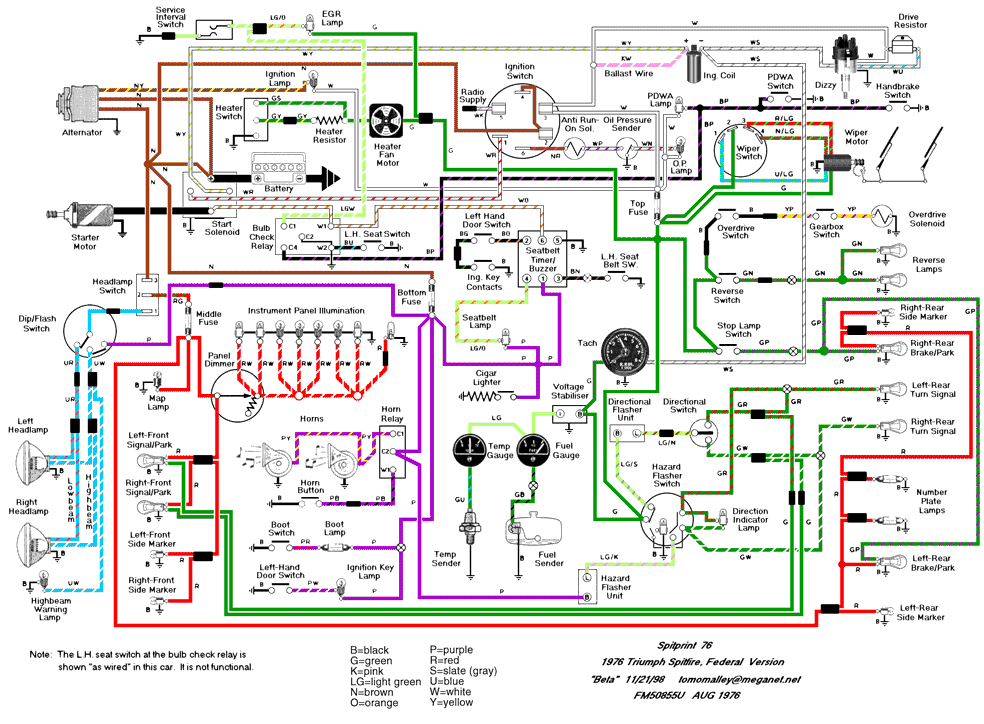

 schéma MK- 4 |
|
| jeanot 04/08/2018 20:35 |
re : plus de phares |
| Toutes mes excuses, c'est pour la1500. peut êtres les mêmes couleurs et branchements |
|
| jpc 8430 04/08/2018 20:59 |
re : plus de phares |
| @ Yves 42 Commence déjà par vérifier le fusible du bas !!! c est lui qui protège les codes:phares ! cdlt j p c |
|
| dyngo 04/08/2018 21:12 |
re : plus de phares |
| Les phares ne passent pas par une fusible. L'electricité passe par l'interrupteur carré et les interrupteurs sur la colonne de direction. Aucun fusible ou relais: ATTENTION |
|
| BEATRICE * 04/08/2018 21:16 |
re : plus de phares |
| Bonjour, j'ai le même problème, j'ai les phares par intermittence. | |
| Fabrice * 04/08/2018 22:14 |
re : plus de phares |
| Bonsoir, Regarder les borniers à l'avant du capot. |
|
| philou1967 * 04/08/2018 22:35 |
re : plus de phares |
| Et l'ampoule? | |
| Gilbert 33 04/08/2018 23:01 |
re : plus de phares |
| Bonsoir Une piste, j'ai rencontré le même problème sur ma 1500 , et après 2 heures de recherche j'ai trouvé des fusibles logés dans le rebord à l'intérieur du capot. Ils étaient là où le faisceau se sépare en deux pour aller à droite et à gauche. Je pense pour mon cas que c'était un bricolage maison fait par un précédent propriétaire. Je l'ai trouvé en suivant les fils et en remontant le circuit de l'ampoule vers le comodo. Cdmt |
|
| Michel63 * 04/08/2018 23:04 |
re : plus de phares |

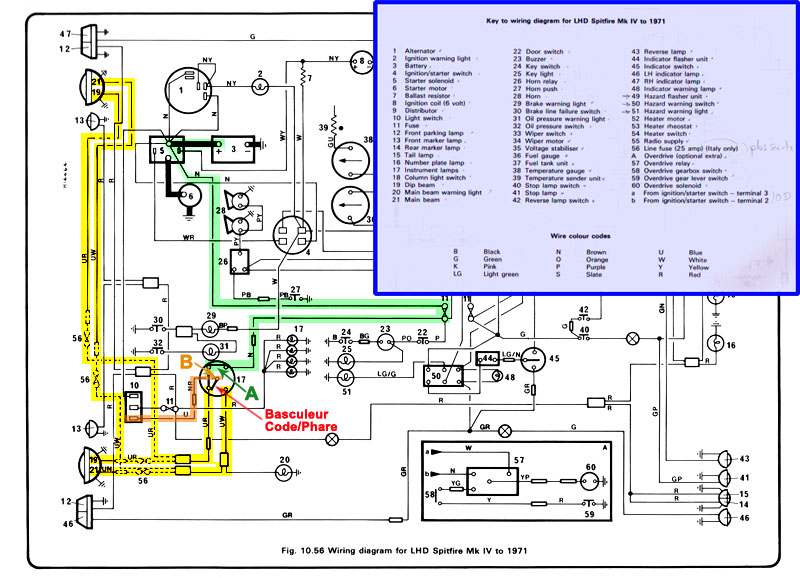

 Moi non plus l'électricité n'est pas mon fort - surtout en vrai ;o) - mais sur un schéma, j'arrive à me débrouiller. Je donne une piste sous réserve que de vrais électriciens interviennent pour confirmer ou rectifier. Normalement, comme le dit Dyngo, sur les MkIV avant 1972, il n'y a pas de fusible entre le commodo et les ampoules de code et phares, SAUF que pour le marché italien il y en avait ! (4 en repère 56 sur le plan, dixit le Haynes). Si ton faisceau est un de ceux-ci vérifie s'il y a des petits boîtiers cylindriques sur les fils bleu/rouge (UR) et bleu/blanc(UW) alimentant les blocs optiques en partant de ceux-ci. Ceci dit, si l'appel de phare fonctionne, le contact A étant alimenté directement depuis la batterie, les fils Blanc/Rouge sont continus jusqu'aux ampoules et, si fusible il y avait, ils seraient bons. En revanche si le courant n'arrive pas depuis interrupteur sur le tableau de bord (10) pour alimenter le commodo Code/Phare, il devient logique que les phares et les codes ne fonctionnent pas. Vérifie s'il y a du courant sur le fil Marron/Rouge (NR) alimentant le commodo ou si la cosse du fil Bleu (U) partant de l'interrupteur est bien enfoncée sur celui-ci. |
|
| Michel63 * 04/08/2018 23:10 |
re : plus de phares |
| Erratum : "Ceci dit, si l'appel de phare fonctionne, le contact A étant alimenté directement depuis la batterie, le fil BLEU/ROUGE (UR) EST CONTINU ..." Excuses; |
|
| dyngo 04/08/2018 23:14 |
re : plus de phares |
| @Gilbert33 Les 1500 après un certain date ont des fusibles jusqu'e devant les phares, standard. Je ne savait pas que en Italy on avait ça aussi sur mk4. Des spit origine Italy sont très rare ici, on les oublie .. |
|
| Michel63 * 04/08/2018 23:16 |
re : plus de phares |
| Erratum bis : LES FILS ... puisque s'il y a bien un qui sort du commodo, il deviennent deux en traversant un connecteur rectangulaire sur le schéma pour alimenter chacune des deux ampoules, coté phares. Décidément, il est l'heure d'aller dormir... |
|
| yves42 * 06/08/2018 12:45 |
re : plus de phares |
| phares ok après galère pour ôter l'ancien comodo ...car tresse coincée sur la colonne de direction pour le nouveau comodo obligé de bricoler car la pièce plastique se défaisait à la moindre sollicitation merci à jm pour sa patience |
|
| Michel63 * 06/08/2018 18:14 |
re : plus de phares |
| Ah oui ...j2m... avec le temps qu'il fait ...http://www.smiley-lol.com/smiley/manger/boire/vil2_orangeade.gif | |
