| Geoffray Delprat 30/11/2017 09:42 |
Installer une tresse électrique (MK2) |
|---|---|
| Salut J'ai acheté une tresse neuve pour ma Spitfire mk2 sur Rimmer. Curieusement il n'y a aucun manuel d'installation... alors je me demandais si selon vous il était difficile de remplacer l'ancienne par la nouvelle? Un grand merci. JOF |
|
| St Cloud 30/11/2017 11:01 |
re : Installer une tresse électrique (MK2) |
| Une tresse de quoi, longue courte, blonde, brune...... Curieusement plus de détails pourrait déboucher sur une réponse. | |
| JPC 8430 30/11/2017 14:04 |
re : Installer une tresse électrique (MK2) |
| @ Geoffray Delprat A priori cette tresse sert a relier le moins de la batterie a la caisse !! ( Si c est une ancienne version , sinon c est le PLUS ) Donc en general un coté est fixé sur la cloche d embrayage , et l autre sur le câble qui sort de la batterie . D ailleurs tu devrait suivre l ancienne tresse !!!!! cdlt j p c |
|
| St Cloud 30/11/2017 14:42 |
re : Installer une tresse électrique (MK2) |
| Ou la masse de l'avertisseur sonore. | |
| Geoffray Delprat 30/11/2017 19:02 |
re : Installer une tresse électrique (MK2) |
| re je me suis mal exprimé :) (novice inside ^^ ) c'est le cablage complet de la voiture que j'ai acheté en neuf https://www.rimmerbros.co.uk/Item--i-305996 Merci :) JOF |
|
| Hop! 30/11/2017 19:35 |
re : Installer une tresse électrique (MK2) |
| Ah là c'est plus pareil ! Bon courage, ceux qui l'ont fait vont t'aider... | |
| JPC 8430 30/11/2017 20:15 |
re : Installer une tresse électrique (MK2) |

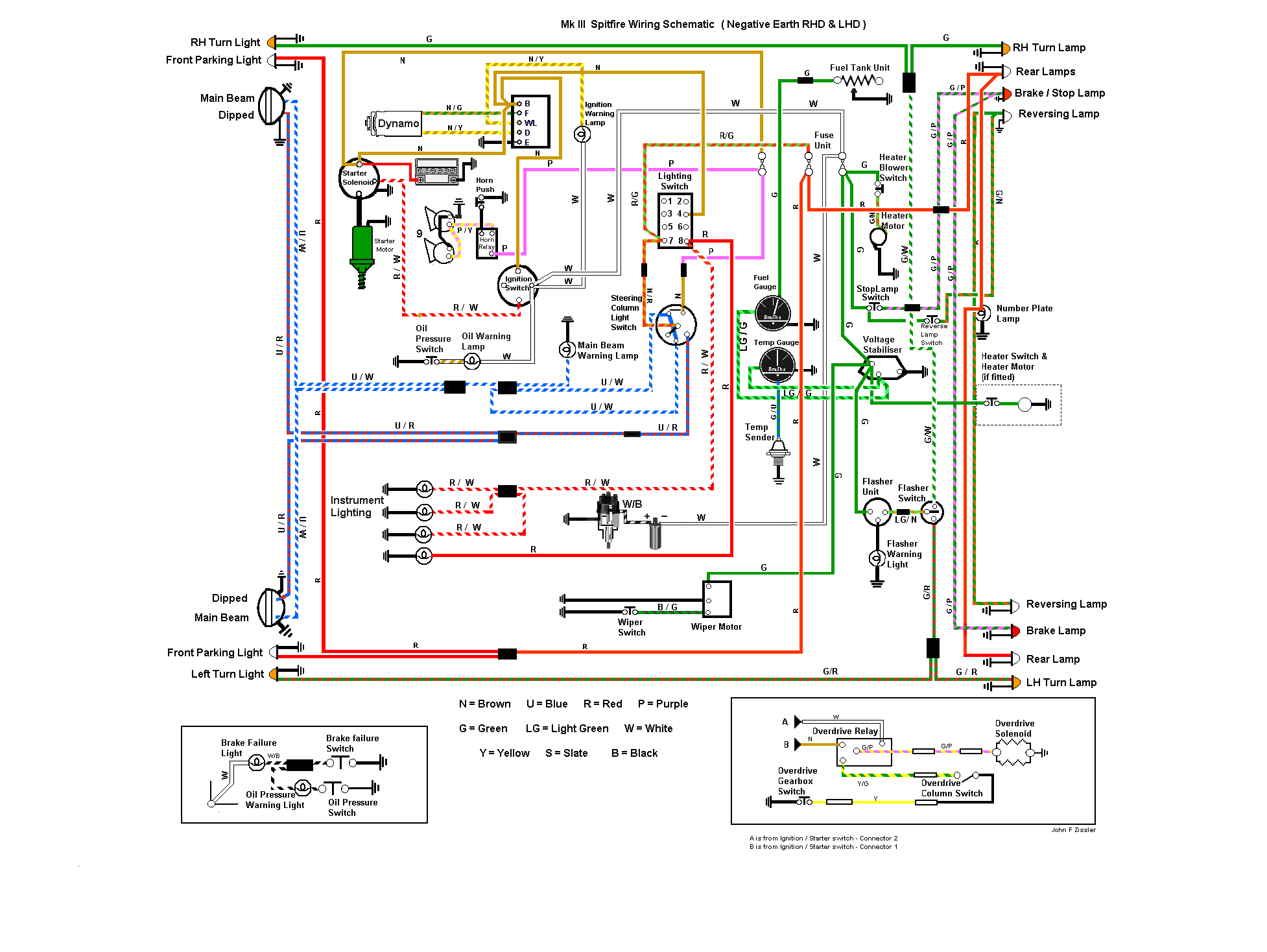

 En effet c est différent . En premier prendre beaucoup de photo des points de jonctions ( APN ou SMARTPHONE ) et vérifier qu elles sont " lisible " Après tu déploie le nouveau faisceau ; qui doit être en 2 partie Une pour l avant et l autre pour l AR la jonction ce fait sous le tableau de bord , coté Gauche , vers les fusibles . Pose le nouveau faisceau , en commençant par l AR , la moins difficile , et repère chaque fil que tu enlève , par ceux que tu remets . Faire avec des bout de papier scotché avec des n° Et ensuite Idem pour l AV . Nos voitures sont assez simple a ce niveau Attention derrière le tableau de bord , en débranchant les câbles , vitesse & Compte tour . Avec beaucoup de méthode et ce schéma tu devrait t en sortir !! Par contre pas certain que les couleurs soient encore les mêmes ! cdlt j p c |
|
| Philou1967 30/11/2017 21:33 |
re : Installer une tresse électrique (MK2) |
| C'est donc le faisceau et non une tresse. J'ai changé le mien récemment sans être mécanicien (et donc électricien) et j'y suis arrivé. En principe , les couleurs sont respectés, le plus important le schéma et un testeur pour contrôler si les masses sont correctes ( en cas de peinture neuve notamment). Gazoline avait sortie un numéro sur ce sujet avec les correspondances des couleurs de fils chez Triumph super pratique , quand tu as cela tu comprends chaque couleur , rien n'est fait au hasard. Après un bon repérage par photos mais attention si tu ton prédécesseur a bricolé ou mal branché la bible reste ton schéma. Bon conseil de démarrer par l'arrière. Pour l'avant, j'ai d'abord passer les fils qui vont au solénoïde (les marrons , jaune ect), mais SURTOUT l'astuce est de passer cette antenne de fils qui vas vers le solénoïde , le démarreur et l'éclairage avant en les enfilant depuis le coté chauffeur par le trou de la boite a fusible car la partie coté chauffeur (tout le câblage tableau de bord )ne passe pas par le trou de la boite a fusible. J'ai un peu adapté en rajoutant alim antenne électrique et j'ai acheté des fils de couleurs correspondants , cosses rondes anglaise avec outil a sertir, j'avais certains fils trop courts (alim clignotants avant ou éclairage de plaque arrière) au début j'ai mis des manchons a sertir et gaine thermo rétractable mais j'ai vite compris que le meilleurs job c'est la soudure à l'étain et la gaine thermo rétractable de la couleur correspondante trouvé pour moi chez aes (suis loin de tout) . En tout cas cela reste un moment super intéressant de ma restauration, et après tu comprends mieux comment cela fonctionne et si un truc marche plus tu n'angoisse plus car tu sais comment ton faisceau fonctionne | |
| Geoffray Delprat 01/12/2017 07:24 |
re : Installer une tresse électrique (MK2) |
| merci les amis :) je vais "m'amuser" à faire ça en janvier bien au calme :) Je vous tiens au courant. JOF |
|
| St Cloud 01/12/2017 07:27 |
re : Installer une tresse électrique (MK2) |
| Si vous avez le courage, créer un liaison pour séparer le faisceau en 2, une partie pour tableau de bord, une partie vers le moteur, a faire après la passage de la TiB, pardon, la cloison pare feu. AES est votre amie pour tout cela (ou autres). |
|
