| RenoHerald 19/02/2015 09:52 |
Problème branchement |
|---|---|
| Bonjour à tous !! Ma rénovation d'une herald 13/60 avance pas mal, mais je sens que je coince. J'ai commencer à remonter tout le faisceau électrique, mais il me manque beaucoups d'informations. Les schémas sont bien fait, mais ne sont pas d'une grande aide pour savoir sur quelle cosse quel fil va et je ne suis pas un fin électricien !! Il y aurait-il une bonne âme pour m'envoyer des photos des branchements suivants : - Les fils sur le solénoide - Les fils sur la bobine - Les changements à faire dans le boitier noir (pour alternateur) - Les fils sur le plug de l'alternateur D'avance un tout grand merci à tous pour votre aide précieuse !! http://renovationherald.blog4ever.com |
|
| jean (02) * 20/02/2015 08:12 |
re : Problème branchement |
| bonjour, le changement dynamo-alternateur est très facile, voir le post http://www.amicalespitfire.fr/cyberspit/index.php?lecture=143323&debut=240&recherche=alternateur&rt=sg&page=21#143323 sur l'alternateur : petite cosse = petit fil, il va au voyant du tableau de bord. grosse cosse = gros fil le régulateur (boite noire) ne sert plus à rien, mais pour une question pratique on peut le laisser car il faut relier tous les gros fils qui y arrivent, donc souder à l'intérieur un fil qui relie les grosses cosses, et virer tous les autres composants (résistances bobinées). Jean02 |
|
| RenoHerald 20/02/2015 08:43 |
re : Problème branchement |
| Merci pour cette première réponse ! J'avançais dans ce sens la. Une simple question, il me reste donc 5 fils qui arrivent a la control box. Celle-ci ne servant plus a rien, puis-je relier les 5 fils qui y arrivent simplement avec un bon SUC électrique ?? D'avance merci !!! |
|
| fredopedro * 20/02/2015 09:18 |
re : Problème branchement |
| je doute que ca puisse aider mais sait on jamais ? https://www.youtube.com/watch?v=sqBLWoWT5Is |
|
| jean (02) * 20/02/2015 09:54 |
re : Problème branchement |

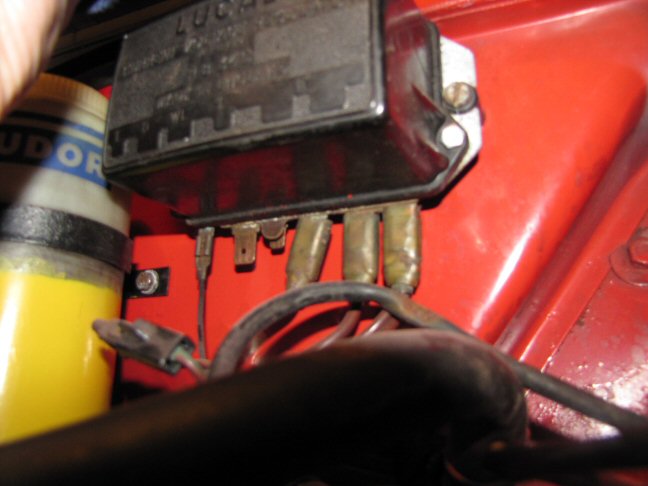

| Non, pas les 5. voilà ce qui reste après transformation, les trois fils de droite reliés entre eux à l'intérieur du boitier, c'est le +12v, le fil de masse noir de gauche ne sert plus à rien, les deux fils manquants sont à relier entre eux, l'un va à la petite cosse de l'alternateur, l'autre au voyant de charge sur le tableau de bord. Je ne te donne pas les couleurs car je n'ai pas la même voiture ! Tu peux enlever le boitier bien sûr, mais j'ai trouvé pratique de le garder. |
|
| jean (02) * 20/02/2015 09:55 |
re : Problème branchement |
 |
|
| RenoHerald 20/02/2015 14:10 |
re : Problème branchement |
| Merci beaucoup à tous pour votre aide; Apparemment, je ne suis pas encore sortit de l'auberge. Je précise avant toute chose que le faisceau que je ré-utilise était déja monté avec un alternateur, il ne me manque à mon avis qu'une control box modifié. Dans un tutoriel que j'ai trouvé, la première étape est de rejoindre un petit brun jaune et un petit vert brun. Ceci est déja fait sur mon faisceau. (je n'ai donc plus que 2 cosses de prises sur le boitier clignotant, juste ??) Ensuite, ile me reste les 3 grosses cosses sur la control box (que je devrai donc rassembler). Il me reste en outre la masse que je devrai isoler, deux autres cables. Un brun et un vert-brun. Que faire de ces deux la ?? J'essaie de poster mes photos pour vous montrer ! D'avance, merci de votre patience !! |
|
| RenoHerald 20/02/2015 14:14 |
re : Problème branchement |
| [URL=http://www.hostingpics.net/viewer.php?id=304020IMG1983.jpg][IMG]http://img11.hostingpics.net/pics/304020IMG1983.jpg[/IMG][/URL] | |
| RenoHerald 20/02/2015 14:16 |
re : Problème branchement |
| http://hpics.li/72c3276 | |
| RenoHerald 20/02/2015 14:18 |
re : Problème branchement |
| http://hpics.li/869d3ff Voila, sur le premier liens, la photo des 2 fils déja réunis. Sur le deuxième liens, ce avec quoi je me retrouve au niveau de la control box. Encore MERCI !!!! |
|
| zebulon06 * 20/02/2015 15:05 |
re : Problème branchement |
| Bonjour à tous, @RenoHerald regarde à cette adresse : http://www.triumphspitfire.eu/pagine/interventi/Pag_elettrico/pag_elettrico/Alternatore/Alternatore.htm (traduction avec "Google translat" par exemple). Auteur de l'article : http://www.triumphspitfire.eu/index.htm (Propiétaire de "Miss Elizabeth") Nota : sur son site, à voir de très belles photos de sa "SPITFIRE ADU 6B". Bonne fin de journée à tous. Zebulon06 |
|
| RenoHerald 22/02/2015 13:23 |
re : Problème branchement |
| Merci bcp pour ce lien qui m'aide un petit peu. Mais je me retrouve toujours avec ces 5 fils. Une bonne âme pour regarder les deux photos que j'ai postées ?? http://hpics.li/72c3276 http://hpics.li/869d3ff Suis-je dans le bon avec les deux premiers fils reliés ? Dois-je maintenant simplement relier les 5 derniers ? D'avance merci à tous !! |
|
