| ape 29/11/2021 19:34 |
levier de vitesse |
|---|---|
| Bonjour le sujet a été largement abordé,mais je cherche le schema du montage du kit de refection du levier de vitesse car ce n'est pas moi qui l'a démonté 2 eme question ou acheter un kit de qualité merci |
|
| jjm57ean-marie kern 29/11/2021 20:03 |
re : levier de vitesse |
| bonsoir. Pour le schma,consulte le catalogue de pieces,d'un fournisseur,RImmers par ex avec les details,sur les images,on pige vite.Pour le kit,là,c'est plus delicat.Certains,fournissent une rondelle curve en acier,qui se met sous la cloche maintenue par les ergots.et ca ne va pas du tout,meme graissee ca ne pivote pas J'en avait achetée un chez anglo -parts,=zero.J'en ai racheté un Bastuck,et là,parfait,avec rondelle en plastique,comme à l'origine.Pour les autres fournisseurs,j'ignore leurs composants Alors PRUDENCE,!,rondelle en fer,passage des vitesses tres tres dur. | |
| spitfire64 * 29/11/2021 20:12 |
re : levier de vitesse |
| Perso., acheté le kit chez Rimmer et résultat nickel. | |
| tommybolin 02/12/2021 13:36 |
re : levier de vitesse |

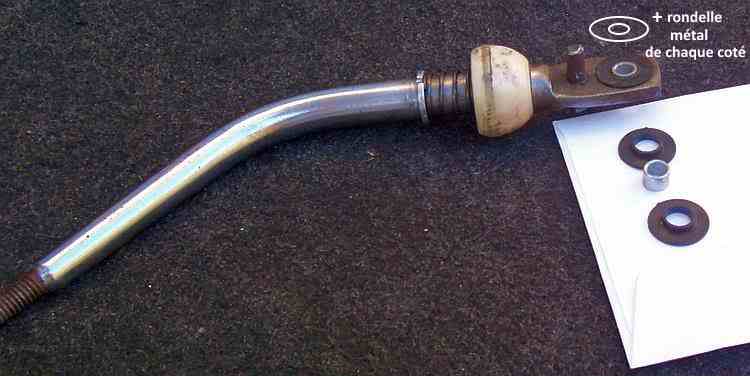

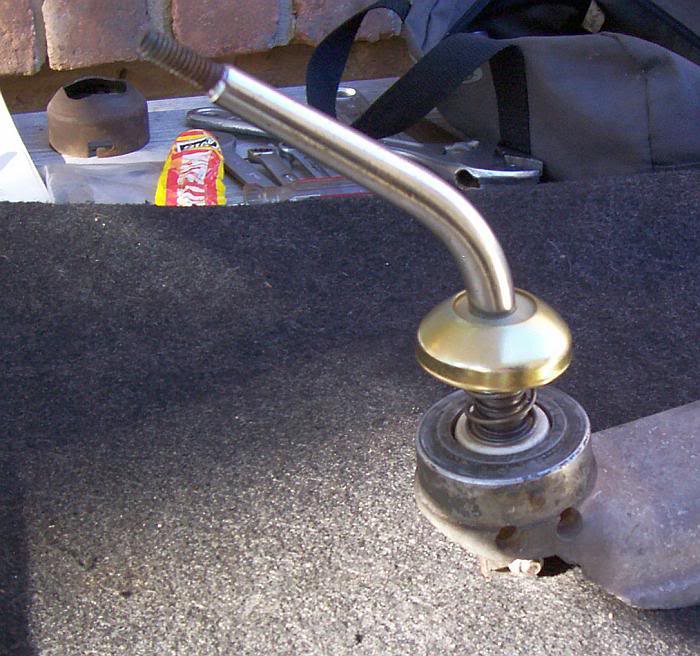

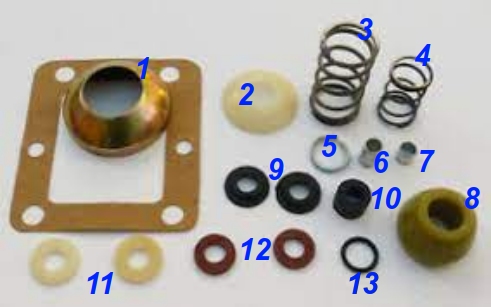

 Le kit se présente généralement comme ceci : -Certaines pièces ne servent pas : les rondelles fibre n°12 -De pref réutiliser la pièce d'origine à celle du kit : cuvette métal n°1 -Circlip n°5, ressort n°4 fixent la rotule n°8 sur le levier (photo 2) -Ressort n° 3 et cuvette nylon n°2 viennent par dessus, le tout étant verrouillé par la virole sur les ergots de prolonge (photo 3) -Entretoise courte n°7 et bagues nylon épaulées n°9 viennent à la base du levier, le tout encadré par les 2 fines & larges rondelles acier d'origine (photo 4) -Les rondelles nylon claires n°11 viennent de chaque côté du silent-bloc -Le silent bloc n°10 et son tube entretoise n°6 viennent sur l'articulation centrale des tringles principales (photo 5) Gaffe à la position de l'écrou : doit être placé en bas. -Le joint torique n°13 (étanchéité tringle principale av/prolonge alu) n'est pas toujours efficace.. (et puis il en manque 1!) -Quand tout est assemblé, levier en position point mort entre 1è & 2è et bien vertical, vérifier le réglage correct du jeu de la vis de butée (croquis) cdlt :) |
|
| tommybolin 02/12/2021 13:39 |
re : levier de vitesse |
 |
|
| tommybolin 02/12/2021 13:41 |
re : levier de vitesse |
 |
|
| tommybolin 02/12/2021 13:42 |
re : levier de vitesse |
| photo 4 idem photo2! | |
| tommybolin 02/12/2021 13:43 |
re : levier de vitesse |
 |
|
| tommybolin 02/12/2021 13:47 |
re : levier de vitesse |
 |
|
