larchi * 22/01/2018 13:35	Circuit éléctrique des clignotants- 1500 de 1977
J'ai un Pb de fonctionnement/raccordement/installation du circuit des clignotants sur ma 1500 en cours de remontage et achetée presque en "pièce détachée". Je viens de réinstaller le faisceau en me référant au schéma éléc du manuel d'atelier SPIT IV et 1500 (page 381). PROBLEME: Les warnings marchent parfaitement mais PAS les clignotants. J'ai un seul relais (Klaxon M9) avec 3 poles C.R.et + sur lesquels sont respectivement raccordés les alims LG/N sur C, G/LG sur R et LG/K sur+. Les fils ne sont pas interchangeables car sertis dans la cosse triple. Le soucis est que sur le manuel il y figure 2 relais bipolaire, un avant la commande des warnings et un avant la commande des clignotants. NOTA: 1- il ne e reste aucun fil .....à remonter ou libre d'affectation!!! 2- Le klaxon marche bien.....sans relais!!!! tripolaire sur le plan!!!! 3- Par contre il me reste sur l'établi un magnifique bidule (photo si j'y arrive) qui paraît être un relais! qui pourrait être situé devant le radiateur...Pourquoi? et Pour qui? (je ne pense pas que cela soit la réponse à mon Pb. J'aimerai avoir , par intermittence toutes vos lumières oranges uniquement de Gauche et de Droite, le Centre n'est pas mécaniquement correct. Cordialement à vous - Alain.

larchi *

22/01/2018
13:35

Circuit éléctrique des clignotants- 1500 de 1977

J'ai un Pb de fonctionnement/raccordement/installation du circuit des clignotants sur ma 1500 en cours de remontage et achetée presque en "pièce détachée".
Je viens de réinstaller le faisceau en me référant au schéma éléc du manuel d'atelier SPIT IV et 1500 (page 381).
PROBLEME:
Les warnings marchent parfaitement mais PAS les clignotants.
J'ai un seul relais (Klaxon M9) avec 3 poles C.R.et + sur lesquels sont respectivement raccordés les alims LG/N sur C, G/LG sur R et LG/K sur+. Les fils ne sont pas interchangeables car sertis dans la cosse triple. Le soucis est que sur le manuel il y figure 2 relais bipolaire, un avant la commande des warnings et un avant la commande des clignotants.
NOTA: 1- il ne e reste aucun fil .....à remonter ou libre d'affectation!!!
2- Le klaxon marche bien.....sans relais!!!! tripolaire sur le plan!!!!

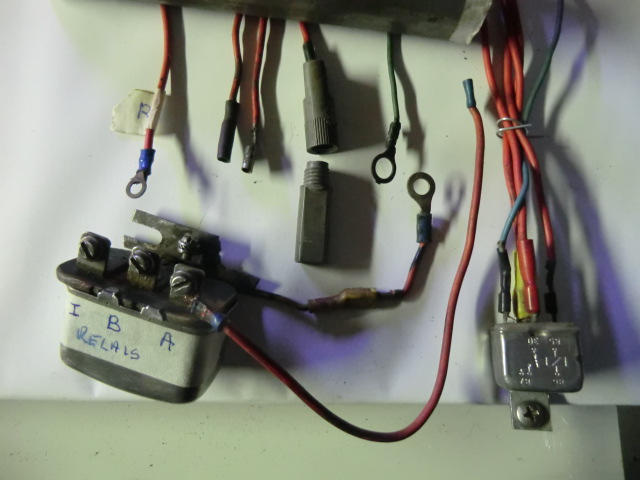

3- Par contre il me reste sur l'établi un magnifique bidule (photo si j'y arrive) qui paraît être un relais! qui pourrait être situé devant le radiateur...Pourquoi? et Pour qui? (je ne pense pas que cela soit la réponse à mon Pb.
J'aimerai avoir , par intermittence toutes vos lumières oranges uniquement de Gauche et de Droite, le Centre n'est pas mécaniquement correct.
Cordialement à vous - Alain.
