Michel63 * 07/08/2020 14:03

Branchement de jauges avec + à  la masse (Vitesse6)

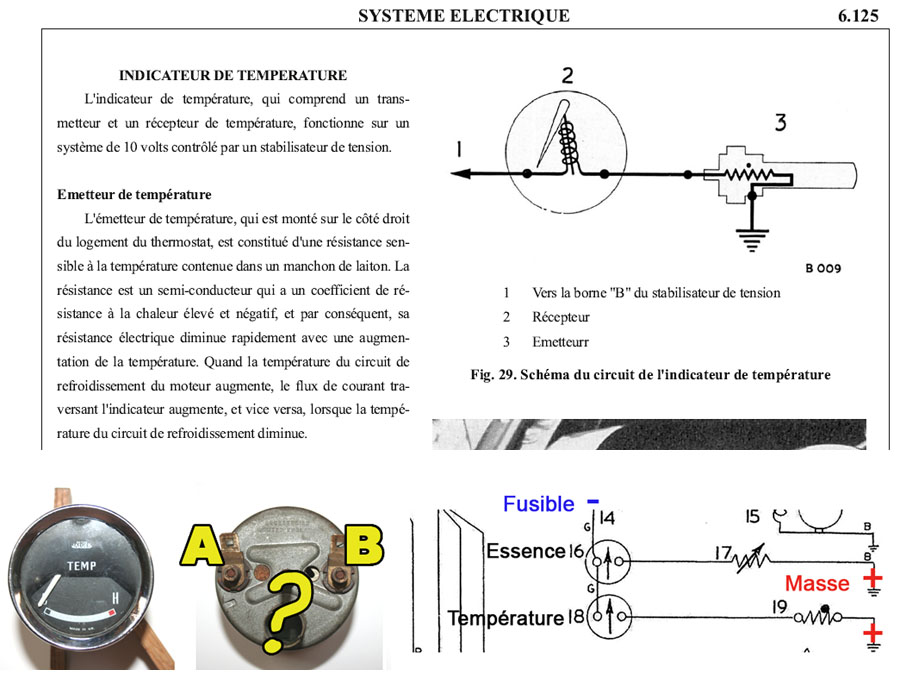

Bonjour Encore une question et, d'avance, merci pour votre coup de main https://www.smiley-lol.com/smiley/bonjour/chinois.gif J'ai (bêtement) perdu les étiquettes de repérage des branchements en place au démontage des jauges de température et d'essence et je bute encore sur '' quel fil va où ? '' pour continuer mon remontage de faisceau. Le manuel d'entretien fait comme s'il y avait un stabilisateur de tension à  10 volts mais dyngo a confirmé qu'il n'y en avait pas sur les premières Vitesse (je n'en ai d'ailleurs pas trouvé au démontage). OK. Les schémas des jauges dans le manuel et dans le handbook sont ambigus pour moi pour repérer le sens de raccordement des sondes de température et flotteur du réservoir sur les jauges au tableau de bord. Sur le premier, l'aiguille est dessinée vers le bas - comme sur les vrais cadrans – sur le second, elle pointe vers le haut et je ne sais si la convention de dessin demande à  ce que ces appareils sont à  dessiner de face ou de dos. Et il n'y pas de repère au dos des boîtiers. Bref, sur quelle borne se branche le fil (positif) venant des sondes ?  A ou B ?
