Michel63 * 12/10/2021 00:05	Branchement d'essuie-glaces de MkIV
Bonsoir Ma Vitesse 6 est enfin sur ses roues et fonctionne très bien grâce à l’intervention efficace d’un membre de notre petite communauté mais il me reste un problème que je pensais pouvoir régler seul avec ce que j’avais appris sur ce fil : http://www.amicalespitfire.fr/cyberspit/index.php?lecture=334809&debut=0&recherche=essuie-glace&rt=sg&page=1#334809, déjà ancien. Raté ! Il s’agit des raccordements électriques des essuie-glaces de MkIV à deux vitesses montés sur la voiture. Avec ce branchement concluant des discussions, je pensais avoir compris mais je rencontre un problème - évident à la lecture de mon schéma - qui remet en question cette conclusion https://www.smiley-lol.com/smiley/expressifs/yeux/vil-bouchee.gif : > Le positif est à la masse et alimente directement le moteur sur la cosse 1 (fil noir) > Le négatif (fil vert) venant d’un des fusibles alimente à la fois le moteur en 5 ET la commande en 2. Résultat : le moteur est en fonctionnement dès le contact mis et la commande ne sert à rien. Quel épisode ai-je manqué ?

Michel63 *

12/10/2021
00:05

Branchement d'essuie-glaces de MkIV

Bonsoir
Ma Vitesse 6 est enfin sur ses roues et fonctionne très bien grâce à l’intervention efficace d’un membre de notre petite communauté mais il me reste un problème que je pensais pouvoir régler seul avec ce que j’avais appris sur ce fil : http://www.amicalespitfire.fr/cyberspit/index.php?lecture=334809&debut=0&recherche=essuie-glace&rt=sg&page=1#334809, déjà ancien. Raté !

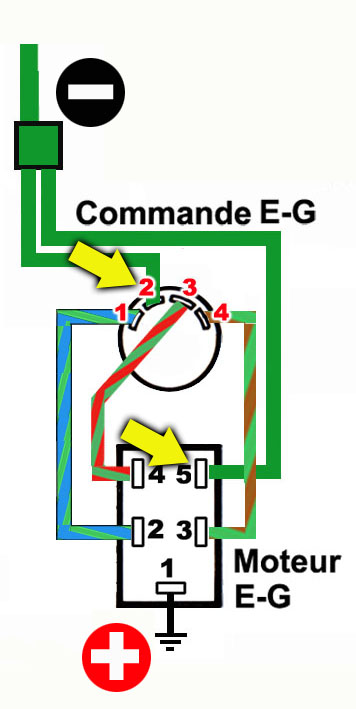

Il s’agit des raccordements électriques des essuie-glaces de MkIV à deux vitesses montés sur la voiture. Avec ce branchement concluant des discussions, je pensais avoir compris mais je rencontre un problème - évident à la lecture de mon schéma - qui remet en question cette conclusion https://www.smiley-lol.com/smiley/expressifs/yeux/vil-bouchee.gif :
> Le positif est à la masse et alimente directement le moteur sur la cosse 1 (fil noir)
> Le négatif (fil vert) venant d’un des fusibles alimente à la fois le moteur en 5 ET la commande en 2.
Résultat : le moteur est en fonctionnement dès le contact mis et la commande ne sert à rien.
Quel épisode ai-je manqué ?
