JPh * 25/08/2021 00:12	[1500] Jeu en bout de première vitesse

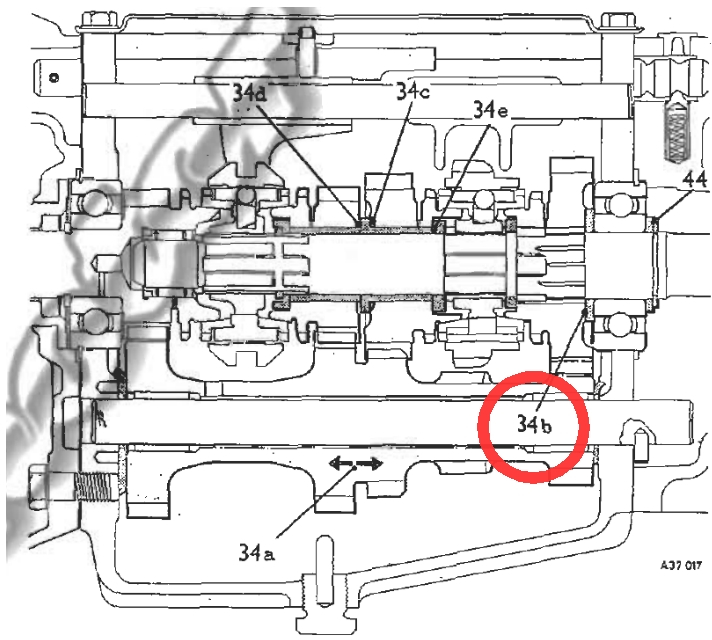

Bonjour, Je continue remontage et vérifications de notre BV. Sur le texte accompagnant le "schéma des jeux" ci-dessus, il est dit pour le jeu 34b cerclé en rouge: jeu en bout de première vitesse (entre colliers fendus et flasque de butée) 0.004 à 0.013 pouce (0.102 à 0.33 mm). Me voilà bien embêté, je ne sais pas comment mettre en oeuvre cette consigne, d'où plusieurs questions : - Lorsque je mets la flasque de butée en buté sur les cannelures de l'arbre, le pignon se déplace de 0.20 mm entre la flasque et les colliers fendus. Est-ce que cela est le jeu "en bout de première vitesse"? - Est-ce que je peux monter le roulement jusqu'à ce qu'il serre la flasque de butée sur l'extrémité des cannelures? Ou faut-il que la flasque de butée soit "libre" (de combien?) entre l'extrémité des cannelures et le roulement? Merci d'avance pour vos éclaircissements.

JPh *

25/08/2021
00:12

[1500] Jeu en bout de première vitesse

Bonjour,

Je continue remontage et vérifications de notre BV.
Sur le texte accompagnant le "schéma des jeux" ci-dessus, il est dit pour le jeu 34b cerclé en rouge: jeu en bout de première vitesse (entre colliers fendus et flasque de butée) 0.004 à 0.013 pouce (0.102 à 0.33 mm).
Me voilà bien embêté, je ne sais pas comment mettre en oeuvre cette consigne, d'où plusieurs questions :

- Lorsque je mets la flasque de butée en buté sur les cannelures de l'arbre, le pignon se déplace de 0.20 mm entre la flasque et les colliers fendus. Est-ce que cela est le jeu "en bout de première vitesse"?
- Est-ce que je peux monter le roulement jusqu'à ce qu'il serre la flasque de butée sur l'extrémité des cannelures? Ou faut-il que la flasque de butée soit "libre" (de combien?) entre l'extrémité des cannelures et le roulement?

Merci d'avance pour vos éclaircissements.
